方形法兰边框式通风管道扩展连接件

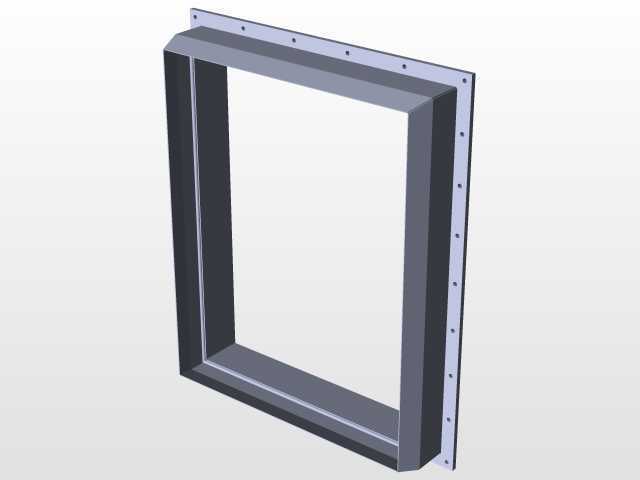

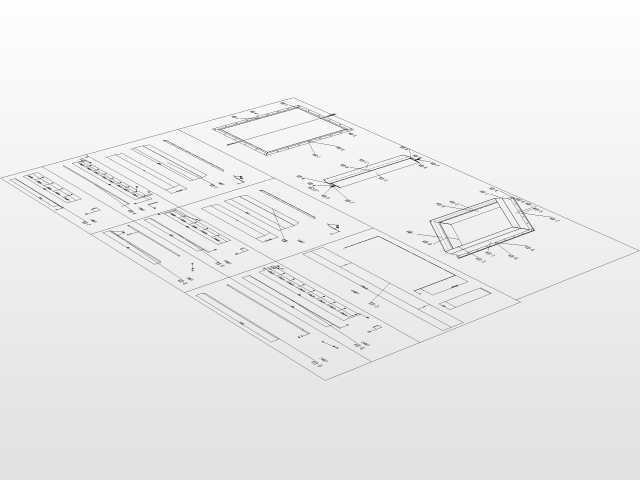

　　在通风除尘、空调送风、工业废气收集这类流体输送系统里，风道变径、端口延伸对接的需求几乎遍布每个项目现场，很多时候现场预制的风管端口尺寸和设备接口、后续管段存在尺寸差，或是需要在原有风道端口拓展出一段平直过渡段来消除气流紊流，这类方形法兰边框式扩展连接件就是针对这类场景设计的结构件。从结构上看，该零件整体为等壁厚的方形框型结构，一端带外翻的整圈安装法兰边，法兰边上按均匀间距排布了一圈安装通孔，用于和相邻的风管法兰、设备接口通过螺栓完成压紧密封连接，法兰边和框体主体采用折弯焊接一体成型，接缝处做了满焊打磨处理，避免风道内带压气流从接缝处泄漏，也防止含尘气流、腐蚀性废气从焊缝位置渗出腐蚀周边构件。框体部分为等截面的直边方筒结构，

　　内壁做了平直度处理，没有突兀的凸起或者台阶，气流流经的时候不会产生局部涡流，能有效降低风阻，减少通风系统的压损，对于除尘系统来说，平直的内壁也不容易积尘，避免长期运行后积灰堵塞风道影响通风效率。设计这类扩展连接件的时候，首先要匹配对接端的法兰孔位间距，法兰边上的通孔位置需要和标准风管法兰的孔位完全对齐，不然现场安装的时候会出现螺栓穿不进的问题，法兰边的宽度要满足螺栓安装的操作空间，同时要兼顾密封垫的放置宽度，保证压紧后密封垫能完全覆盖接缝，不会出现漏风的情况。框体的壁厚选择要根据风道内的风压来确定，常规低压通风系统选用普通冷轧钢板折弯即可，中高压系统则需要适当增加壁厚，或是在框体外部增加加强筋来避免运行过程中框体被负压吸瘪、

　　或是被正压吹胀变形。安装边界上，该扩展件的法兰端面为安装基准面，安装时需要保证法兰端面和对接的风管端面平行，对角逐步拧紧螺栓，避免单边压紧导致密封垫受力不均出现漏风，框体的直段长度要满足气流过渡的需求，不能过短导致变径后气流直接冲击后续管段产生噪音和振动，也不需要过长造成材料浪费和安装空间的占用。在实际项目应用里，这类扩展件除了用于风道端口的延伸对接，还可以作为设备出风口的软连接对接基座，在法兰边和设备接口之间夹装防火软接，用来抵消设备运行产生的振动，避免振动传递到整个风道系统产生共振噪音；在除尘系统的吸尘罩和主风管对接位置，也常用这类扩展件来调整吸尘罩的接口尺寸，匹配不同规格的吸尘支管，不用重新定制整个吸尘罩，

　　能大幅缩短现场改造的工期。和圆形风道扩展件不同，方形结构的扩展件在墙面安装、和方形设备接口对接的时候适配性更好，不需要额外做方转圆的过渡接头，减少了系统的连接节点，也就减少了潜在的漏风点，对于安装空间紧凑的厂房内部、吊顶内部的风道布置来说，方形结构的空间利用率更高，能贴梁贴墙布置，节省有限的安装空间。建模过程中需要重点关注法兰孔的位置度公差，所有安装孔的位置偏差需要控制在螺栓间隙允许的范围内，折弯处的圆角半径要和板材折弯工艺匹配，避免折弯处出现开裂或者回弹导致框体尺寸超差，焊接位置的焊脚高度要满足强度要求，同时要控制焊接变形，避免焊完之后法兰边出现翘曲，导致安装的时候密封面贴合不严。
