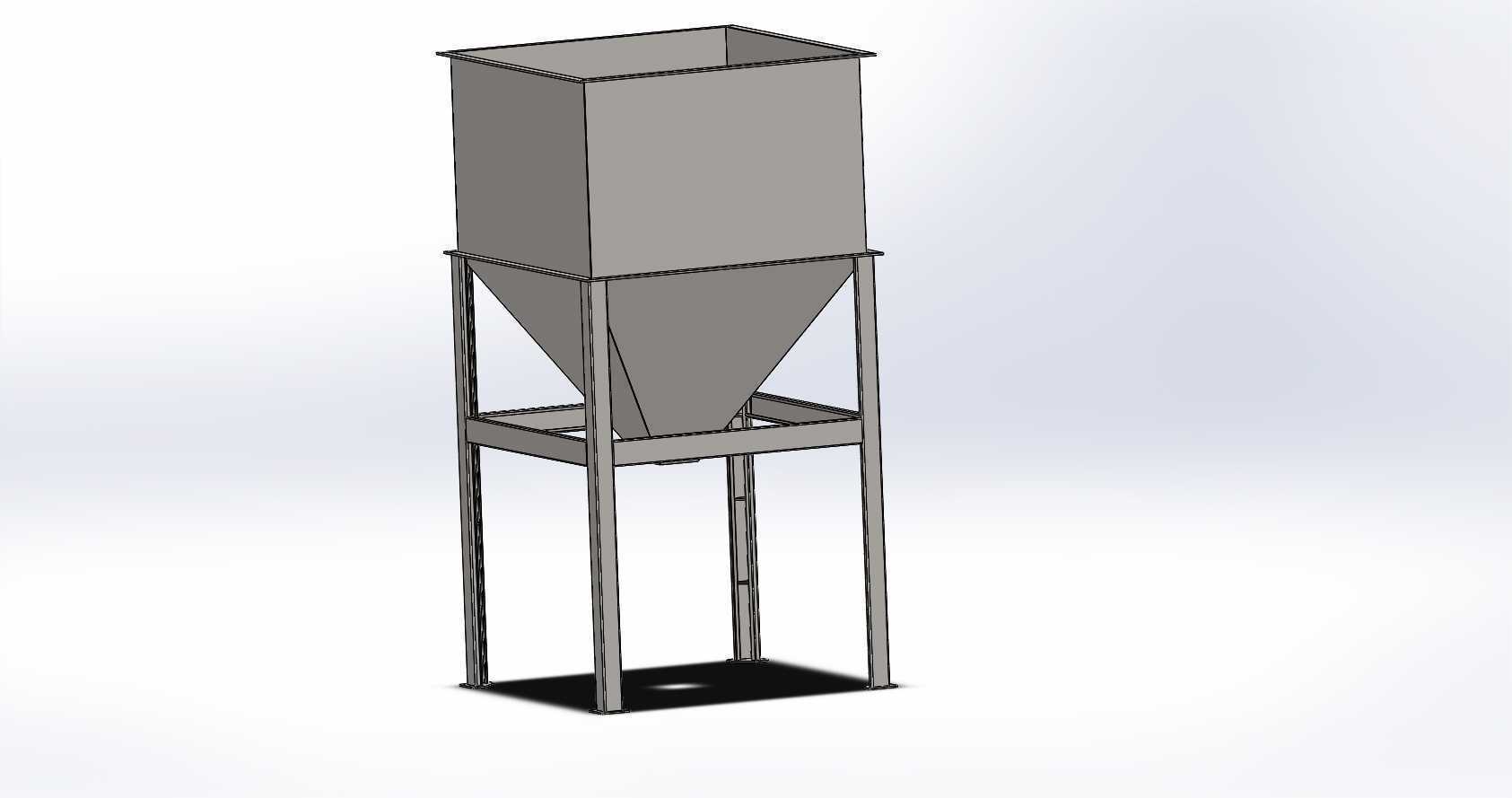

工业方锥斗式储料承接支架料仓结构

　　这类方锥斗带支架的储料承接结构，在散料处理的生产场景里应用十分广泛，不管是粮食加工产线的原料暂存中转、塑料改性车间的粒子缓存、建材生产的粉料集料，还是五金加工线的切屑收集中转，都能看到这类结构的身影。它的核心作用是衔接上游来料与下游出料设备，靠上部的方形直筒段完成大容量储料缓冲，下部的锥斗段依靠重力实现物料的自流聚拢出料，配套的型钢支架则把整个储料结构抬升到合适的作业高度，留出下方安装出料阀、输送设备或者接料容器的操作空间，避免物料堆积搭桥，保障散料输送链路的顺畅。

　　从功能特性来看，上部方形直筒段的设计，一方面是最大化利用安装空间的平面占地，相比同截面面积的圆筒结构，方直筒在靠墙布置、多台并排拼接的时候，不会留下多余的间隙浪费，空间利用率更高；另一方面直筒段的垂直壁面不会对散料产生额外的挤压阻力，储料过程中物料的堆积状态更稳定，不会因为壁面倾斜导致局部物料压实结块。下部的锥斗段采用四面向中心收拢的方锥结构，锥角的设计是整个结构的核心参数，需要根据所存储物料的安息角来确定，比如存储流动性好的塑料粒子、粮食谷物时，锥角可以适当做大，提升锥斗段的储料容积；如果是存储流动性差的粉料、带一定湿度的切屑，锥角就要做小，保证物料能依靠自重顺利滑落到中心出料口，不会在锥斗壁面残留挂壁，长期使用出现物料板结变质的问题。

　　设计这类结构的时候，首先要明确安装现场的地面承载能力，还有上方来料设备的出料口位置、下方接料设备的进料口高度，先确定整体的安装高度边界。支架部分采用型钢焊接的框架结构，四根主立柱采用等边角钢或者矩形管制作，中间设置多层横撑和斜撑，横撑一方面用来承托上部的储料斗体，在锥斗和直筒段的衔接位置设置一圈承托横梁，把整个料斗的重量均匀传递到四根立柱上，另一方面下层的横撑可以作为检修平台的支撑，方便操作人员定期查看出料口的通畅情况，斜撑则是用来抵消料仓装料之后产生的侧向倾覆力，尤其是在单侧进料、物料偏载的情况下，斜撑能有效提升整个支架的结构刚性，避免支架出现晃动变形。料斗的壁板厚度选择要根据存储物料的密度、容积来计算，比如存储密度大的金属切屑、矿料时，壁板要适当加厚，并且在直筒段和锥斗段的外壁设置加强筋，避免装料之后壁板出现鼓胀变形；如果是存储密度小的塑料粒子、粮食，壁板可以适当减薄，控制整体的制造成本。

　　外形尺寸方面，上部直筒段的边长通常根据现场的预留安装空间来确定，要注意和上方来料的溜管、传送带落点对齐，避免物料下落的时候直接冲击壁板造成局部磨损；直筒段的高度则根据需要的缓存容积来确定，要满足上游设备连续来料、下游设备短暂停机时的储料需求，不会出现物料溢出的情况。锥斗段的下出料口尺寸，要匹配下游安装的出料阀、输送机的进料口径，不能出现出料口过大导致阀门安装干涉，或者出料口过小导致物料出料不畅的问题。整个支架的底部要设置安装脚板，脚板上预留地脚螺栓孔，安装的时候通过膨胀螺栓或者预埋螺栓和地面固定，避免装料之后重心偏移出现侧翻风险，脚板和地面之间可以加设减震垫，减少物料下落冲击产生的振动传递到地面。

　　实际使用中，这类结构还要考虑物料的磨损问题，对于磨损性强的物料，可以在锥斗的内壁贴衬耐磨板材，延长料斗的使用寿命；如果是存储容易起拱搭桥的粉料，可以在锥斗外壁加装振动器，定期振动破坏物料的架桥结构，保障出料顺畅。整个结构的焊接位置要做满焊处理，尤其是存储粉料的料仓，焊缝不能有缝隙，避免出现漏粉的情况，焊接完成之后要对焊缝做打磨处理，去除焊渣和毛刺，避免壁面不平整导致物料挂壁。
