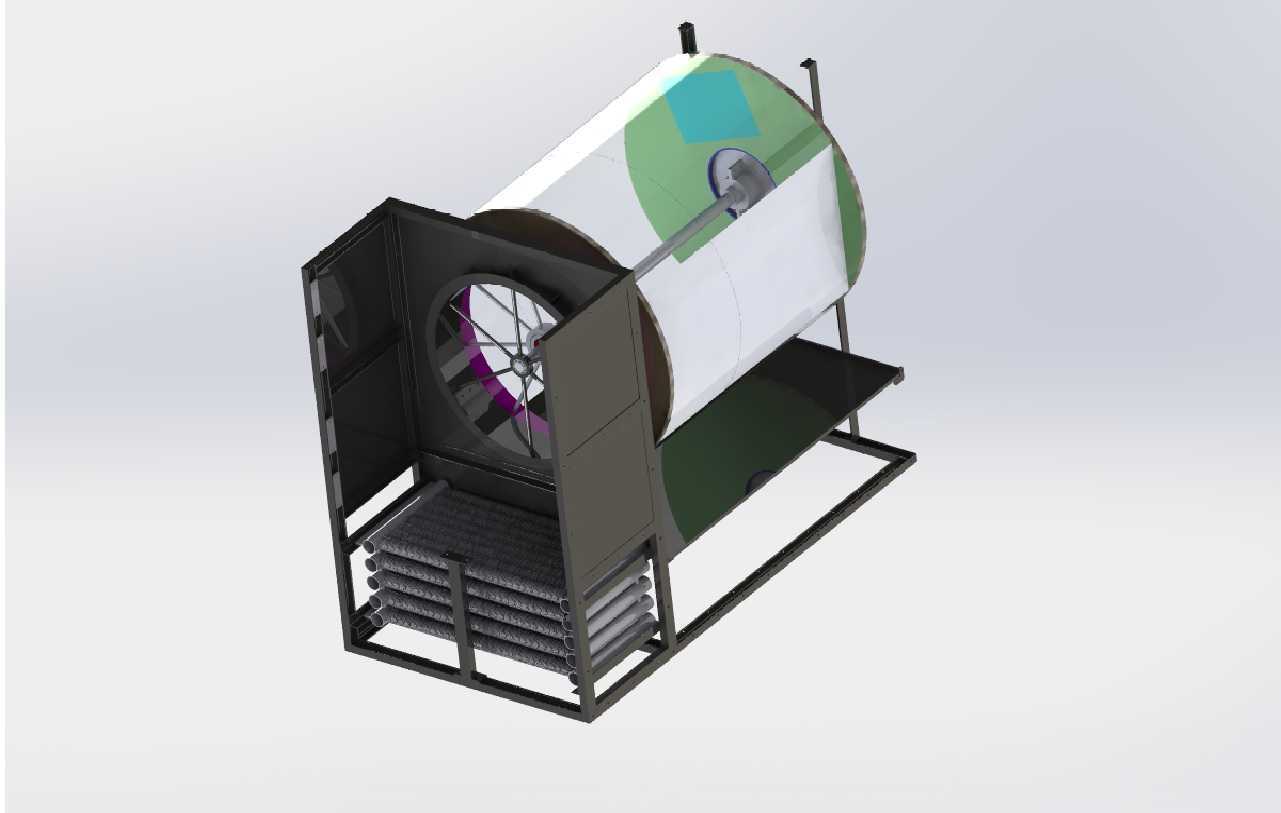

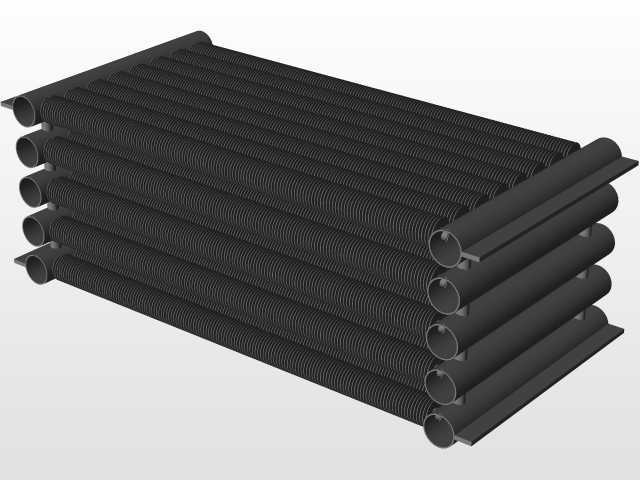

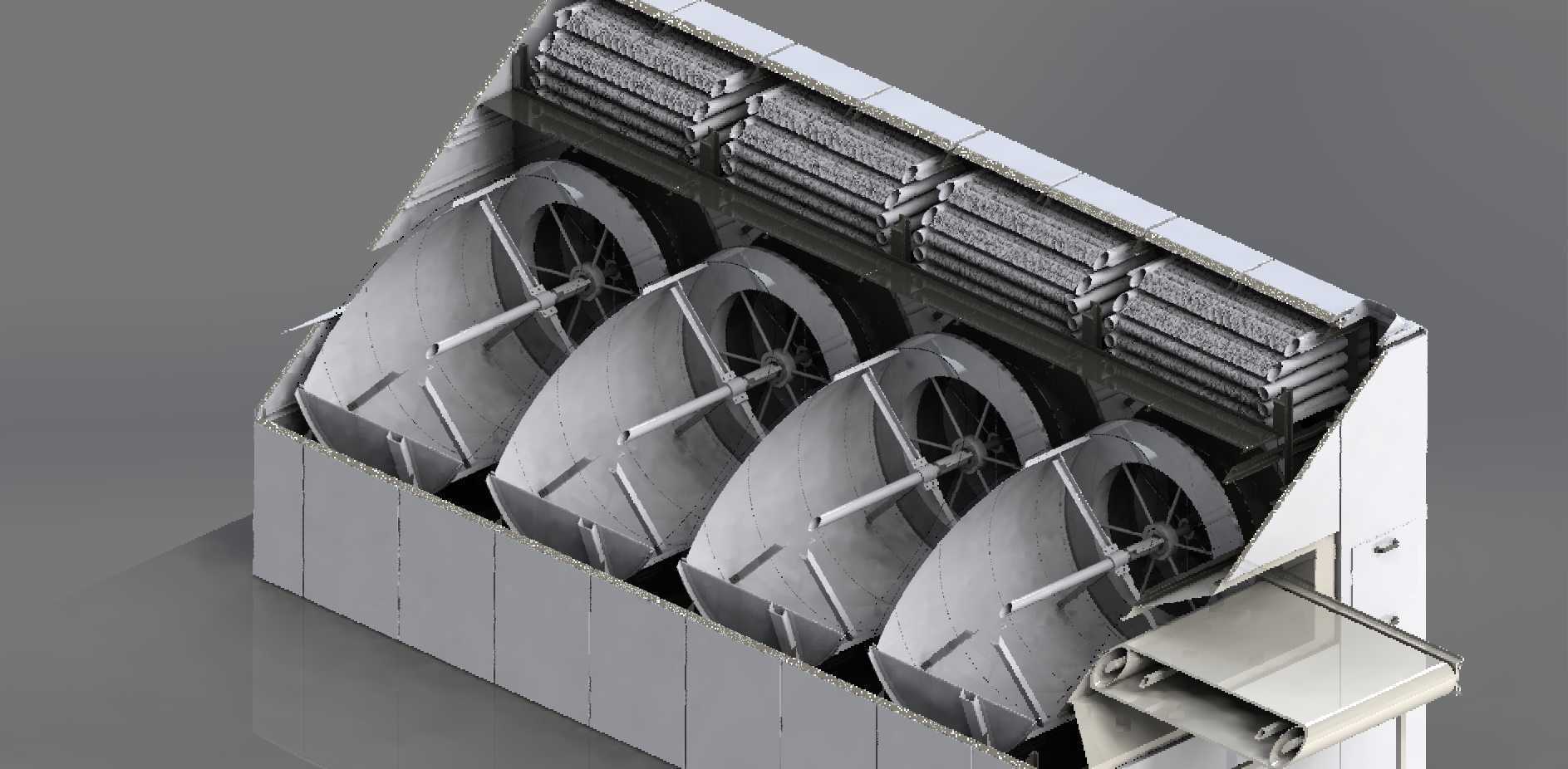

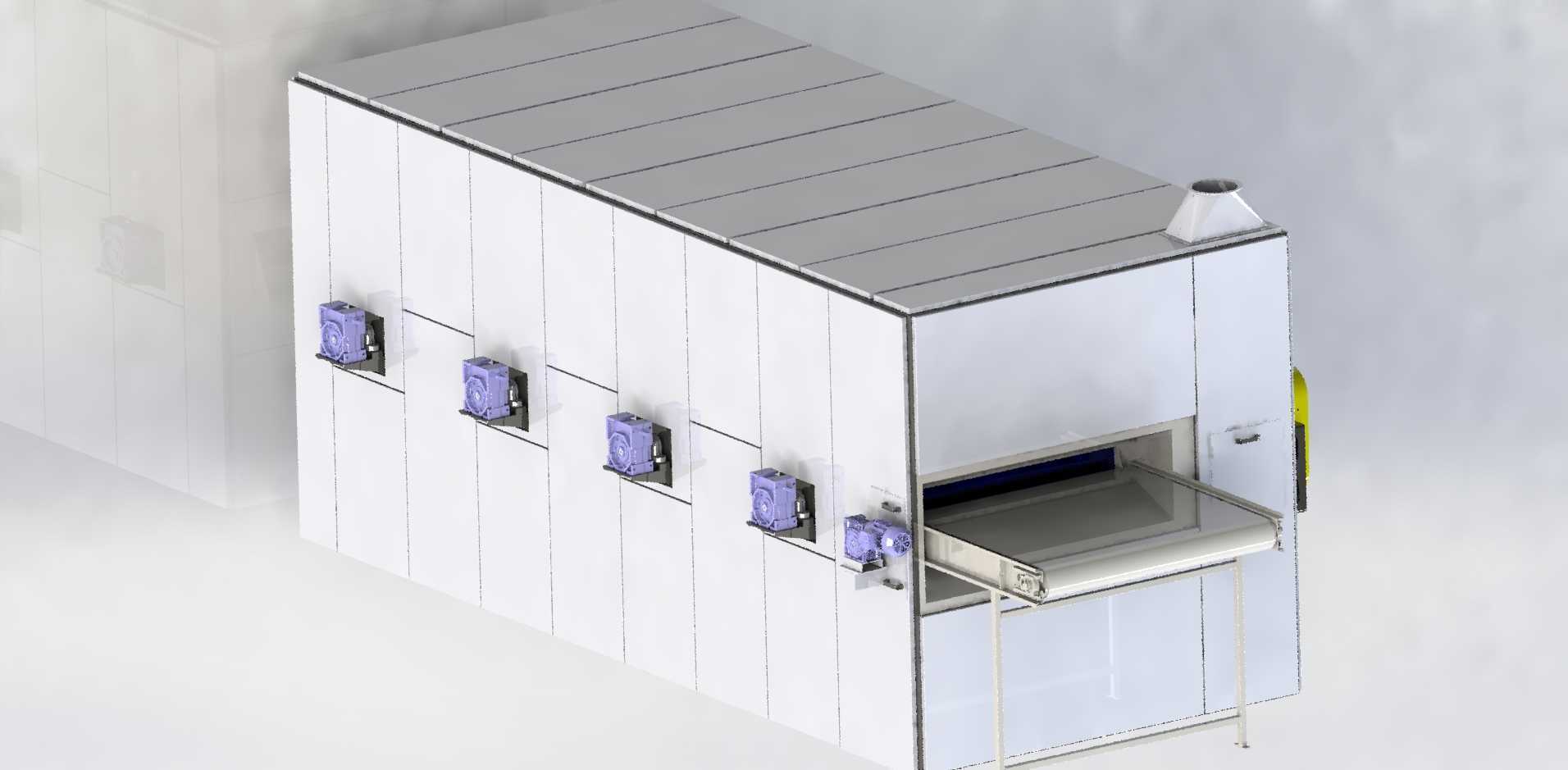

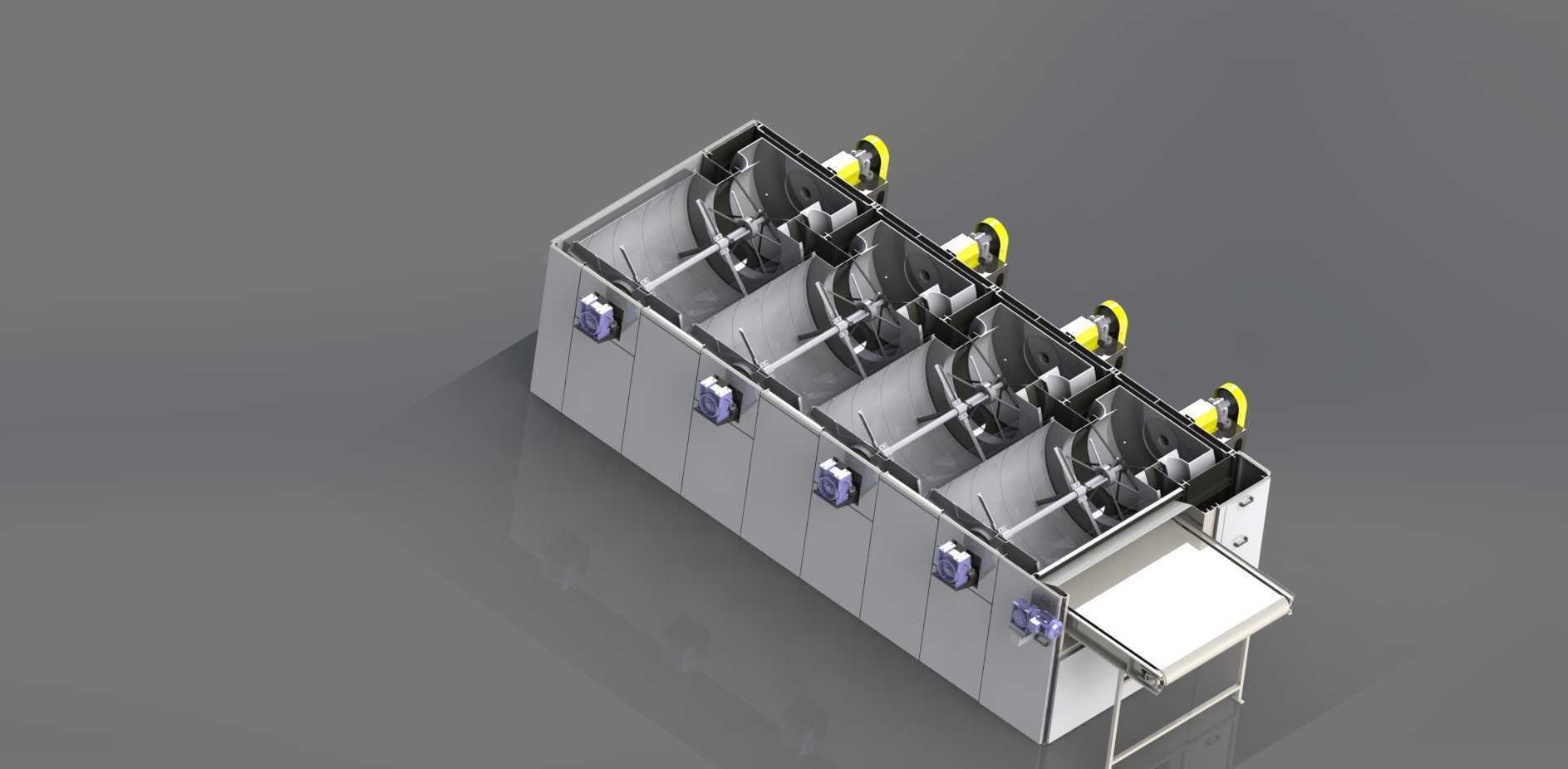

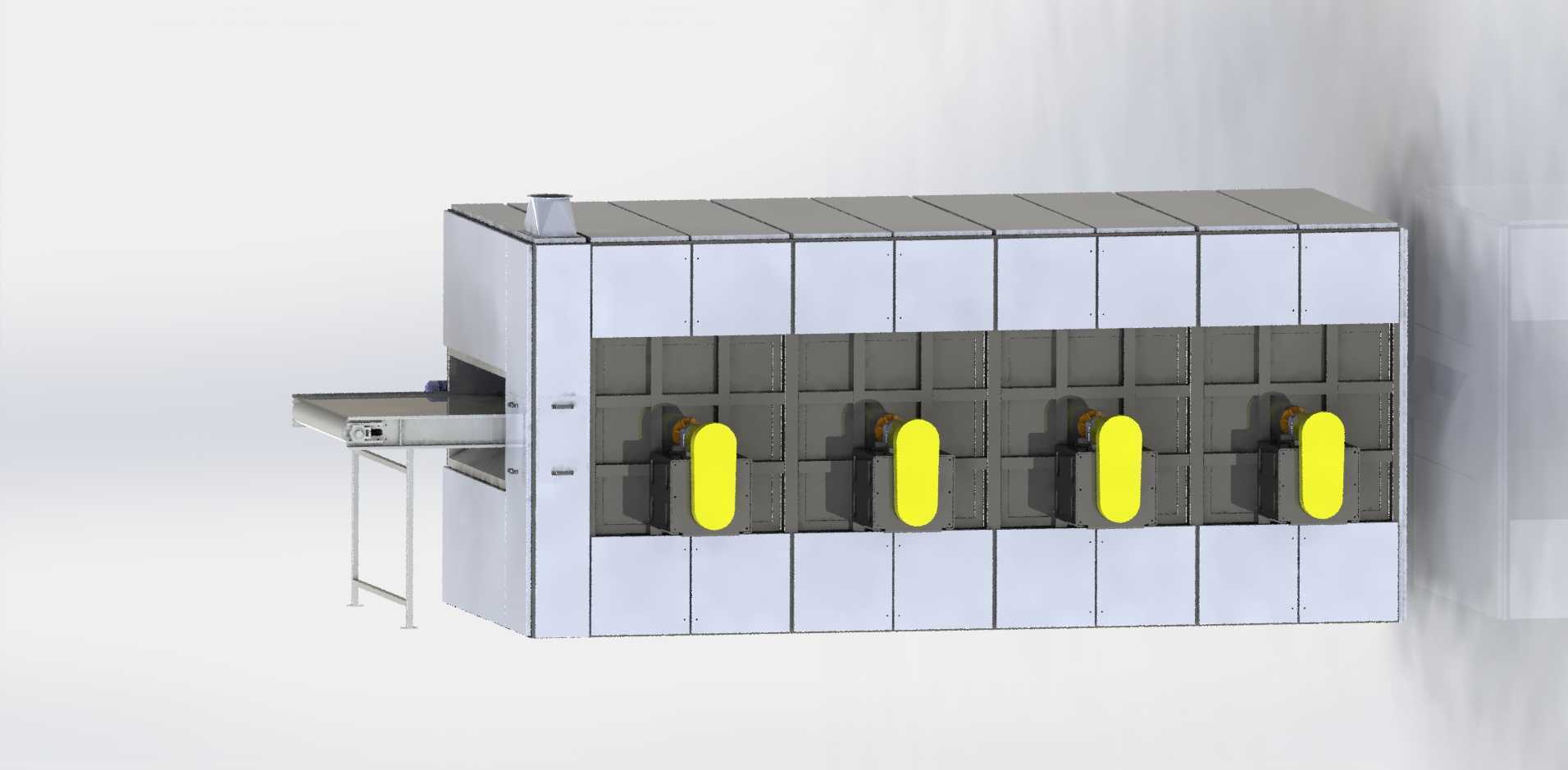

纺织机械用羊毛筒导纱轮结构设计

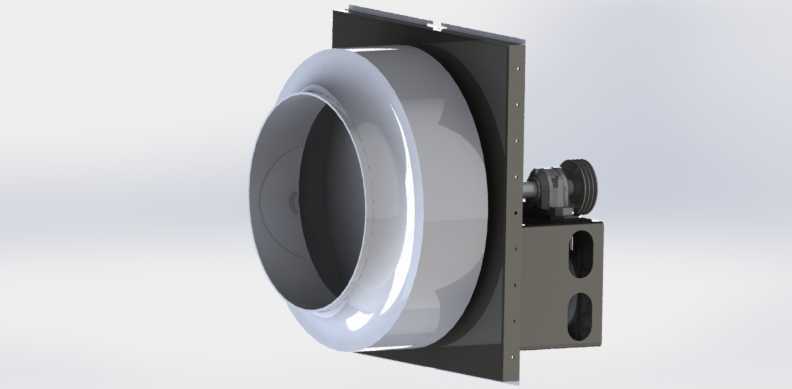

　　在环锭纺、气流纺等常规纺织生产车间的梳棉、并条、粗纱工序段，这类带安装基座的羊毛筒导纱结构是纱线路径排布里的核心过线部件，主要承担纱线转向引导、降低纱线行进摩擦的作用，避免纱线在高速输送过程中出现张力突变、毛羽增多甚至断纱的问题。从结构设计逻辑来看，该部件采用分体式装配思路，主体过线轮采用大圆弧过渡的宽幅轮面设计，轮面做镜面级光滑处理，接触纱线的区域没有任何棱角或拼接缝隙，防止高速走纱时刮伤纱线表层纤维；轮体内部集成了低阻力轴承组件，保证纱线以每分钟数百米的速度牵引时，轮体可以同步顺畅转动，不会出现卡滞导致的纱线张力波动。安装基座采用板式安装结构，基座板上预留了规则排布的安装孔位，孔位间距适配纺织设备机架上的通用安装螺孔规格，

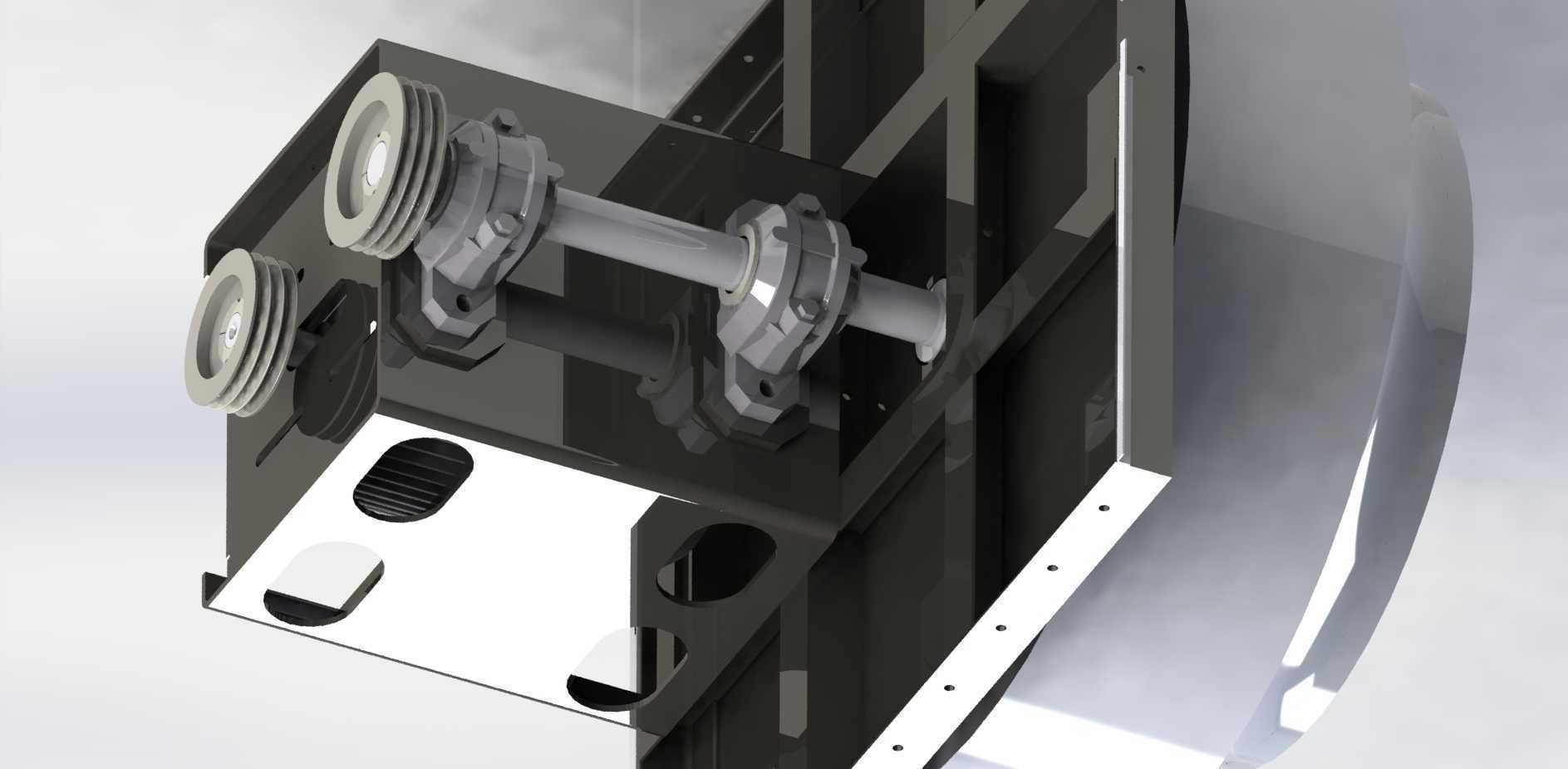

　　不需要额外做安装面的二次加工就可以直接固定在设备的墙板或过线架上；基座侧面延伸出的轴承座腔体做了加厚处理，既可以给内部轴承提供足够的支撑刚性，避免长期运行出现轴承座形变导致轮体偏摆，腔体上预留的两个腰型孔还可以用来调整轮体的前后安装位置，适配不同纱线路径的排布需求。从安装边界尺寸来看，过线轮的外径尺寸适配常规20-80支纱线的过线需求，轮面宽度可以同时容纳3-5根并排纱线的通行，整体安装后突出安装基座的厚度控制在合理范围，不会和相邻的导纱钩、张力器等部件产生运动干涉；基座板的厚度满足M6规格螺栓的锁紧深度要求，安装后整体结构的抗振性能可以适配纺织车间24小时连续运行的工况，不会因为设备自身的振动导致安装松动。在实际选型应用中，

　　这类导纱羊毛筒通常会根据纱线材质调整轮面的抛光粗糙度，加工纯棉纱线时轮面粗糙度控制在Ra0.8以下，加工化纤长丝时还会在轮面做特殊的防静电涂层处理，避免化纤纱线摩擦产生静电导致纱线缠绕。设计建模过程中，需要重点校核轮体的转动同轴度，保证轮体旋转时的径向跳动量控制在0.02mm以内，否则高速走纱时会出现周期性的张力波动，影响最终成纱的条干均匀度；同时安装基座的安装孔位需要和轮体中心保持严格的位置度公差，避免安装后轮面和纱线走向出现偏角，导致纱线在轮面上来回窜动跑出轮面。和传统的固定式瓷眼导纱件相比，这种转动式羊毛筒导纱结构的摩擦阻力降低60%以上，纱线的毛羽率可以降低15%左右，尤其适合高支纱、化纤长丝等对摩擦敏感的纱线加工场景，

　　在新型智能纺织设备的纱线路径排布中，这类转动式导纱部件已经逐步替代传统的固定导纱件，成为过线系统的标准配置。建模时还需要考虑部件的装配工艺性，轮体和轴承的配合采用过渡配合，轴承和基座轴位的配合采用过盈配合，既保证装配后不会出现松脱，也方便后期维护时更换磨损的轴承或轮体，不需要整体报废整个部件，降低纺织厂的备件维护成本。
