工业自动化阶梯式物料输送喂料设备结构

　　在散料加工、零部件分拣、冲压生产线前端、包装工序进料段等生产场景中，物料的连续稳定供给直接决定整线的生产节拍与运行稳定性，这款阶梯式喂料设备的结构设计，正是针对散状、小型规则件的有序上料需求完成的三维结构搭建。从实际产线适配角度看，该设备可对接皮带输送机、振动分选台、加工设备进料口等多种下游工位，替代传统人工上料的重复劳作，避免人工投料的节拍波动、物料堆叠堵料问题，尤其适配五金小件、塑胶颗粒、冲压毛坯件、农产品初加工物料等多种形态物料的匀速供给场景。

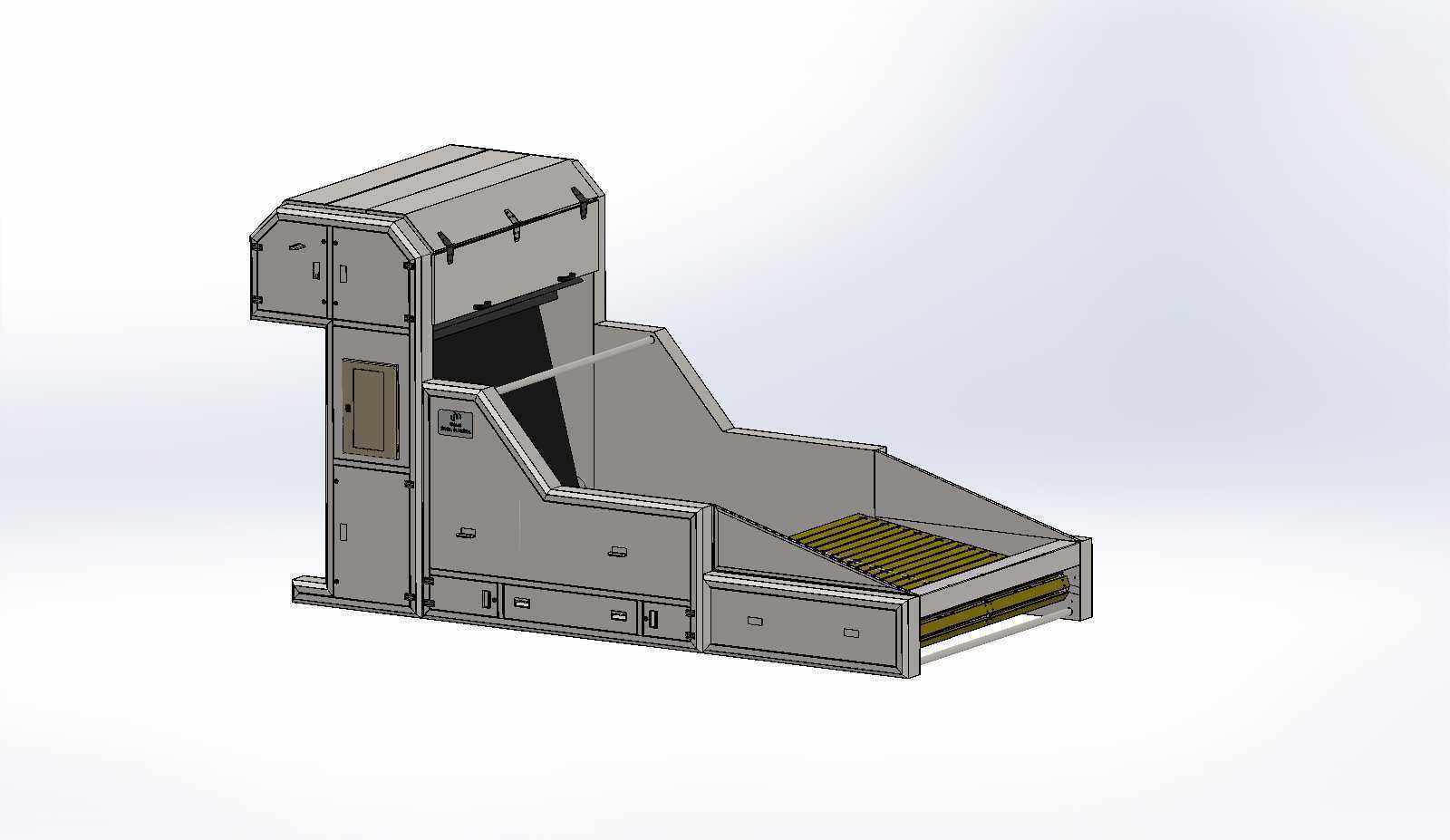

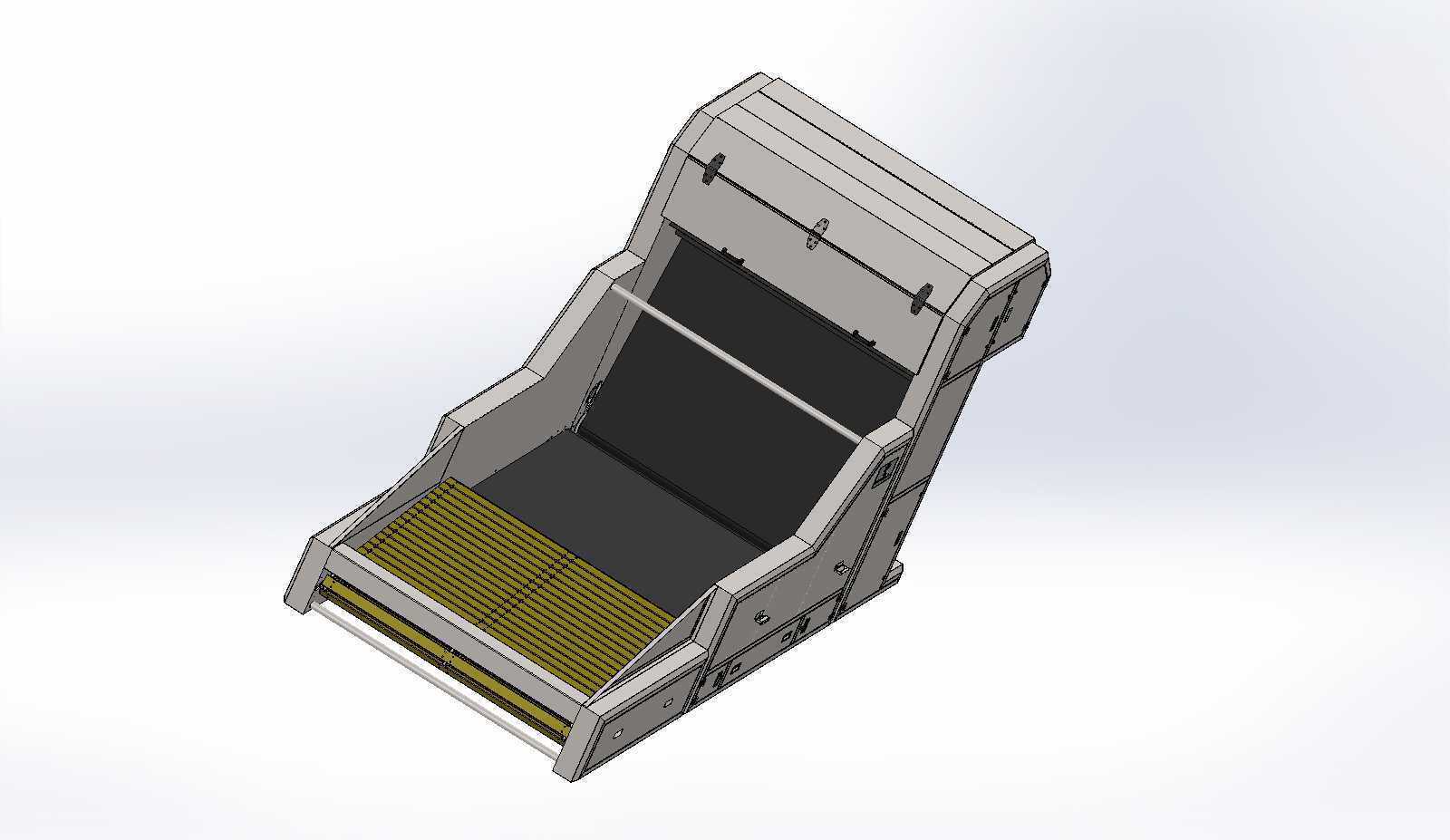

　　设备整体采用阶梯抬升结合水平料仓的布局形式，低位敞口料仓作为物料缓存区，操作人员或上游来料可直接将物料倾倒至该区域，无需额外搭建高位上料平台，降低上料作业的劳动强度与配套工装成本；料仓底部设置带格栅的输送结构，可在输送过程中滤除物料夹带的细小碎屑、粉尘，减少杂质进入下游工序对加工精度、设备运行的影响。阶梯抬升段采用带挡边的输送结构，可将低位料仓内的物料逐步抬升至指定出料高度，抬升过程中通过挡边的分隔作用避免物料滑落，同时让堆叠的物料在抬升过程中逐步分散，形成均匀的料层输送至出料端，保障出料的连续性与均匀性。

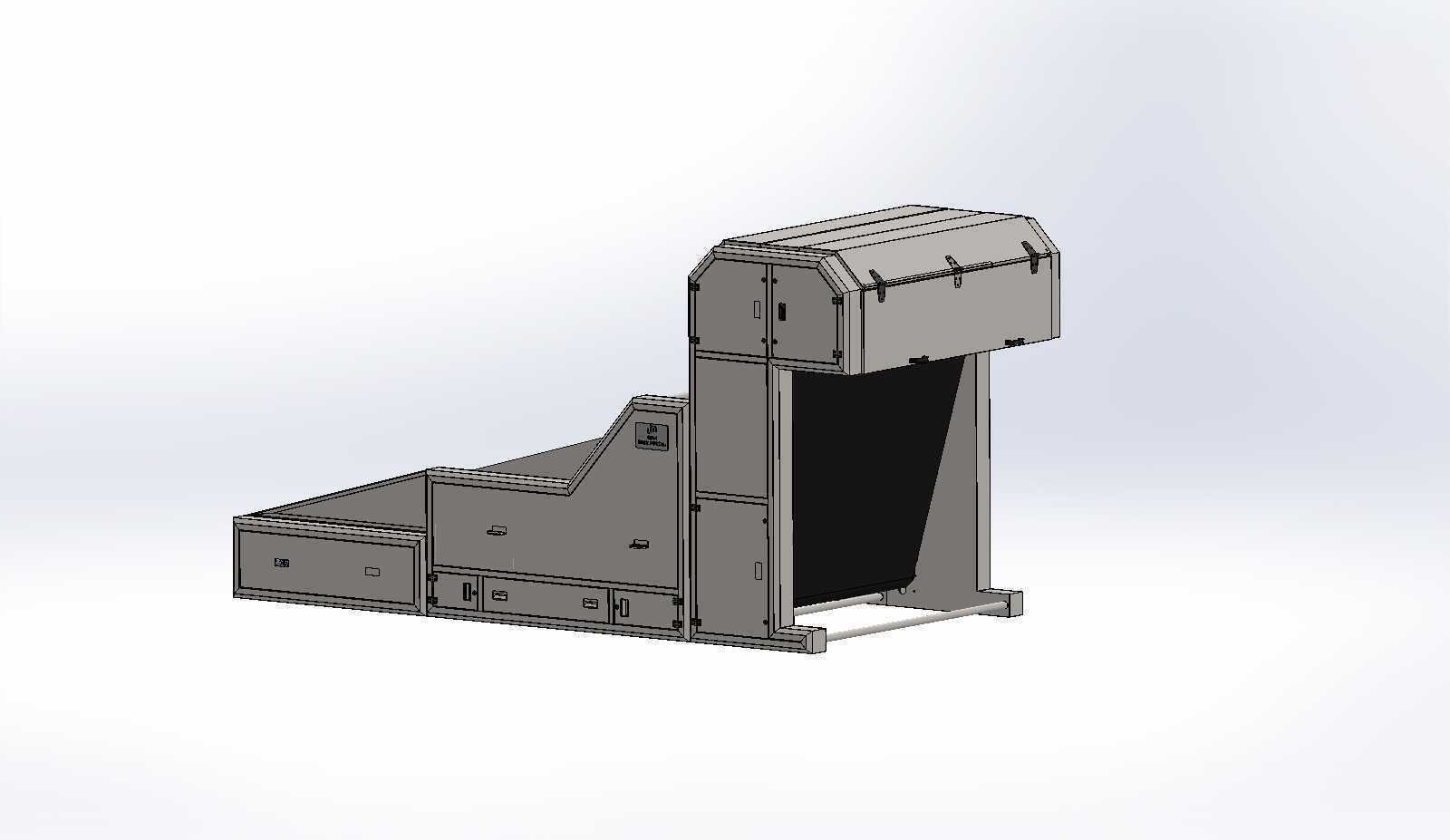

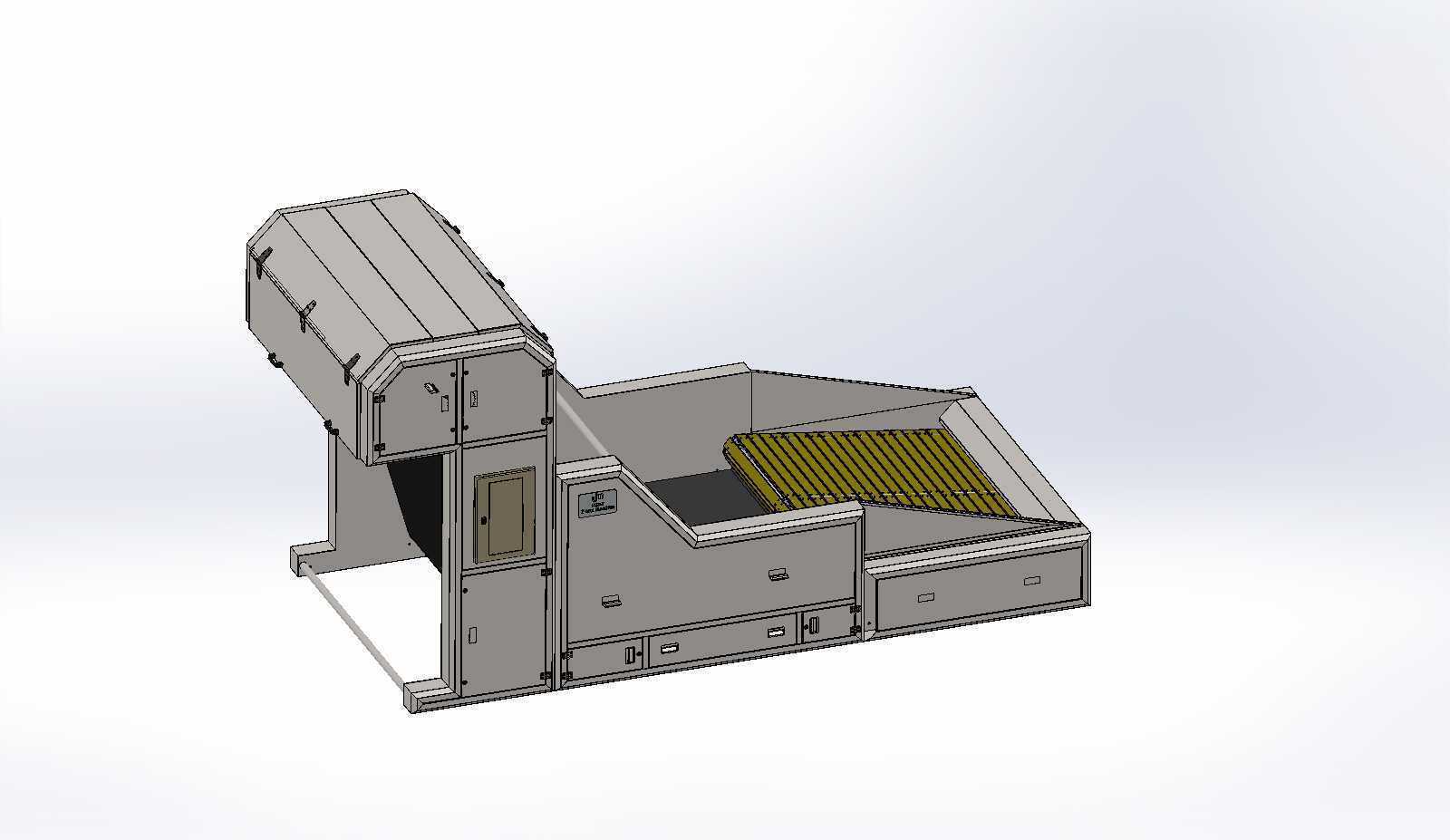

　　设备上部设置封闭护罩结构，一方面可减少物料输送过程中粉尘外溢，改善车间作业环境，另一方面可避免外部杂物落入输送通道造成卡料，同时护罩采用快拆式锁扣连接，日常维护、清理卡滞物料时无需完全拆解设备，可快速打开护罩完成作业。设备侧面设置检修门与观察窗，观察窗采用透明耐冲击材质，运行过程中可直接观察内部物料输送状态、挡边结构磨损情况，无需停机开盖；检修门对应输送辊、传动机构的安装位置，出现传动故障、部件磨损时可直接通过检修门完成部件更换与调试，缩短设备停机维护时间。设备下部设置多组抽屉式集料盒，对应格栅输送段的落料位置，收集滤除的碎屑与粉尘，日常清理时只需抽出集料盒即可完成废弃物清运，无需进入设备内部作业。

　　从设计思路层面，该结构优先考虑产线适配的通用性，整体安装底座采用标准方管焊接框架，底部预留地脚螺栓安装孔，可直接固定在水泥地面或钢结构平台上，设备出料端的高度可通过调整底部垫铁进行小范围微调，适配不同高度的下游设备进料口。设备的外形轮廓在建模阶段就充分考虑车间通道的通行要求，整体宽度控制在常规车间设备通道的允许范围内，设备侧面无突出的尖锐结构，避免人员通行时发生磕碰。传动结构采用内置式布局，电机、传动链条等运动部件全部封闭在设备框架内部，外部无裸露的运动部件，符合车间设备的安全防护要求，避免运行过程中人员误触造成安全事故。

　　在结构细节处理上，料仓内壁采用大倾角平滑过渡设计，避免物料在料仓角落堆积架桥，减少物料残留；输送挡边采用可拆卸螺栓固定，长期运行出现磨损后可单独更换挡边条，无需更换整条输送带，降低后期维护成本。设备的各个舱门、护罩的拼接处都设置了密封胶条安装位，可根据输送物料的粉尘特性选择加装密封胶条，进一步提升设备的密封性能，适配粉尘较大的作业场景。出料端设置导料斜板，可将输送至顶端的物料平顺引导至下游设备进料口，避免物料自由下落造成的飞溅、落差冲击问题。从安装边界来看，设备进料端预留了足够的操作空间，操作人员站在低位料仓侧方可完成整仓上料作业，无需额外预留上料机械的作业空间；设备后侧预留了传动部件的维护空间，后期更换电机、调整传动张紧度时无需挪动设备整体位置，适配多数中小加工车间的紧凑布局需求。
