带受料斗双阶落差式皮带输送结构

　　这套带受料斗的双阶皮带输送结构，在散料处理、小型零件加工的产线布局里适配性很强，不少小五金件的工序间转运、食品加工行业的颗粒料分料输送、甚至小型注塑件的出料接料场景都能见到这类结构的身影。不同于常规单段长距离皮带机，双阶落差的布局首先解决的是有限车间空间里的垂直高度差输送需求，不用做长距离倾斜架体，就能把高位来料平稳转运到低位工位，或者把低位来料抬升后分送到两个不同的加工工位，尤其适合老车间改造时场地纵深不足、没法布置长倾斜输送线的工况。

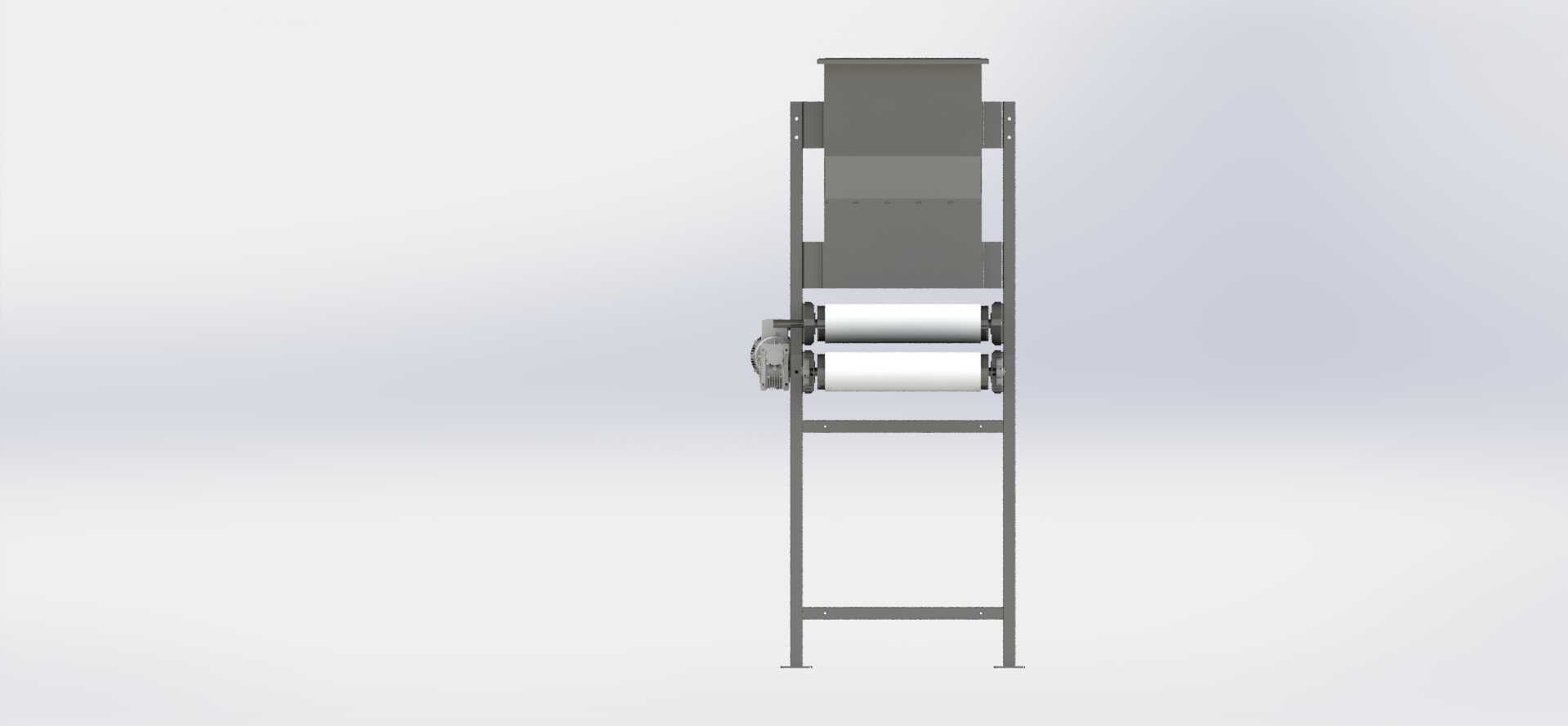

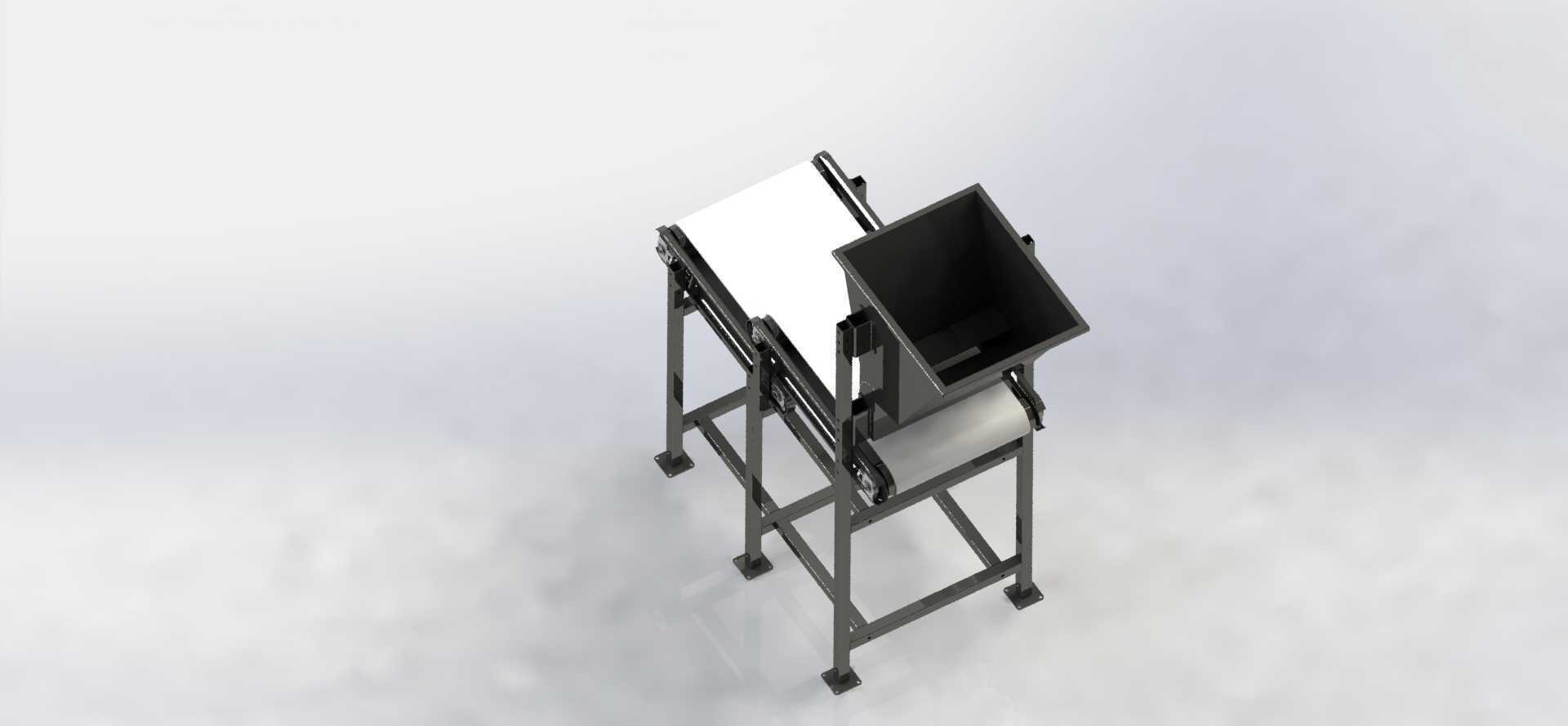

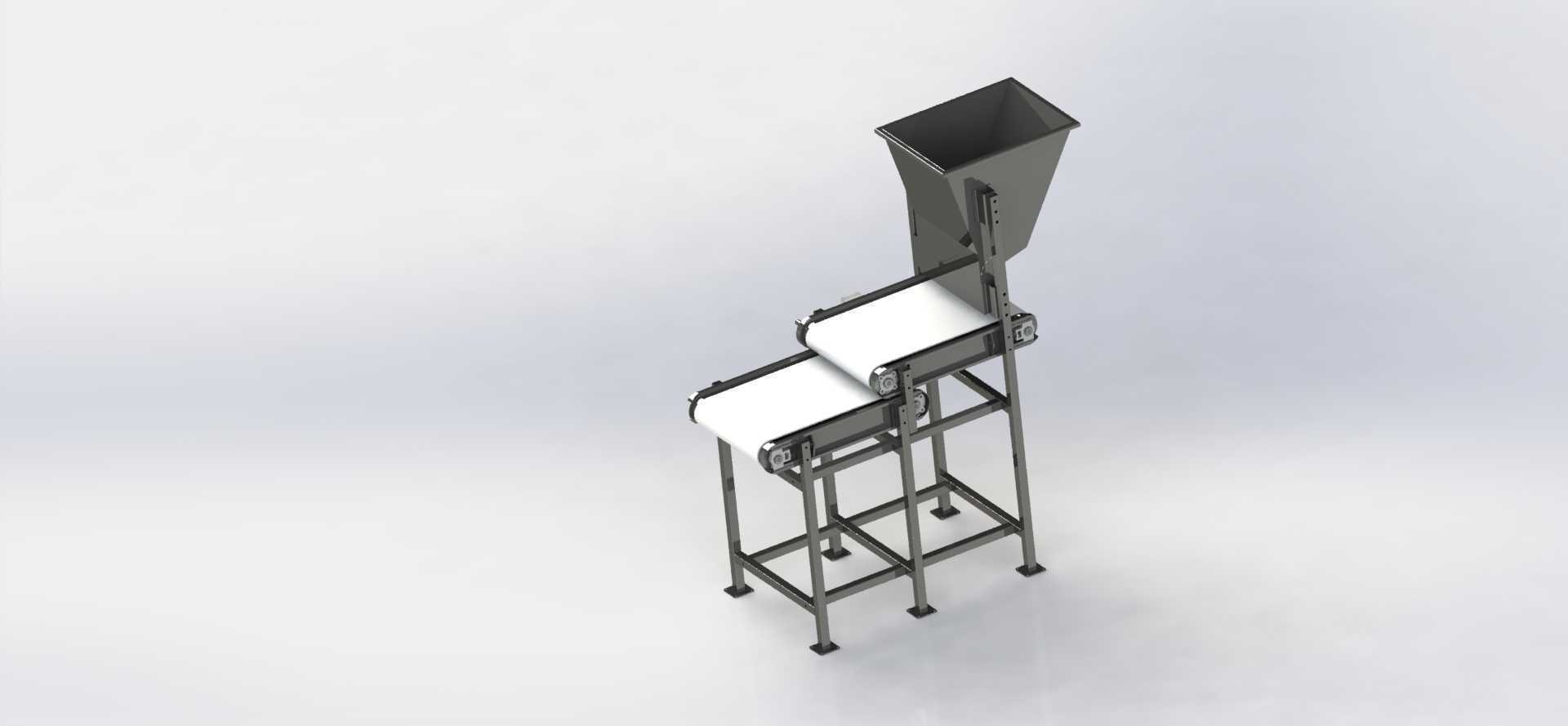

　　从结构设计逻辑来看，顶部的方锥形受料斗是最先需要考量的部分，斗体的倾斜角度不能小于物料的安息角，不然容易在斗壁积料，针对常见的塑料颗粒、小五金冲压件这类物料，斗壁倾角一般取45度到55度之间，斗体下口的出料宽度要比下段皮带的带宽窄10到15毫米，避免落料时洒到皮带外侧。两段皮带的水平投影是错位布置的，上段皮带的出料端刚好对准下段皮带的受料段中心，落差高度控制在200到300毫米之间，既不会因为落差太大导致物料摔落弹跳飞出，也不会因为落差太小出现物料卡滞在两段皮带衔接处的问题。

　　架体部分采用的是方管焊接框架结构，四条主立柱用4040的标准方管，横撑和斜撑用2040的方管，底部配可调脚杯，安装时可以根据地面平整度调整架体水平，调整范围一般在正负30毫米，能抵消车间地面的铺装误差。两段皮带的驱动端都采用尾部张紧结构，张紧行程留50毫米就足够满足日常皮带松紧调整的需求，辊筒采用直径50毫米的光面辊筒，针对散料输送的场景，皮带表面选光滑PVC材质就足够，要是输送有油污的机加工零件，可以换成防滑纹PU带，避免物料在输送过程中打滑偏移。

　　安装边界上需要注意，这套设备的整体占地投影要比架体外轮廓每边多留100毫米的操作空间，方便日常清理皮带下方的落料、检修辊筒和驱动部件；顶部受料斗的进料口上方要预留至少200毫米的接料空间，方便和上游的出料设备比如振动盘、注塑机出料口、小型粉碎机出料端对接；下段皮带的出料端要和下游设备的受料口保持100到150毫米的安全距离，避免设备运行时的振动导致硬接触磕碰。

　　功能特性上，两段皮带可以分别独立控制转速，能实现不同的输送节拍匹配，比如上段皮带用快转速把受料斗下来的物料快速铺开，下段皮带用慢转速让物料均匀排布，方便后续的人工分拣或者视觉检测工序；皮带两侧的挡边高度做30毫米，能挡住大部分小尺寸物料，防止输送过程中侧漏，挡边采用折弯件制作，用螺栓固定在架体上，磨损后可以单独更换，不用整体更换架体。设计的时候还要考虑动平衡的问题，两段辊筒装配前都要做静平衡校正，避免高速运行时出现架体共振，转速一般控制在0.2到0.5米每秒，针对轻小物料的输送完全足够，要是输送密度大的金属零件，可以适当降低转速，减少皮带磨损。

　　不少设计新手做这类双阶皮带机的时候容易忽略落料点的缓冲，其实可以在两段皮带衔接的位置加一块薄的聚氨酯缓冲板，斜向布置在落料点下方，让物料顺着缓冲板滑到下段皮带上，既能减少物料摔落产生的噪音，也能避免尖锐物料直接砸伤皮带表面，延长皮带的使用寿命。另外架体的焊接处要做打磨去毛刺处理，外表面喷塑防锈，在潮湿的生产环境里也能保证架体不会过早锈蚀，日常维护只需要定期检查皮带张紧度、清理辊筒上沾附的物料碎屑，就能保证设备长期稳定运行，不需要复杂的保养流程，很适合中小批量生产的车间使用。
