螺旋式气闸给料输送设备结构设计

　　在粉体加工、粮食储运、建材生产这类涉及散状物料转运的工况里，料流的稳定控制与上下腔体的气压隔离一直是管路布置里的核心需求，这款螺旋式气闸结构正是针对这类场景开发的料流管控部件，和传统翻板式、叶轮式气闸相比，它在连续给料的场景里适配性更强，能在完成料封阻断气流串扰的同时，同步实现短距离的物料输送功能，省去了单独布置给料机的安装空间。从实际使用场景来看，这类设备常布置在除尘器灰斗下方、料仓出料口位置，或是气力输送系统的进料端，上部接来料的料斗或腔体，下部对接下游输送设备或工艺管路，依靠槽体内连续排布的螺旋叶片推动物料向前移动，同时堆积在槽体内的物料会形成一定厚度的料柱，阻断上下腔体之间的气流流通，避免上部带压腔体的气体泄漏、或是外部空气窜入负压工况的工艺系统里，保证整个系统的风压稳定，减少除尘系统漏风、气力输送能耗偏高这类常见问题。

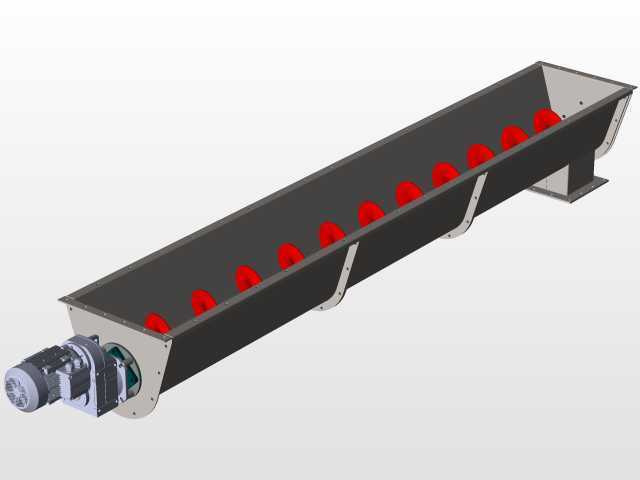

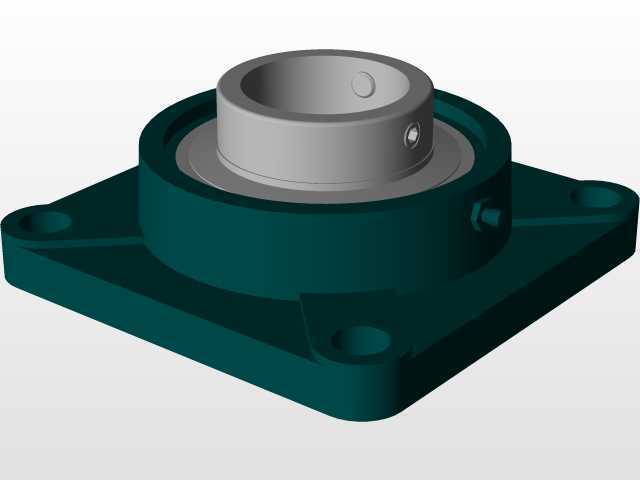

　　从结构设计的思路来看，这款设备采用U型截面的长槽体作为主体承载结构，槽体上部为敞口进料端，方便对接上方的来料接口，进料段做了扩口式的过渡设计，避免物料落料时出现卡滞、架桥的问题；槽体下部末端设置方形出料接口，可直接通过法兰对接下游的溜管或设备进料口，接口的位置与螺旋末端的出料段对齐，保证物料推送至末端时能顺利排出，不会在槽体端部积料。驱动端布置在槽体的一端，采用直连式的驱动单元，动力输出端通过密封轴承座与槽体内的螺旋轴连接，轴承座位置设置了多层密封结构，避免细粉状物料进入轴承造成磨损，同时也能防止腔体内的带压气体从轴端位置泄漏。螺旋叶片采用等螺距的连续满面式结构，针对常见的粉体、小颗粒物料输送做了螺距匹配，叶片边缘与槽体内壁的间隙控制在合理范围，既不会因为间隙过大造成物料残留、料封失效，也不会因为间隙过小导致加工装配难度提升、运行时叶片刮蹭槽壁产生异响和磨损。槽体底部沿长度方向布置了多个支撑脚，每个支撑脚的安装面都预留了螺栓固定孔，方便现场安装时将设备固定在钢结构支架或者平台基础上，支撑脚的位置经过受力校核，避开了槽体的应力集中区域，避免满料运行时槽体出现变形下垂的问题。

　　从安装边界的角度考虑，这款设备的长度方向尺寸需要匹配现场的进料口与出料口的中心距，选型时需要预留出驱动端的安装检修空间，驱动端一侧要留出足够的位置方便后期维护时拆解减速单元、更换密封件；槽体的宽度方向尺寸要匹配上部料斗的出料口宽度，保证落料时物料能均匀分布在螺旋叶片的整个截面上，避免偏载造成螺旋轴受力不均、长期运行出现轴弯曲的问题。设备的进料口法兰、出料口法兰都采用标准的连接尺寸，可直接与同规格的工艺管路、料仓出料口对接，不需要额外制作过渡连接件，减少现场安装的工作量。在功能特性上，这款结构的运行稳定性较强，螺旋轴的转速可根据实际给料量需求做调整，通过改变转速就能精准控制物料的输送量，适配不同产能的工艺线需求；槽体上可根据使用需求加装观察口、检修盖板，方便运行时观察料流状态，出现堵料时也能快速打开盖板清理，不需要整体拆解设备。和传统的刚性叶轮给料机相比，这种螺旋式气闸的输送距离更长，对于有一定高度差、或是进出料口需要水平错开一定距离的工况，不需要额外衔接短距离输送设备，单台设备就能同时完成气密封锁和物料输送的双重功能，减少了系统的设备节点，也降低了多个设备衔接处的漏风、堵料风险。针对磨琢性较强的物料，设计时可在槽体内壁加装耐磨衬板，螺旋叶片表面做耐磨堆焊处理，提升部件的使用寿命，减少易损件的更换频率；针对含水率偏高、容易粘壁的物料，也可在槽体外部加装振动器或者伴热装置，避免物料粘附在槽壁或者叶片上造成输送效率下降、料封层厚度不足的问题。在整体结构的刚度设计上，槽体采用折弯成型的钢板拼焊制作，沿槽体长度方向布置了多道加强筋，避免满料负载时槽体出现侧向变形，螺旋轴的中间位置可根据长度设置吊挂轴承，长距离输送时避免螺旋轴出现挠曲变形，保证叶片与槽壁的间隙均匀。
