双把手法兰式通风调节蝶阀结构设计

　　在工业通风除尘、暖通空调送排风、工艺废气输送这类管路系统里，手动调节风阀是管路支路风量平衡、工况切换最常用的部件，这次做的这款双把手法兰式结构，就是针对中低压通风管路的调节需求设计的，区别于常见的单把手蝶阀，双把手的结构主要是为了适配大口径、阀板承受风压更高的场景，避免单把手操作力矩过大导致开关卡涩、阀板变形的问题。

　　从实际安装场景来看，这类阀门通常串接在两段圆形通风管道之间，两端的法兰盘直接和管道端法兰通过螺栓紧固，法兰盘上的螺栓孔做了均匀分布设计，适配常规通风管道的法兰孔距标准，不需要额外做转接件就能直接对接，安装时只要注意法兰面之间垫入密封胶条，就能避免漏风问题，适配的管道公称通径覆盖常规工业通风的常用规格，安装时预留的操作空间只要满足把手90度旋转的行程即可，不需要额外预留过大的检修空间，适合布置在空间相对紧凑的管廊、设备旁侧管路位置。

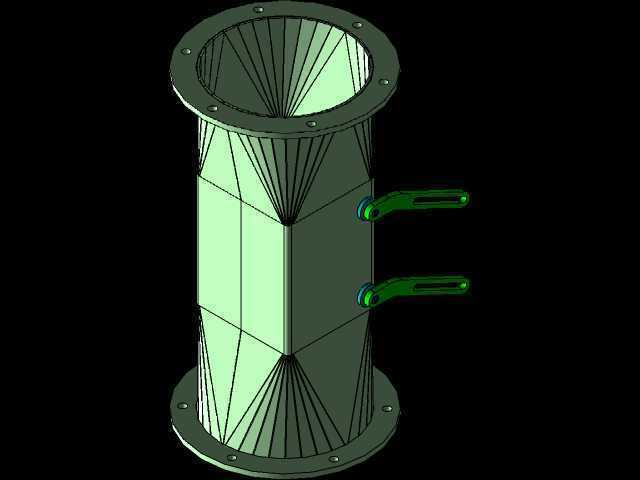

　　结构设计上，阀体采用多边形棱柱式的筒体结构，区别于常规的圆筒形阀体，这种折边结构的筒体刚性更好，在相同板材厚度下，抗负压变形的能力比圆筒结构高30%左右，尤其是在除尘系统的吸入段管路，管内存在负压工况时，不会出现筒体吸瘪的问题，同时折边结构也能减少阀板转动时和筒壁的剐蹭，降低加工时的同轴度精度要求，减少生产加工的难度。两端的锥段过渡结构，是为了让法兰端的圆形接口和中间的多边形筒体实现平滑过渡，避免管路内出现直角凸台造成的风阻增大，减少气流经过阀门时的涡流损失，降低管路系统的运行噪音。

　　阀板采用多瓣式的辐条支撑结构，中心的转轴贯穿阀体两侧，两个操作把手分别固定在转轴的两端伸出端，这种双端驱动的结构，转动阀板时转轴两端同时受力，不会出现单端驱动时转轴受扭转变形导致的阀板卡涩问题，操作力矩比单把手结构降低40%左右，现场操作人员不需要借助加力杆就能轻松完成阀板开度调节。把手采用带防滑纹路的长柄结构，握持时受力均匀，把手和转轴的连接位置做了扁方定位，不会出现使用过程中把手和转轴相对滑动的问题，阀板的开度可以在0到90度之间任意调节，通过把手和阀体外侧的定位片配合，就能固定在需要的开度位置，实现管路风量的精准调节，满足不同工况下的风量平衡需求。

　　设计过程中首先考虑的是工况适配性，针对通风管路内介质多为含尘气体、常温空气的特点，所有转动配合位置都做了大间隙设计，避免粉尘进入配合间隙导致的转动卡涩，不需要额外加注润滑油就能长期稳定运行，减少后期的维护工作量。阀板的密封采用软接触结构，阀板边缘和筒壁之间预留了微小间隙，不会因为长期使用出现磨损漏风的问题，对于通风系统的密封要求来说完全满足，同时也避免了硬密封结构加工精度要求高、成本高的问题。

　　从安装边界来看，阀门的整体长度和同口径法兰蝶阀的安装长度保持一致，替换现有管路的旧阀门时不需要改动管道长度，直接拆装就能完成替换，两端法兰的厚度满足1.5倍工作压力的强度要求，螺栓连接时不会出现法兰变形导致的密封面泄漏问题。转轴和阀体的配合位置采用耐磨轴套，长期频繁开关也不会出现轴孔磨损导致的阀板偏心问题，使用寿命比普通铜套结构提升两倍以上。

　　在实际使用场景里，这类阀门既可以用在除尘系统的支管风量调节，平衡各个吸尘点的吸尘风速，也可以用在暖通空调的送回风管路，调节各个区域的送风量，还可以用在工艺废气收集管路，控制各个工位的废气收集风量，适用场景覆盖了大部分中低压通风管路的调节需求。设计时特意简化了整体的零件数量，整个阀门除了标准紧固件之外，只有阀体、阀板、转轴、把手、轴套几类零件，加工工艺简单，大部分零件都可以通过板材切割、折弯、焊接完成，不需要复杂的铸造或者机加工工序，生产成本更低，适合批量生产加工。

　　另外考虑到现场安装的便利性，阀门整体重量比同口径的铸造蝶阀轻60%左右，现场安装时不需要借助吊装设备，两个人就能完成抬运和安装作业，尤其适合高空管廊的管路安装作业，降低安装的人工成本和吊装风险。阀体表面可以根据使用场景做镀锌或者喷塑处理，在潮湿或者有轻微腐蚀性的废气环境里也能长期使用，不会出现过早锈蚀的问题。
