可折叠便携腿部康复训练器械结构

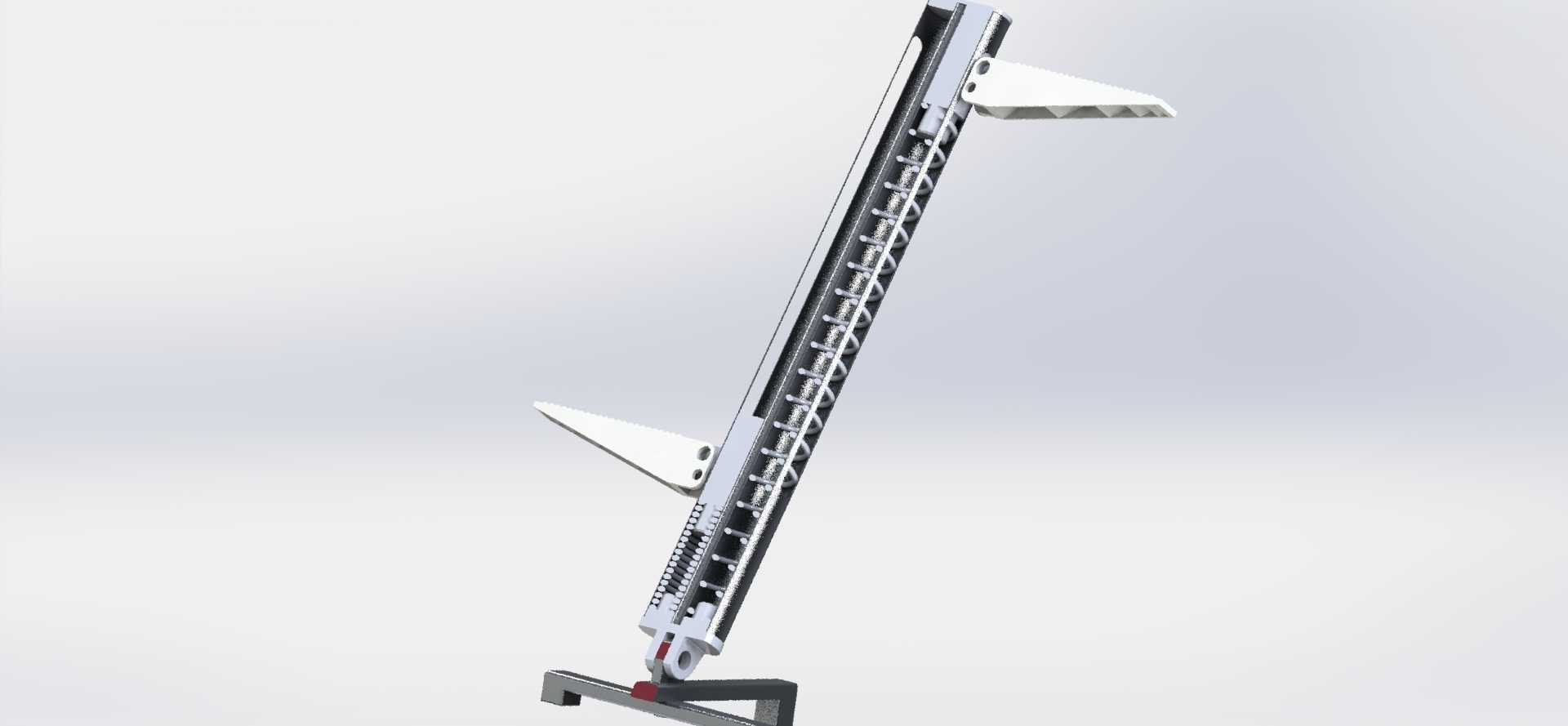

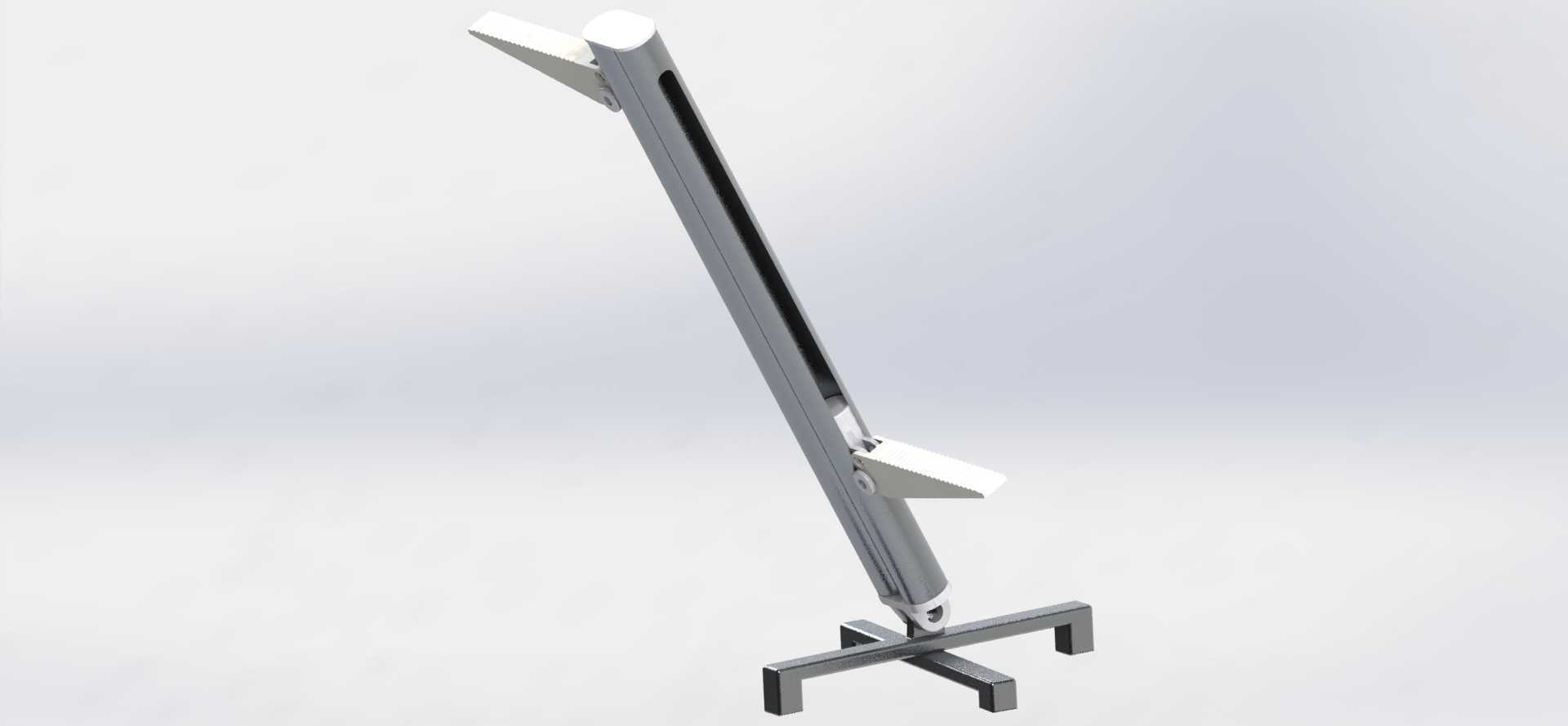

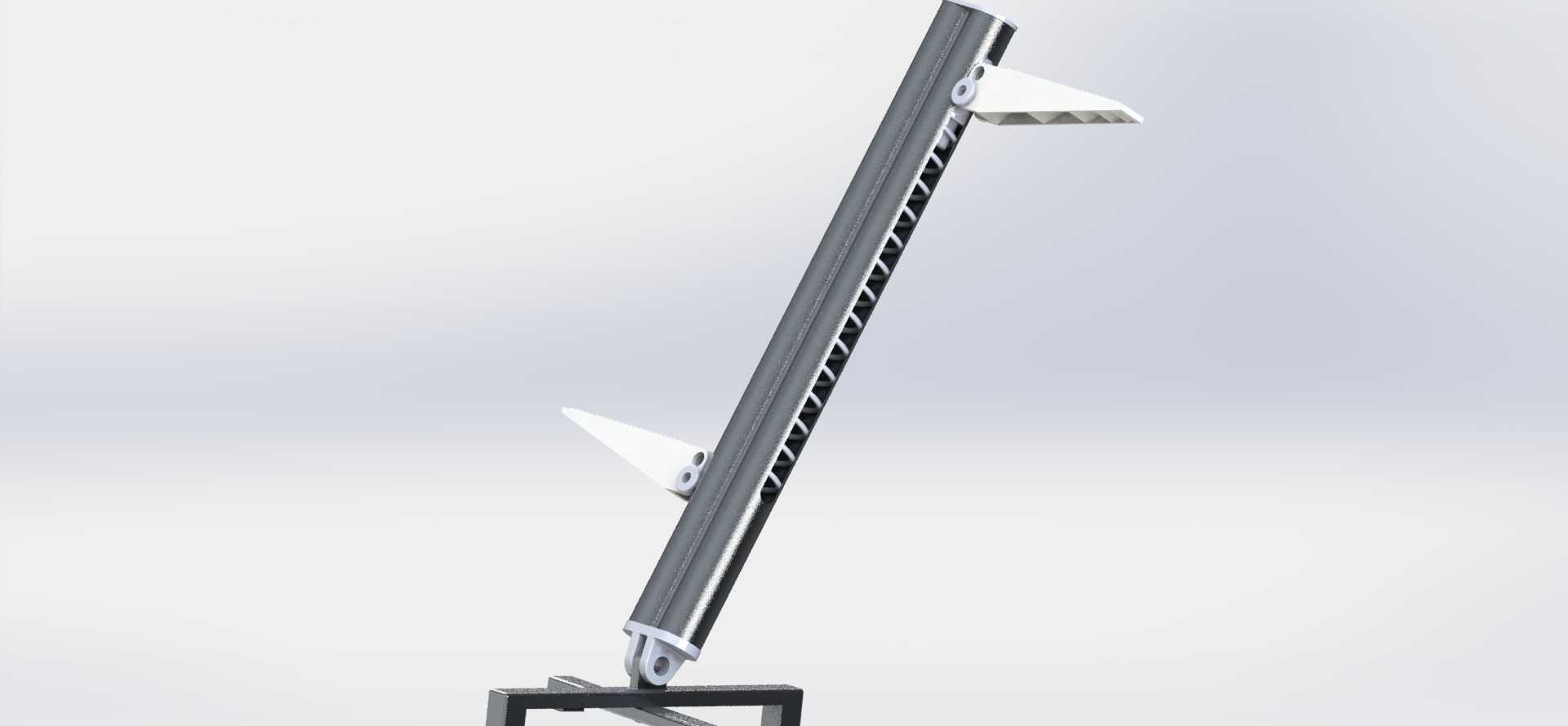

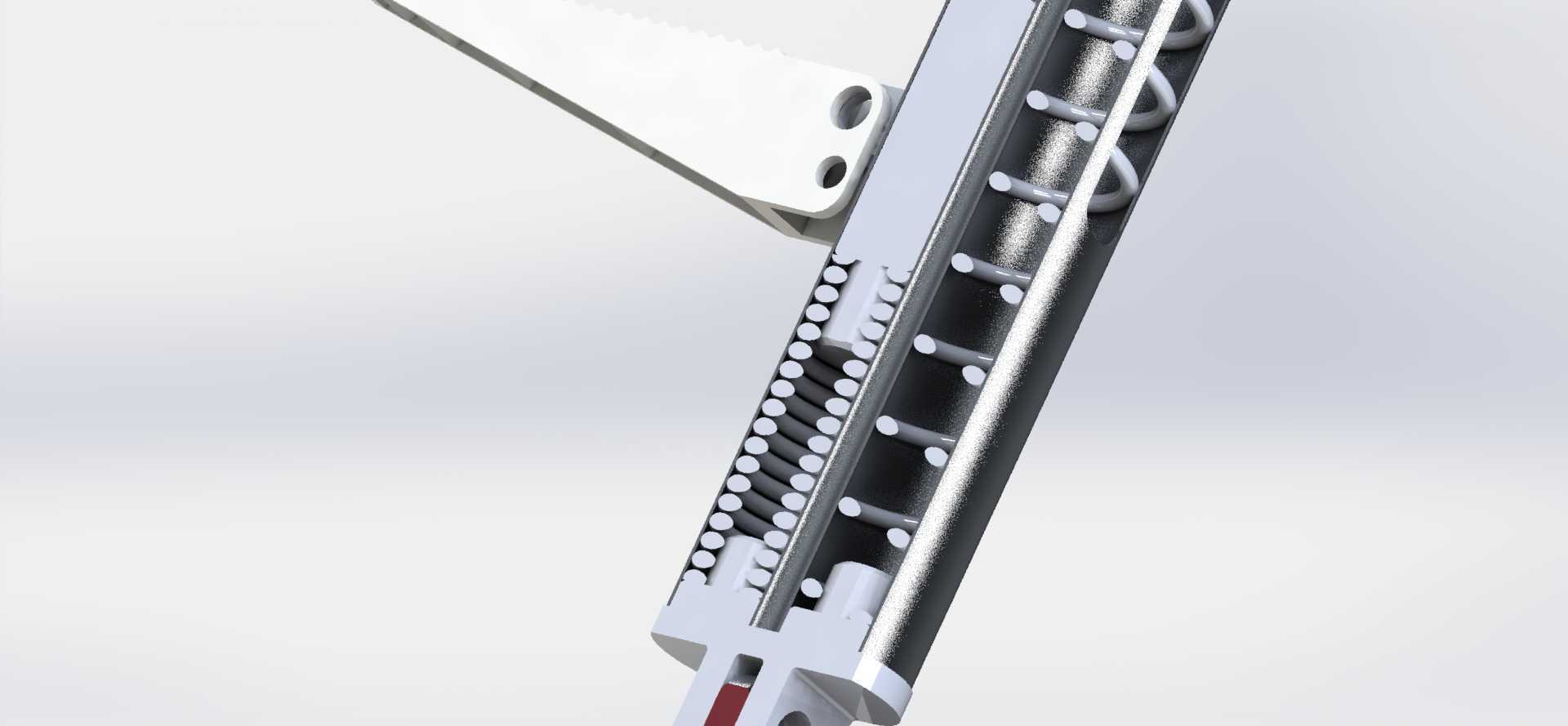

　　这款便携腿部训练器械的结构设计，核心瞄准两类核心使用场景：一是术后下肢肌力减退人群的居家康复训练，二是办公场景下久坐人群的碎片化下肢活动，同时也适配差旅人群的随身健身需求，区别于传统大型腿部训练器械的固定安装属性，整体结构围绕轻量化、易收纳、无场地依赖的核心诉求展开。从结构组成来看，主体采用单立柱式承载框架，主杆为高强度铝合金型材加工而成，表面做硬质阳极氧化处理，兼顾结构强度与自重控制，整体展开后占地范围控制在0.12平方米以内，收纳状态下长度不超过70厘米，可直接塞入常规双肩包侧袋或行李箱夹层，完全不需要额外的收纳空间。主杆内部集成了阻尼调节机构，通过内置的摩擦片与弹簧组配合，可实现5档不同的训练阻力调节，

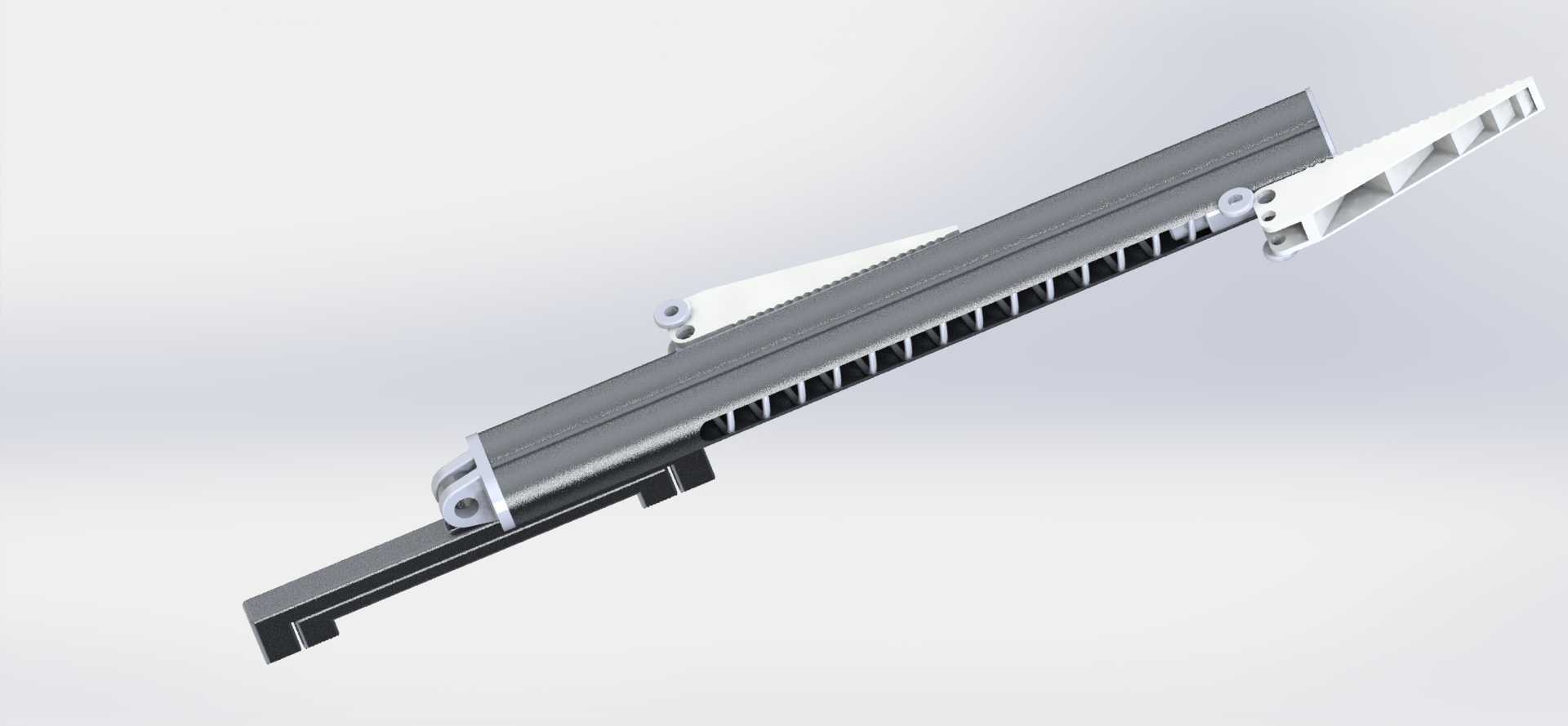

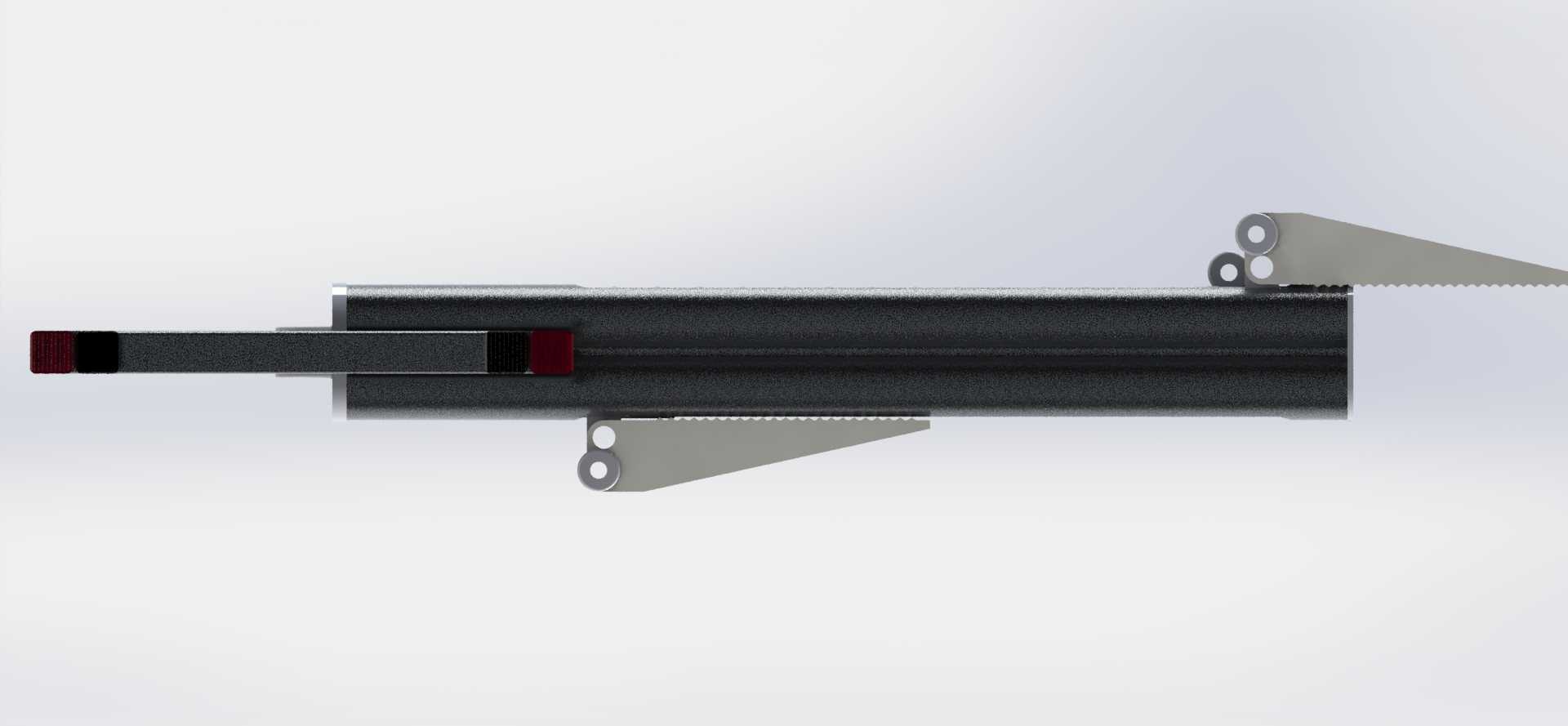

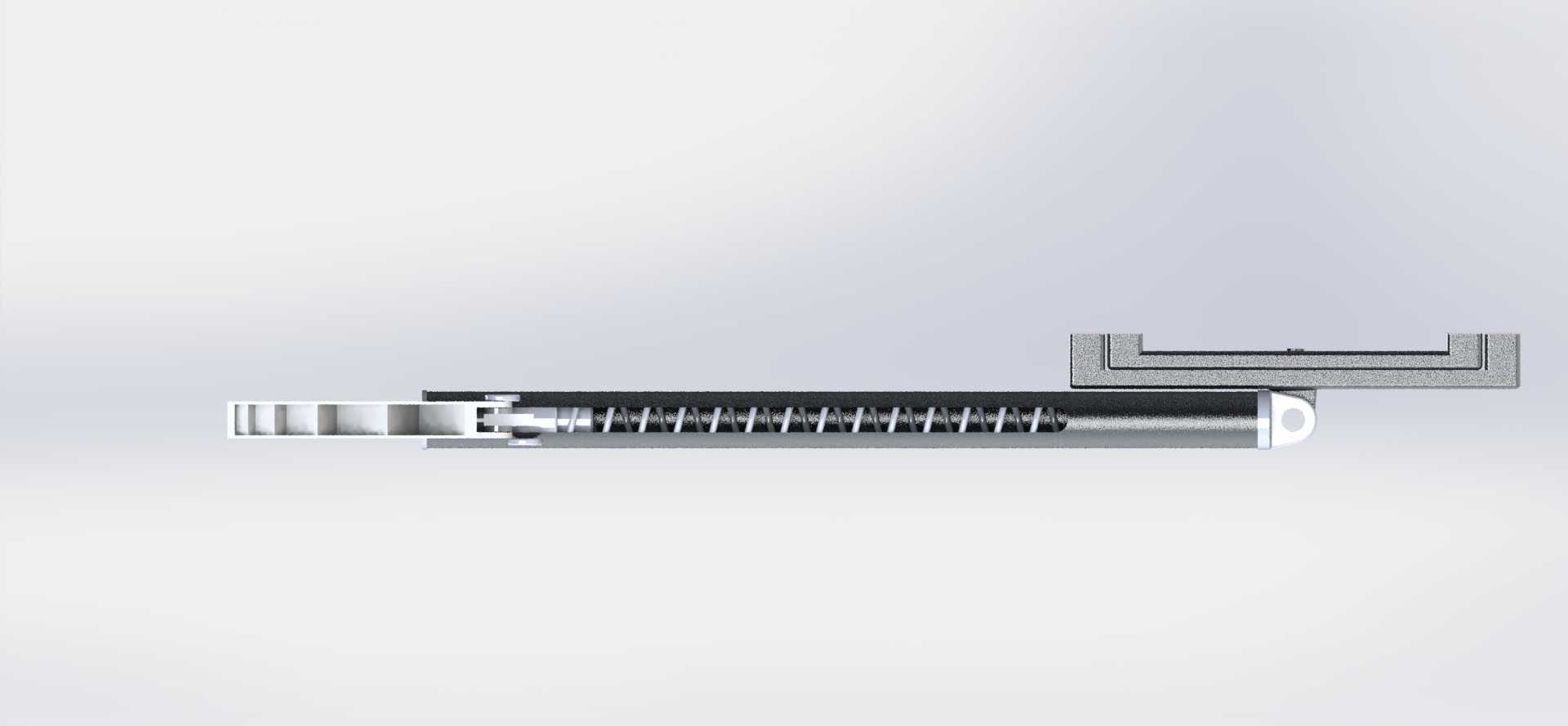

　　最低档位阻力适配术后早期肌力0-3级人群的被动活动训练，最高档位可满足普通健身人群的抗阻训练需求，调节拨片设置在主杆中部握持区域，使用者在训练过程中无需起身即可单手完成阻力切换。底部支撑采用十字型分体式支脚结构，四个支脚末端均包覆防滑橡胶垫，展开后支脚与地面接触的四个点形成稳定的支撑平面，可承受最大120kg的垂直载荷，训练过程中不会出现侧翻或滑移问题，支脚与主杆底部采用快拆式铰接结构，收纳时可向上翻折贴合主杆侧壁，整个收纳操作无需借助额外工具，10秒内即可完成展开与收纳状态的切换。上部的腿部抵靠组件采用人体工学弧度设计，接触部位包覆高密度EVA泡棉，训练时贴合小腿胫骨前侧位置，避免硬质结构直接压迫皮肤造成不适，

　　抵靠组件与主杆之间设置有角度限位结构，可根据不同使用者的腿长调整上下位置，适配身高范围覆盖150cm至190cm的使用人群，调整时通过侧边的弹簧销定位，档位间距为3厘米，调整到位后自动锁止，不会在训练过程中出现滑移。设计过程中重点规避了传统腿部训练器械的夹手、卡滞风险，所有铰接位置均设置有全包式防护套，运动副之间预留0.2毫米的装配间隙，避免衣物或肢体被卷入结构缝隙，整体结构没有尖锐外凸的棱边，所有边角均做R3以上的圆角处理，即使在狭小的居家空间内使用也不会造成磕碰损伤。不同于健身房内的大型腿举、腿屈伸设备需要固定安装在地面，这款器械不需要任何螺栓固定或配重块，依靠自身底部的防滑结构即可稳定放置在木地板、瓷砖、地毯等各类常见地面上，

　　使用时使用者取坐姿，将小腿抵靠在上部泡棉位置，通过小腿发力带动抵靠组件沿主杆导轨上下移动，即可完成胫骨前肌、股四头肌的等长与等张收缩训练，也可将器械放置在身侧，完成大腿内收肌群的抗阻训练，训练动作幅度可通过主杆上的限位块自由调整，避免过度屈伸造成关节损伤。从建模逻辑来看，整个结构的所有零件均采用可量产的加工工艺设计，主杆为标准铝型材裁切加工，支脚为冲压钢板焊接成型，阻尼组件为标准弹簧与摩擦片的组合结构，没有复杂的曲面加工或特殊工艺要求，开模成本低，适合小批量量产，装配时仅需通过螺栓铰接即可完成整机组装，后期维护也仅需定期在导轨位置涂抹少量润滑脂即可，没有复杂的维保要求。结构的受力路径经过反复校核，训练过程中产生的载荷通过抵靠组件传递到主杆导轨，再沿主杆垂直向下传递到底部十字支脚，最终分散到四个地面接触点，整个受力路径没有应力集中的薄弱位置，通过有限元校核，在最大载荷工况下主杆的最大形变量不超过0.5毫米，完全满足长期反复使用的结构强度要求。
