轻型飞机卧式燃油存储箱体结构设计

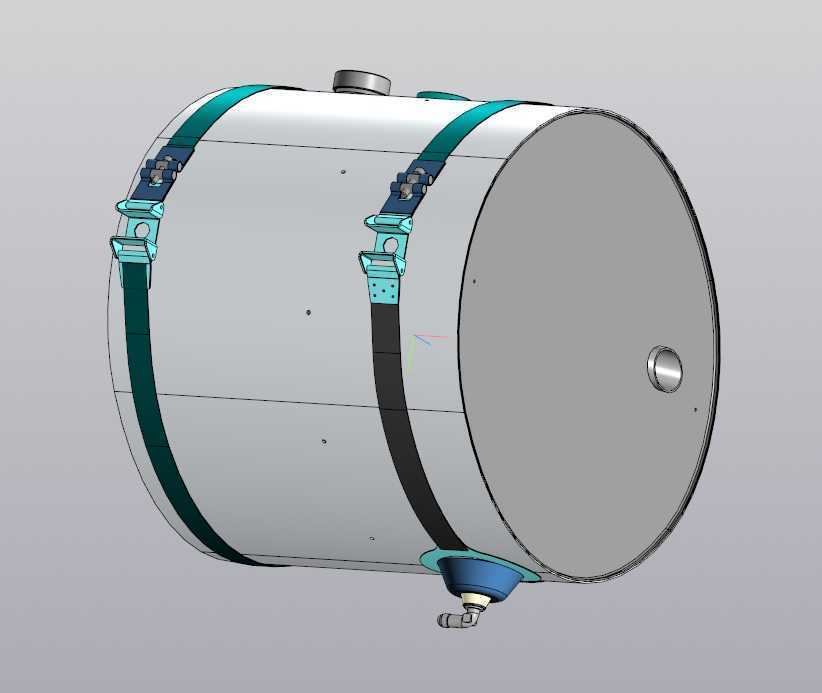

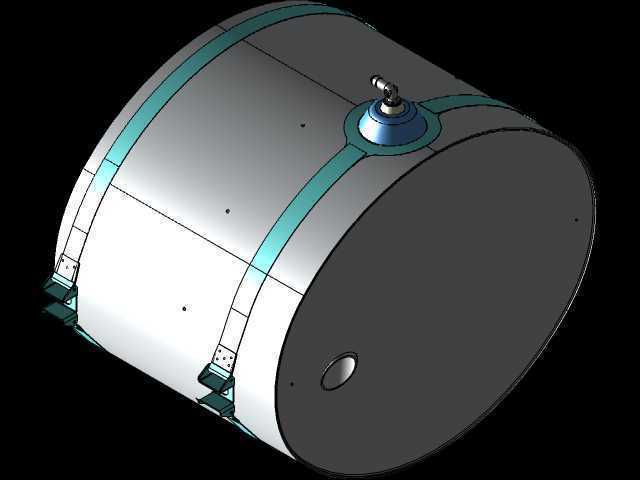

　　在轻型通用航空器的燃油系统设计中，卧式圆柱形燃油箱是适配上单翼轻型飞机翼身融合安装空间的典型储油部件，本次呈现的箱体结构针对Po-2这类低速双翼轻型飞机的使用场景做了针对性的结构适配，完全匹配这类低速飞行器低空作业、短距起降的燃油供给需求。这类油箱的核心用途是在飞行过程中稳定存储航空燃油，同时在不同飞行姿态下保证燃油供给的连续性，避免因姿态变化导致的供油中断，适配轻型飞机农林作业、飞行训练、低空观光这类常见使用场景的工况要求。从功能特性来看，该箱体采用卧式圆柱构型，相比方形箱体能够更好地承受飞行过程中的气压变化与机身振动载荷，圆柱曲面的应力分布更均匀，不需要额外增加过多的加强筋结构就能满足承压要求，有效控制箱体自重，

　　这对于对载重敏感的轻型飞机而言至关重要。箱体顶部设置的注油口采用凸起式结构，配套密封端盖，能够避免飞行过程中燃油溢出，同时满足地面加注燃油的操作空间要求，注油口的位置偏离箱体中心轴线，适配机翼下方的安装检修口位置，地勤人员不需要完全探入机身内部就能完成加注操作。箱体侧面的两组束带安装结构是设计中的重点考量部分，快卸式锁扣结构能够在保证束带张紧力的同时，实现油箱的快速拆装维护，束带与箱体接触的位置设置了减震垫层，能够吸收飞行过程中发动机传递的振动，避免束带与箱体金属表面长期摩擦产生的磨损泄漏风险。箱体底部设置的放油阀与出油接口采用一体化集成设计，放油阀位于箱体最低位置，能够在日常维护时完全排空箱内残存的燃油与沉积杂质，

　　出油接口的位置兼顾了平飞与小角度俯仰姿态下的燃油吸入高度，避免在爬升或者下滑过程中吸入空气造成发动机喘振。从设计思路层面，整个箱体的结构完全围绕轻型飞机的安装边界展开，圆柱外径严格匹配翼身之间的安装夹层空间，箱体长度适配对应机身隔框的间距，不需要对原有机身结构做切割修改就能完成换装，所有外部接口的位置都与原有机身的管路走向、固定点位完全对齐，能够实现直接替换安装。箱体端面采用平面封板设计，封板上设置的小尺寸凸起是油位传感器的安装座，能够直接配套原有机型的燃油液位显示系统，不需要额外修改仪表线路。束带的固定挂点位置对应机身原有的加强肋点位，安装时的载荷能够直接传递到机身主承力结构上，不会对机身蒙皮造成局部挤压变形。在实际工程应用中，

　　这类油箱的安装需要先在机身安装位铺设减震胶垫，将箱体吊装到位后先预固定两组束带，调整箱体的轴向位置保证所有接口与管路对齐后，再锁紧束带的快卸锁扣，锁扣的锁紧力矩需要控制在合理范围，既要避免飞行过程中束带松脱，也要防止力矩过大造成箱体局部变形。日常维护中可以通过快卸锁扣快速松开束带，将箱体降下检查表面是否有裂纹、腐蚀情况，底部的放油阀可以定期打开排放沉积的水分与杂质，保证燃油清洁度。整个箱体的结构没有冗余的复杂设计，所有外部特征都服务于实际安装与使用需求，圆柱筒体采用滚压成型工艺，端面封板采用焊接连接，生产工艺简单可靠，适合小批量的通航配件生产场景，结构强度能够满足轻型飞机最大飞行高度的气压差要求，同时自重控制在合理范围，不会过多占用飞机的有效载重配额。在建模过程中，所有的安装点位尺寸都按照实际装机的边界条件做了约束，束带锁扣的活动行程、接口的螺纹规格都完全匹配实际配件的参数，能够直接用于改装设计的干涉检查、维护工艺的模拟验证，也可以作为同类轻型飞机燃油箱设计的参考构型，针对不同机型的安装空间调整筒体长度与直径就能快速衍生出适配不同机型的储油箱体结构。
