工业离心式通风机整机结构设计

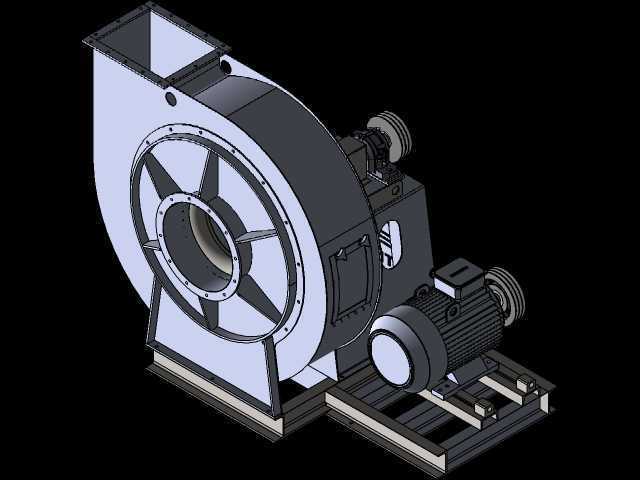

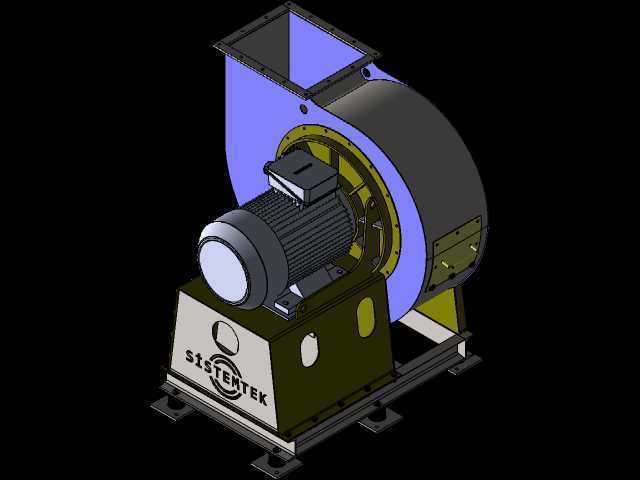

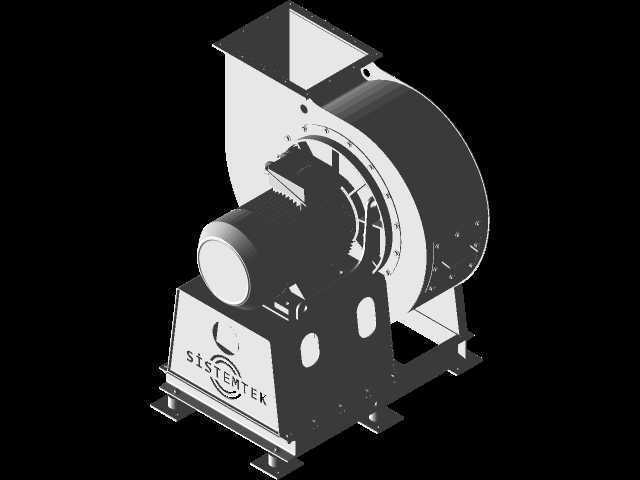

　　这款离心式通风设备的三维结构，完整还原了工业现场常用中压离心风机的全部装配细节，从进风口法兰、蜗壳流道、叶轮组件到传动底座、电机安装位均做了全参数化的结构还原，可直接用于通风系统选型校核、配套结构设计参考、现场安装布局模拟等工程场景。在工业生产场景中，这类风机的应用覆盖范围极广，生产车间的岗位送风、除尘系统的负压引风、涂装生产线的废气排送、物料气力输送的风源供给、工业锅炉的鼓引风配套、暖通空调系统的空气输送都能见到同结构设备的身影，不同工况下仅需调整叶轮线型、蜗壳壁厚、电机功率即可匹配对应的风压风量需求，属于通用性极强的工业流体输送设备。从结构功能设计来看，该设备采用电机直联传动的布局，省去了皮带传动的张紧结构与中间传动损耗，

　　整体结构更紧凑，安装占地更小，日常维护点更少，适合安装空间局促、运维条件有限的现场场景。蜗壳部分采用对数螺旋线的流道设计，能将叶轮甩出的高速气流顺畅减速增压，最大限度降低流道内的湍流损耗，提升风机的运行效率；进风口采用收敛式流线型结构，可引导气流均匀进入叶轮腔，避免进气紊流带来的振动与噪音问题。叶轮部分采用前向多翼式叶片结构，在相同叶轮直径下能获得更高的风压输出，适合中短距离的管道送风场景，叶片与轮盘、轮盖的连接位置做了圆弧过渡处理，既减少了应力集中，也能降低气流通过时的阻力损失。设备的底座采用型钢焊接的框架式结构，电机安装位与蜗壳支撑位做了一体化设计，安装基准面一次加工成型，能保证电机轴与叶轮轴的同轴度要求，

　　避免运行过程中出现偏心振动；底座上预留的地脚螺栓孔位做了长圆孔设计，允许安装时做小范围的位置调整，降低现场基础施工的精度要求，同时底座与蜗壳、电机的连接位置预留了减震垫安装空间，可搭配橡胶减震器或弹簧减震器使用，阻断风机运行振动向建筑基础的传递。在安装边界设计上，该结构的进风口、出风口均采用标准方形法兰结构，法兰孔位尺寸匹配行业通用的通风管道连接标准，可直接与对应规格的风管、软连接、风阀等配件对接，无需额外制作转换接头；设备的顶部预留了吊环安装位，方便现场吊装就位，侧面预留了检修门结构，无需拆卸整机即可清理叶轮积灰、检查内部磨损情况，适配多粉尘、含油雾等需要定期维护的工况场景。设计过程中充分考虑了不同工况的适配性，

　　蜗壳的壁厚预留了足够的腐蚀余量，可适配常规工业环境下的空气输送需求，若用于输送腐蚀性气体、高温烟气，仅需更换对应材质的蜗壳与叶轮即可，整体安装接口与底座尺寸无需调整，具备极强的结构通用性。从三维建模的细节来看，所有装配部件均保留了完整的配合关系，叶轮与机壳的间隙、电机与底座的安装间隙、轴承位的密封结构都做了1:1还原，可直接用于生成工程图纸、做装配干涉检查、模拟设备运行的运动轨迹，也可作为同类风机产品改型设计的基础模板，帮助结构设计人员减少重复建模的工作量，快速完成不同参数规格的风机结构调整。
