诺基亚Lumia手机USB数据连接线结构设计

　　日常消费电子配套的USB接口数据线，是跨设备数据交互、小功率供电的核心连接载体，这类线材在消费电子配套、工业设备调试、便携外设供电场景中都有极高的使用频次，不同终端设备对应的接口端结构、线径选型、屏蔽层设计都会根据实际使用需求做针对性调整。本次呈现的这款适配诺基亚Lumia系列手机的USB数据线，公端采用标准Type-A接口结构，可直接适配台式机、笔记本、通用USB充电头的标准A型母座，另一端匹配对应机型的专用接口，满足老款Lumia手机的数据同步与充电需求。

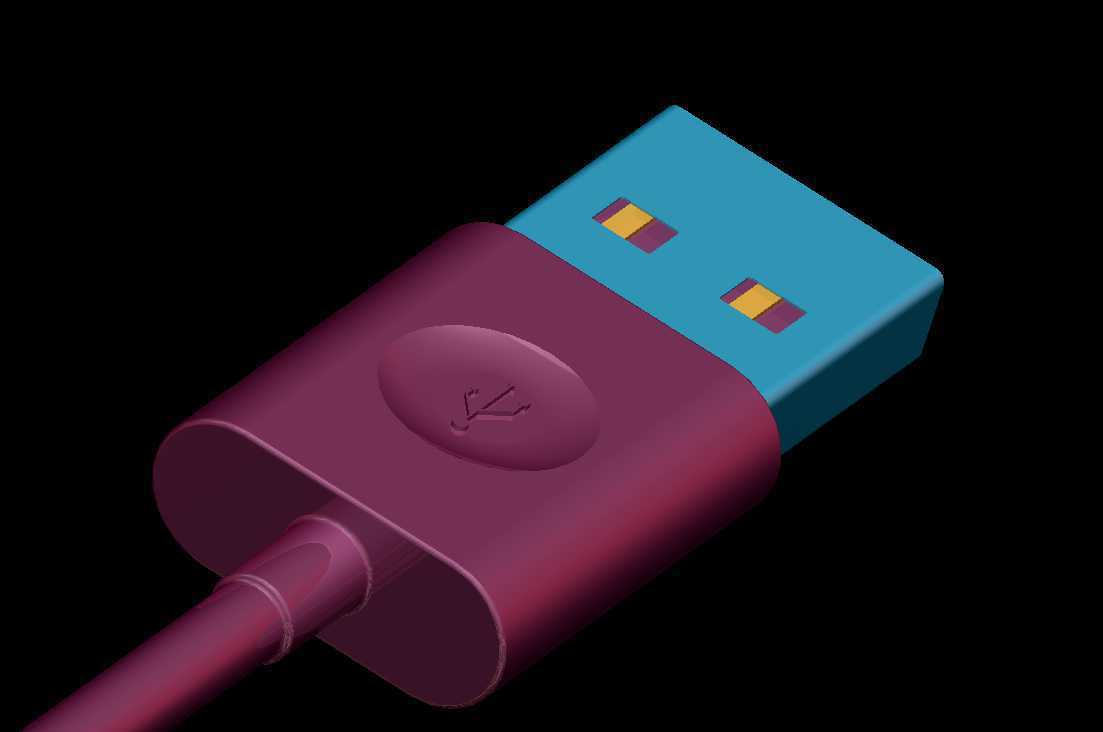

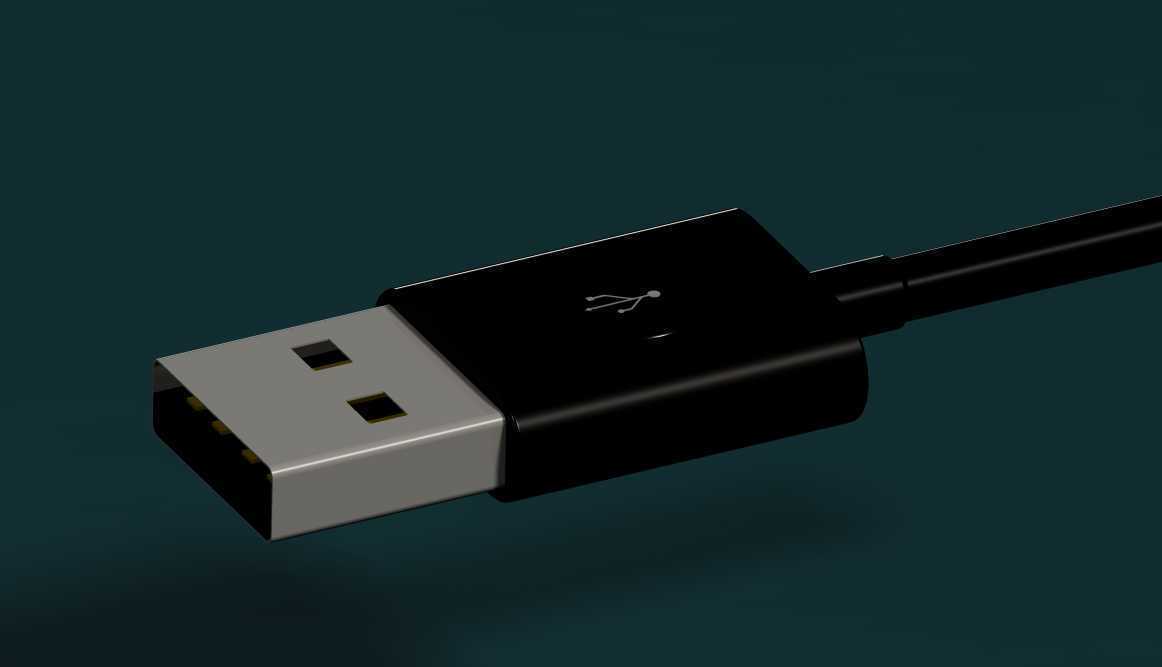

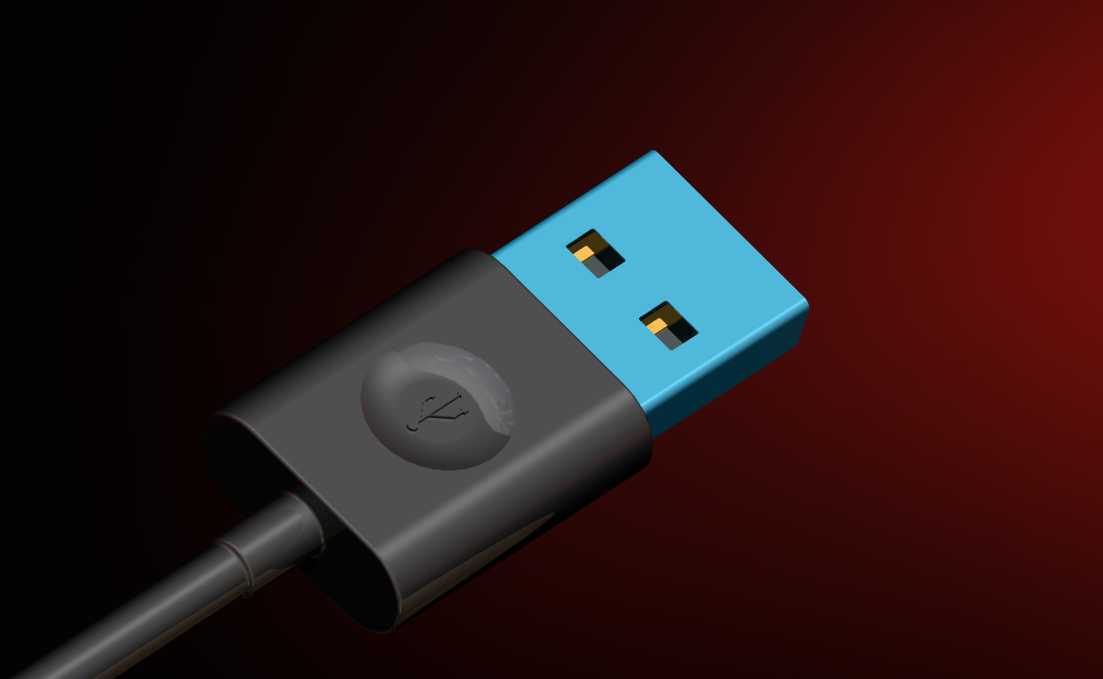

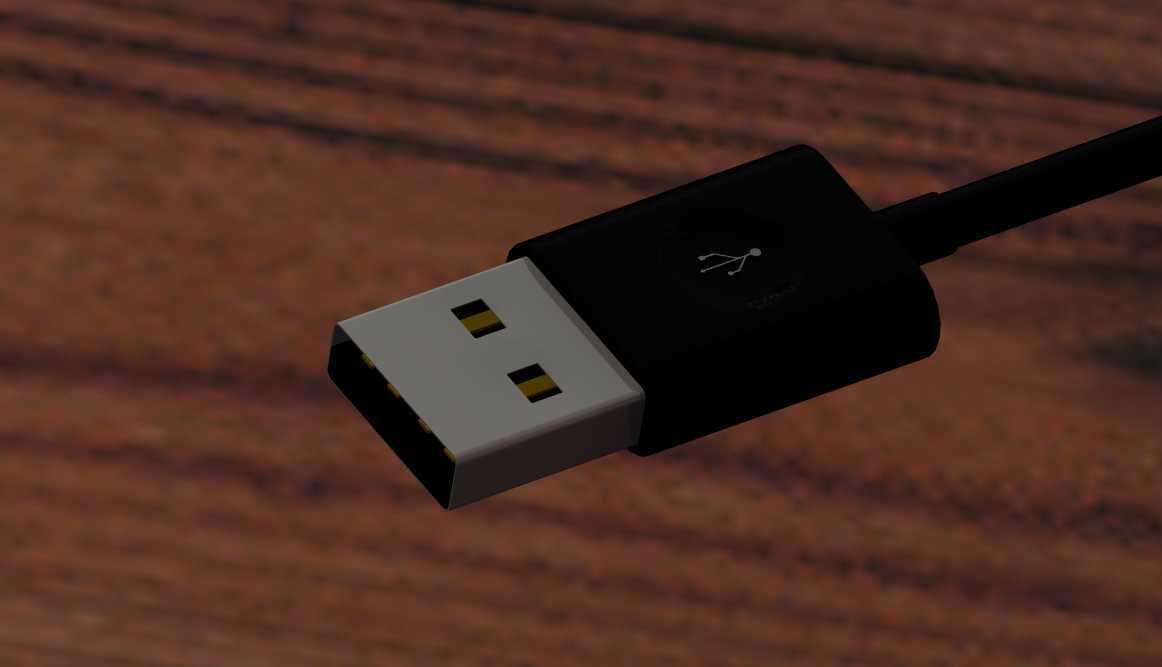

　　从结构设计逻辑来看，这款数据线的Type-A公端金属外壳采用标准0.3mm厚的不锈钢冲压成型，外壳表面做哑光镀镍处理，既保证插拔过程中的耐磨性能，也能形成连续的电磁屏蔽层，减少数据传输过程中的外界电磁干扰，金属外壳与内部胶芯的配合间隙控制在0.05mm以内，避免多次插拔后出现公头松动、接触不良的问题。公端内部的胶芯采用耐高温阻燃PBT材质注塑成型，四个导电触片采用磷青铜基材，表面镀金厚度控制在0.8μm，平衡导电性能、抗腐蚀能力与制造成本，触片的接触压力按照USB规范设定在0.3N-0.5N区间，保证插拔时接触可靠，同时不会因为压力过大导致母座触片过度磨损。

　　线材部分的结构从内到外依次为信号芯线、电源芯线、铝箔屏蔽层、编织屏蔽层、外被护套。其中信号芯线采用28AWG的多股绞合镀锡铜线，差分对做双绞处理，绞距控制在12mm以内，降低高速数据传输时的信号串扰；电源芯线采用24AWG的多股裸铜线，满足1A以内的电流传输需求，线损控制在规范允许范围内。铝箔屏蔽层采用单面铝塑复合膜，覆盖率100%，金属面朝内与编织层形成连续导通的屏蔽腔体，编织屏蔽层采用64编0.1mm直径的镀锡铜线，编织密度达到85%以上，进一步抑制外界射频干扰，也能提升线材的抗拉伸、抗弯折性能。外被采用环保PVC材质，邵氏硬度控制在85A左右，表面做细微磨砂处理，握持时不易打滑，同时具备不错的耐油污、耐低温性能，日常使用中不容易出现开裂、粘手的老化问题。

　　线身与两端接头的衔接位置做了加长的SR应力释放结构，也就是日常所说的网尾，这个位置是线材弯折失效的高发区域，设计时将SR部分的长度做到15mm，从接头处的硬胶逐步过渡到线身的软胶，硬度梯度变化，弯折时的应力会均匀分散在整个SR段，不会集中在硬胶与软胶的衔接位置，按照常规使用的弯折角度测试，这个结构可以承受超过10000次的90度弯折而不出现芯线断裂的问题。接头外壳的注塑部分采用PC+ABS合金材质，表面做高光黑色处理，外壳上模压清晰的USB标识，方便用户识别插接方向，避免反插损坏接口。

　　从安装与适配边界来看，这款数据线的Type-A公端整体外形尺寸严格遵循USB-IF规范，长度14mm，宽度12mm，厚度4.5mm，插入母座后的有效配合长度为10mm，不会出现公端过长顶坏母座内部结构、或者过短导致接触不良的问题。线身整体外径控制在3.5mm，常规使用时的弯曲半径不小于15mm，布线时不会因为线身过硬导致走线困难，也不会因为线身过软容易出现缠绕打结的问题。在实际应用场景中，这款数据线既可以用于手机与电脑之间的照片、通讯录、媒体文件同步传输，也可以连接标准USB充电器为手机提供充电支持，在工业调试场景中，也可作为部分带USB调试接口的便携设备的临时连接线，满足短距离的数据传输与小功率供电需求。

　　设计过程中还需要考虑长期使用的可靠性，比如公头金属外壳与注塑外壳的结合位置做了倒扣结构，注塑时胶料填充到倒扣位置，避免长期插拔后金属外壳与胶壳分离；芯线与公端触片的焊接位置做了点胶固定，避免拉扯线材时焊点脱开；屏蔽层与公头金属外壳做360度环形导通，保证屏蔽效能的连续性，不会因为接地不良导致传输数据出错。这类看似结构简单的连接线，每一处尺寸细节、材料选型都直接影响实际使用的寿命与可靠性，在建模过程中需要把各个配合位置的公差、材料的形变特性都考虑进去，才能还原出符合实际生产要求的结构，而不是只做外观层面的曲面造型。
