带固定支架的便携平板终端结构设计

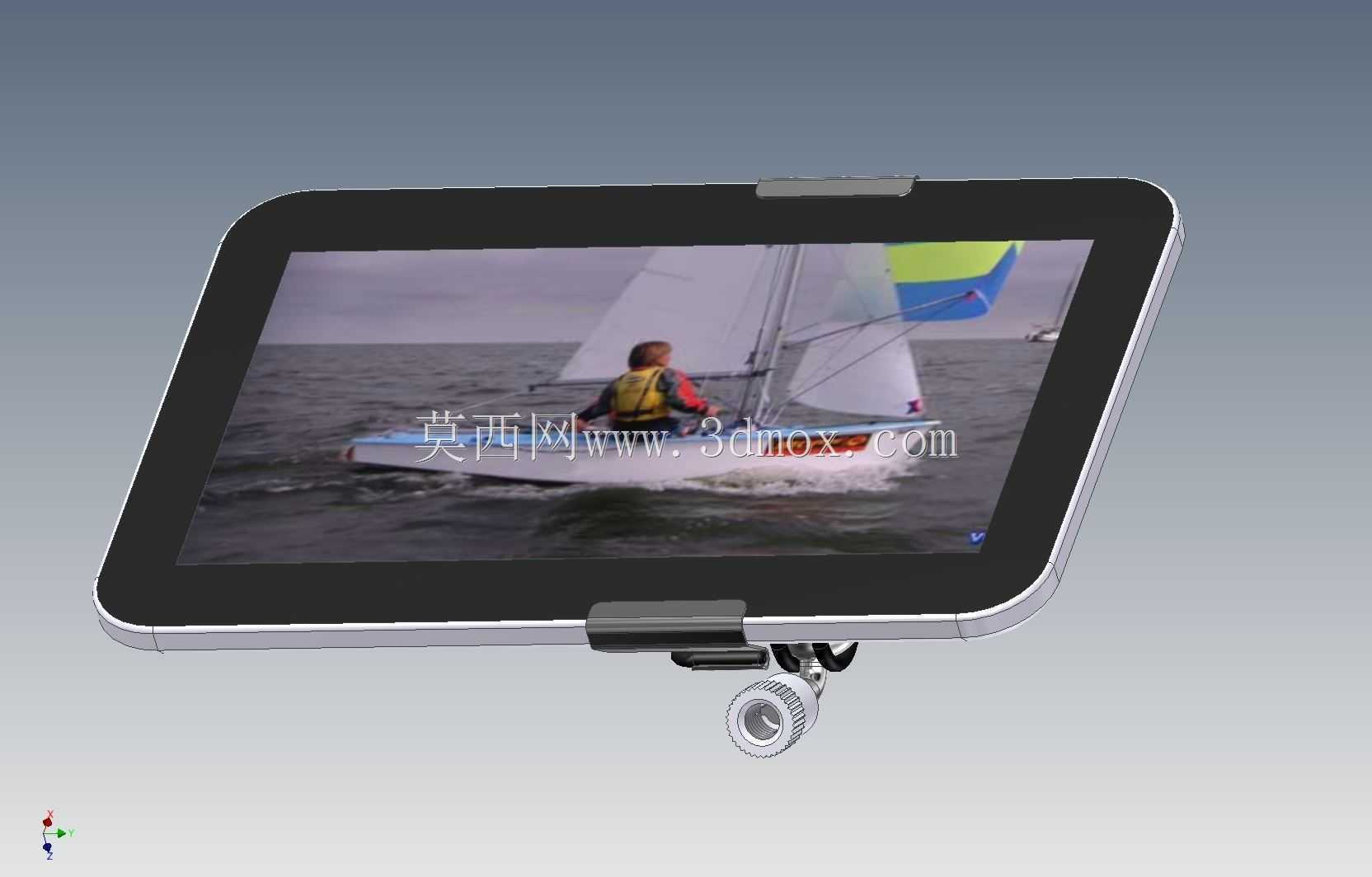

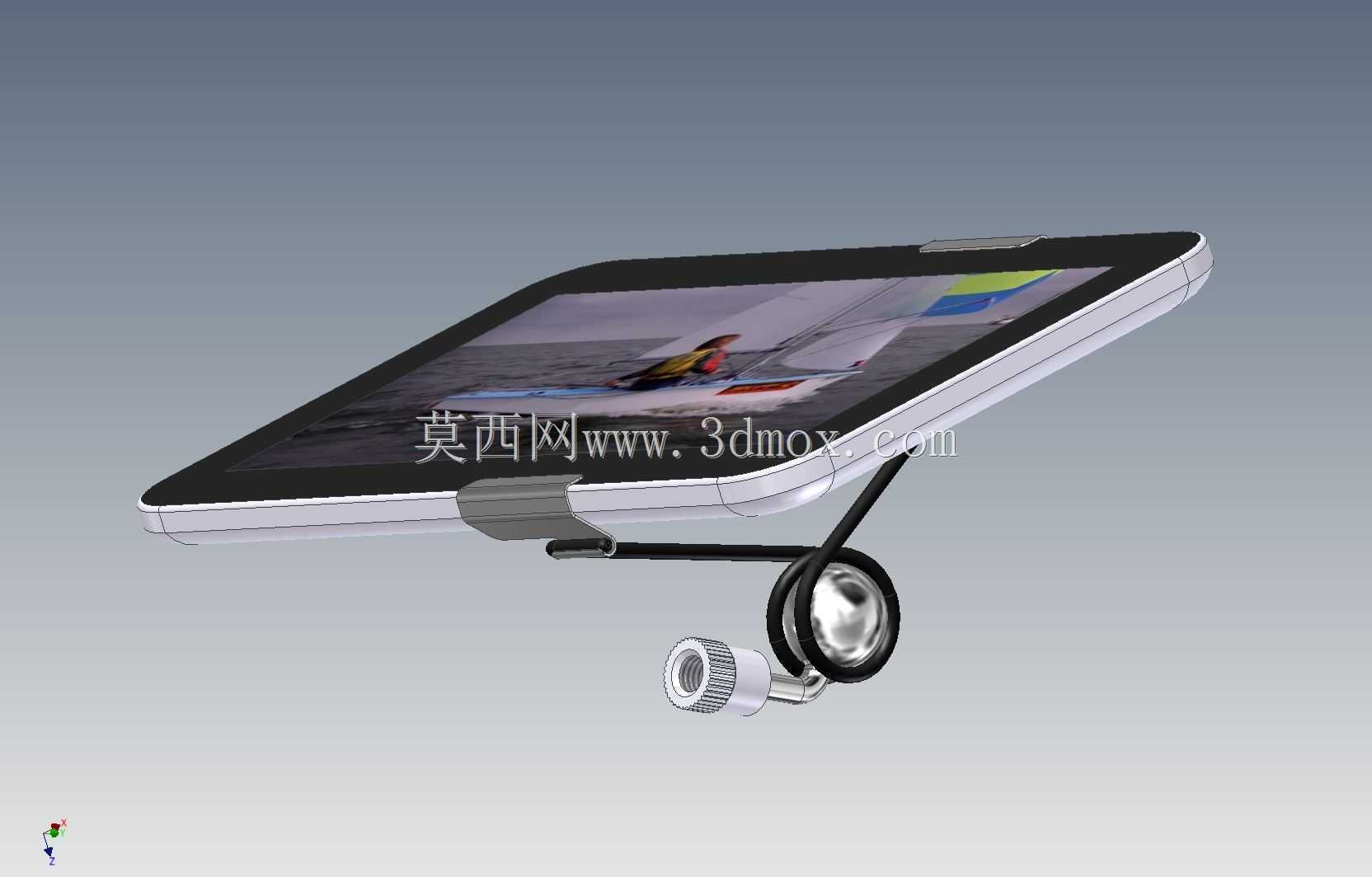

　　这款带可调固定支架的平板终端结构，核心面向户外移动作业、车载导航、现场巡检等多场景的便携显示需求，区别于普通消费级平板的裸机设计，整套结构将显示主体与快装固定组件做了一体化整合，解决了常规平板在非手持场景下缺乏可靠固定点位、角度调节受限的痛点。从结构组成来看，主体显示部分采用圆角矩形的窄边框壳体，屏幕可视区域占比控制在合理区间，壳体边缘做了等厚度的圆弧过渡，既避免直角结构的磕碰损伤，也能在跌落时分散边角的冲击应力，壳体背部预留了支架安装的定位槽，不需要额外粘贴辅助配件，直接通过卡扣与底部的支撑组件实现刚性连接。底部的固定支架采用球头铰接结构，球头部位做了滚花防滑处理，配合锁紧旋钮可以实现水平方向360度旋转、

　　垂直方向正负45度的俯仰角度调节，锁紧后不会出现屏幕下垂、角度偏移的问题，支架底部预留了标准的外接安装接口，可以适配桌面底座、车载吸盘、墙面挂架等多种外接固定基座，不需要额外定制转接件就能完成不同场景的安装切换。在安装边界的尺寸控制上，整套结构的整体厚度控制在18mm以内，其中平板主体部分厚度12mm，支架凸起部分厚度6mm，不会因为加装支架导致整体过于臃肿，横向宽度控制在260mm，纵向高度180mm，适配主流10寸级显示面板的安装尺寸，支架的夹持接触部位做了软胶包覆，不会刮花平板壳体的表面涂层，同时软胶的压缩量可以补偿不同批次壳体的尺寸公差，保证装配后的间隙均匀，不会出现松动异响。设计过程中优先考虑了不同使用场景的适配性：

　　在车载场景下，支架可以固定在中控台或者前挡风玻璃位置，调节到驾驶员视线平齐的角度，用于导航、作业工单显示，不会因为车辆颠簸导致屏幕移位；在户外巡检场景下，可以快速将支架从基座上取下，切换为手持模式，壳体的圆角设计贴合手掌握持弧度，长时间握持不会产生明显的硌手感；在桌面办公场景下，支架可以调整到合适的倾斜角度，作为显示终端用于图纸查看、数据填报，不需要额外购置桌面支架。结构的连接部位全部采用可拆卸设计，球头与支架主体之间通过螺纹锁紧，不需要专用工具就能完成拆解，方便后期更换磨损的锁紧垫片或者软胶垫，壳体的接口部位全部做了下沉式设计，外接充电线、数据线的时候不会被支架挡住，接口周围预留了10mm的操作空间，方便插拔线材。

　　考虑到户外使用的需求，壳体的拼接缝隙控制在0.1mm以内，能够阻挡日常使用中的灰尘进入机身内部，支架的金属部件全部采用防锈处理，在高湿度的户外环境下长时间使用也不会出现锈迹，锁紧旋钮的表面做了防滑纹理，戴着手套也能轻松完成角度调节的锁紧与松开操作。整套结构没有做多余的装饰性设计，所有的结构特征都服务于功能需求，边框的宽度刚好容纳内部的显示排线与固定螺柱，没有浪费多余的结构空间，支架的受力部位做了局部加厚处理，在反复调节角度的使用过程中不会出现断裂变形，球头的配合间隙控制在0.05mm，调节时阻尼感均匀，不会出现卡顿或者过松的问题。
