轮式搭载机械臂无人作业载具结构设计

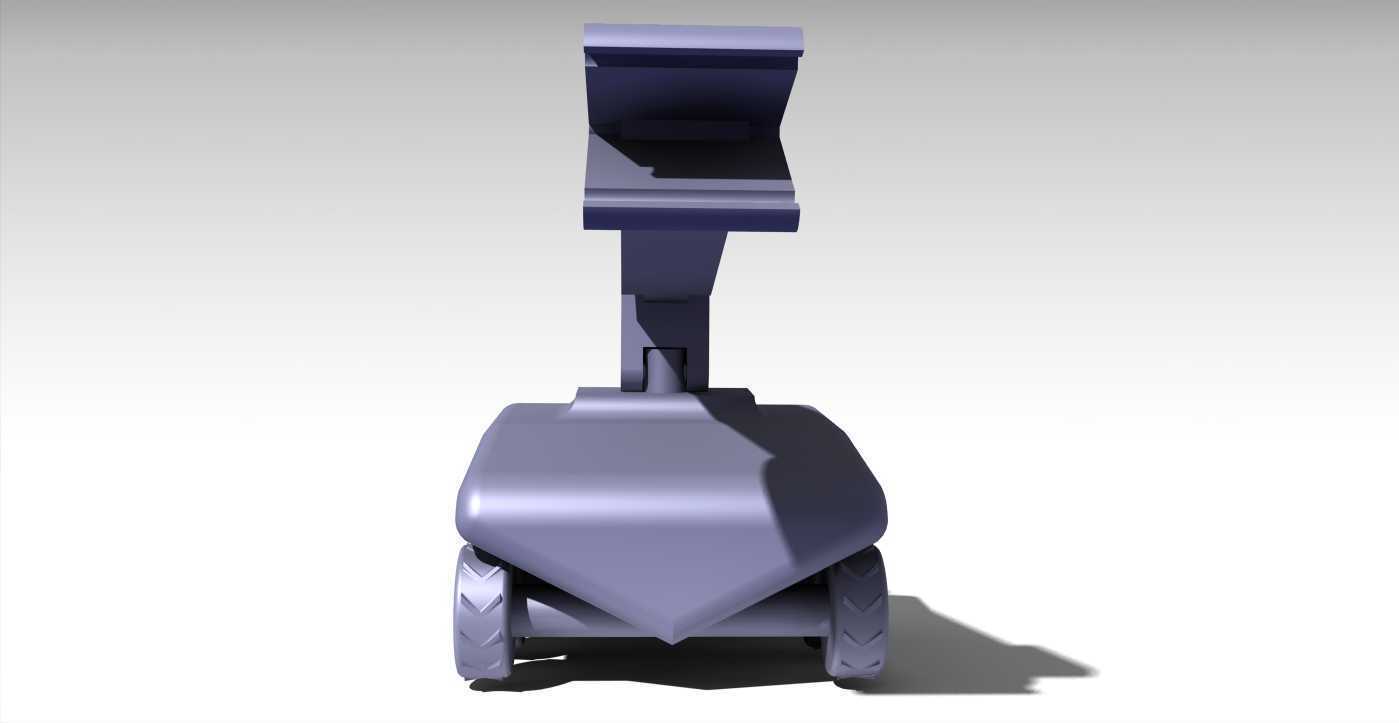

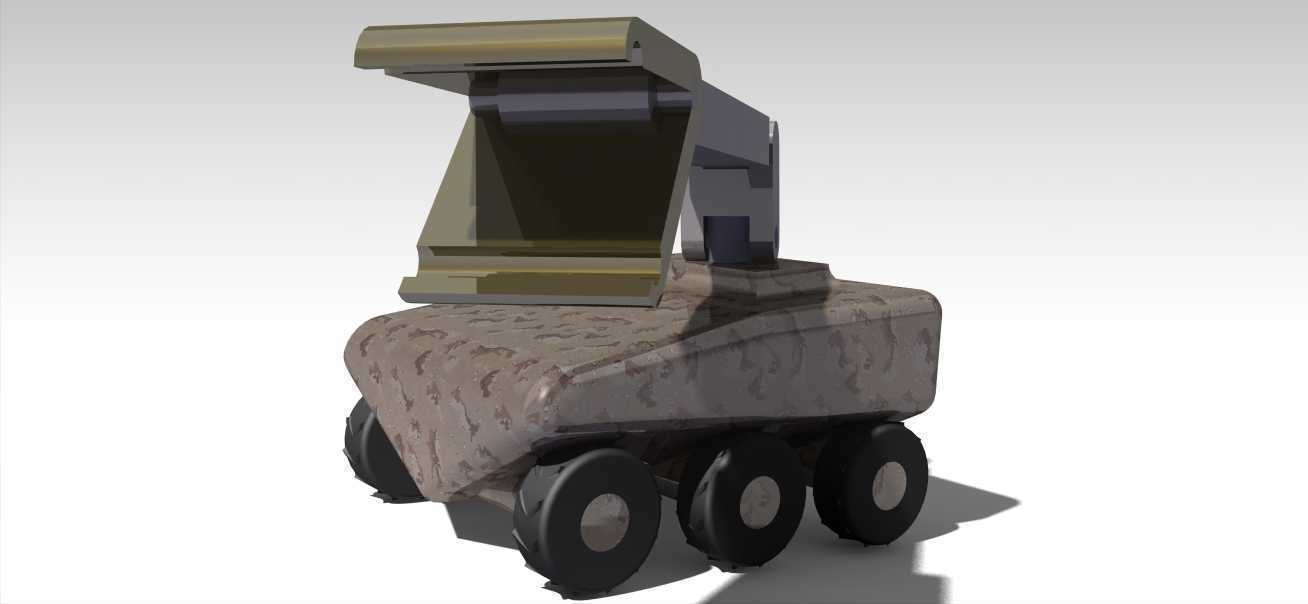

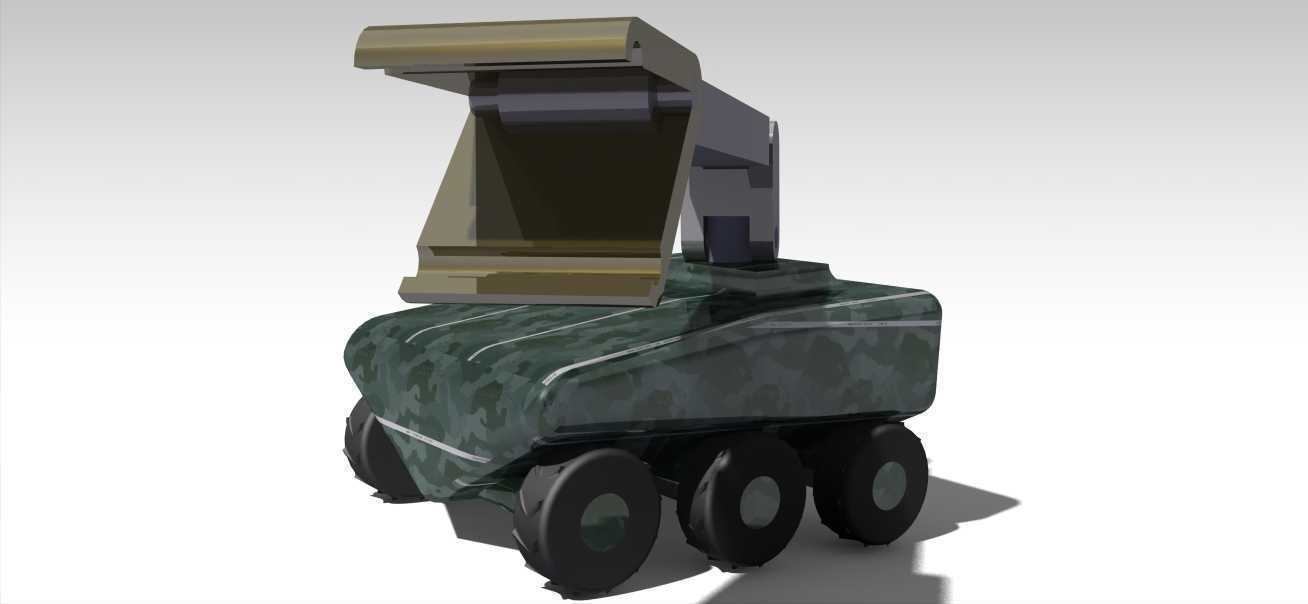

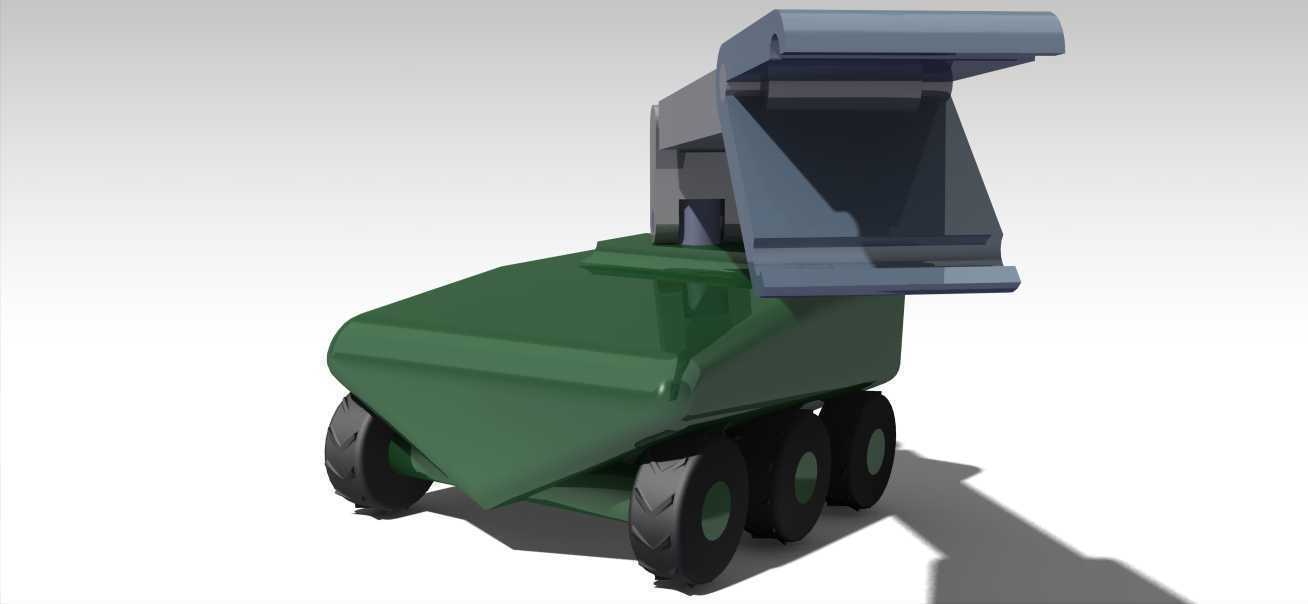

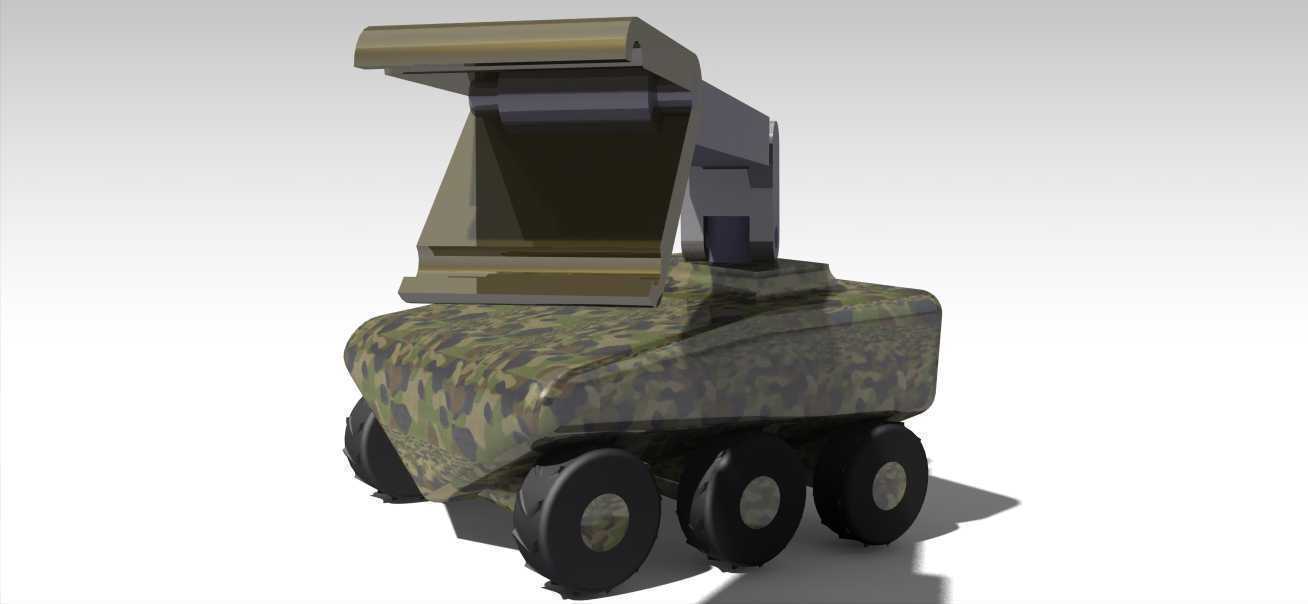

　　该轮式无人作业载具的三维结构设计，核心围绕非结构化场景下的近距离作业需求展开，区别于常规航拍类无人机的空中作业逻辑，这款地面轮式平台更适配厂区巡检、高危区域物料转运、狭窄空间作业探查等地面场景的使用需求。从底盘布局来看，采用六轮承重结构，单侧三个轮组沿底盘纵轴依次排布，这种布局相比四轮结构拥有更大的接地面积，在碎石、轻度泥泞等非铺装路面行驶时，能有效降低单轮接地比压，减少陷车风险，同时轮组的安装支座预留了独立悬架的安装空间，可根据实际作业场景的路面平整度，选配弹簧阻尼悬架结构，适配颠簸路面的通行需求。底盘主体采用楔形车头设计，前部倾斜的装甲式外壳并非单纯的造型考量，倾斜角度经过碰撞受力校核，在低速碰撞障碍物时，斜面结构可将正面冲击力分解为垂直方向的分力，减少正面刚性碰撞对底盘内部电控组件的冲击，同时楔形结构能缩小车头的转弯盲区，让前端视觉传感器的探测范围更贴近地面，减少近距离障碍物的探测死角。

　　上部搭载的折叠式机械臂采用多段铰接结构，臂架收拢状态下整体贴合底盘上部的安装基座，不会超出车体的宽度与高度边界，满足狭窄通道通行、仓储堆叠存放的尺寸要求；臂架展开后，前端作业接口可根据任务需求更换不同属具，比如搭载夹持模块可完成小型物料的抓取转运，搭载探测模块可完成管道内部、设备底部等人员难以抵达区域的探查作业，搭载作业工具可完成轻度的拆装、清理类工作。臂架的铰接转轴处预留了驱动元件的安装位，可适配液压驱动或伺服电驱两种方案，重载作业场景下选用液压驱动能提供更大的夹持与举升力矩，轻载高精度场景下选用伺服电驱可实现更精准的臂架姿态控制。

　　从安装边界来看，底盘上部的机械臂安装基座采用标准化法兰接口，法兰盘的螺栓孔位按照通用工业属具的安装尺寸设计，无需额外加工转接板即可适配多数常规作业属具；底盘内部预留了电控舱、动力舱的安装空间，动力舱的尺寸边界可容纳常规锂电池组或小型燃油动力单元，根据续航需求灵活选配动力方案，电控舱预留了传感器、控制器的安装导轨，可根据作业需求加装激光雷达、视觉摄像头、避障传感器等组件，无需对底盘主体结构进行二次切割改造。车体侧面预留了维护舱门的安装位，日常维护时可直接打开侧舱门完成动力组件、电控组件的检修更换，无需拆解上部的机械臂结构，降低后期维护的拆装工作量。

　　轮组的安装位置经过重心校核，机械臂完全伸展至前端最大作业半径时，整车的重心投影仍落在六轮围成的支撑多边形内部，不会发生前倾倾覆，同时底盘后部预留了配重块的安装槽位，当搭载大重量作业属具时，可在后部加装对应重量的配重块，进一步提升大负载作业时的整车稳定性。车体外壳的各个拼接面均做了折边加强处理，相比平面板材拥有更高的结构刚度，在轻度剐蹭、碰撞时不易发生变形，外壳的安装采用可拆卸螺栓连接，损坏后可单独更换对应面板，降低维修成本。这款载具的设计没有追求冗余的复杂功能，所有结构设计均围绕地面无人作业的实际需求展开，在保证结构强度、作业稳定性的前提下，尽可能压缩了整车的外形尺寸，让其能在更多狭窄、高危的作业场景中替代人工完成相关作业任务。
