四旋翼多旋翼飞行器机架结构三维设计

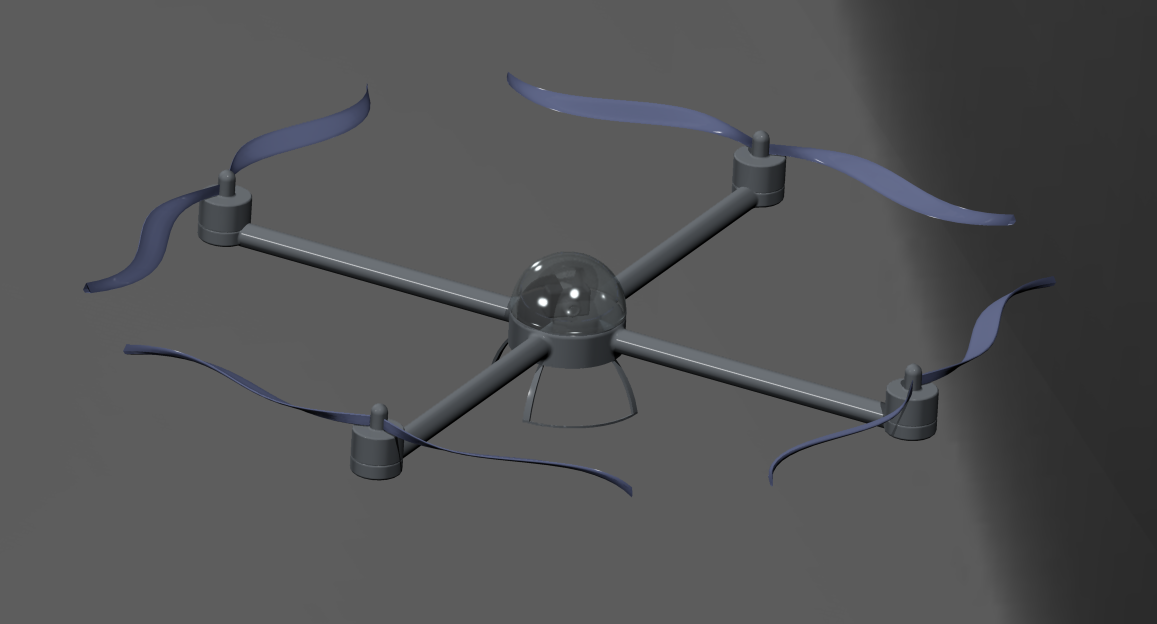

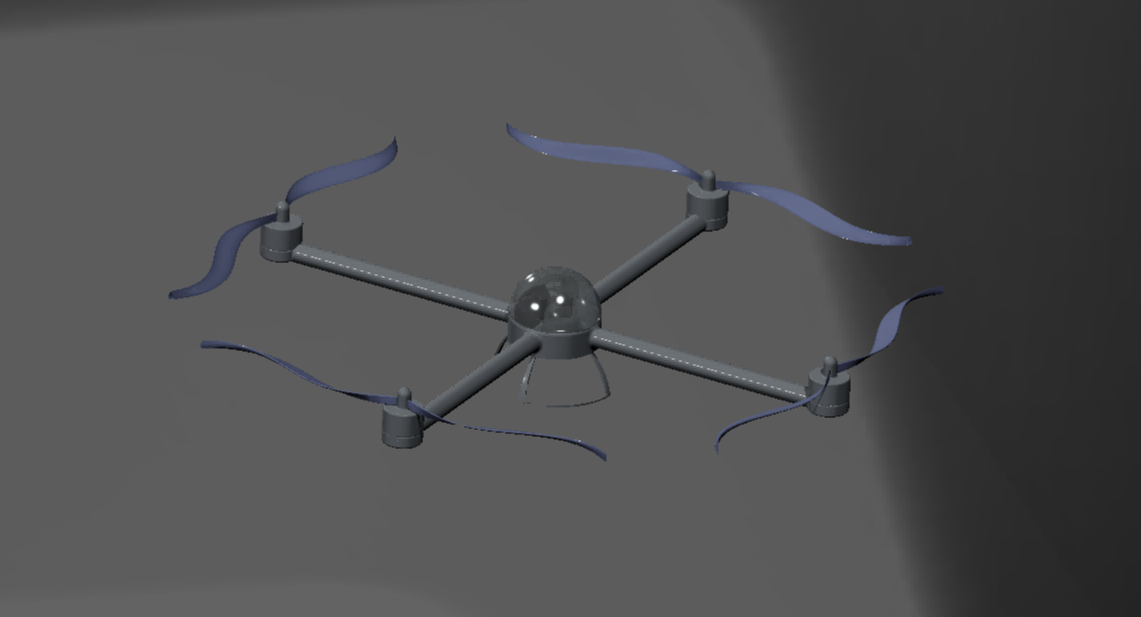

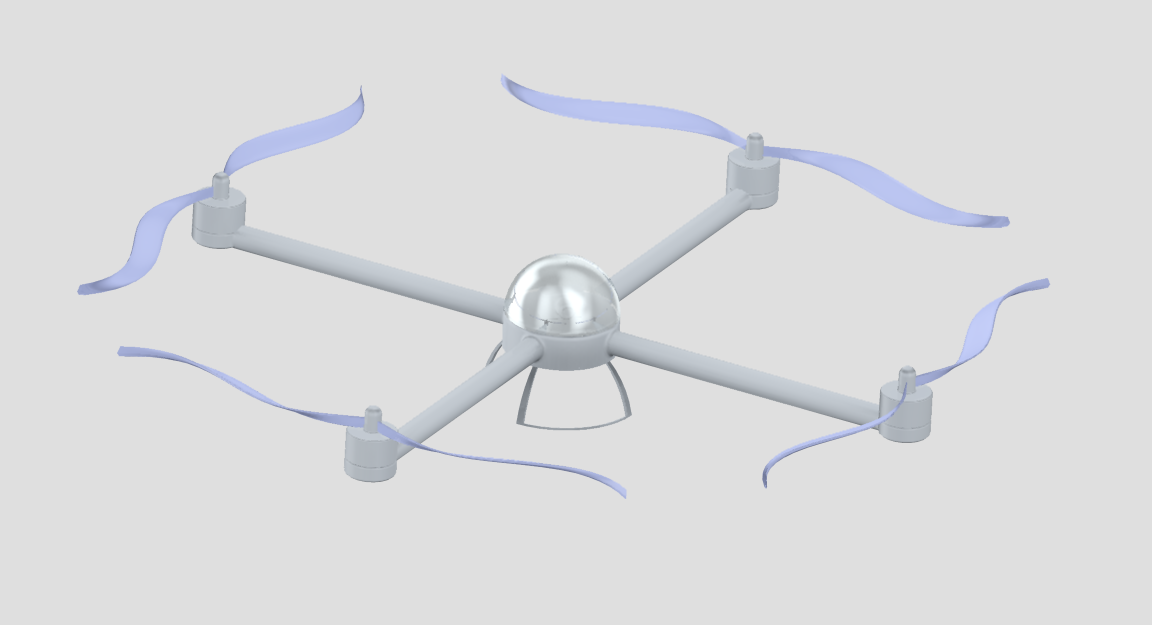

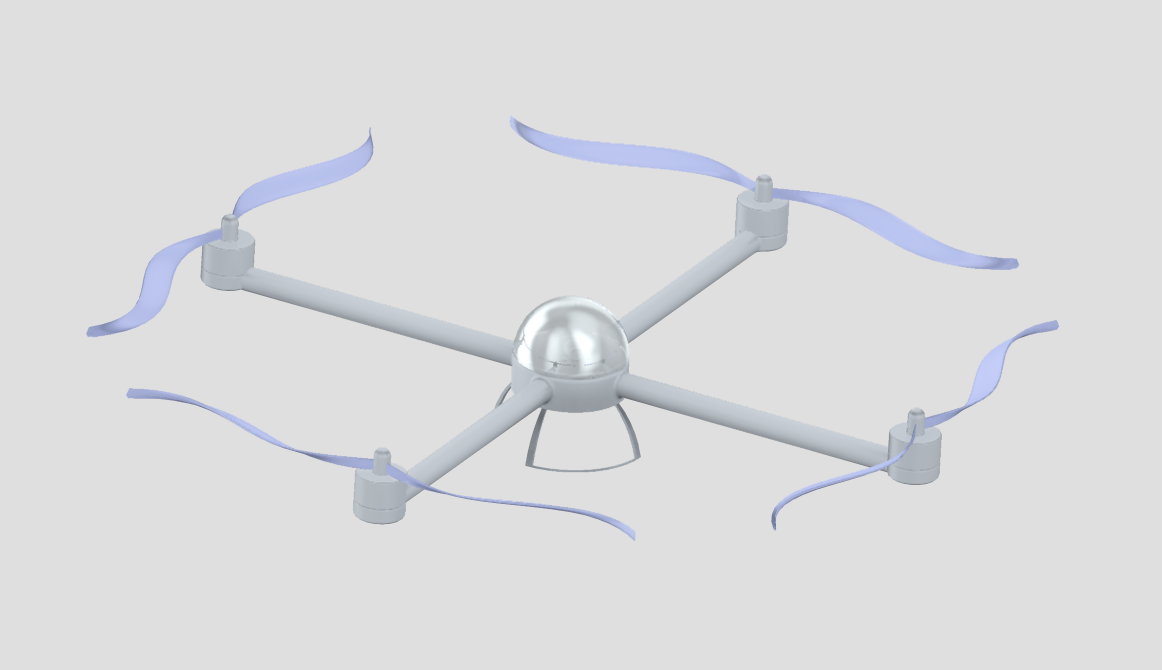

　　这款四旋翼飞行器的机架结构设计，首先要匹配低空近场作业的实际使用需求，不管是日常的航拍取景、农林区域的小范围植保辅助，还是电力线路的近距离巡检、应急场景下的轻量物资投送，这类四旋翼结构都能凭借灵活的起降特性适配场景——不需要专用的起降跑道，一块平整的硬质地面就能完成起降操作，对作业环境的包容度远高于固定翼类飞行器。从结构布局来看，采用X型交叉的机臂分布方案，四个旋翼安装座分别位于机臂末端，中心位置预留飞控板、电池、任务载荷的安装腔体，这种布局的核心优势是动力输出对称，飞控系统调整姿态时的响应延迟更低，悬停状态下的机身稳定性更好，不会出现单侧动力冗余导致的姿态偏移问题。机臂部分采用等长设计，相邻机臂的夹角严格控制在90度，

　　保证每个旋翼的旋转平面不会出现气流干涉，旋翼旋转时产生的下洗气流能够顺畅通过机身周边，不会因为结构遮挡产生紊流影响飞行稳定性，同时机臂的截面做了圆弧过渡处理，降低飞行过程中的风阻，减少不必要的动力损耗。旋翼的安装座预留了标准的电机安装孔位，适配市面上主流的外转子无刷电机安装尺寸，安装座与机臂的连接位置做了加强筋结构，避免飞行过程中机臂出现高频振动，影响飞控传感器的采样精度，也能降低硬着陆时机臂断裂的风险。中心舱体采用半球形上盖加锥形下底的外形设计，上盖的圆弧曲面能够引导气流顺滑流过机身顶部，减少飞行时的空气阻力，下底的锥形结构可以收拢下洗气流，提升悬停时的升力利用效率，同时舱体内部做了分层安装位，上层可以放置GPS模块、数传天线，

　　中层放置飞控主板、电调模块，下层放置动力电池，重心严格控制在机身几何中心的铅垂线上，避免飞行过程中出现重心偏移导致的姿态修正负担。从安装边界来看，机臂展开后，旋翼旋转的最大外径控制在合理范围内，能够满足狭小空间内的穿行需求，比如楼宇之间的巡检、林间的航拍作业都能灵活通过，机臂末端的旋翼安装位与中心舱体的距离经过测算，既保证了旋翼气流不会干扰中心舱体挂载的任务设备，比如航拍相机、植保喷头，也不会让整机尺寸过大导致便携性下降。日常作业中，这类四旋翼结构的维护门槛较低，单个机臂或者旋翼出现损坏时，可以快速拆卸更换，不需要对整体机架进行拆解，中心舱体的快拆上盖设计，也能快速更换电池或者调整任务载荷，适配不同的作业场景需求。

　　设计过程中还考虑了不同载荷下的结构强度，机臂采用中空结构设计，在保证结构刚性的前提下尽可能降低自重，提升整机的续航表现，连接位置的壁厚做了针对性加强，应对飞行过程中的交变载荷，避免长期使用后出现结构疲劳。旋翼的安装角度做了微小的外倾设置，配合飞控的姿态调整逻辑，能够进一步提升飞行时的稳定性，尤其是在有风的户外作业场景下，微小的外倾角度可以让动力输出的抗风扰能力更强，减少姿态修正的频率，降低动力消耗。
