十字布局四旋翼多用途飞行载具结构设计

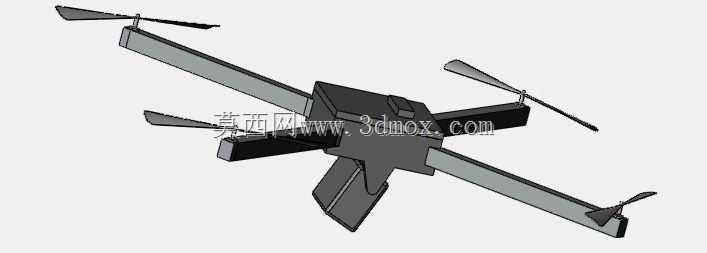

　　该四旋翼飞行载具采用十字形机架布局，四根机臂从中心机体呈90度夹角向外延伸，这种对称结构在飞行动力学控制上具备天然优势，四个旋翼分别布置在机臂末端，相邻旋翼转向相反，可通过调整不同旋翼的转速差实现俯仰、横滚、偏航以及垂直升降的全自由度动作控制，无需额外的舵面结构即可完成空中姿态调整，结构复杂度远低于固定翼或单旋翼带尾桨的飞行器。

　　从实际应用场景来看，这类结构的飞行载具可适配多种作业需求，在农林植保领域可挂载小型药箱完成低空施药作业，在测绘场景可搭载轻量化测绘模块完成小范围地形数据采集，在巡检场景可搭载可见光拍摄模块完成电力线路、厂区设施的日常巡检，也可作为教学实训载体用于飞控算法验证、航模结构组装实践。

　　设计过程中，机臂采用等长对称设计，保证四个旋翼的旋转中心到机体重心的距离完全一致，可大幅降低飞控系统的姿态解算复杂度，减少控制算法的补偿量，提升飞行稳定性。中心机体区域预留了充足的安装空间，可容纳飞控板、电池、信号接收模块以及任务载荷的安装位，机体与机臂的连接位置做了加强结构处理，可抵消旋翼高速旋转产生的振动传递，避免机载电子设备受振动影响出现工作异常。

　　旋翼采用两叶螺旋桨设计，桨叶长度与机臂长度做了匹配校核，保证相邻旋翼的旋转平面无重叠干涉，同时预留了足够的安全间隙，避免飞行过程中因机体形变导致桨叶碰撞。机臂的截面采用矩形结构设计，在保证结构强度的同时尽可能降低自重，减少飞行过程中的无效载荷消耗，提升续航表现。

　　安装边界方面，机臂末端的电机安装位采用标准孔位设计，可适配同规格的外转子无刷电机，中心机体的载荷安装面设置了通用安装孔距，可兼容市面上主流的轻量化任务载荷，机架整体的重心设计在中心机体的几何中心位置，挂载设备时可通过调整电池位置完成重心配平，避免出现重心偏移导致的飞行姿态失控问题。

　　结构设计上充分考虑了拆装维护性，机臂与中心机体采用可拆分连接方式，运输过程中可将机臂拆下减小外包装尺寸，作业现场可快速完成组装，单个机臂或旋翼出现损坏时可单独更换配件，无需整体更换机架，降低后期维护成本。旋翼下方预留了足够的离地间隙，降落时可避免桨叶直接接触地面造成磕碰损伤，机体底部预留了起落架安装位，可根据使用需求加装固定式或折叠式起落架，进一步提升降落过程的缓冲能力，保护机载设备。

　　从动力学特性来看，十字布局的四旋翼结构在姿态响应速度上表现优异，每个旋翼的转速变化可直接对应到相应方向的姿态调整，动作延迟低，操控精度高，适合对悬停稳定性有要求的作业场景，比如定点拍摄、精准悬停采样等作业任务。结构设计过程中对机臂的受力做了针对性优化，机臂靠近中心机体的位置做了加厚处理，可承受旋翼旋转产生的升力以及飞行过程中的气动载荷，避免机臂出现形变导致旋翼平面倾斜，影响飞行稳定性。
