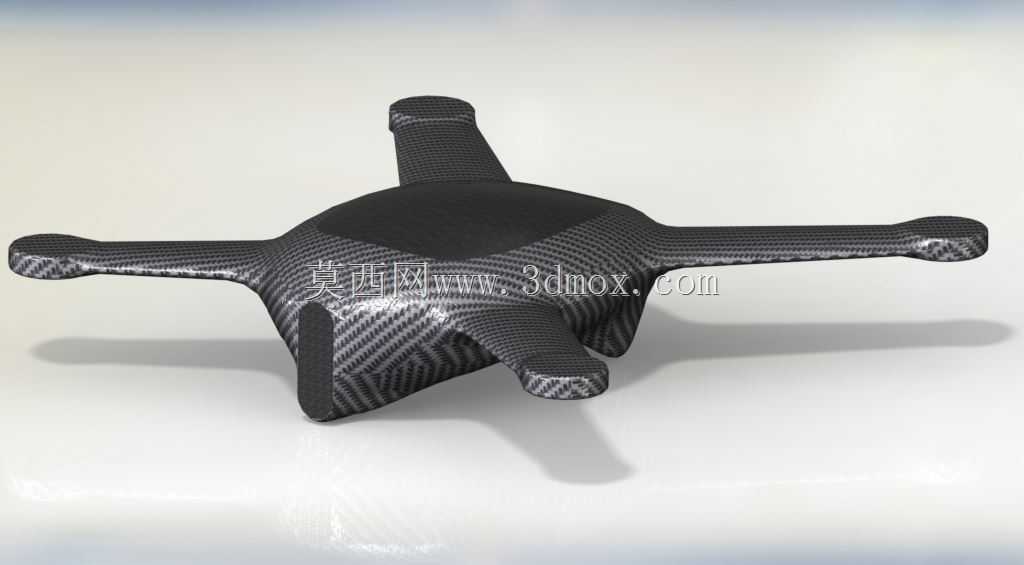

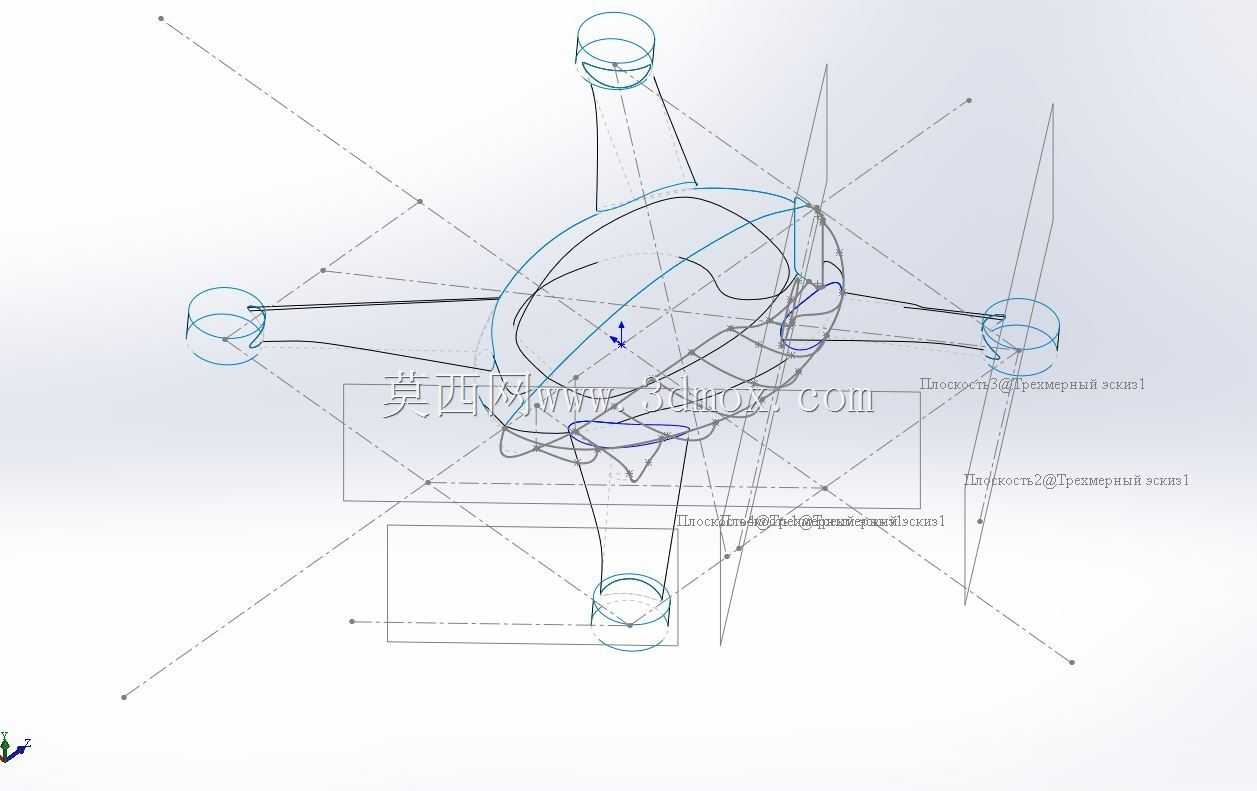

小型四旋翼飞行器主体机架结构设计

　　这款四旋翼机架的设计，首先围绕消费级低空作业场景的实际需求展开，日常可搭载轻量化图像采集模块完成小范围场地巡检、近地航拍、农田小区域作物长势巡查这类任务，也可作为高校无人机结构课程的教学验证载体，用来测试不同动力配比下的飞行姿态稳定性。从结构功能来看，整体采用中心集成式布局，中心舱段预留了飞控板、电池、电调的安装空间，四个机臂从中心壳体向外等角度延伸，机臂末端的电机安装座做了同轴度限位设计，能保证旋翼安装后旋转平面与机臂轴线垂直，减少飞行过程中的不必要振动。设计思路上优先考虑了结构减重与刚性的平衡，中心壳体采用曲面过渡造型，没有多余的直角凸起，既可以降低低空飞行时的风阻，也能避免应力集中在棱角位置，

　　日常轻微磕碰时曲面结构能更好分散冲击力，不会像直角结构那样容易出现开裂。机臂与中心壳体的衔接位置做了加厚处理，因为飞行过程中机臂会持续承受电机转动带来的交变载荷，加厚过渡段能提升连接处的抗疲劳强度，减少长期飞行后出现的结构松动问题。从安装边界来看，四个机臂的延伸长度控制在适配250mm级旋翼的轴距范围，机臂末端的安装座预留了标准电机的安装孔位，中心舱的内部空间可以容纳常规尺寸的3S锂电池与通用飞控模块，舱体上盖与下壳的配合面做了止口设计，组装后可以避免日常飞行中灰尘、零星雨滴渗入舱内影响电子元件工作。机臂末端的电机座平面做了平整度处理，安装电机时不需要额外加垫片调整，就能保证电机安装面与机臂的垂直度，降低调参时的校准工作量。

　　中心舱的底部预留了载荷安装位，可以根据不同作业需求挂载小型摄像头、迷你抛投装置或者气体检测模块，安装孔位采用通用间距设计，适配市面上多数轻量化机载配件。整体外形没有多余的装饰结构，所有曲面都服务于气动与结构强度需求，机臂的截面采用椭圆形设计，相比方形截面能降低飞行时的空气阻力，同时相比圆形截面有更好的抗弯折性能，在发生轻微碰撞时不容易出现永久变形。在结构验证阶段，这种对称式四臂布局的重心天然落在中心舱的几何中心位置，组装时不需要额外调整配重就能让整机重心落在旋翼升力的交汇点，能有效降低飞控的姿态修正负担，提升飞行时的续航表现与姿态稳定性。机臂与中心壳体采用一体化的结构设计思路，减少了额外的连接零件，既降低了整体重量，

　　也避免了拼接结构带来的装配间隙问题，长期使用后不会因为连接螺丝松动出现机臂晃动的情况。中心舱的边角位置做了圆弧过渡处理，在携带运输过程中不会划伤收纳包或者操作人员，日常起降时如果出现轻微的侧倾，圆弧边角也能起到一定的缓冲作用，避免壳体直接磕碰地面出现破损。
