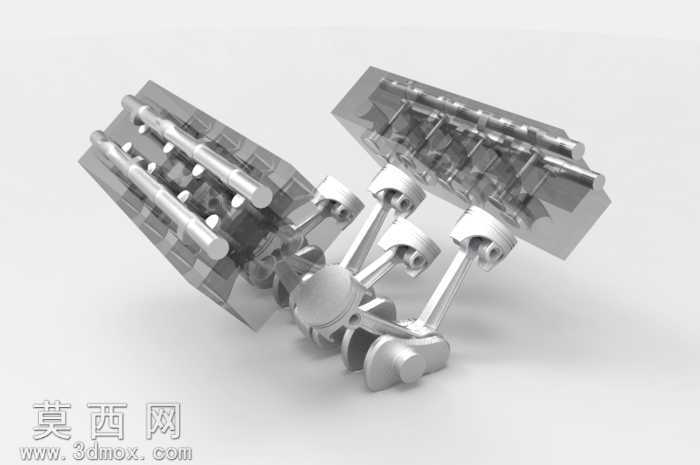

V型双缸发动机内部曲柄活塞结构三维模型

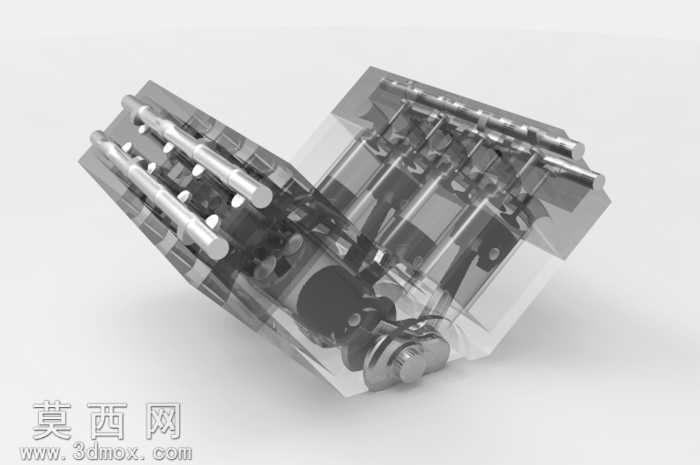

本模型为V型布局双缸动力单元的核心传动结构三维建模成果，建模过程严格遵循机械设计的尺寸配合规范，先以基准轴、基准面搭建整体装配定位框架，依次完成缸体、活塞、活塞销、连杆、曲柄轴等核心零件的独立建模。缸体部分采用半透明可视化处理，在保留外部轮廓完整性的同时，可清晰展示内部气道、活塞腔的排布结构，建模时对缸体内壁的配合公差、散热筋的排布细节做了精准还原，确保各腔体的同轴度、平行度符合实际装配要求。活塞部件建模还原了活塞环槽、销孔的细节结构，活塞与连杆通过活塞销实现铰接配合，连杆部分做了轻量化的结构优化，杆身截面采用工字型设计，兼顾结构强度与减重需求，曲柄轴部分完整还原了曲柄销、平衡块的结构，平衡块的配重角度经过参数化校准，可直观展示双缸交替做功时的曲柄运动轨迹。材质渲染阶段，金属运动部件采用哑光银灰色金属材质，模拟铸钢、铝合金机加工后的表面质感，半透明缸体采用低透明度的磨砂工程塑料材质，既区分了不同零件的材质属性，又不会遮挡内部传动结构的展示效果，各铰接配合面做了轻微的倒角、高光处理，突出零件的机加工工艺特征。整体装配采用自下而上的建模思路，先完成单个零件的参数化建模，再通过同轴配合、面重合配合、角度限位配合完成整体装配，可直观模拟活塞在缸体内的往复运动、连杆带动曲柄轴旋转的完整传动过程，模型完整还原了V型双缸结构的紧凑布局优势，两列缸体呈夹角排布，缩短了整机的轴向长度，同时平衡了往复运动的惯性力，可用于动力结构原理演示、液压传动结构教学、相关零部件的设计参考使用，各零件的配合间隙、结构尺寸均参照通用机械设计标准设定，具备较高的结构还原度与参考价值。
