鲁布戈德堡机械联动装置节段结构

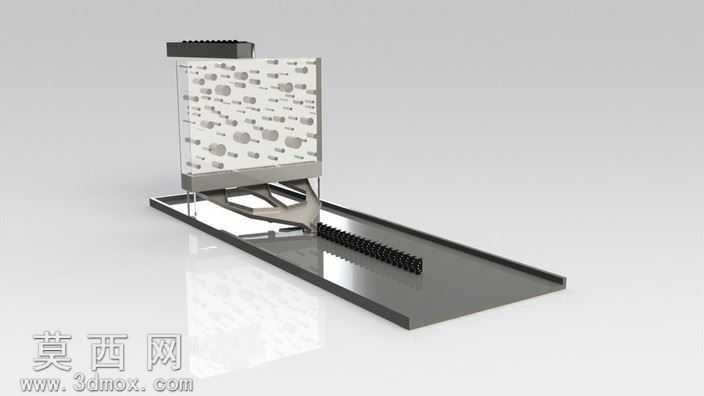

该作品为鲁布戈德堡机械的第三节段结构，采用SolidWorks完成全参数化三维建模，建模过程遵循机械设计的装配逻辑，对每一处零件的配合关系做了严谨定义，确保各运动部件不存在干涉问题，可完整还原装置的联动运行逻辑。建模阶段首先搭建底部的承载基座，采用带折边的平板结构作为整体承载基础，对基座表面做了平面度的参数约束，保证后续安装的各类机构拥有稳定的定位基准；基座上设置的长条形齿条结构，建模时严格按照标准齿条的齿形参数绘制齿廓，保证与配套齿轮的啮合精度，齿距、齿高参数均符合通用机械传动的设计规范。基座上方的倾斜支撑结构采用三角桁架式设计，通过多根支撑肋板形成稳定的承力结构，支撑上方的立板组件，建模时对支撑肋板的厚度、安装角度做了反复校核，确保立板组件安装后不会出现结构失稳的问题。立板组件表面做了阵列式的凸起与凹槽结构，这类结构是联动过程中的触发点位，建模时采用线性阵列加随机参数调整的方式生成，既保证点位分布的自然感，也确保每个点位的位置精度满足触发动作的行程要求。立板顶部设置的块状组件为该节段的动力触发输入端，建模时预留了与上一节段机构的对接接口，可实现多节段装置的顺畅拼接。渲染阶段采用金属材质为主的材质体系，基座、齿条、支撑结构赋予磨砂不锈钢材质，调整材质的反射率与粗糙度参数，还原金属构件的哑光质感，立板表面的凸起结构赋予亮面金属材质，与立板基底的材质形成视觉区分，突出触发点位的位置；场景采用柔和的漫反射光源，避免金属表面出现过强的反光遮挡结构细节，同时添加柔和的环境阴影，增强装置的立体感与真实感。整个结构的设计思路围绕鲁布戈德堡机械“以复杂机构完成简单动作”的核心创意，在保证结构可动性、装配合理性的前提下，兼顾了视觉上的精巧感，每一处传动结构都做了运动行程的仿真验证，确保机构运行时动作连贯顺畅，不会出现卡滞、错位的问题，完整呈现了创意机械装置的结构美感与机械逻辑。
