工业管道用楔式法兰连接闸阀结构

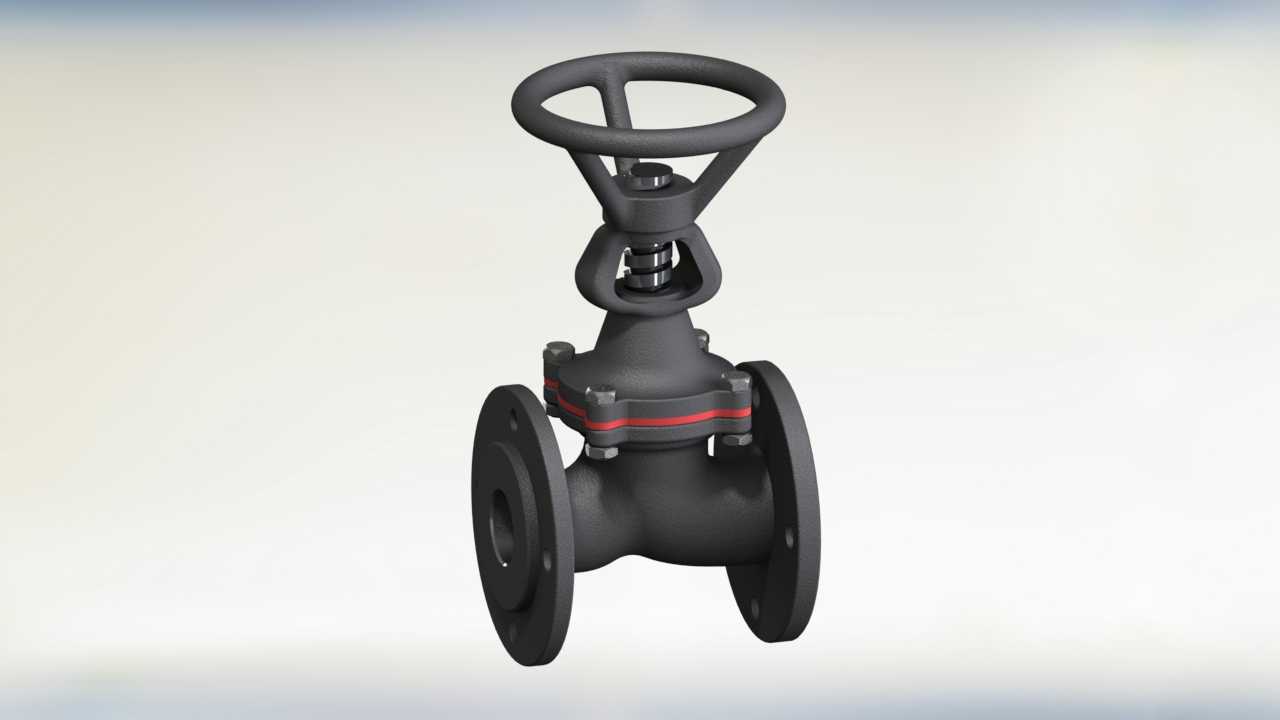

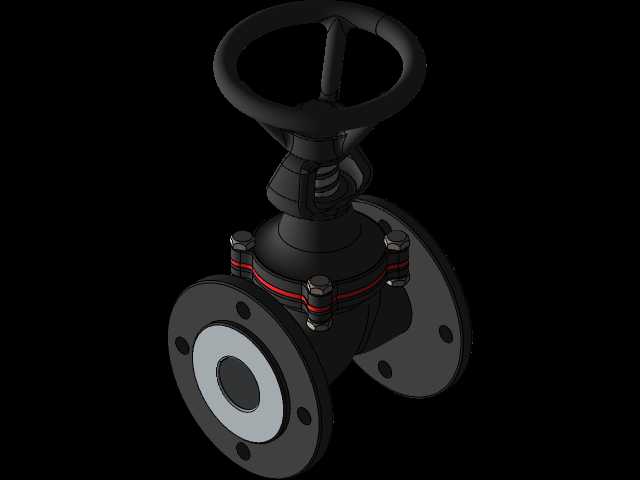

　　在石化、市政供水、热力管网、火电汽水系统这类对管路截断可靠性要求较高的工况里，楔式闸阀的应用占比一直不低，这类阀门的核心作用是在管路系统中实现介质的全通径截断或导通，正常运行时处于全开状态，阀瓣完全抬升离开流道，不会对管内介质造成额外的节流阻力，也不容易在流道位置积存介质杂质，适合输送清水、蒸汽、油品、弱腐蚀性化工介质等多种流体。从结构设计逻辑来看，这款楔式闸阀采用的是明杆结构设计，手轮转动时阀杆会做轴向升降动作，操作人员可以直接通过阀杆的伸出长度判断阀门的开合状态，避免出现误操作；楔式单闸板的密封面设计带有一定的楔角，关闭时依靠阀杆的下压力将闸板紧压在阀座密封面上，依靠楔面的贴合实现密封，相比平行闸板，

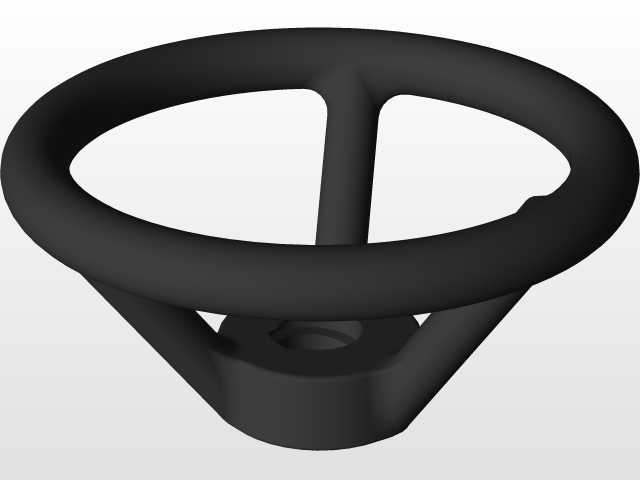

　　楔式结构对密封面的加工精度容错率更高，在介质温度变化带来的管路热胀冷缩工况下，依然能保持可靠的密封性能，不容易出现内漏问题。阀体部分采用法兰连接形式，两端法兰的密封面、螺栓孔中心距都匹配通用工业管道法兰标准，安装时可以直接和同压力等级的管路法兰对接，不需要额外做转接结构；阀体流道为直通式设计，全开状态下介质流向没有弯折，流阻系数仅为0.1~0.2左右，远低于截止阀的流阻，长距离输送工况下能有效降低管路的压损，减少泵组的能耗损失。手轮部分采用轮辐式结构，直径经过力矩匹配设计，操作人员不需要额外加力杆，仅靠手动转动就能实现额定压力下的阀门启闭，手轮和阀杆之间设置了推力轴承，降低转动时的摩擦阻力，即使在阀门前后存在一定压差的情况下，

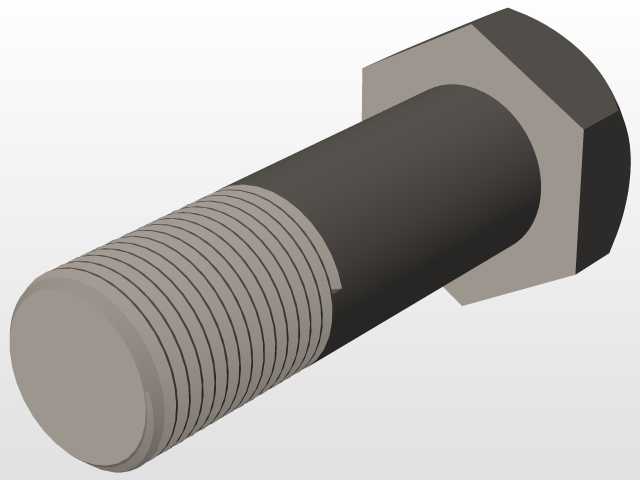

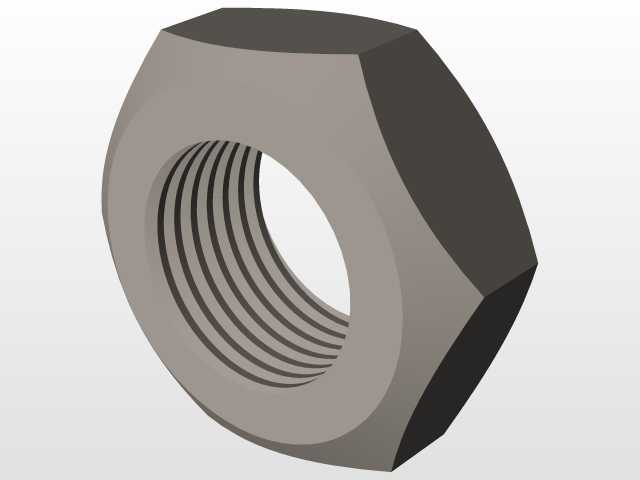

　　启闭操作也不会过于卡涩。阀盖和阀体的连接部位采用螺栓紧固加密封垫片的结构，中法兰位置的密封能承受对应压力等级的介质压力，不会出现外漏；阀杆穿出阀盖的位置设置了填料函结构，通过多层柔性石墨或者PTFE填料的压紧，实现阀杆动密封，在阀杆升降过程中也能保证介质不会从阀杆位置泄漏，填料压盖采用带调节螺栓的结构，长期使用填料出现磨损后，可以通过拧紧压盖螺栓补偿填料的压紧力，不需要拆解阀门就能完成密封维护。从安装边界来看，这款闸阀的结构长度、法兰外径、安装高度都符合对应通径压力等级的闸阀标准尺寸，在做管路布局设计时，可以直接按照标准阀门的安装空间预留位置，不需要单独定制安装空间；阀门的重心位于阀体中下部，

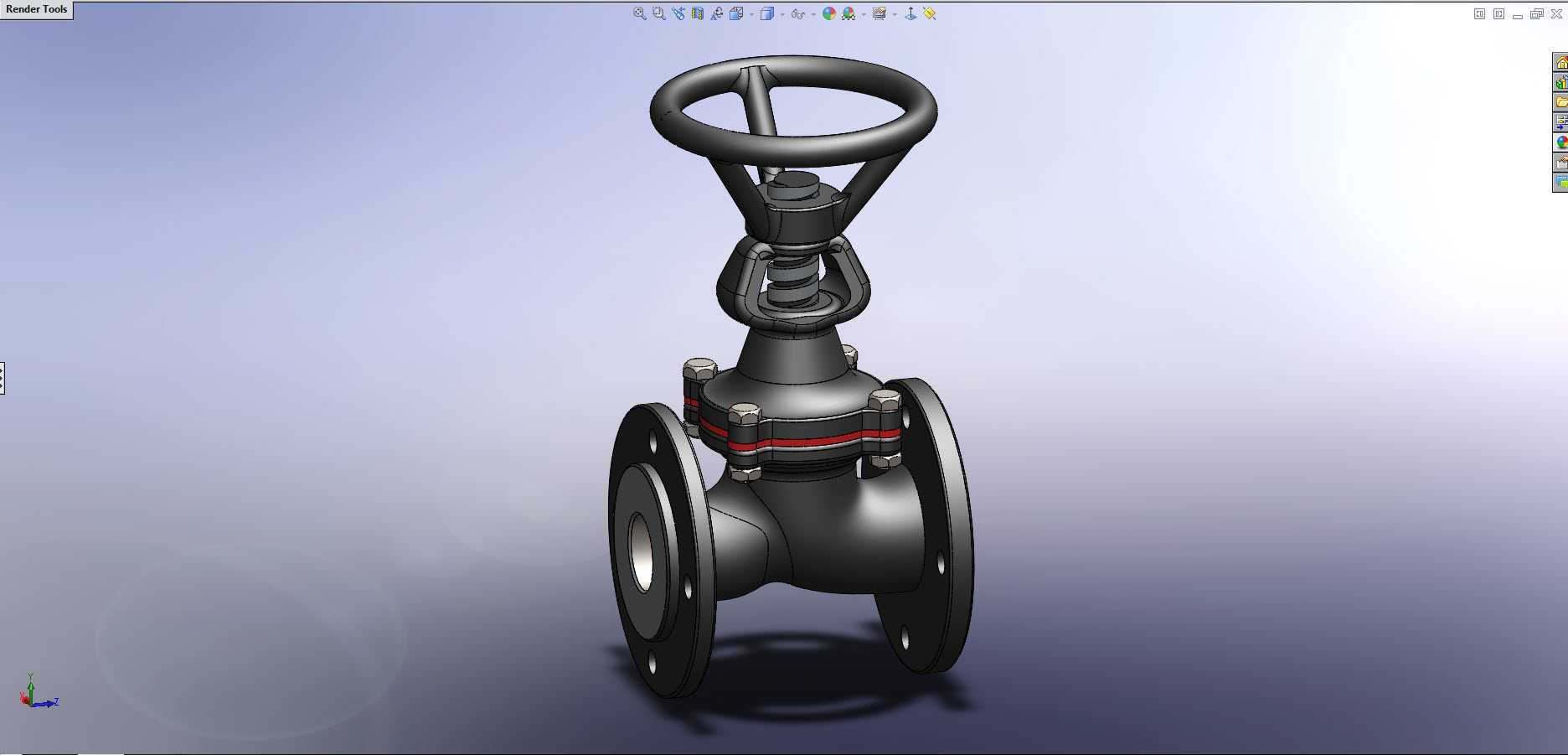

　　安装后不会因为重心偏移对管路法兰造成额外的弯矩，水平安装、垂直管路安装都能适配，不过在垂直管段安装时需要注意手轮的操作空间预留，保证操作人员能站在侧面完成手轮转动操作。在实际选型应用中，这类楔式闸阀不适合做节流调节使用，如果长期处于半开半关状态，高速流动的介质会冲刷闸板密封面，长期运行会造成密封面冲蚀磨损，导致关闭时出现内漏，因此在管路系统中通常作为截断阀使用，和节流类阀门配合完成管路的流量控制。建模过程中对各个部件的配合公差做了还原，比如阀杆和闸板的T型槽连接结构、阀杆螺母和手轮的配合、填料压盖和阀盖的间隙都按照实际加工装配要求做了预留，模型可以直接用于管路布局的干涉检查、阀门操作培训的结构演示，也可以作为同类型阀门改型设计的基础参考，在做工厂三维布置设计时，直接导入模型就能完成管路的装配匹配，不需要重新绘制阀门的外形轮廓，能有效提升管路设计的效率。
