彩弹鲍勃长洞察NT发射器结构三维设计

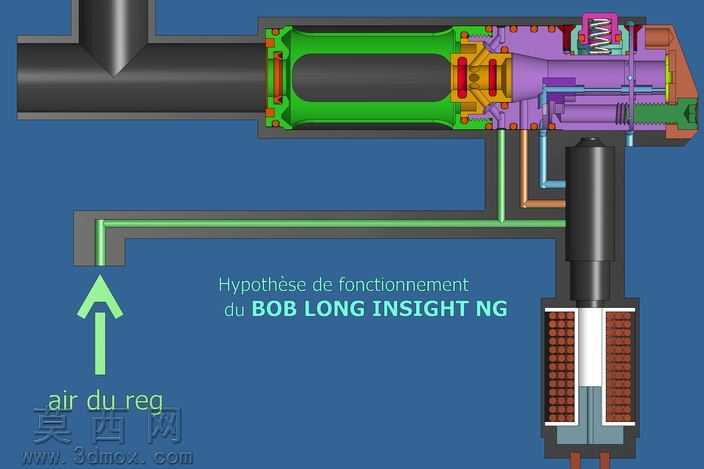

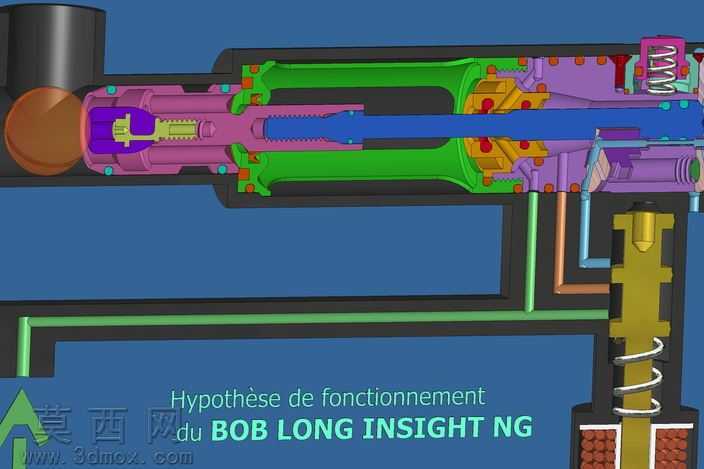

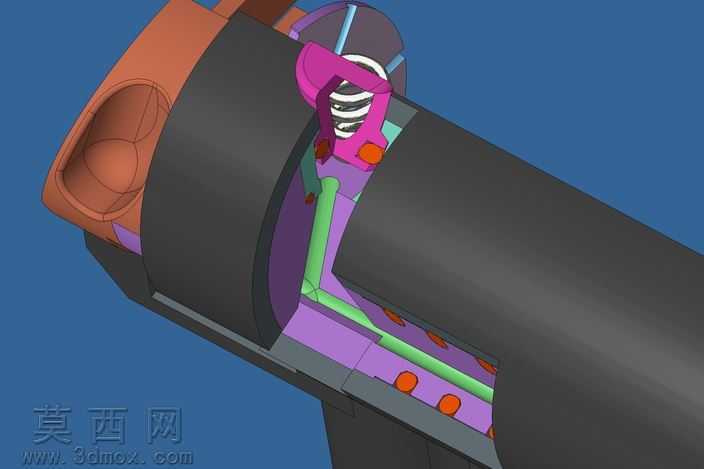

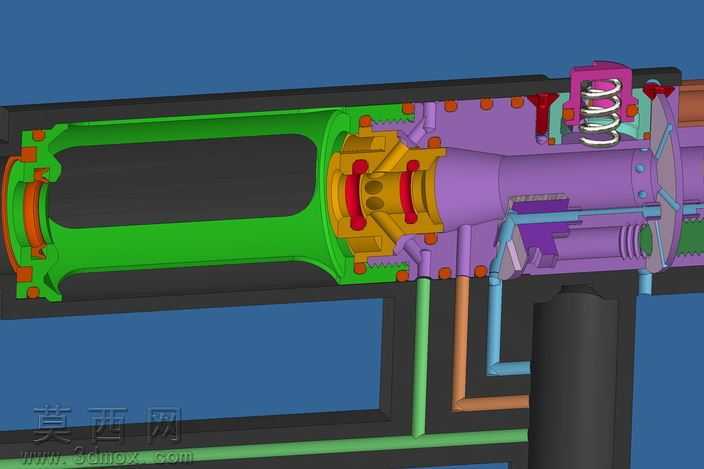

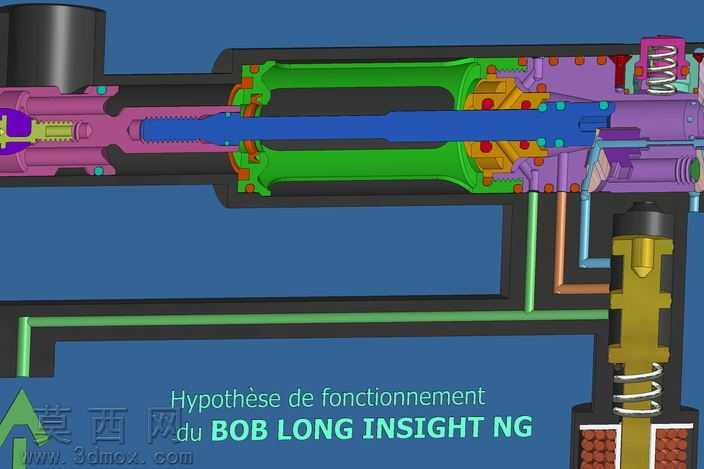

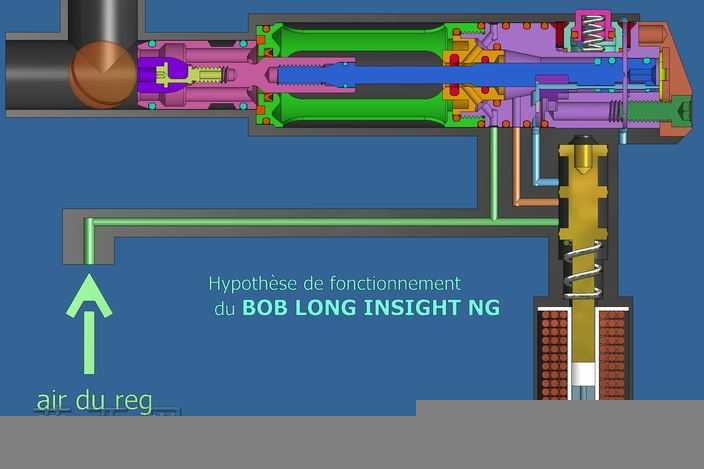

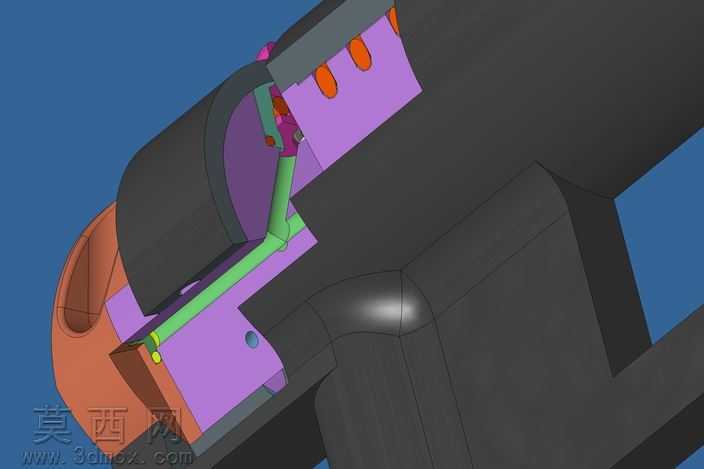

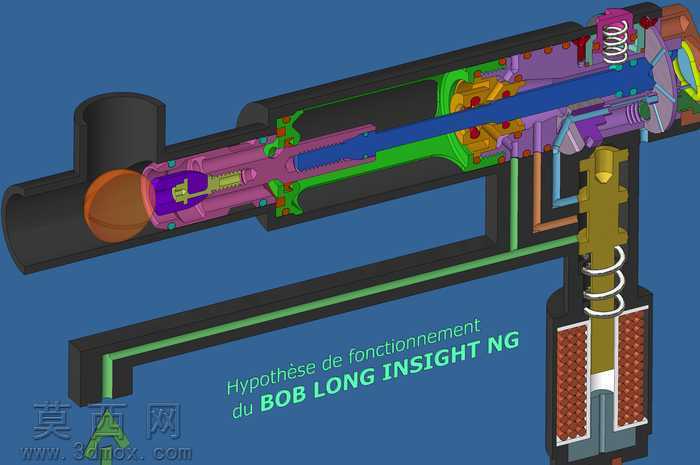

本作品为彩弹鲍勃长洞察NT发射器的全结构三维建模成果，采用剖面展示形式完整呈现设备内部的全部装配关系与运作逻辑，建模过程严格参照实物的尺寸比例与部件布局完成，确保各零件的装配公差、配合间隙完全符合真实产品的设计要求。建模阶段首先完成核心主体部件的轮廓搭建，按照发射通路、气动回路、击发组件、供弹结构四大功能模块拆分建模任务，对每一个零件的外形特征、连接结构、活动行程都做了精准还原：击锤组件的齿形啮合结构、气路管道的弯折走向、弹簧部件的螺距与线径、密封件的安装槽位都逐一进行参数化建模，避免出现结构干涉或者装配错位的问题。材质渲染阶段针对不同部件的材质属性做了区分设置：金属结构件赋予哑光金属材质，匹配钢制零件的磨砂质感；气动管路根据不同功能区分色彩，绿色管路对应低压输气通路、蓝色管路对应高压导气通路、紫色部件为击发传动组件、金色部件为气阀调节结构，通过差异化的色彩与材质表现，让剖面结构的层级关系清晰直观，无需额外标注即可快速区分不同功能的组件。结构设计上完整还原了该款发射器的工作逻辑：从前端弹膛的供弹定位、到中部击锤的往复运动路径、再到后部气阀的开闭控制、以及下方气瓶接口的调压结构，所有活动部件的运动行程、限位结构都做了完整的建模还原，可直观展示击发过程中气体的流动路径、机械部件的联动关系，能够清晰呈现从气体充入、击发释放、弹丸推送、气路复位的完整工作循环。整个建模过程对细小结构做了精细化处理，包括固定销钉的位置、密封圈的装配槽、调节旋钮的防滑纹理、弹簧的两端并圈结构都没有省略，保证模型的结构完整性与展示精度，既可以作为彩弹发射设备结构原理的教学演示素材，也可以作为相关气动发射装置结构设计的参考样例，通过剖面化的展示形式，将原本封闭在外壳内部的复杂机械结构完整呈现，清晰展现各部件之间的配合关系与运作原理。
