IP66防护等级红色方形工业警笛结构设计

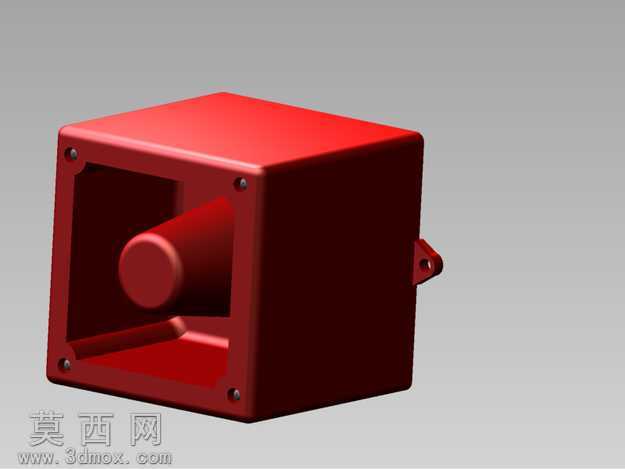

本作品为工业用IP66防护等级方形警笛的三维结构设计，建模阶段采用参数化特征建模思路，先完成整体外轮廓的方形壳体基准搭建，以等壁厚抽壳特征构建主体防护外壳，壳体边角做小圆角过渡处理，既避免应力集中提升结构抗冲击性能，也能优化注塑成型时的熔体流动表现，减少成型缺陷。外壳正面预留方形出声敞口，敞口四周均匀分布四个螺丝安装孔位，用于固定前侧防护网或出声导流结构，壳体侧面延伸出带安装孔的固定耳座，方便设备在墙面、设备机架等场景的快速安装固定。内部核心发声腔体采用同轴圆柱凸台结构设计，与外壳一体成型，精准匹配发声元件的安装尺寸，保证声波传导路径的规整性，避免内部结构产生不必要的声反射损耗。材质渲染阶段，外壳整体赋予高光泽红色工业塑料材质，模拟阻燃ABS工程塑料的表面质感，调整材质的漫反射、高光参数还原硬质塑料的细腻光泽，边缘处做轻微的倒角反光处理，提升模型的真实感；内部发声凸台采用同色系稍深的哑光材质，区分内外结构层次，清晰展现内部装配关系。设计过程中充分考虑IP66防护等级的实现要求，壳体合模面、安装孔位均预留密封结构的设计余量，固定耳座与壳体衔接处做加强筋结构补强，提升整体结构强度，适配户外、工业车间等多粉尘、高湿度的复杂使用场景。建模过程中对所有装配配合面做公差预留，保证后续生产装配时各部件可顺利契合，出声通道的尺寸经过反复调整，在保证结构强度的前提下最大化出声效率，整体结构紧凑，安装便捷，可直接用于工业警示设备的结构验证、生产开模参考。
