标准参数化活节吊环螺栓三维设计

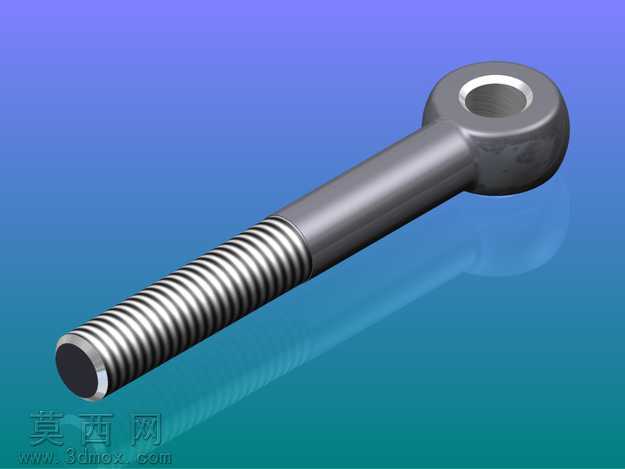

本作品为标准活节吊环螺栓的参数化三维建模成果，建模过程依托三维机械设计软件完成，整体遵循机械紧固件的通用设计规范，同时预留全参数修改接口，可根据实际使用需求快速调整各部分尺寸，适配不同载荷等级、不同安装场景的使用要求。建模阶段首先完成整体结构的基准定位，以螺栓杆部的中心轴线作为主基准，依次构建吊环头部、光杆过渡段、外螺纹段三个核心结构部分。吊环头部采用环形闭合结构设计，建模时先绘制吊环的外轮廓与中心通孔的截面草图，通过旋转特征生成头部基体，再对头部与杆部的衔接位置做圆角过渡处理，避免应力集中问题，同时保证环形内孔的圆柱度与表面光洁度，满足吊装作业时与吊具销轴的配合精度要求。杆部的光杆过渡段与吊环头部做一体化布尔合并，保证整体结构的力学连续性，外螺纹段采用软件自带的标准螺纹特征生成，严格遵循公制螺纹的牙型、螺距、牙型角参数，还原真实螺纹的牙底、牙顶结构，而非采用贴图式的简化螺纹表现，确保模型可直接用于后续的工程图导出、装配干涉检查、有限元受力分析等场景。材质与渲染阶段，为模型赋予了常用的高强度合金钢材质，调整金属材质的粗糙度、反射率参数，还原紧固件表面经氧化处理后的哑光金属质感，渲染时采用蓝渐变背景配合柔和的侧方打光，清晰呈现螺纹的牙型细节、吊环的轮廓结构以及杆部的圆柱形态，同时添加半透明的倒影效果增强模型的立体感，直观展现零件的整体外观。设计思路上，本模型以标准件的通用性为核心，未局限于单一固定尺寸规格，所有结构尺寸均关联参数表，使用者只需修改螺纹公称直径、杆部长度、吊环内径、头部厚度等核心参数，即可快速生成对应规格的吊环螺栓模型，大幅减少同系列标准件的重复建模工作量，可直接应用于机械设备吊装结构设计、五金装配件虚拟装配、吊装方案模拟验证等场景，模型结构完整无几何错误，各特征的建模逻辑清晰，可编辑性强，能够满足机械设计、教学演示、方案展示等多场景的使用需求。
