商超手提式塑料购物篮结构设计

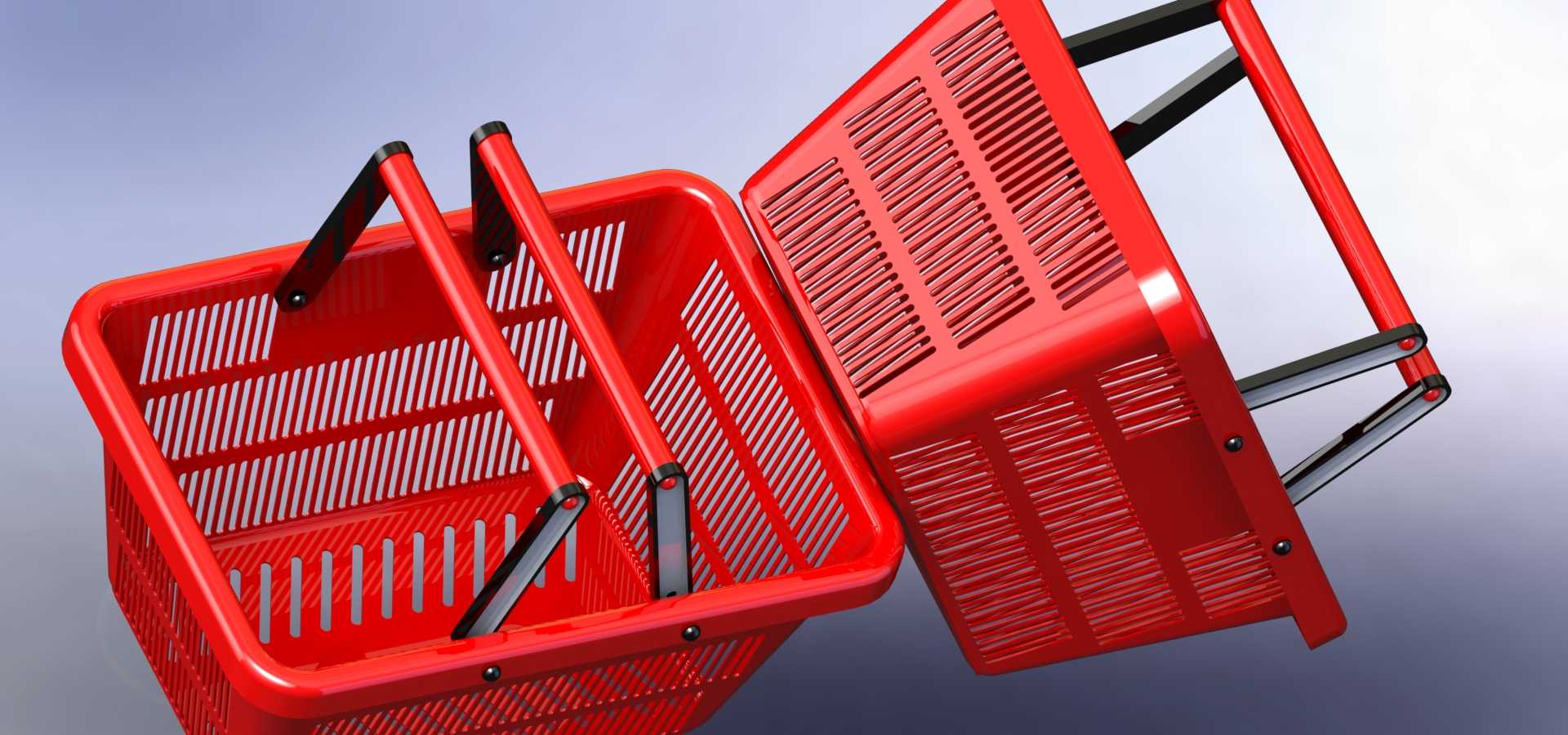

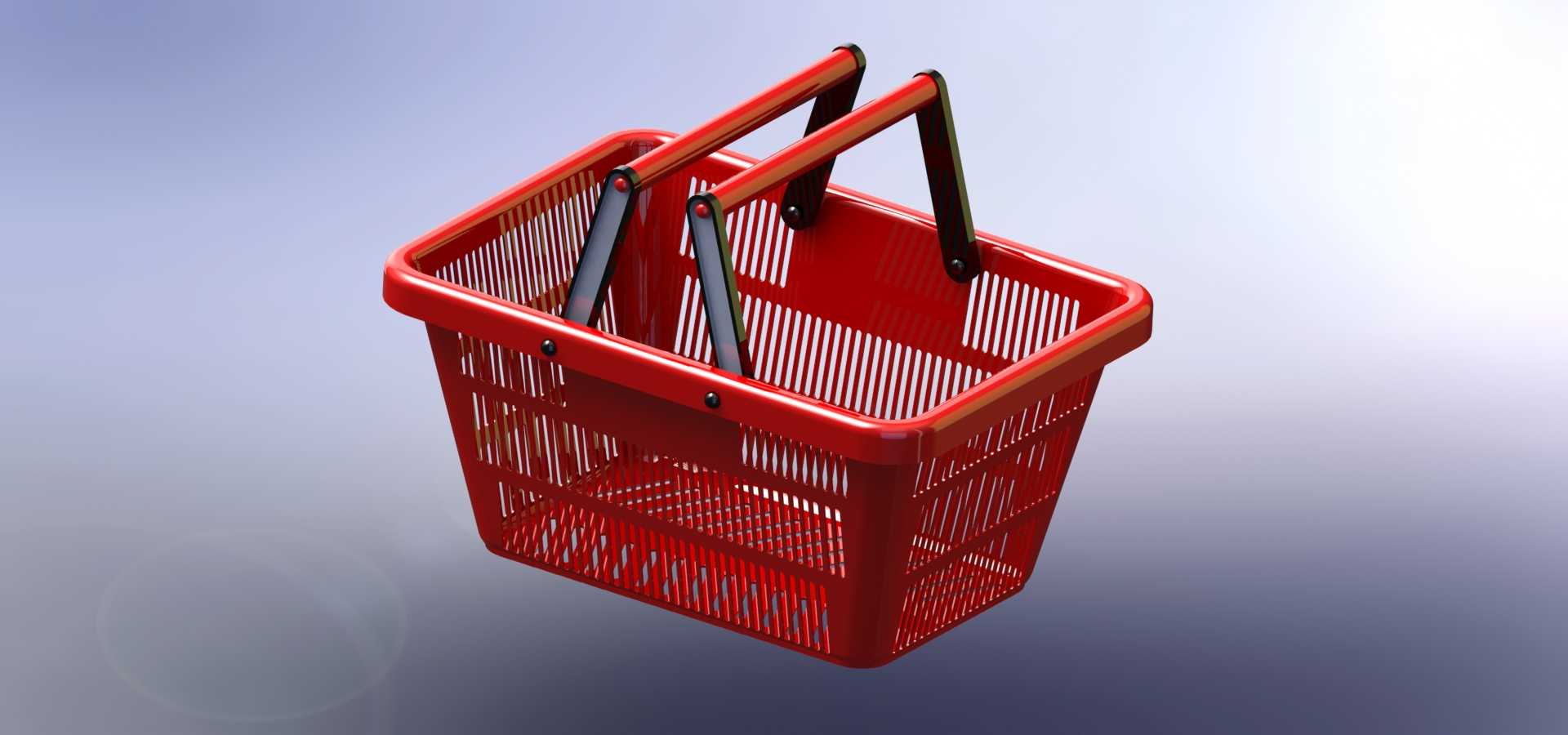

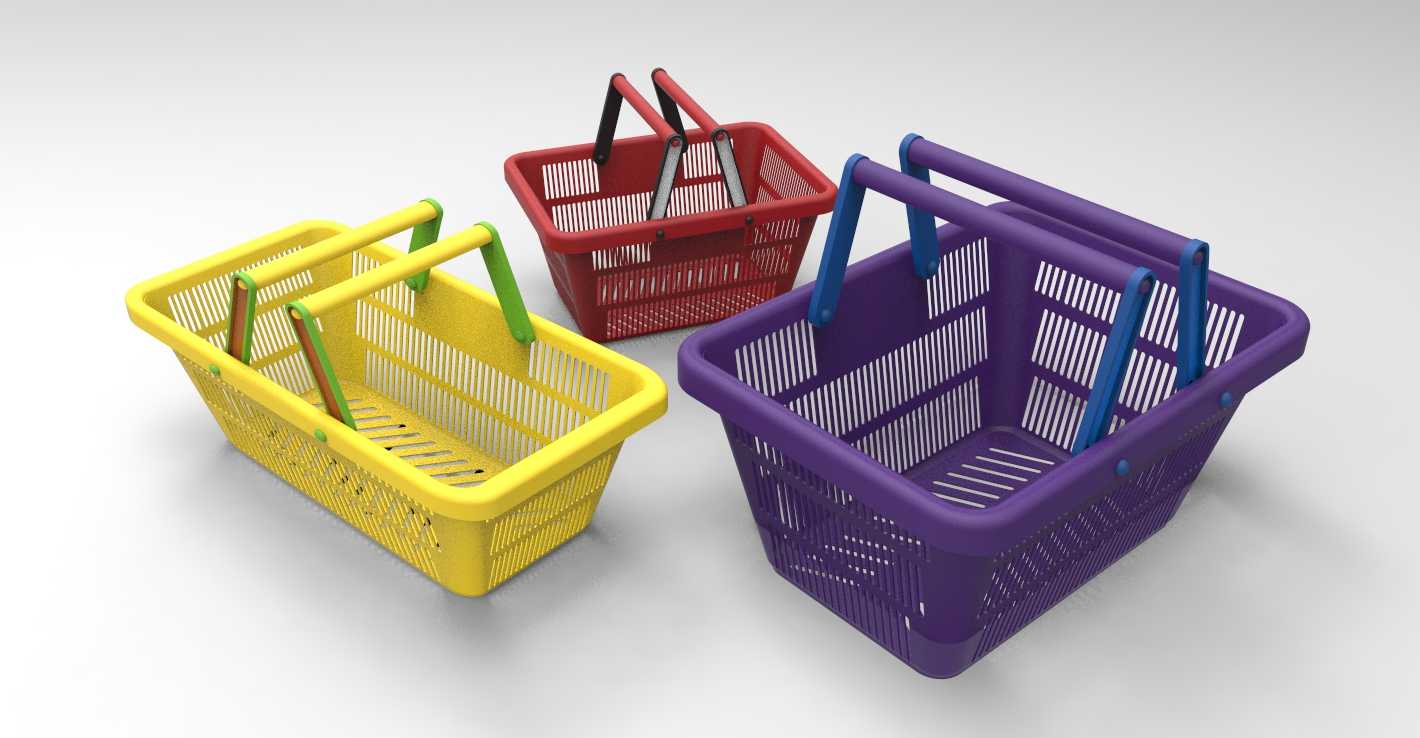

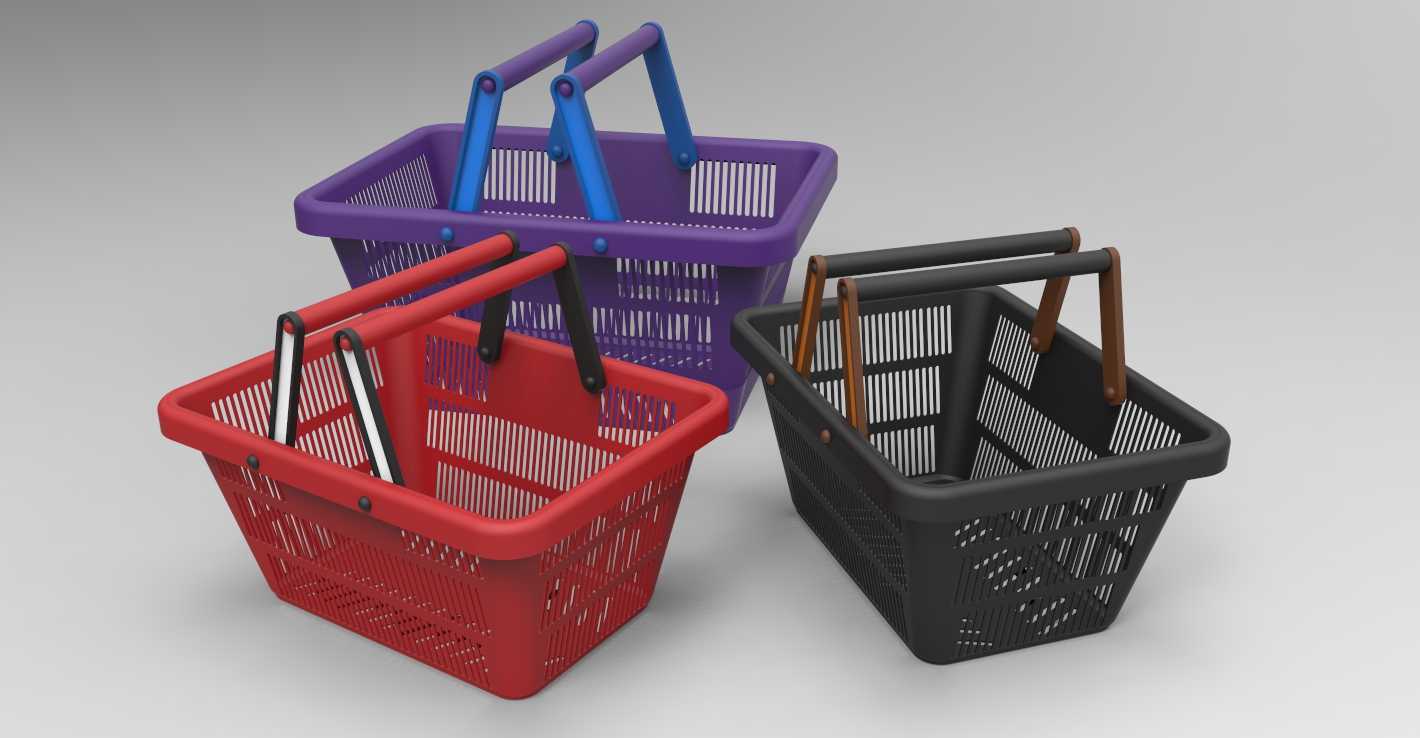

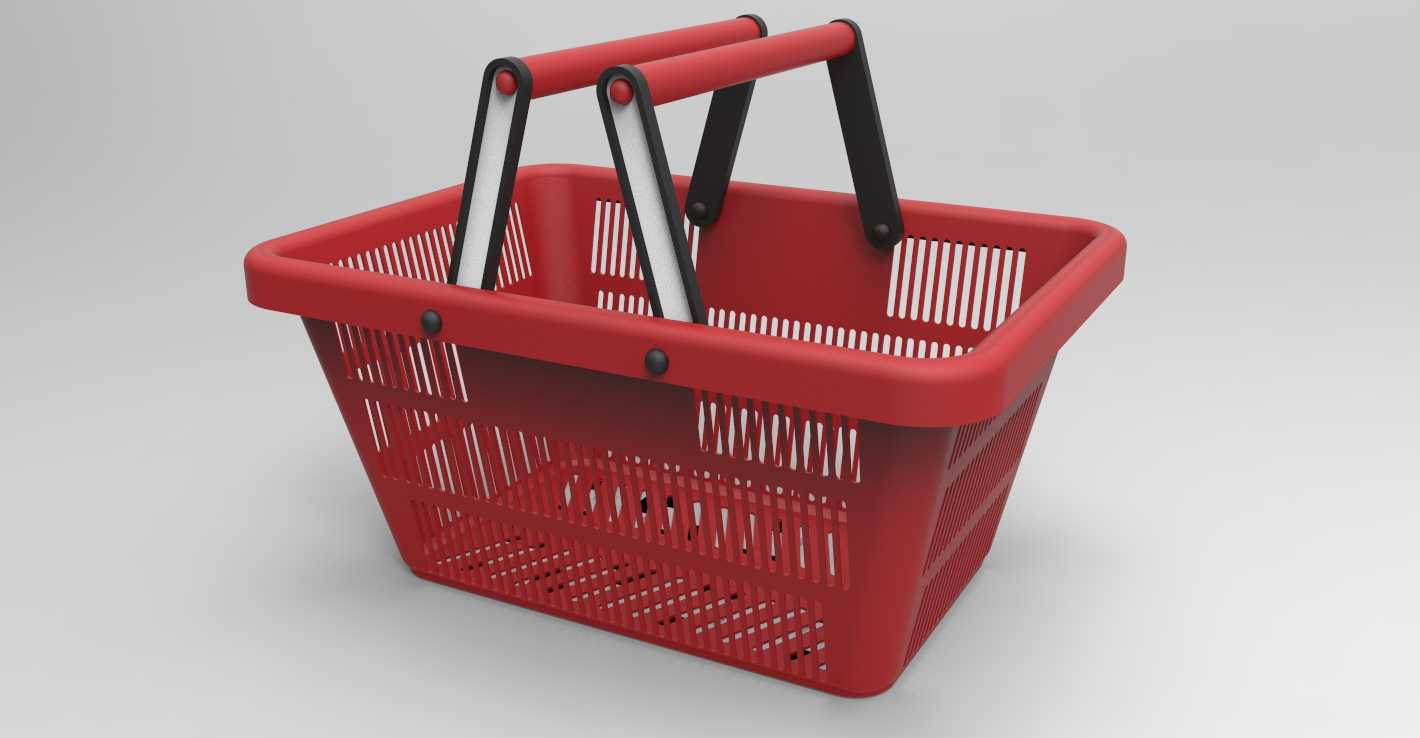

　　日常商超零售场景中，手提购物篮是顾客自主选购零散商品时的核心承载工具，区别于大容量手推购物车，这类手提篮更适配单次采购量在5-15件商品的轻量购物需求，常见于社区便利店、精品超市、生鲜专营门店、文具卖场等场景，也可在仓储拣货、展会物料收纳、家庭杂物整理等场景中复用。从结构设计角度看，这款塑料购物篮采用一体注塑成型的篮体结构，整体为上宽下窄的梯台形腔体，这种锥度设计一方面可以在空篮堆叠存放时大幅减少仓储占用空间，堆叠时相邻篮体的嵌套深度可达到篮体总高度的60%，单平米仓储区域可存放超过40个空篮，适配商超后场的紧凑存储需求；另一方面上宽下窄的形态也符合人手自然放置物品的操作习惯，顾客取放篮内商品时不会被篮口边缘卡阻，

　　拿取底部商品时手臂活动空间充足。篮身通体采用格栅式镂空结构，格栅筋条宽度控制在3-4mm，相邻筋条的间隙为8-10mm，这种结构设计在保证篮体整体结构强度的前提下，最大程度降低了单件产品的原料用量，同时镂空结构可以快速沥水，适配生鲜区域采购带冰鲜、带水渍商品的使用需求，也能让顾客直观看到篮内已选商品，避免结账时出现漏算、遗落物品的情况。篮体的上边缘做了双层卷边加厚处理，卷边内部为封闭的空腔结构，这个结构是整个篮体的主要受力框架，当篮内装载额定重量的商品时，卷边结构可以将提手传递的集中载荷均匀分散到整个篮体侧壁，避免局部应力集中导致篮体开裂，卷边的圆角半径控制在R5以上，顾客搬运时即使手臂贴靠在篮口边缘，也不会被锐边划伤。

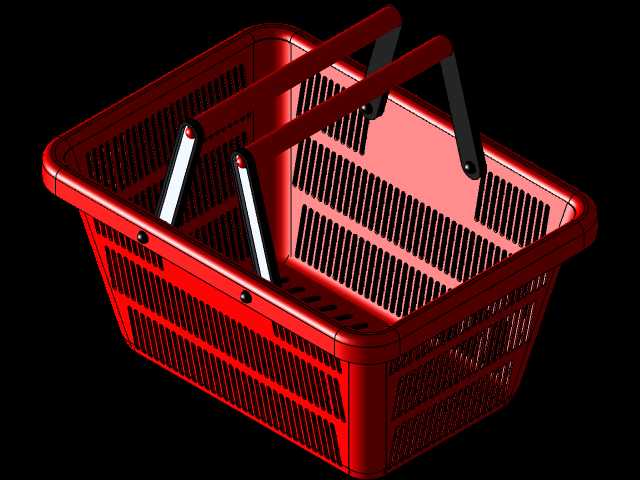

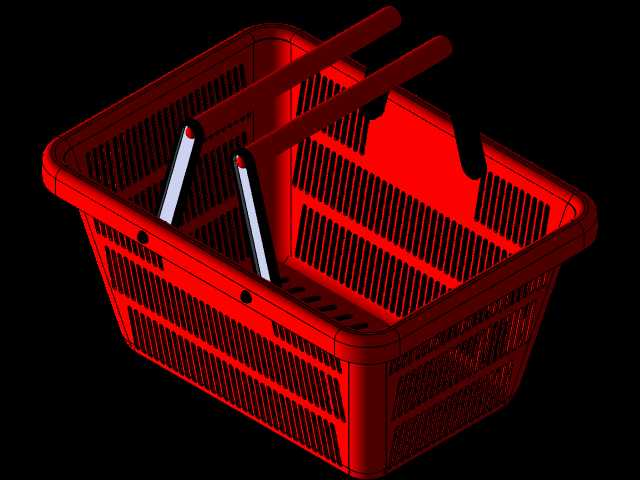

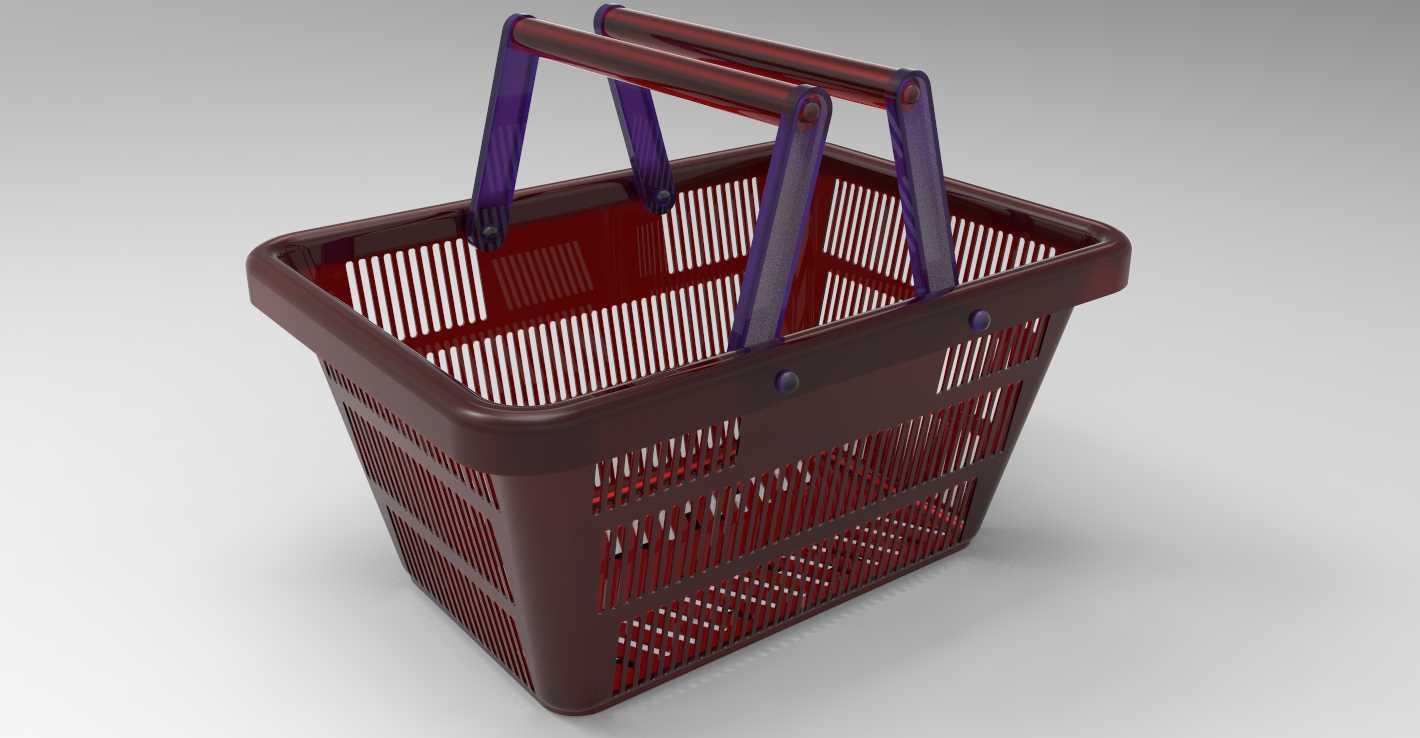

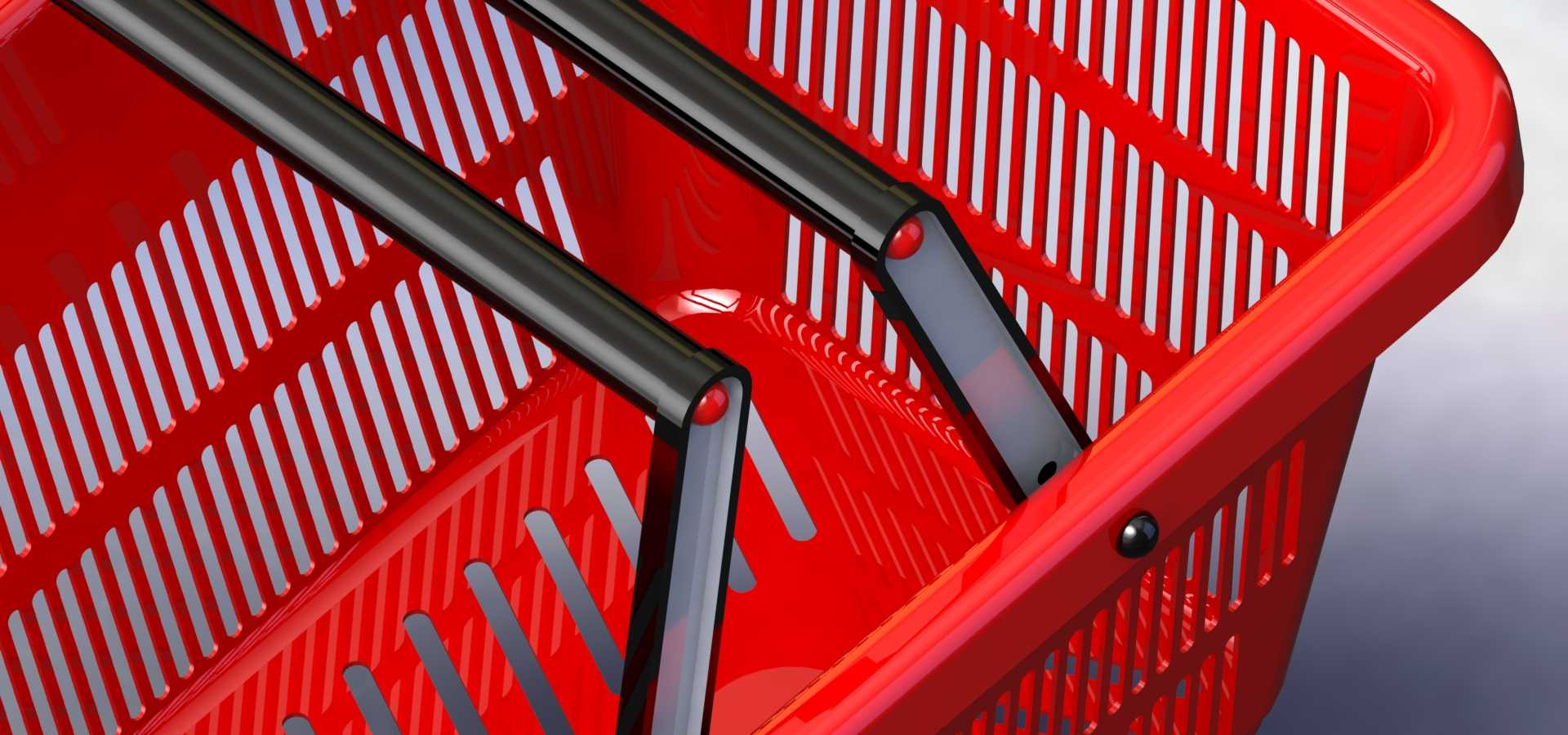

　　提手部分采用双U形对称设计，两根提手分别通过转轴结构固定在篮体短边的两侧安装座上，安装座与篮体为一体注塑结构，转轴位置做了加厚的凸台加强筋，提手可以绕转轴实现0-90度的翻转，空篮存放时提手可以自然放倒贴合在篮口边缘，不会影响篮体堆叠；顾客提拿时提手翻转至竖直状态，提手的握持部分做了加宽的弧形贴合面，接触宽度达到20mm，相比窄边提手可以大幅降低手部的局部压强，长时间提拿较重商品时也不会出现明显的勒手感。提手与篮体的转轴配合间隙控制在0.2mm以内，既保证提手转动顺畅无卡滞，又不会出现过大的旷量导致提拿时篮体晃动。从尺寸边界来看，这类常规手提购物篮的篮口外部长度通常在400-450mm区间，宽度在280-320mm区间，

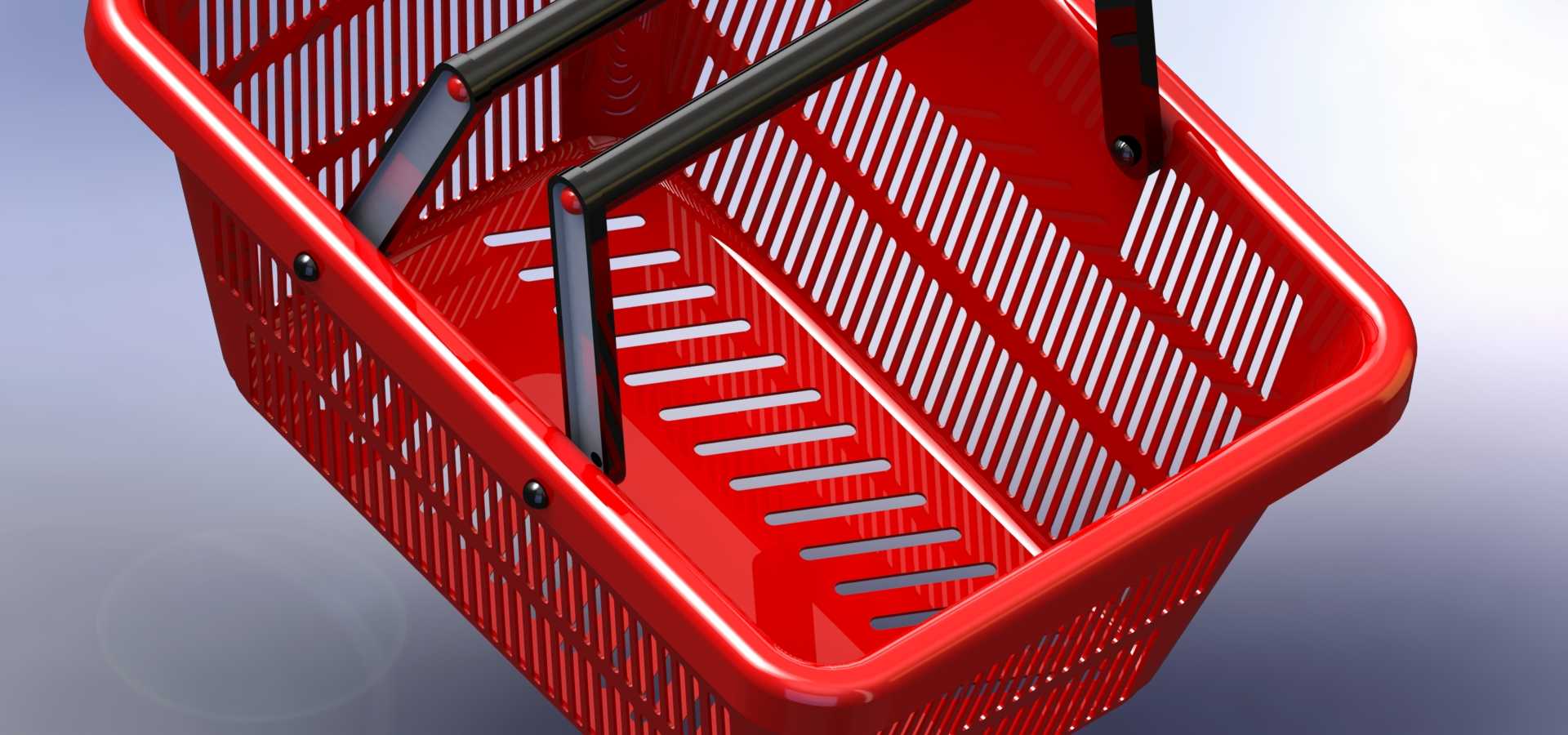

　　篮体总高度（不含提手竖直状态）在250-280mm区间，额定承载重量不低于15kg，完全覆盖日常轻量采购的承载需求。设计过程中需要重点考虑塑料材质的蠕变特性，在长期满载放置的情况下，篮底的中部位置是形变最大的区域，因此篮底外侧设计了交叉分布的加强筋网络，筋条高度为15mm，厚度为3mm，将篮底的平面分割为多个尺寸小于50mm的小方格，可将满载时的篮底最大形变量控制在2mm以内，避免长期使用后篮底下垂无法平稳放置在台面上。篮体的所有转角位置都做了圆角过渡，没有尖锐的直角结构，一方面可以降低注塑过程中的应力集中问题，减少产品成型后的翘曲变形，另一方面也能避免使用过程中磕碰顾客、刮擦商品外包装。提手的翻转限位结构设计在安装座的内侧，当提手翻转至竖直状态时会被限位凸台挡住，不会出现过度外翻导致的脱扣问题，保证提拿过程中的结构可靠性。在实际门店使用场景中，这类购物篮通常会放置在门店入口处的叠放架上，顾客进店时可直接单手提取最上方的空篮，使用完成后结账时收银员可直接将空篮嵌套堆叠，无需额外整理，大幅提升门店的运营效率。
