吉布森电吉他琴身结构三维设计

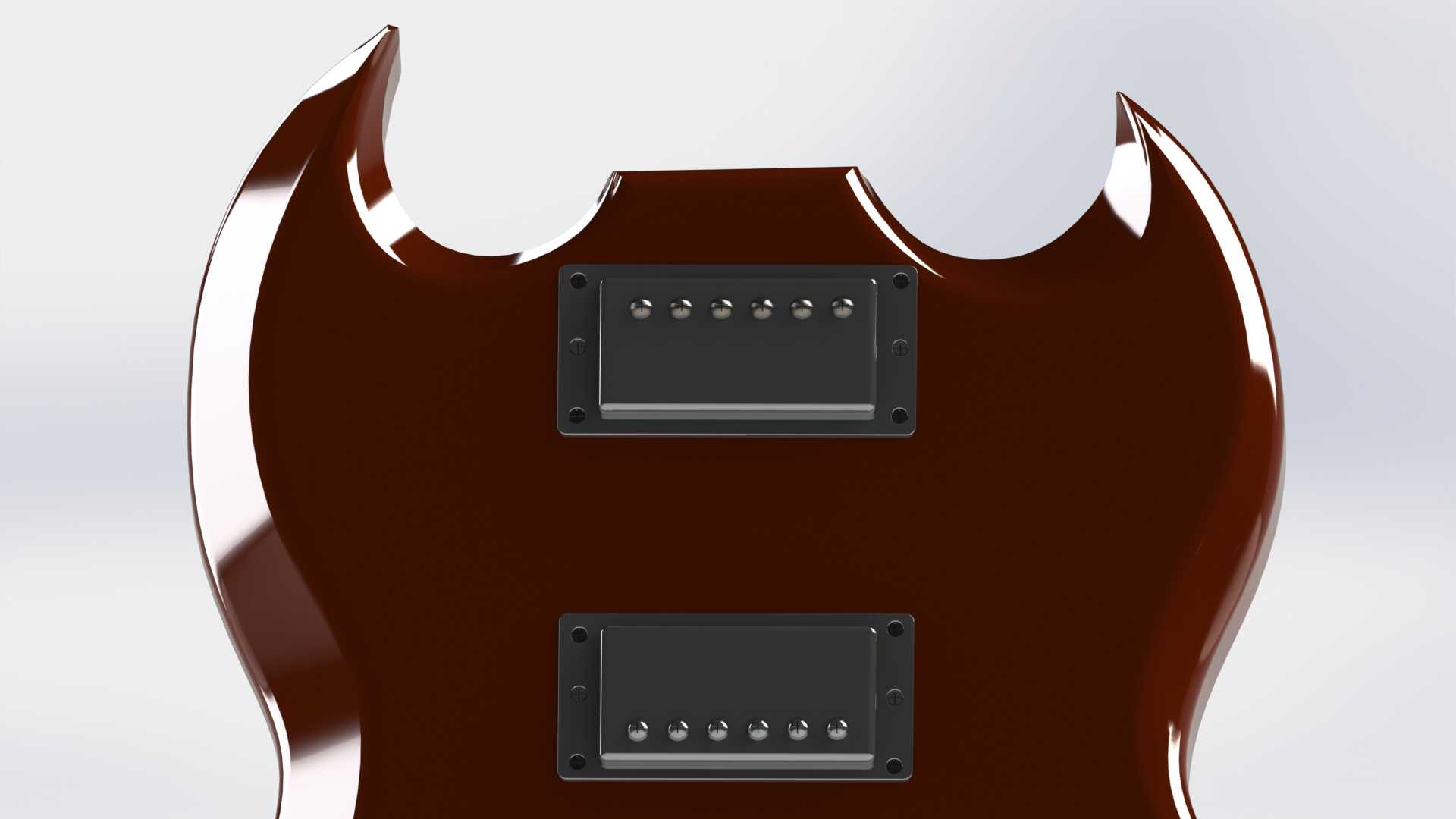

　　这款电吉他琴身的结构设计，核心围绕电声乐器的实际演奏需求与部件装配逻辑展开，区别于原声吉他的腔体共鸣逻辑，实心电吉他琴身首先承担的是所有功能部件的安装载体作用，同时要兼顾演奏时的持握手感与重量平衡。从实际应用场景来看，这类琴身多用于电声乐队现场演出、录音室录音以及乐器定制改装场景，设计过程中首先要明确各部件的安装边界：琴身正面预留的两个拾音器安装槽，尺寸严格匹配双线圈拾音器的标准安装孔位，槽位深度控制在12mm，既保证拾音器能嵌入到与琴身表面齐平的安装高度，又不会穿透琴身背面影响结构强度，拾音器周边的螺丝孔位按照标准6孔布局设置，孔位公差控制在±0.1mm，避免安装后出现拾音器歪斜、高度调节不畅的问题。

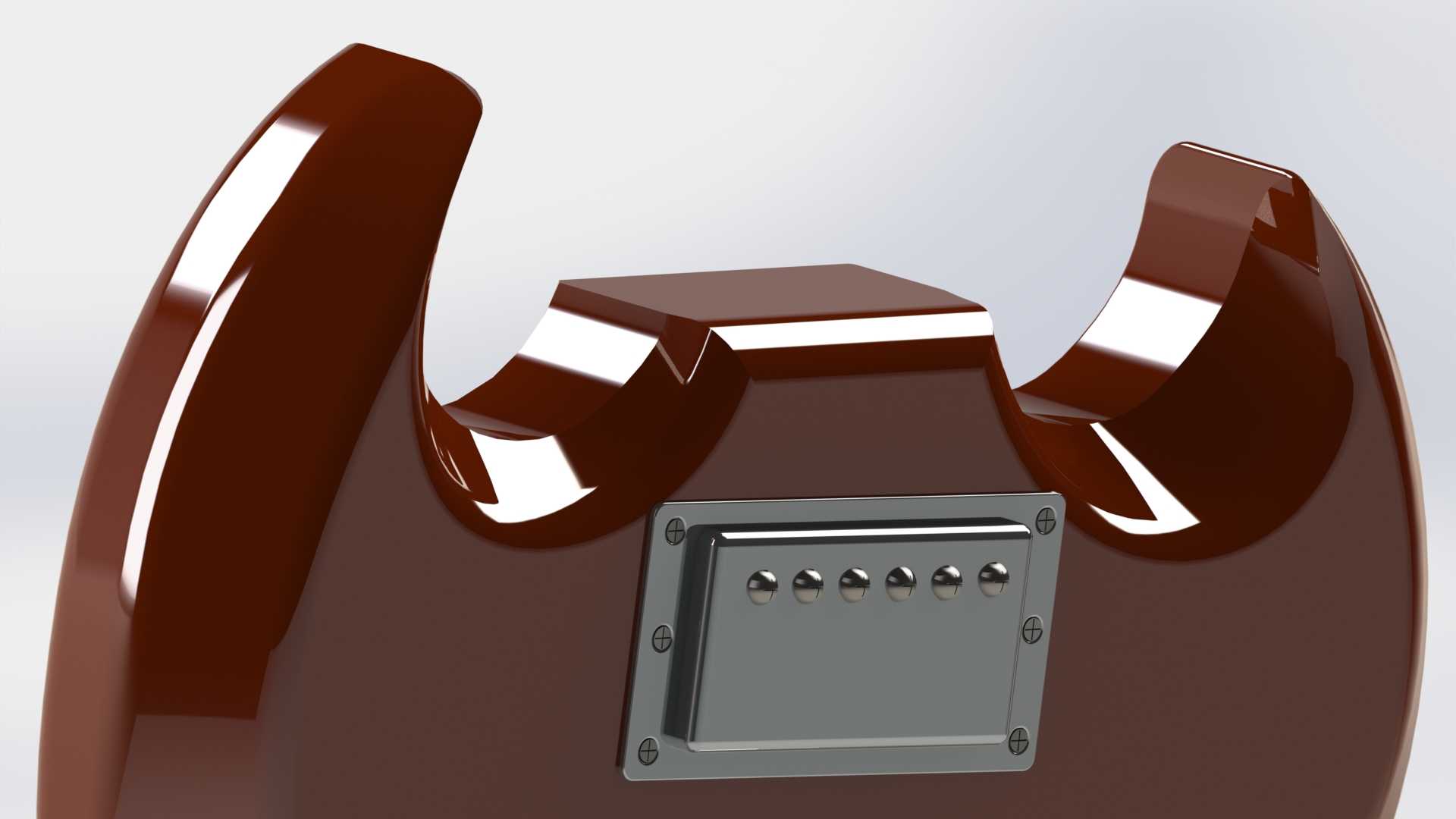

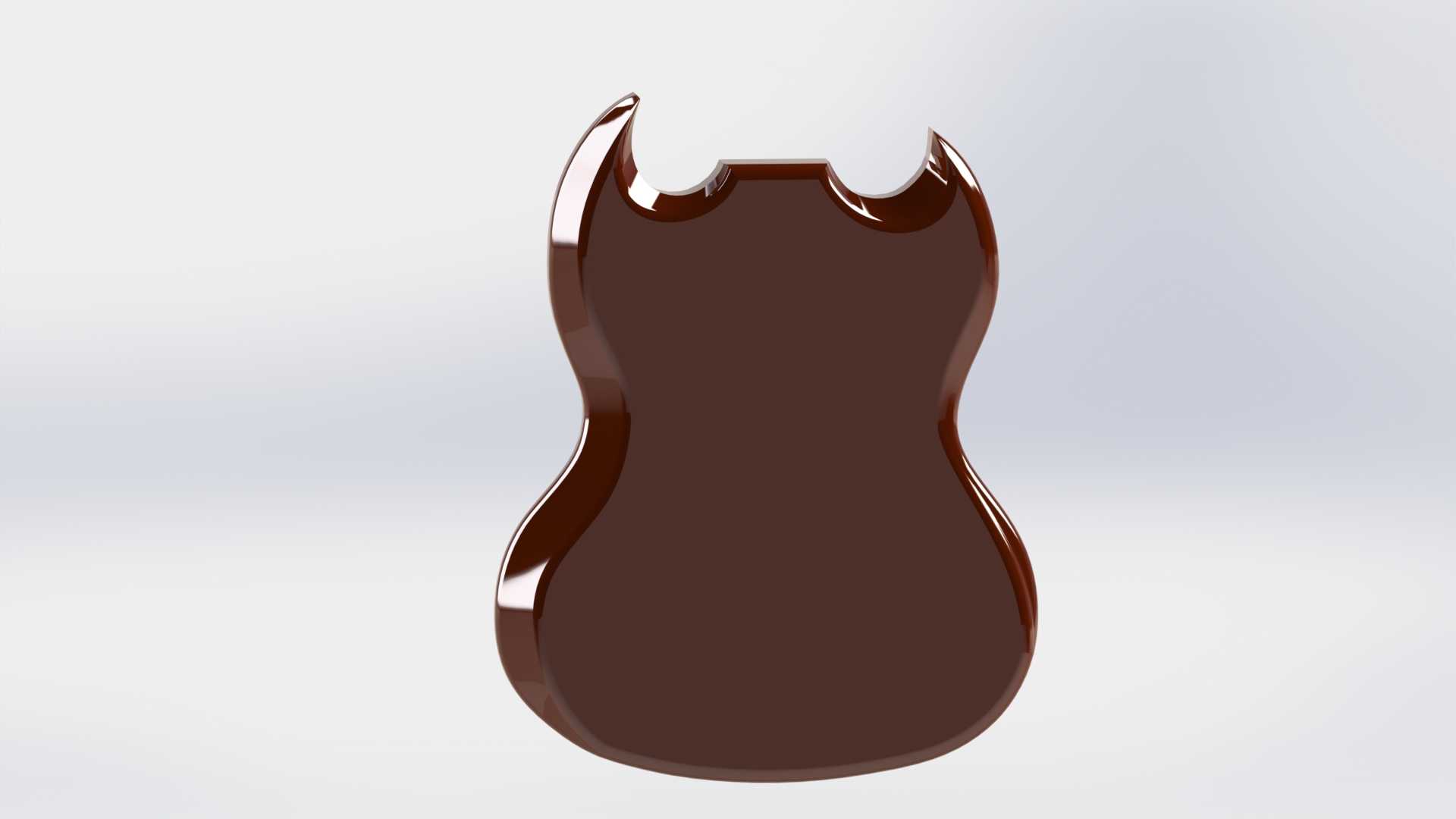

　　琴身的双尖角外形设计并非单纯的视觉造型，上半部分的内凹弧度是按照坐姿演奏时小臂贴合的人体工学尺寸打磨的，当演奏者采用坐姿将琴身搭在腿上时，小臂能自然贴合内凹曲面，长时间演奏不会出现硌臂的问题，两侧尖角的外伸尺寸经过配重计算，搭配琴颈安装后的整体重心落在背带钉连线的中点位置，站立演奏时不会出现琴头下坠或者琴身尾部上翘的情况，有效降低长时间背琴演奏的肩部负担。从结构设计思路来看，琴身主体采用实心硬木材质的等比例建模，整体厚度控制在45mm，这个厚度既能保证琴身有足够的结构刚性，在琴弦拉力长期作用下不会出现形变，又能控制整体重量在3.2kg以内，避免过重导致的演奏疲劳。琴身背面预留的琴颈连接槽采用螺栓连接的标准结构，

　　槽位与琴颈根部的配合公差为间隙配合0.2mm，方便后期拆装调整琴颈倾角，连接位置的四个螺丝孔内嵌金属衬套的安装位，避免多次拆装后木质螺丝孔滑牙。琴身侧面的控制电路腔体与正面拾音器槽位之间预留了直径8mm的走线孔，所有孔位边缘都做了R2的圆角处理，避免穿线时刮伤导线绝缘层，电路腔体的深度为20mm，足够容纳电位器、电容以及输出接口的接线空间，腔体边缘预留了盖板安装的台阶位，盖板安装后与琴身背面完全齐平，不会出现凸起硌靠演奏者身体的问题。在安装边界的设计上，琴桥安装位置的平面度要求控制在0.05mm以内，保证琴桥安装后与琴颈指板的平行度，避免出现琴弦高低不一致、打品的问题，琴桥的两个固定螺丝孔位按照标准弦长628mm的位置定位，

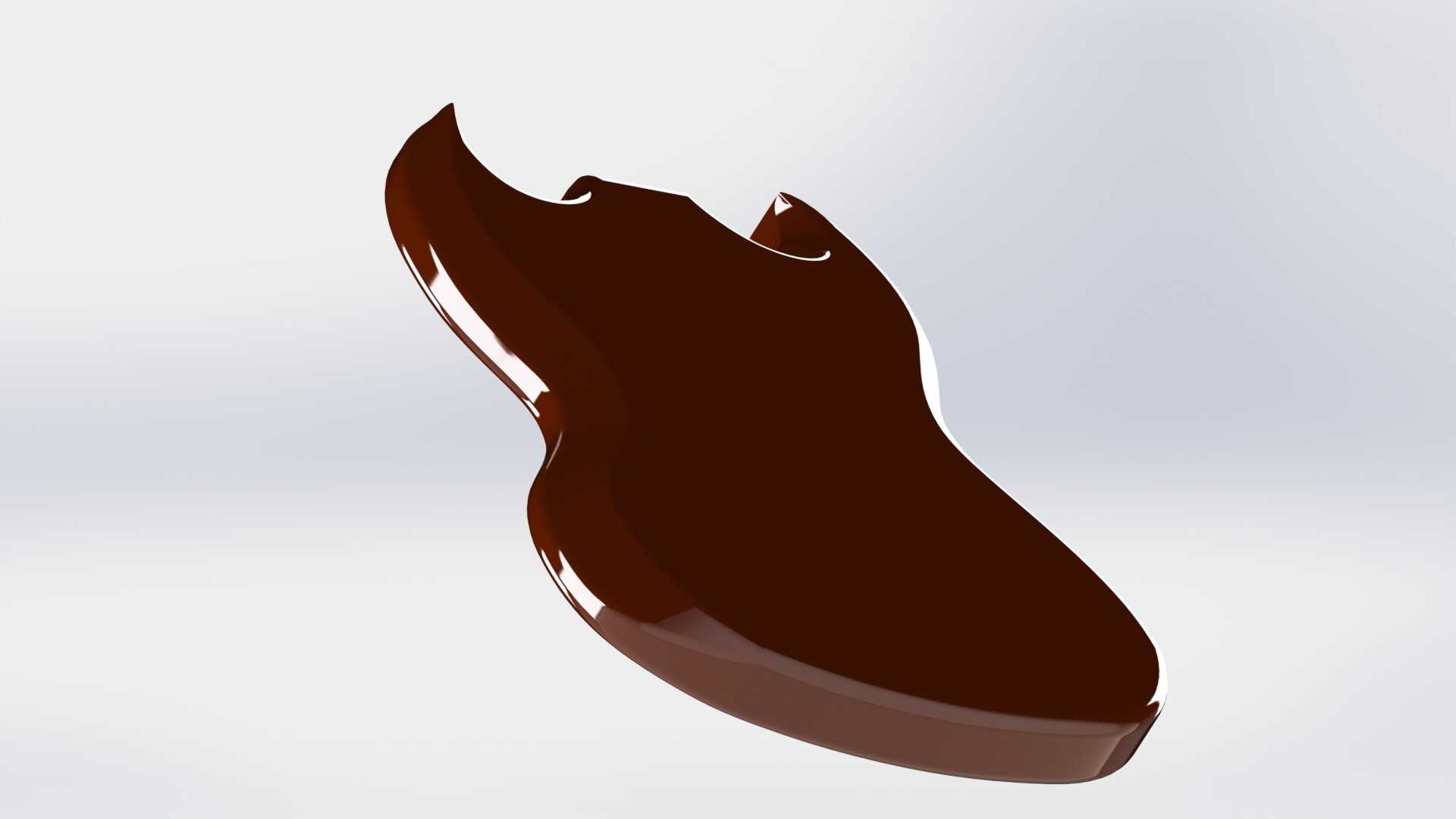

　　与琴颈上枕的距离误差不超过0.2mm，保证有效弦长的精度，确保音准的稳定性。琴身表面的高光曲面建模严格按照实体琴的漆面弧度做了连续G2曲面过渡，没有尖锐的棱角，所有边缘都做了R3的倒圆角处理，既提升持握的舒适度，也能避免漆面磕碰后出现掉漆开裂的问题。从实际生产适配的角度，这个琴身模型的所有安装位都兼容市售标准电吉他配件，不需要二次修改孔位就能直接完成整琴组装，对于乐器定制厂商来说，可以直接基于这个模型调整木材材质、漆面颜色或者局部造型，快速衍生出不同配置的电吉他产品，对于三维建模学习者来说，这个模型的曲面过渡、孔位定位、装配基准的设置逻辑，也能作为异形曲面结构件建模的参考案例，理解非标准机械结构件如何平衡功能需求、人体工学与造型设计的关系。
