按压式快速锁紧莫勒夹结构设计

　　在工装治具、小型设备舱门快开、线束临时固定、薄板工件工位夹持这类需要频繁拆装、快速锁紧的场景里，传统的螺栓压紧、搭扣锁往往存在操作步骤多、压紧力不可控、占用操作空间大的问题，这款莫勒夹的结构设计，正是针对这类高频快装快拆的夹持需求做的优化。从实际使用逻辑来看，这类夹件不需要额外工具，单指按压夹体上部的按压翼面就能完成解锁，松开后依靠自身的结构形变与铰接限位自动完成锁紧，整个操作行程控制在15mm以内，操作人员不需要大幅度动作就能完成开合，在工位排布紧凑的装配线、检修空间狭窄的设备侧舱位置，这种操作特性能够大幅降低操作时的动作幅度，避免和周边的管线、结构件发生干涉。

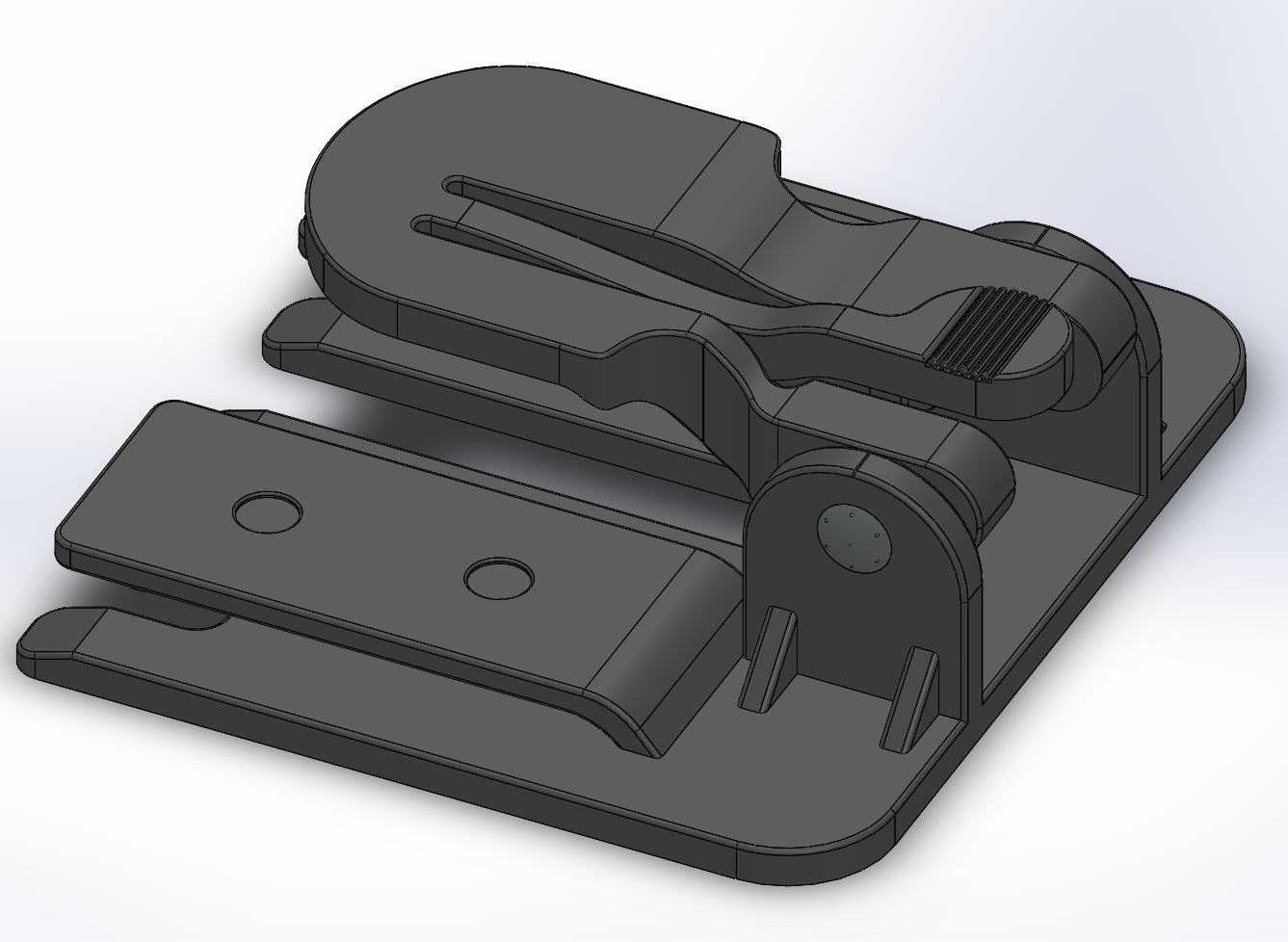

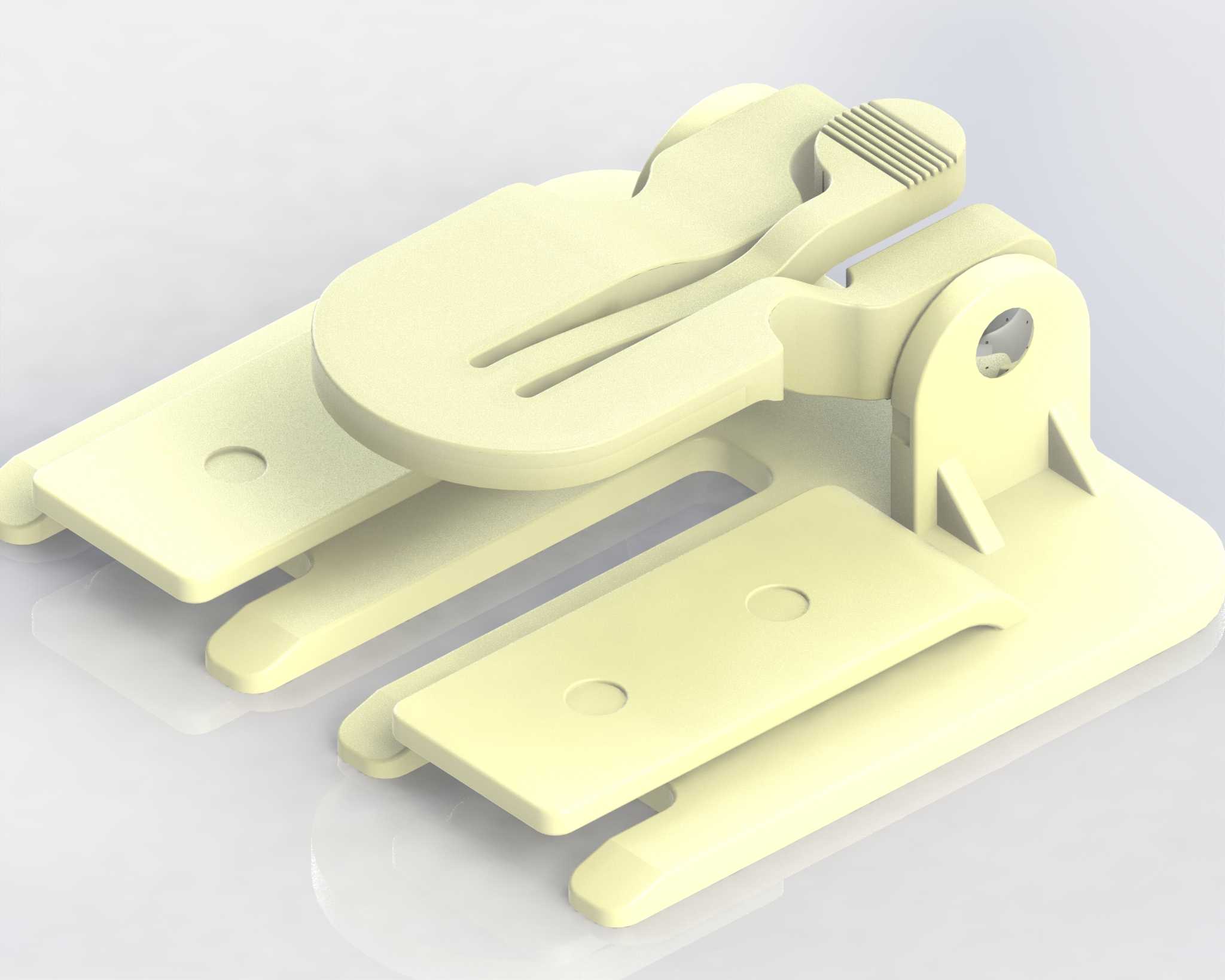

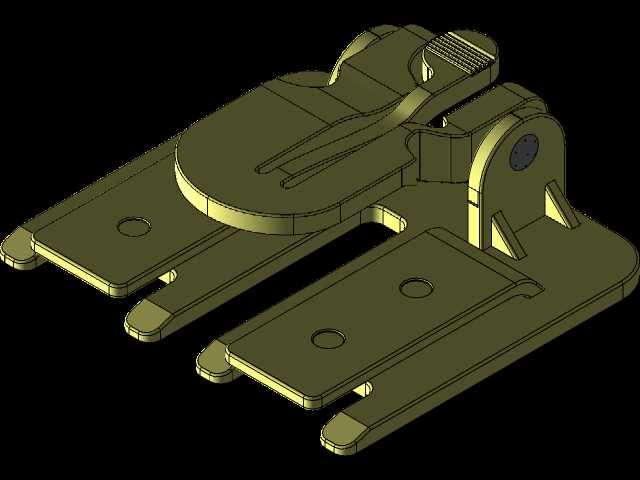

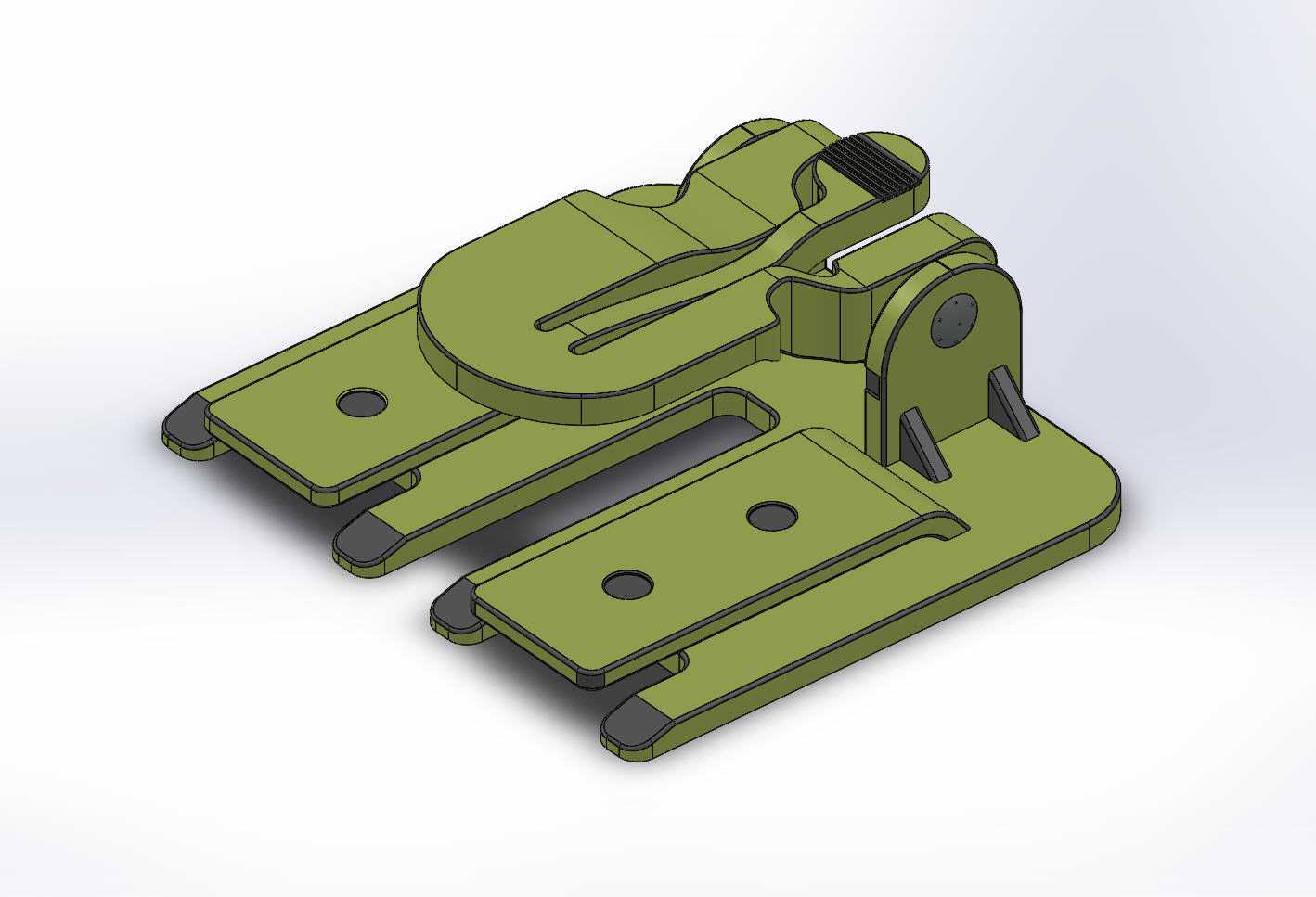

　　从结构设计逻辑来看，整个夹体采用一体化铰接布局，底部设置两块带安装孔的固定翼板，翼板上预留的两个沉头安装孔可以直接通过M4规格的紧固件固定在安装基面，安装时不需要额外做避让沉台，固定翼板的底面做了0.2mm的平面度公差控制，安装后不会出现翘边、夹持歪斜的问题。夹体的活动压紧端做了圆弧过渡的压合面，压合面和固定基座的承载面平行度控制在0.1mm以内，夹持厚度在2mm到8mm之间的薄板、线束束带、小型舱门边框时，压合面能够完全贴合被夹持件表面，不会出现点接触导致的压痕、夹持滑脱问题。铰接位置采用转轴加加强筋的结构，转轴孔的配合间隙控制在0.05mm以内，既保证活动件转动顺畅没有卡滞，又不会因为间隙过大出现锁紧后旷量，铰接位置两侧的三角形加强筋，能够在夹体承受最大120N的压紧反力时，不会出现铰接座开裂、形变的问题，反复开合寿命能够满足工位工装万次以上的使用要求。

　　在安装边界的考量上，整个夹体闭合状态下的总高度控制在28mm，总长度控制在72mm，宽度方向尺寸为38mm，安装时只需要在基面上预留40mm见方的安装平面即可，不需要在安装面下方预留避让空腔，对于薄壁钣金设备、铝型材框架这类没有多余内部避让空间的安装场景适配性极强。夹体的按压操作面做了细密的防滑齿结构，齿高0.3mm，齿距1.2mm，操作人员戴薄型劳保手套操作时也不会出现打滑，解锁时需要施加的按压力控制在15N以内，长时间反复操作也不会造成操作人员的手指疲劳。和传统的弹簧搭扣相比，这款莫勒夹没有外置的螺旋弹簧部件，所有的弹性复位依靠夹体自身的结构形变实现，不存在弹簧锈蚀、脱落失效的风险，在有少量切削液、粉尘的加工工位环境下，也不会因为异物进入弹簧间隙导致卡滞失效。

　　从实际选型适配的角度，这类夹件可以根据被夹持件的厚度调整压合端的预压行程，当被夹持件厚度偏小时，只需要在固定基座的承载面粘贴对应厚度的防滑垫片，就能保证足够的压紧力，不需要对夹体本身做二次加工。夹体的活动臂上开设的长条形避让槽，一方面是为了降低夹体开合过程中的结构应力集中，避免反复形变导致的材料疲劳断裂，另一方面也能够在夹持带有小凸台的工件时，给凸台留出避让空间，不需要额外在压合面上铣削避让缺口。在做三维建模的时候，整个结构的铰接转动副做了完整的运动仿真验证，开合过程中各个部件之间没有干涉，最大开合角度下活动压臂的抬升高度为12mm，足够让被夹持件顺利从夹口位置取出，不会出现开合角度不足导致取件卡滞的问题。针对不同的使用场景，夹体的压合面还可以根据需求粘贴橡胶防滑垫，在夹持漆面工件、塑料件这类容易被刮伤的零部件时，能够避免压痕产生，同时增大接触面的摩擦力，提升夹持的可靠性，即使设备运行过程中存在一定幅度的振动，夹体也不会出现自行松脱的问题。
