带电机驱动的齿轮式变速传动装置结构

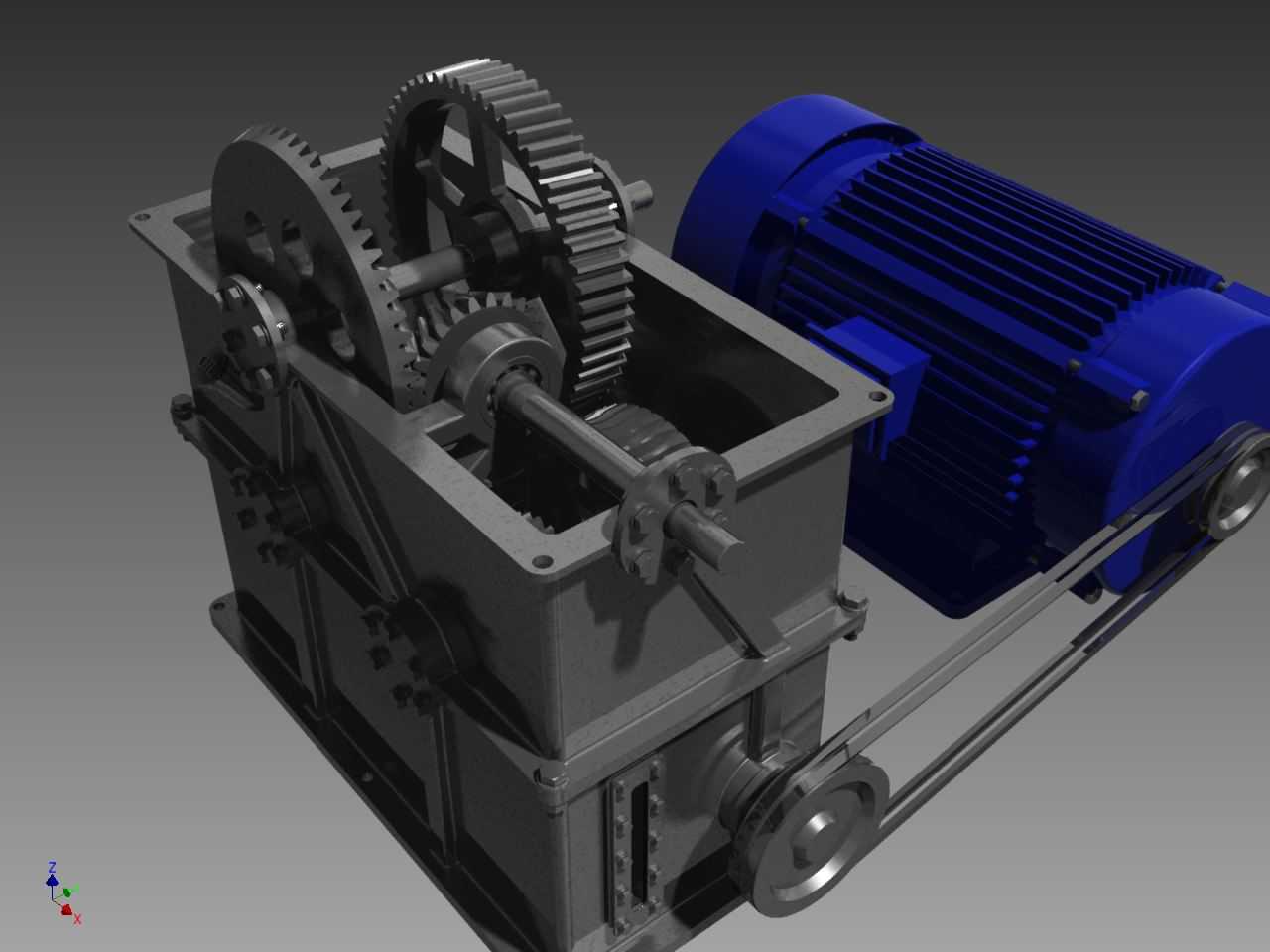

　　这套带驱动电机的齿轮变速结构，常配套在中小功率工业输送线、小型物料加工设备、试验台架等需要转速转矩匹配的场景中，核心作用是把电机输出的高转速低转矩动力，通过多级齿轮啮合转换为适配作业端需求的低转速大转矩输出，同时通过带传动环节缓冲电机启动时的冲击，避免刚性连接打齿损坏核心传动零件。从结构布局来看，整套装置采用剖分式铸铁箱体作为承载基体，箱体内腔预留了齿轮啮合的润滑油储油空间，箱壁上加工有对应轴承安装位的镗孔，各传动轴通过深沟球轴承支撑在箱体镗孔内，轴系的轴向定位靠轴承端盖配合调整垫片实现，装配时可以通过垫片厚度调整轴承游隙，避免轴系窜动影响齿轮啮合精度。传动链路的设计上，动力从蓝色驱动电机输出轴端出发，

　　先通过V带轮组将动力传递到变速箱的输入轴，V带传动的设置一方面可以在设备过载时通过带打滑保护内部齿轮和电机，另一方面也能通过更换不同直径的带轮实现初步的速比调整，适配不同的输入转速需求。输入轴上加工有蜗杆齿段，和中间轴上的蜗轮啮合实现第一级大减速比传动，蜗轮蜗杆副的设置除了减速之外，还具备反向自锁特性，能够避免作业端负载反向拖动电机，在起重类配套场景中可以省去额外的制动结构。中间轴上同步安装有不同齿数的直齿圆柱齿轮，和输出轴上的滑移齿轮配合，通过拨叉拨动滑移齿轮改变啮合的齿轮副，就能实现多档位转速输出，满足不同作业工况下的转速切换需求，齿轮的齿部都做了齿端倒角处理，方便换挡时齿轮顺利啮合，减少打齿风险。输出轴端伸出箱体外侧，

　　通过键连接配套作业端的联轴器或者带轮，轴伸端的箱体位置设置有毡圈油封，防止箱体内的润滑油泄漏，同时阻挡外部粉尘进入箱体内部污染润滑油。外形安装边界上，整套装置的箱体底部加工有带安装孔的地脚凸台，安装时可以通过螺栓直接固定在设备的安装基座上，电机通过独立的安装支架和变速箱箱体连接，V带的中心距可以通过调整电机支架的长孔位置来调节，保证V带的张紧度处于合理区间，避免带打滑或者过度张紧损坏电机轴承。箱体顶部设置有透气塞，平衡箱体内外气压，避免长时间运行油温升高导致箱体内压力过大出现渗油问题，箱体下部设置有放油螺塞，方便定期更换箱体内的润滑油。设计过程中，各齿轮的模数选择按照传递功率的大小做了匹配，低速级齿轮因为传递转矩更大，

　　模数比高速级齿轮稍大，齿宽也对应加宽，保证轮齿的接触强度和弯曲强度满足长期满负载运行的要求，轴的直径变化处都做了圆角过渡，减少应力集中，避免长期交变载荷下出现轴断裂的问题。这套结构的建模过程中，所有配合面都按照实际加工公差做了间隙预留，轴承和轴、轴承和箱体孔的配合公差按照基孔制、基轴制的常用配合等级设置，齿轮啮合的侧隙也按照常用工业齿轮的标准预留，装配后不会出现卡滞或者侧隙过大导致传动冲击的问题，对于做传动系统设计、设备改造的从业者来说，可以直接参考这套结构的布局逻辑，根据自身的传递功率、速比需求调整齿轮参数和轴系尺寸，快速完成适配自身场景的变速装置设计，不需要从零开始搭建整体传动框架，也能参考这套结构的润滑、密封、安装固定的细节处理方式，避免设计中出现漏油、轴系定位不可靠、安装不便等常见问题。
