卡车轮式装载作业机械整机结构设计

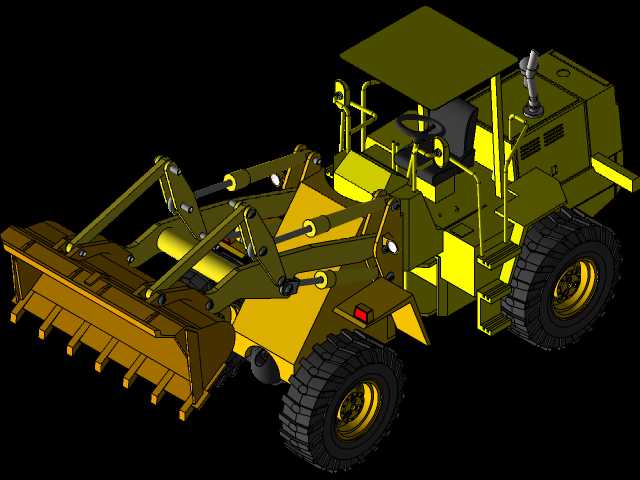

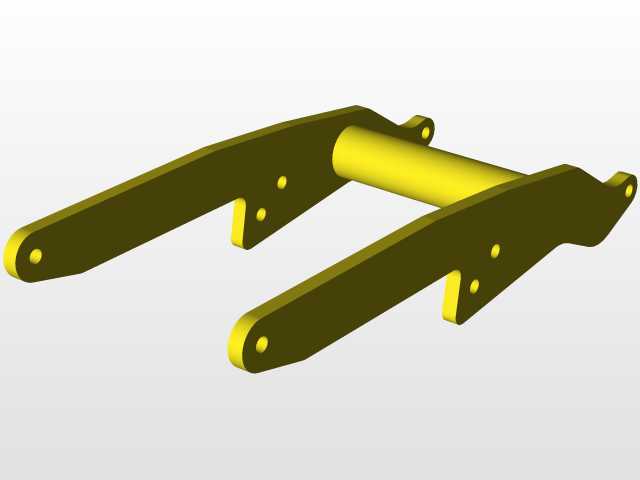

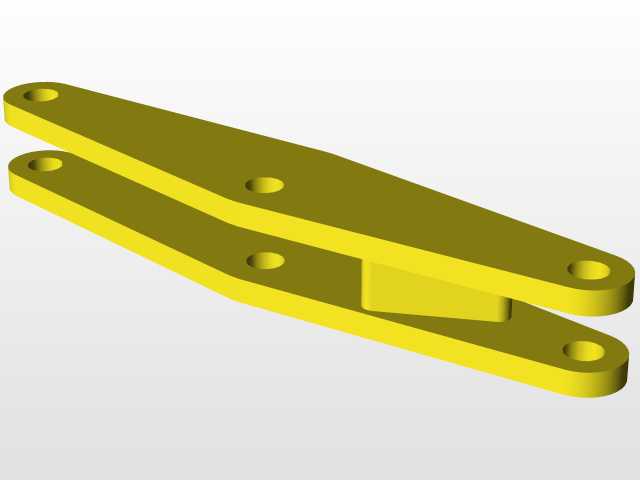

　　这款轮式装载设备的三维结构设计，首先锚定了散料转运、工地短驳、矿场表层集料堆取的核心作业场景，区别于履带式装载设备的通过性取向，轮式结构的选型本身就是为了适配硬化铺装路面、临时压实作业面的快速转场需求，单趟转场时速可覆盖工地内不同作业点的移动要求，不需要额外平板车转运，这也是中小型工程场景里轮式设备占比逐年提升的核心原因。从整机功能布局来看，前端工作装置采用了反转六连杆的铰点布置，这种结构的铲斗掘起力输出曲线更平缓，在铲装砂石、松散土壤、建筑废渣这类常见物料时，斗刃切削轨迹不会出现明显的力值突变，能减少作业过程中的液压冲击，同时保证收斗位置的斗齿角度始终处于合理区间，避免撒料。设计过程中优先校核了最大卸载高度与卸载距离的匹配关系，

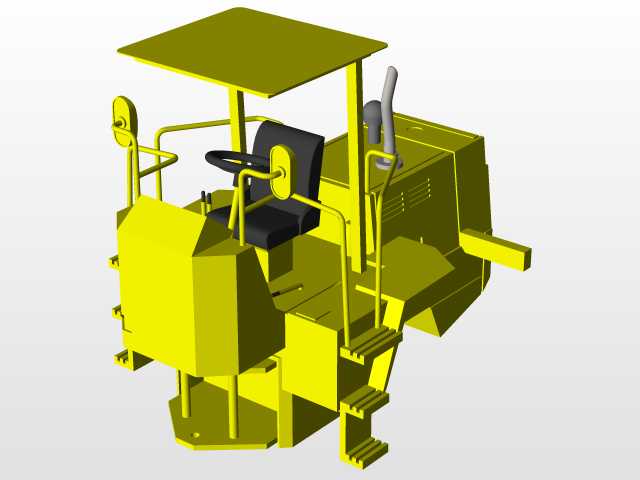

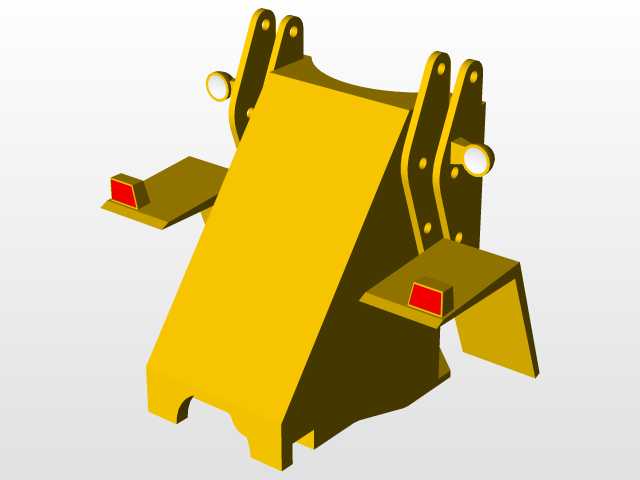

　　确保铲斗举升到最高位置时，斗刃前缘到前轮中心的水平距离能够覆盖常规自卸卡车的货厢侧帮宽度，不会出现卸料时碰撞货厢的问题，同时最大卸载高度满足常见工程运输车辆的货厢栏板高度要求，不需要额外垫高作业面。行走部分采用了铰接式车架的结构方案，前后车架通过中央铰接销连接，转向时依靠两侧转向油缸的伸缩推动前车架偏转，相比整体车架的偏转轮转向，转弯半径更小，在狭窄的料场、基坑作业面里的机动灵活性更强，设计时特意校核了铰接处的转角范围，保证左右转向角度一致，避免出现单侧转向余量不足的问题，同时铰接位置的上下铰点同轴度公差在建模阶段就做了严格约束，防止后期装配出现卡滞。驾驶室采用了敞篷带防护顶棚的结构，适配南方炎热地区、露天作业的通风需求，

　　顶棚的覆盖范围完全遮挡驾驶操作区域，能避免高空坠物、作业扬尘直接落到操作区域，驾驶室内的操纵件布置按照人机工程学要求排布，转向盘、操作手柄、脚踏板的位置都参考了成年男性操作的舒适作业区间，减少长时间作业的操作疲劳。液压系统的管路布置在建模阶段就做了空间干涉检查，所有管路沿着车架内侧、动臂背部的走线槽排布，避开了运动部件的行程范围，在动臂举升、铲斗翻转、车架转向的全行程动作下，管路不会出现拉扯、与结构件摩擦的问题，管接头的位置预留了足够的扳手操作空间，方便后期维护拆装。整机的外形尺寸控制严格参照了场内作业设备的通行边界，整机宽度不超过常规施工便道的通行限宽，整机长度在工作装置收平状态下满足工地临时出入口的转弯要求，

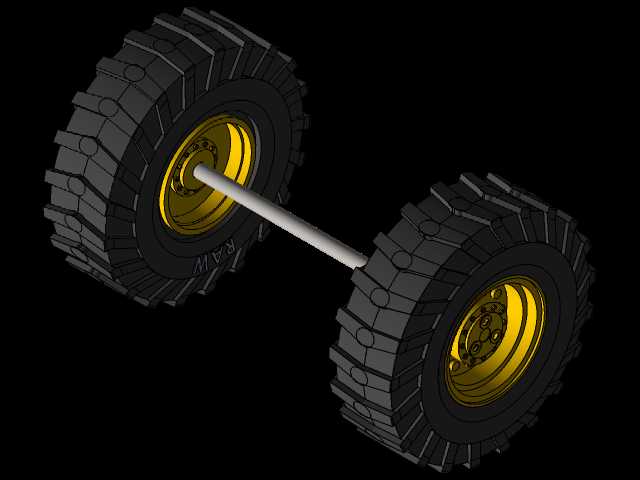

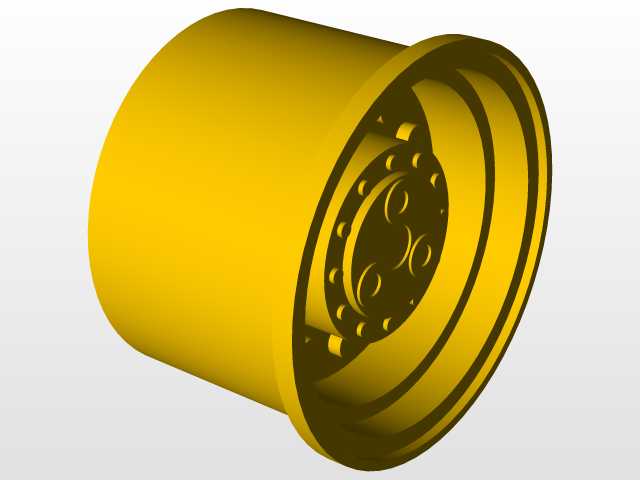

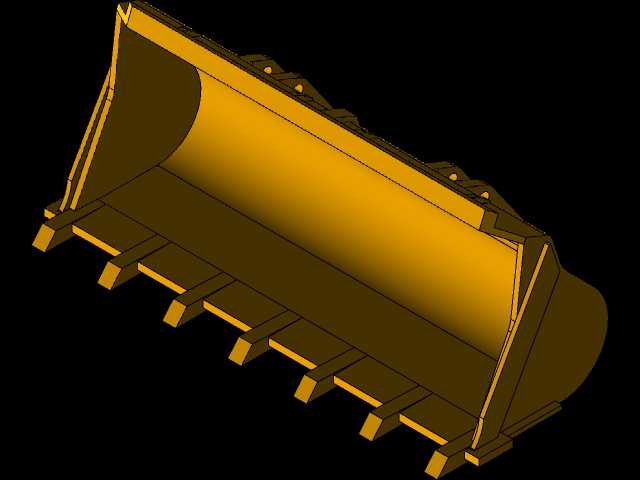

　　尾部的配重块轮廓做了圆弧过渡，转向时尾部的回转半径不会超出后轮外侧太多，避免狭窄区域转向时尾部碰撞周边障碍物。铲斗的斗齿采用了可更换的装配式结构，斗齿座与铲斗主刃板焊接为一体，斗齿磨损后可以单独拆卸更换，不需要整体更换铲斗刃板，降低后期使用成本，斗齿的切削角度按照松散物料的插入阻力最优值设计，插入料堆时的阻力更小，能减少轮胎打滑的概率。前后桥的轮边减速结构在建模时保留了足够的安装空间，保证大扭矩输出的同时，桥包的离地间隙满足工地非铺装路面的通过要求，不会出现凸起的石块磕碰桥壳的问题。燃油箱、液压油箱的布置位置兼顾了重心平衡与加注便利性，油箱加注口的高度在地面站立操作即可触及，不需要攀爬设备就能完成燃油、液压油的加注作业，同时油箱位置远离发动机排气部件，避免高温烘烤带来的安全隐患。
