车载式桁架结构钻井作业设备三维设计

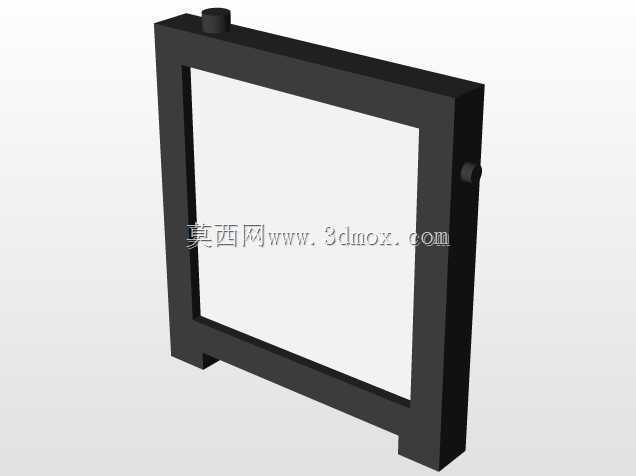

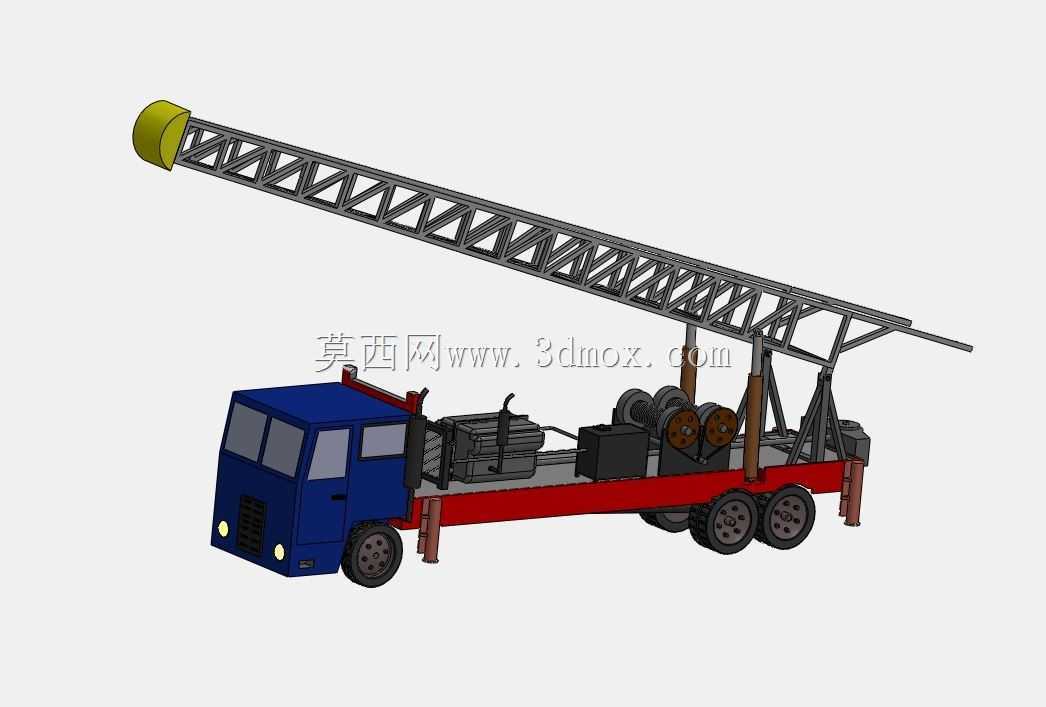

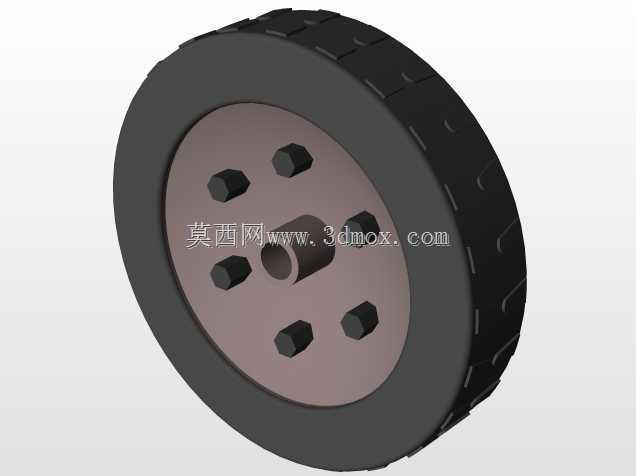

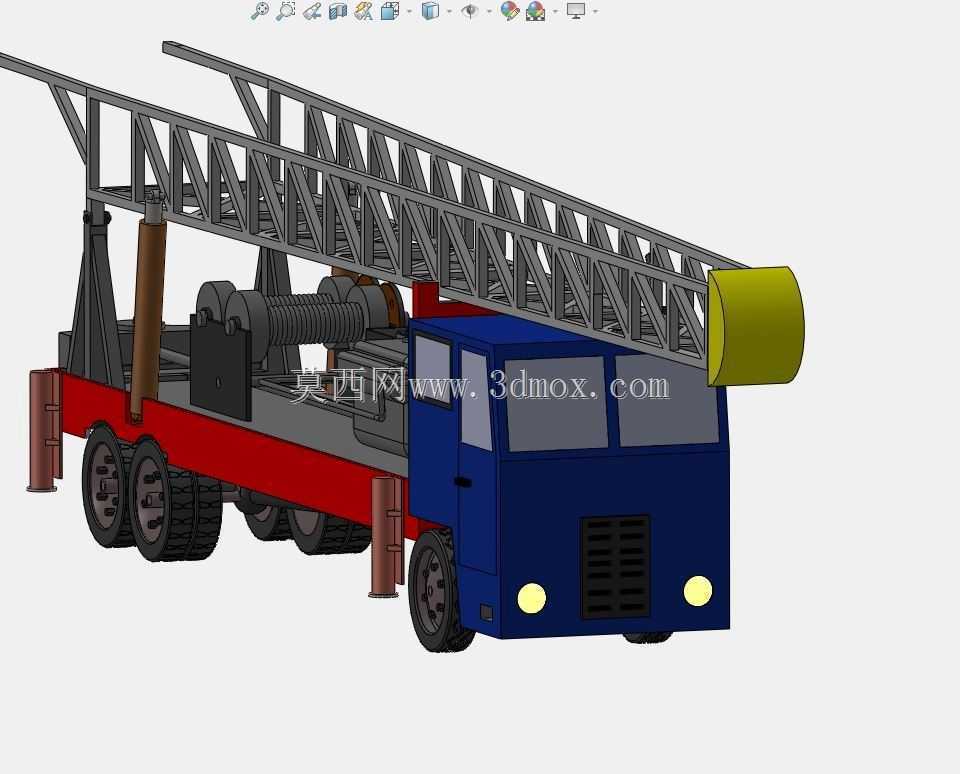

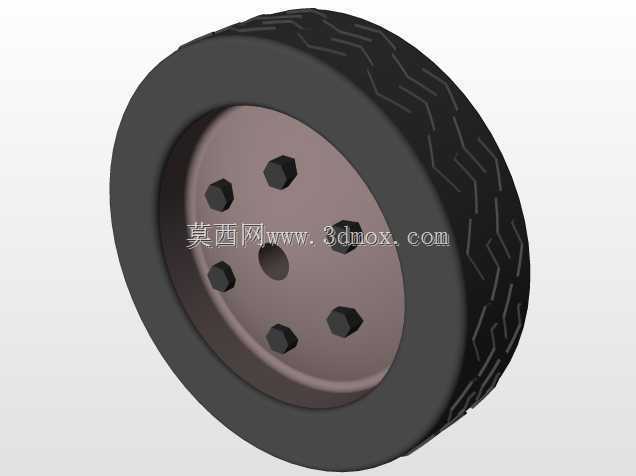

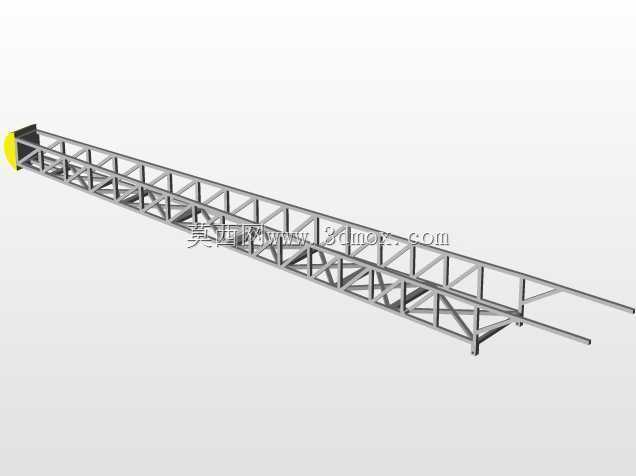

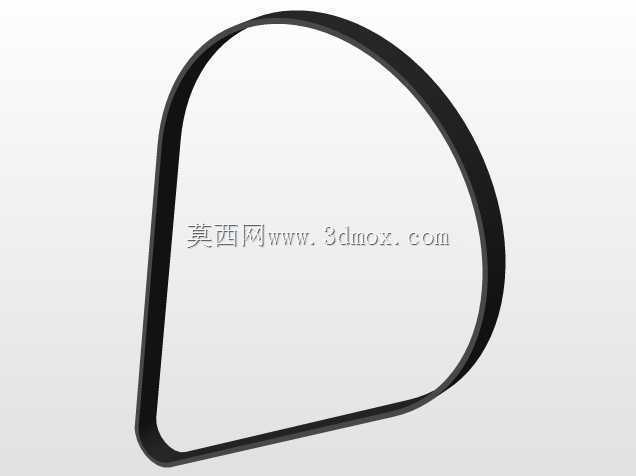

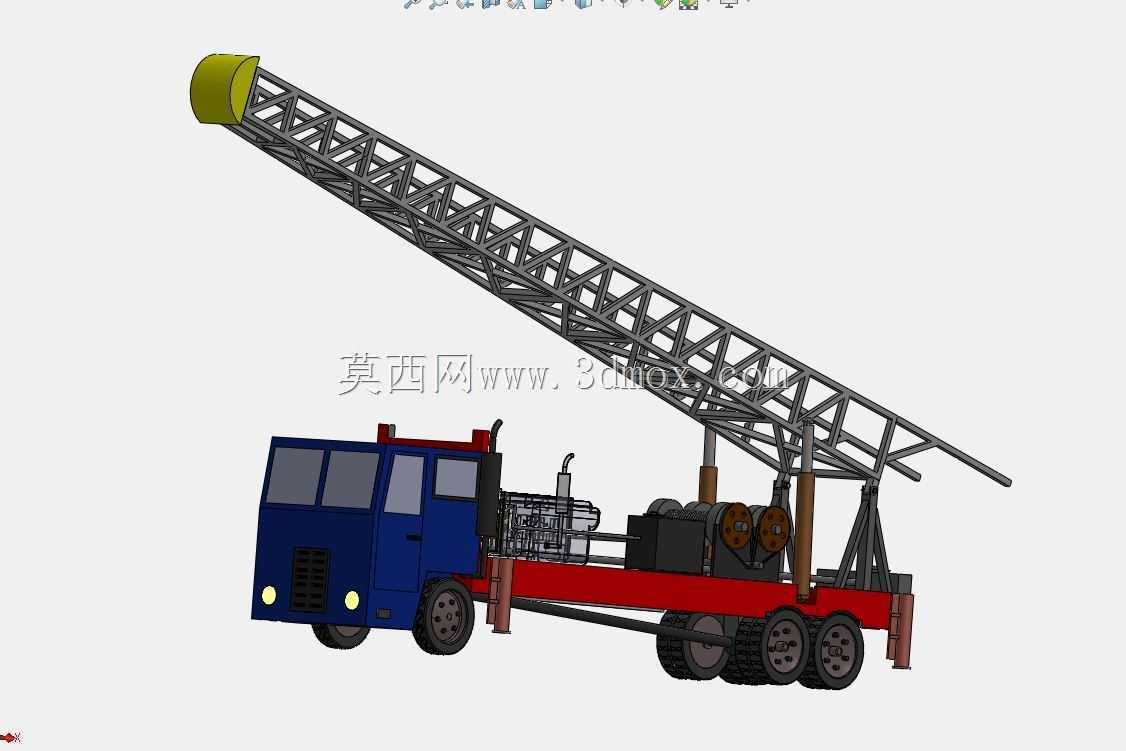

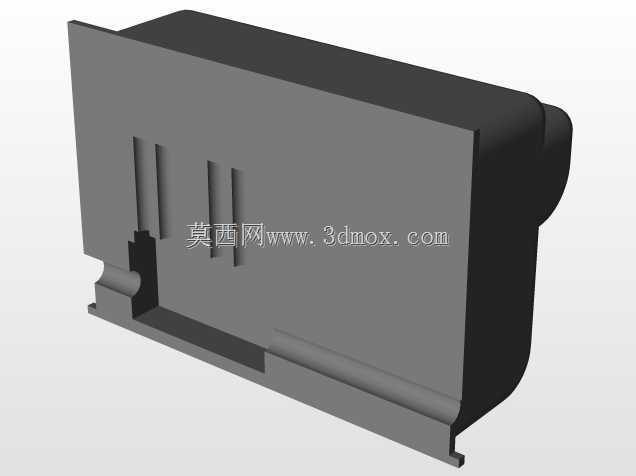

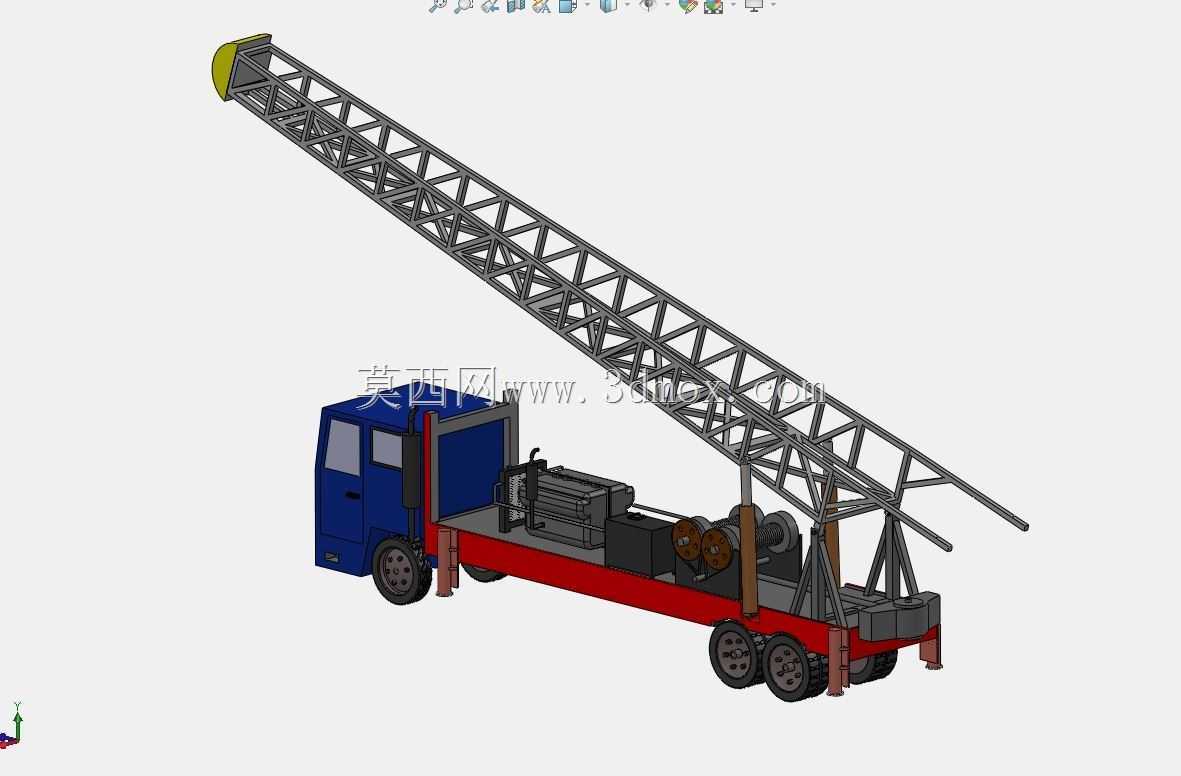

　　这款车载钻探设备的三维建模，完全围绕野外油气勘探、水文地质钻井、浅层矿产取芯这类需要频繁转场的作业场景展开，区别于固定安装的大型钻井平台，整套设备将钻架、卷扬系统、动力传输单元全部集成在重型多轴载货底盘上，转场时无需额外拆解运输部件，抵达作业点位后仅需展开支腿完成调平即可快速进入施工状态，大幅压缩非作业等待时间，适配国内西北戈壁、西南山区等道路条件有限的野外作业环境。从结构设计逻辑来看，整套钻架采用三角形截面的桁架式焊接结构，而非传统的箱型梁设计，这一选型思路核心是在保证钻架纵向承载能力、抗侧向风载刚度的前提下，尽可能降低上部结构的自重，避免整车轴荷超出公路运输的限值要求；桁架弦杆采用标准矩形型钢，腹杆按受力梯度排布，

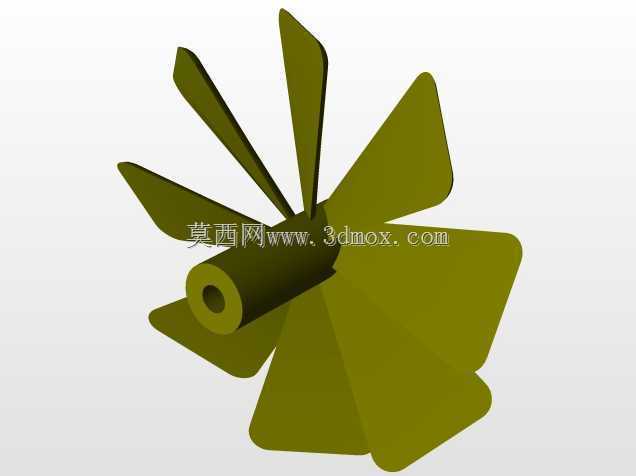

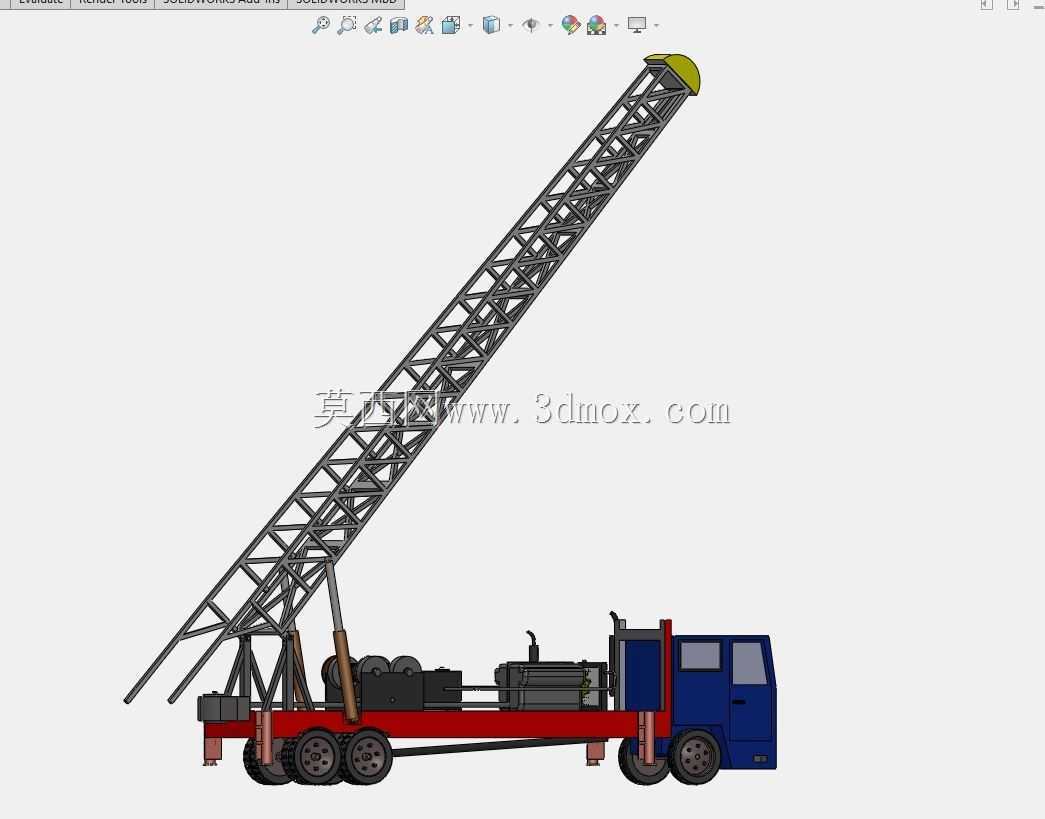

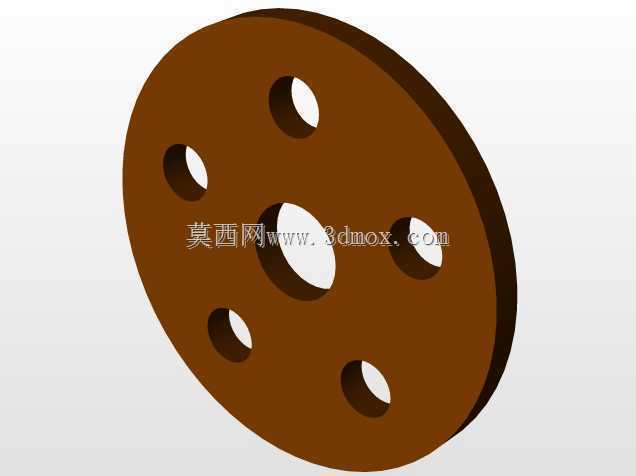

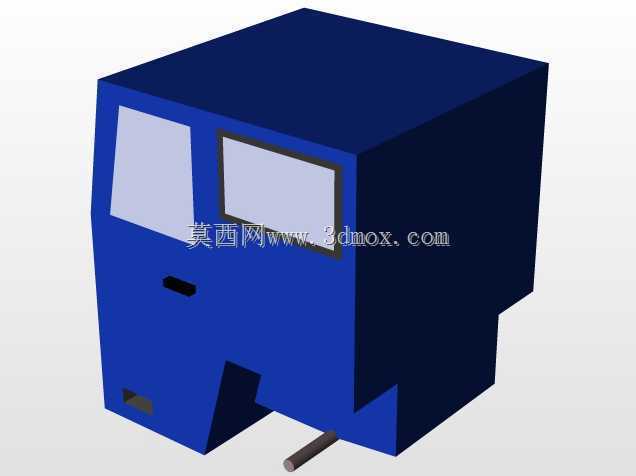

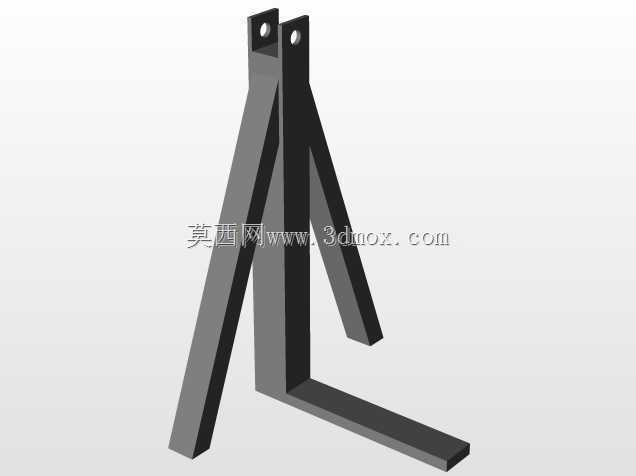

　　在钻架起升液压缸的铰接点位、顶部天轮安装座、底部与底盘回转支座的连接位置，都额外做了加劲板补强，避免长期交变载荷下出现焊缝疲劳开裂的问题。钻架的起升机构采用双级液压缸驱动，配合底盘尾部的铰接支座，可实现钻架从水平运输状态到垂直作业状态的平稳翻转，起升过程中设置了机械锁止点位，避免液压系统内泄引发的钻架回落风险；底盘两侧布置的可伸缩液压支腿，在作业时伸出撑实地面，将整车轮胎抬离地面，分散钻井作业时的钻压反作用力，避免底盘悬架长期承受冲击载荷出现早期损坏，支腿的接地位置预留了垫木安装槽，可根据不同地面承载力调整接地面积，防止软土地基作业时出现设备倾覆。设备前部的驾驶室保留了原有载货底盘的操作功能，

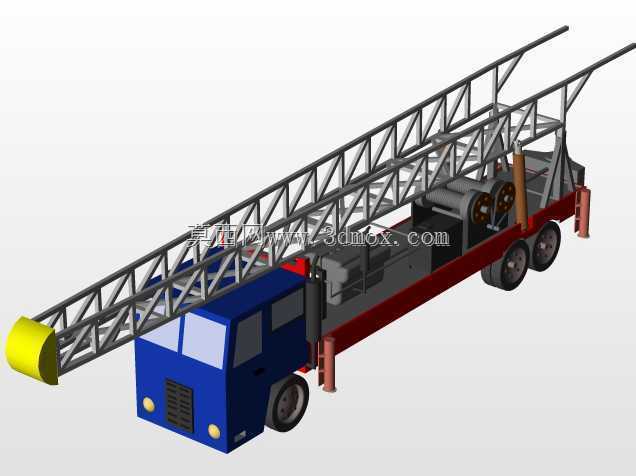

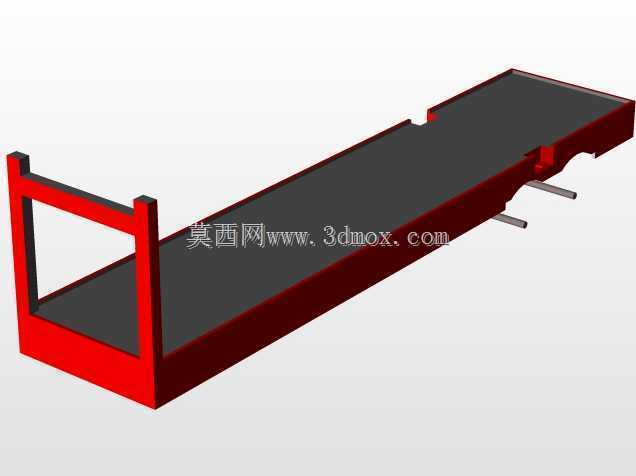

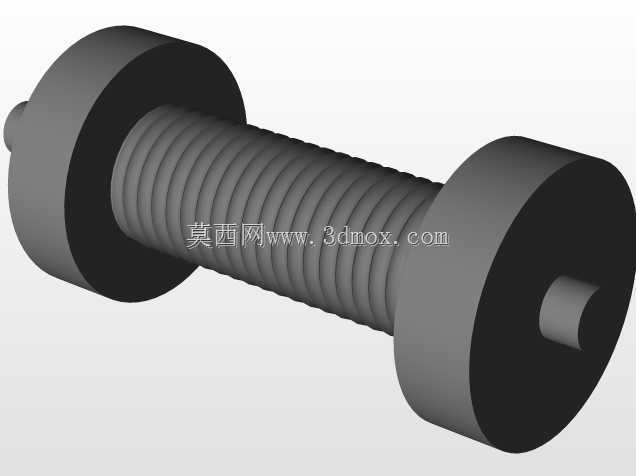

　　同时在驾驶室后侧集成了钻井作业的操作控制台，所有卷扬控制、钻架起升、支腿伸缩的操作阀组都集中布置在控制台区域，操作人员无需在设备周边多点位跑动，在控制位即可观察到钻架顶部天轮、井口作业面的工况，操作视野覆盖全部关键作业点位。卷扬系统布置在钻架底部与驾驶室之间的底盘平台上，采用大容绳量的滚筒结构，适配不同钻井深度的钢丝绳收纳需求，滚筒侧边设置了排绳器机构，避免钢丝绳乱绳、咬绳引发的磨损加剧问题，卷扬的制动系统采用液压抱闸加机械锁止的双重结构，在钻具提升到指定高度后可可靠锁止，不会出现钻具下滑的安全隐患。从安装边界尺寸来看，整套设备在运输状态下钻架水平放置在底盘上方，整车外廓尺寸满足公路货运的限高、限宽要求，

　　无需办理超限运输许可即可在普通等级公路通行；作业状态下钻架垂直起升后，设备的作业覆盖半径仅在支腿展开的范围内，不需要额外占用过大的作业场地，适合在农田、山地林间这类场地狭窄的区域开展钻井作业。底盘的轴距、轴荷分配在建模时做了反复校核，前桥转向轮的载荷占比满足转向操控的要求，后桥驱动轮的载荷足够提供钻具钻进时的底盘附着力，避免大钻压作业时底盘出现移位；钻架的中心与底盘的纵向中心线完全重合，保证钻进时的钻压沿钻架中心垂直传递，不会出现偏载引发的钻杆弯曲、井斜问题。整套设备的管线布置全部沿底盘主梁内侧、桁架弦杆内侧排布，避免野外作业时被碎石、树枝刮损，液压管路的弯曲半径都符合液压元件的安装规范，在相对运动的铰接点位预留了足够的管线长度，同时加装了拖链防护，避免反复弯折引发的管路破损。在细节结构上，钻架的前端设置了导向扶正机构，钻杆下放过程中可通过导向套限制钻杆的径向摆动，保证钻孔的垂直度；底盘平台周边设置了防滑踏步与防护栏杆，作业人员在平台上操作、更换钻具时可抓扶防护，避免滑倒坠落；所有外露的钢结构件都预留了涂装工艺的让位空间，建模时考虑了焊后加工的余量，保证后续生产制造时的工艺可行性，不会出现三维模型与实际加工脱节的问题。
