径向发动机分总成活塞连杆组结构设计

项目分类:发动机 发布时间:2021-12-04 ID:434916
  • 径向发动机分总成活塞连杆组结构设计
  • 径向发动机分总成活塞连杆组结构设计
  • 径向发动机分总成活塞连杆组结构设计
  • 径向发动机分总成活塞连杆组结构设计
  • 径向发动机分总成活塞连杆组结构设计
  • 径向发动机分总成活塞连杆组结构设计
  • 径向发动机分总成活塞连杆组结构设计
  • 径向发动机分总成活塞连杆组结构设计
  • 径向发动机分总成活塞连杆组结构设计
  • 径向发动机分总成活塞连杆组结构设计
  • 径向发动机分总成活塞连杆组结构设计

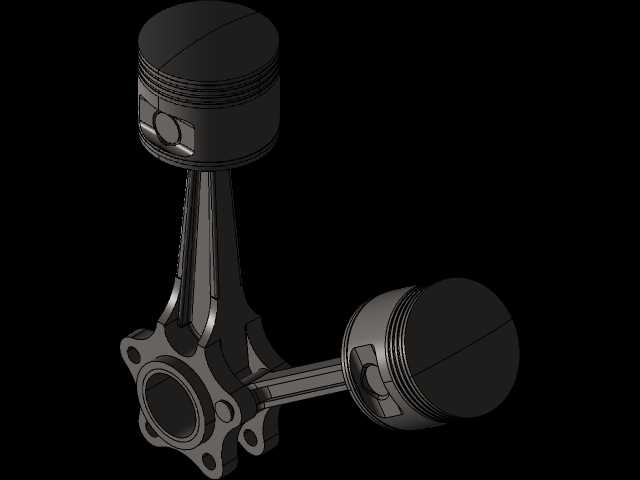

  在航空活塞动力、小型特种装备动力领域,径向发动机凭借星型布局的紧凑性、高功重比优势,始终占据着轻型通航飞机、老式航模复刻、特种应急动力单元的核心应用场景,而分总成作为动力输出的核心承载模块,其活塞连杆组的设计合理性直接决定了整机的运转平顺性、大修间隔与极限输出能力。本次完成的径向发动机分总成设计,核心围绕活塞与连杆的铰接配合逻辑展开,区别于直列发动机的并列连杆布局,径向发动机的多缸连杆需要围绕同一曲柄销做圆周排布,主杆与副连杆的铰接结构是整个分总成的设计核心。从实际工况出发,活塞部分采用了典型的内燃机活塞结构,顶部预留了燃烧室适配的凹坑轮廓,环带区域设计了三道环槽,分别对应两道气环与一道油环的安装位,气环负责密封燃烧室内的高压燃气,

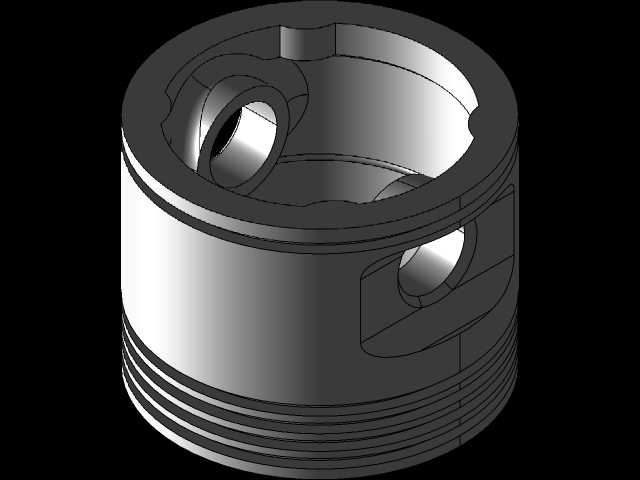

  避免做功冲程的压力泄漏,油环则负责刮除缸壁上多余的润滑油,防止机油窜入燃烧室造成积碳。活塞销座区域做了加厚加强处理,因为径向发动机的活塞在做功冲程中承受的爆发压力会通过活塞销直接传递给连杆,且星型布局下活塞的侧向力方向随曲柄转角变化的规律与直列机存在明显差异,销座的加强筋走向完全匹配应力传递路径,避免高转速下出现销座开裂的故障。连杆部分分为主连杆与铰接式副连杆,主连杆的大端直接安装在曲柄销上,大端的剖分结构采用了成熟的斜切口设计,配合连杆螺栓实现大端盖的紧固,大端内侧预留了轴瓦安装位,保证运转过程中曲柄销与连杆大端之间的流体润滑状态;主连杆的杆身采用了工字形截面,在保证结构强度的前提下尽可能降低往复运动质量,

  减少高转速下的惯性力载荷。副连杆通过铰接销安装在主连杆大端的凸耳上,每个副连杆对应一个气缸的活塞,这种铰接结构可以保证所有气缸的活塞运动规律符合设计的配气相位要求,避免不同气缸的活塞运动干涉。从安装边界来看,整个分总成的径向尺寸完全匹配星型发动机的机匣内部安装空间,活塞的外径与对应缸径的配合间隙按照内燃机设计规范选取,冷态下的间隙值兼顾了热膨胀后的配合要求,避免热机状态下出现拉缸故障;连杆大端的宽度与曲柄销的长度匹配,安装后主连杆与副连杆之间留有合适的轴向间隙,防止运转过程中出现连杆侧面的摩擦磨损。设计过程中完全遵循参数化设计逻辑,所有配合尺寸都设置了关联参数,比如活塞销直径与连杆小端衬套内径、活塞销座内径保持参数关联,

  调整缸径参数时可以同步驱动所有关联尺寸更新,大幅提升后续改型设计的效率。从功能特性来看,这套分总成可以承受常规汽油燃料燃烧产生的爆发压力,适配的转速区间覆盖轻型通航发动机常用的巡航转速范围,铰接副连杆的铰接销位置经过反复运动仿真验证,全行程内所有活塞的上止点、下止点位置偏差控制在允许范围内,保证各缸的压缩比一致,避免出现个别缸工作粗暴的问题。在实际装配场景中,这套分总成可以先在机匣外完成活塞连杆组的预装,将活塞环压缩后推入气缸套,再完成主连杆大端与曲柄销的紧固,装配流程符合现有内燃机的装配工艺要求,不需要额外设计专用工装即可完成总装。针对径向发动机常见的连杆铰接点润滑问题,主连杆内部设计了润滑油道,从大端轴瓦位置引入压力润滑油,通过杆身内部的油道输送到小端活塞销位置,同时通过铰接销位置的油孔将润滑油输送到副连杆的铰接点,保证所有运动副都能得到充分的压力润滑,减少干摩擦造成的零件磨损。活塞的裙部做了型线优化,不是规则的圆柱形,而是按照热态变形规律设计了中凸变椭圆型线,冷态下裙部与缸壁的接触压力分布均匀,热机膨胀后裙部可以与缸壁保持理想的配合间隙,既不会出现敲缸异响,也不会因为间隙过小造成拉缸。整个分总成的运动件都做了质量配平设计,主连杆与所有副连杆、活塞的质量差控制在很小的范围内,减少运转过程中因为质量不均产生的离心力振动,降低整机的振动水平,提升动力输出的平顺性。
