二冲程Minarelli发动机连杆结构设计

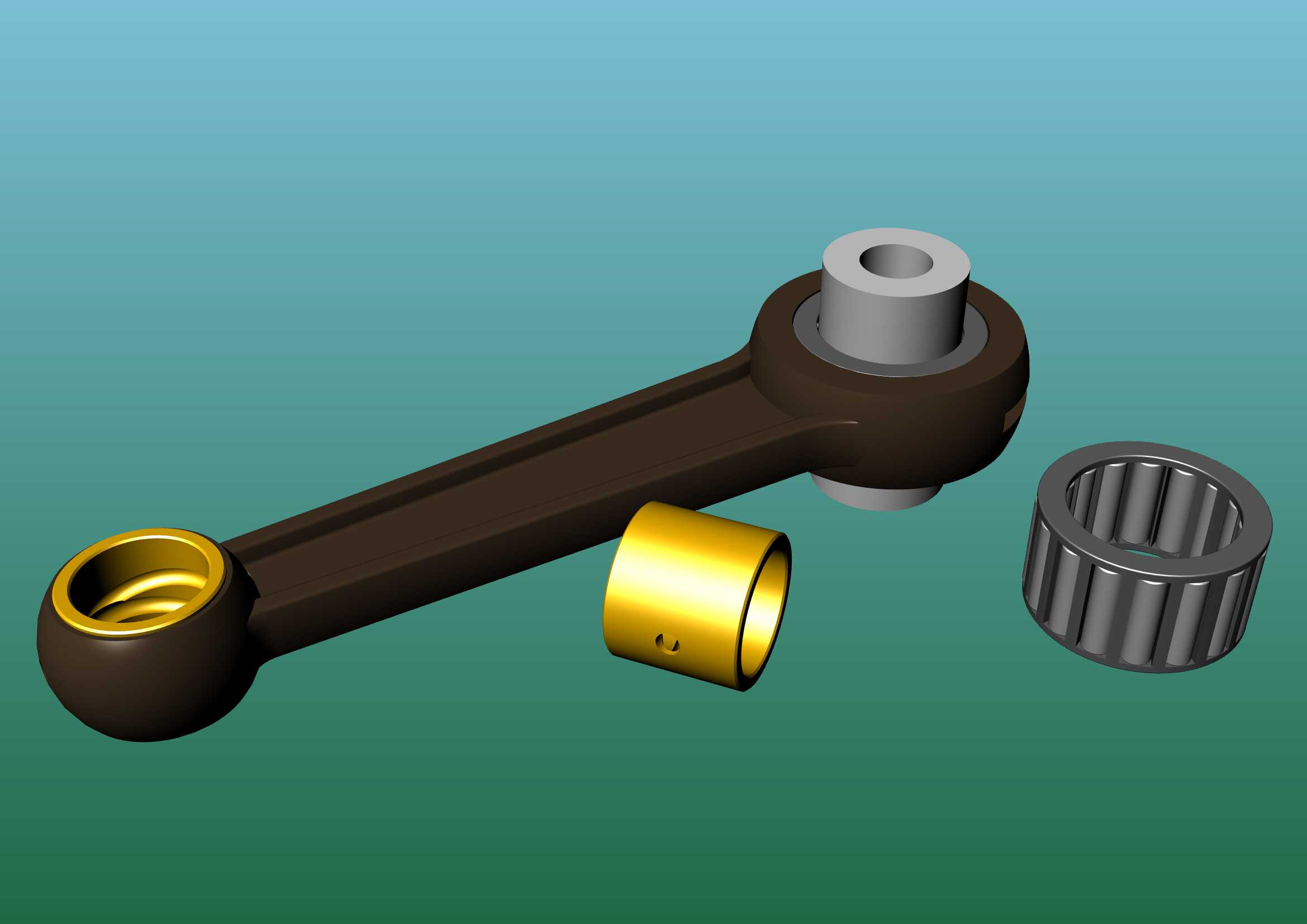

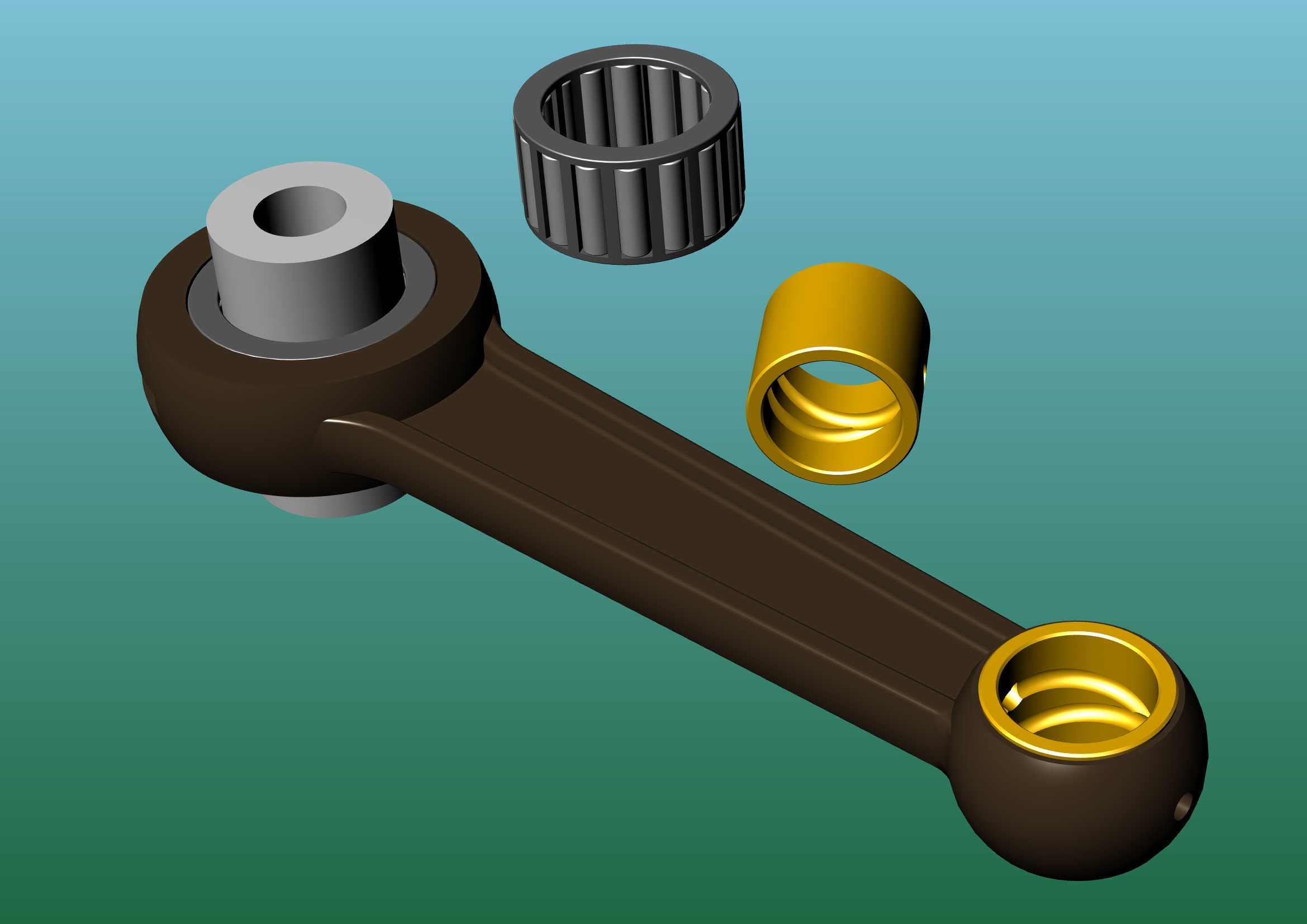

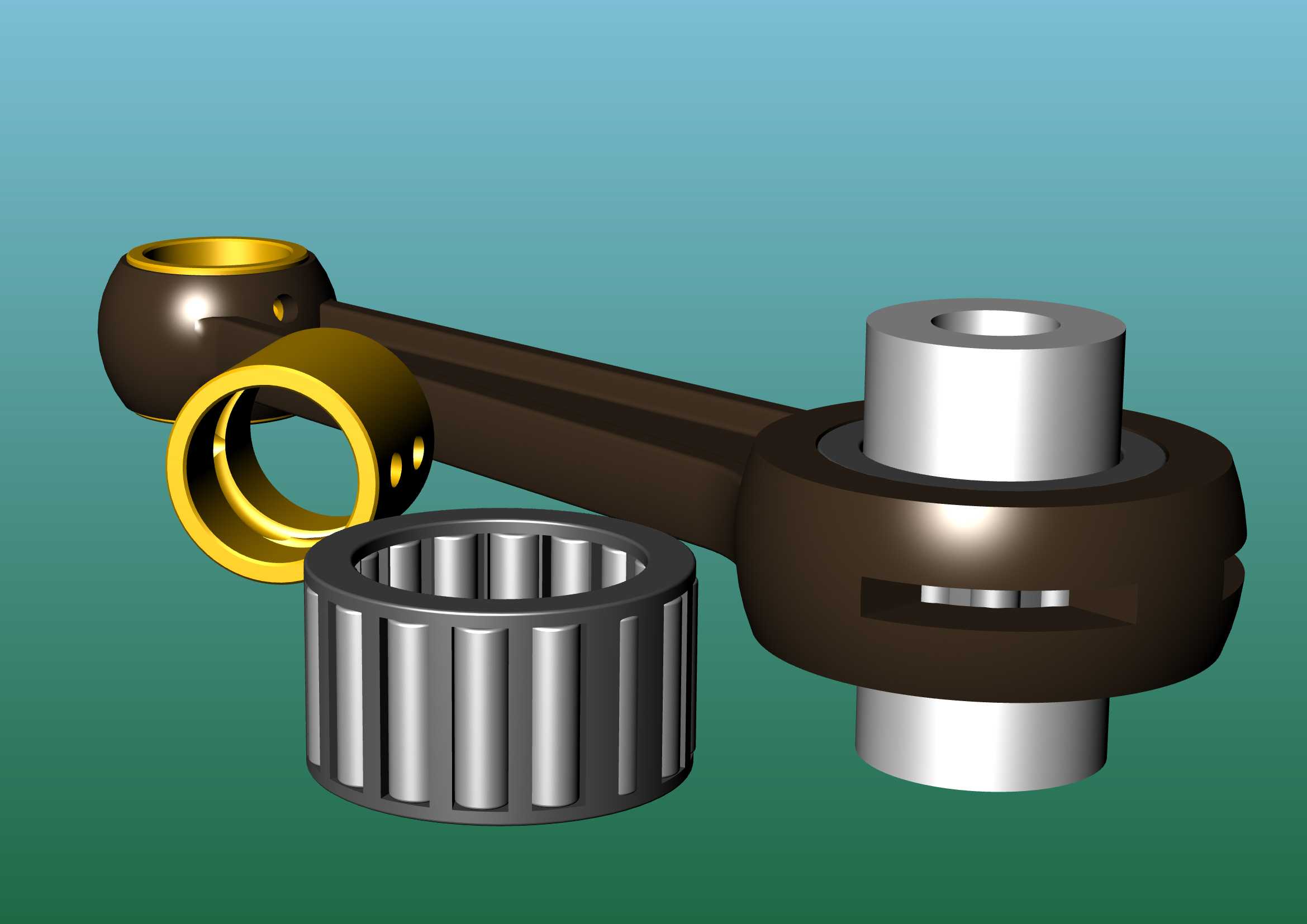

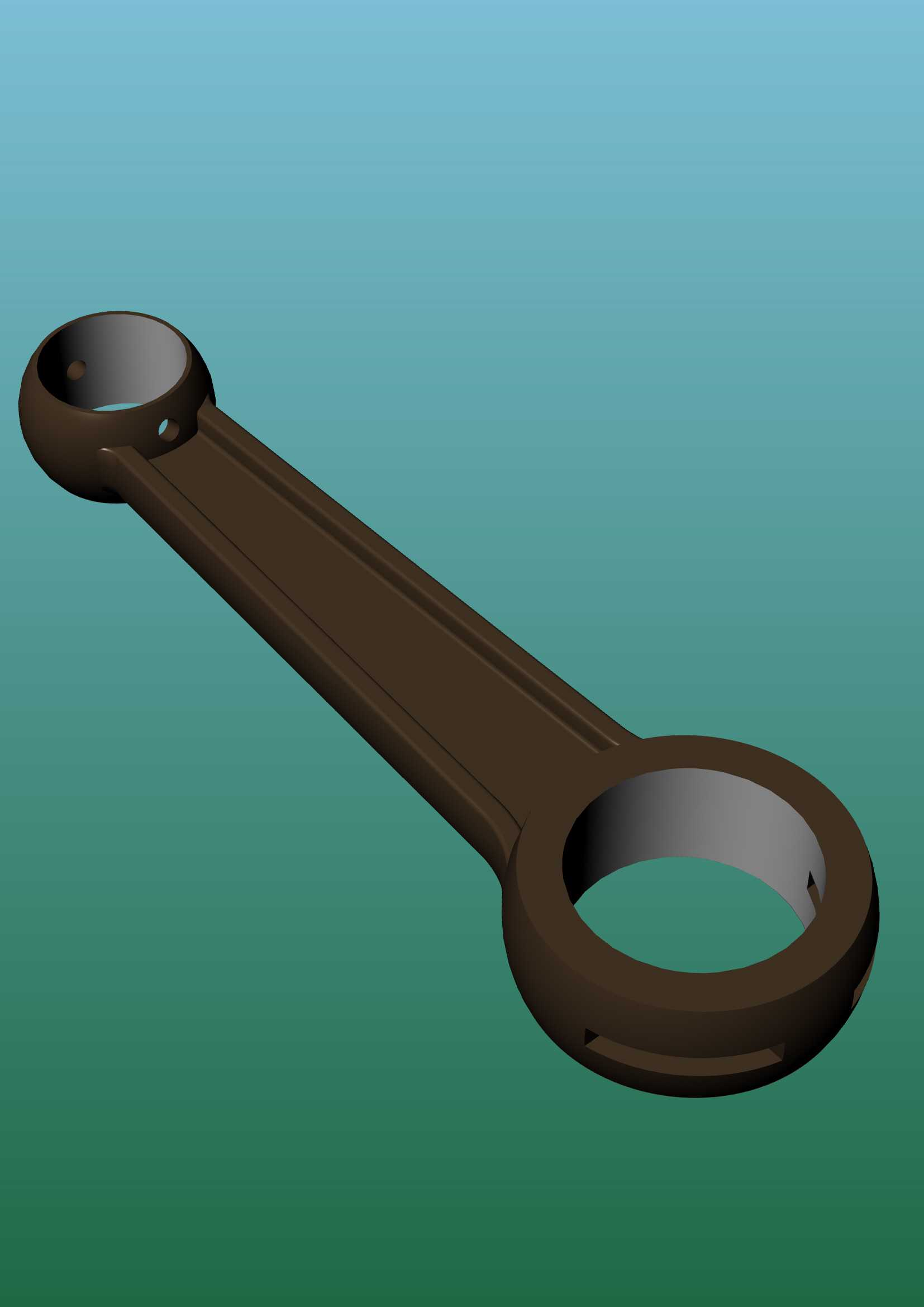

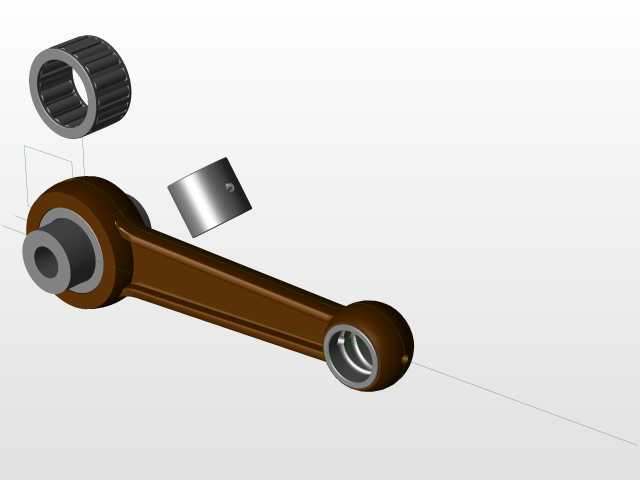

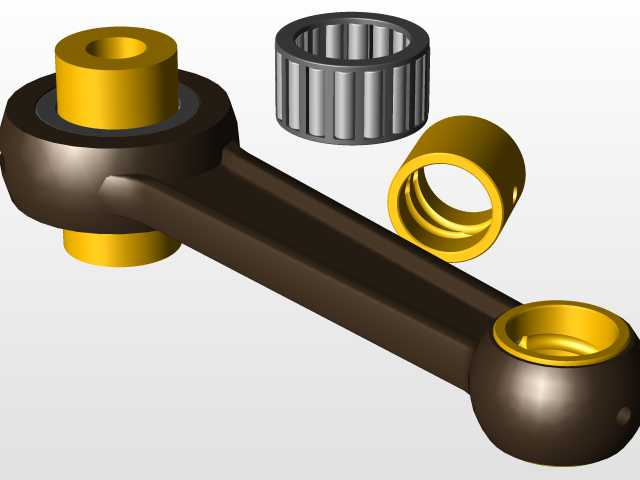

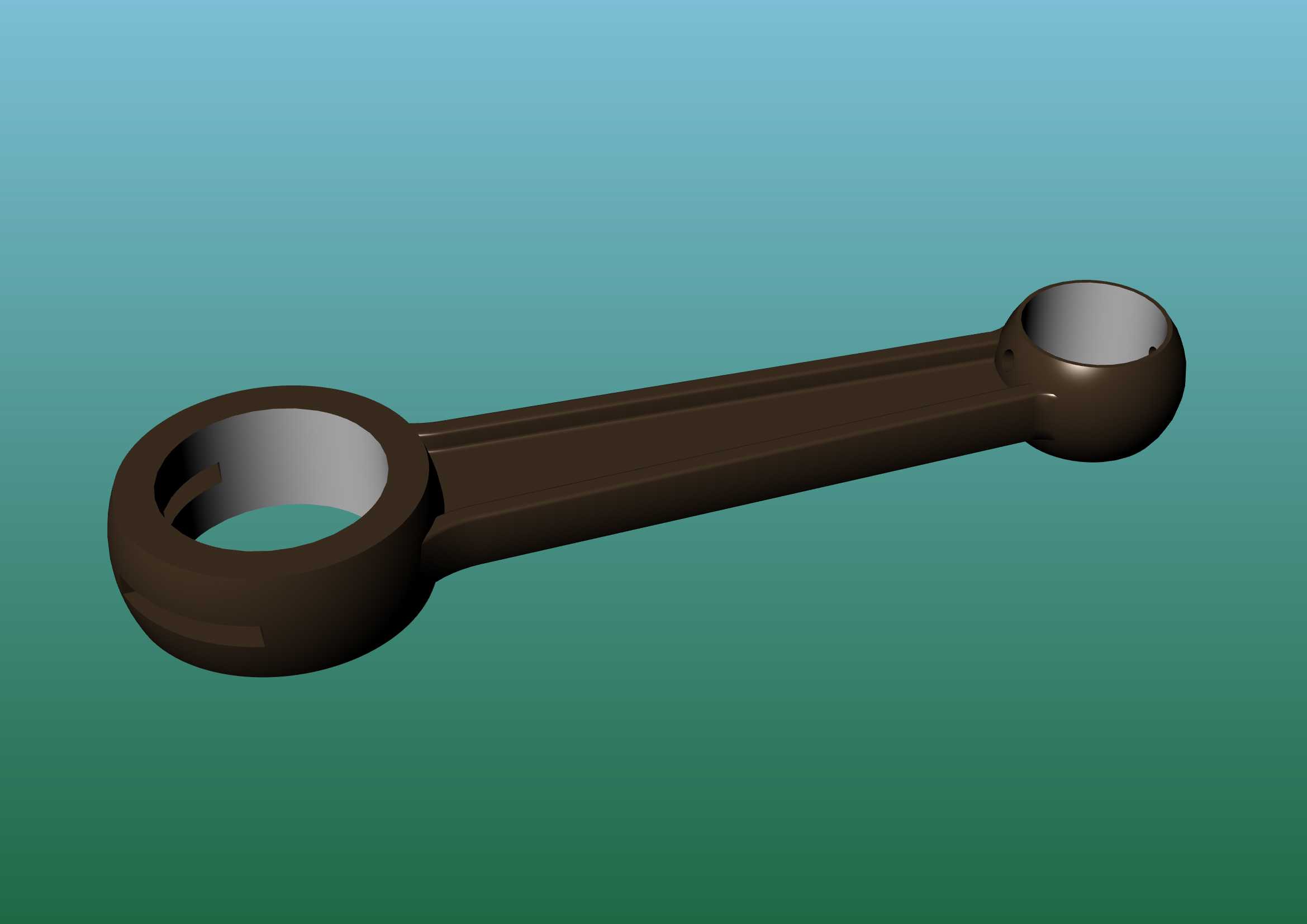

　　在小型通用动力、越野摩托、航模动力等场景中，二冲程Minarelli发动机凭借高功率密度、轻量化结构被广泛应用，而连杆作为连接活塞与曲轴的核心传动部件，其结构设计直接决定了动力输出的可靠性与整机运转寿命。这套连杆组件采用分体式配套结构，包含连杆本体、滚针轴承、衬套三个核心部分，完全匹配Minarelli系列二冲程发动机的安装边界，适配排量区间覆盖50cc到100cc的常见机型。从实际工况来看，二冲程发动机的转速普遍高于同排量四冲程机型，最高转速往往能突破12000rpm，连杆在运转过程中需要承受活塞往复运动产生的交变冲击载荷，同时还要传递燃烧做功的推力，因此在结构设计上做了针对性的强化。连杆本体采用长杆身变截面设计，

　　大头端匹配曲轴曲柄销的安装位，配套的滚针轴承采用满针结构，相比普通滚珠轴承能承受更大的径向载荷，同时降低高转速下的摩擦阻力，适配二冲程发动机混合油润滑的特性，滚针保持架采用高强度冲压材质，避免高转速下保持架碎裂引发的整机故障。小头端直接对接活塞销，配套的铜基衬套采用过盈压装的方式嵌入连杆小头孔内，衬套内表面加工有螺旋油槽，能够让混合燃油中的润滑油更好地附着在摩擦表面，减少活塞销与衬套之间的干摩擦风险，衬套的壁厚控制在1.5mm，既保证了足够的结构强度，也避免了壁厚过大导致的小头端尺寸超标，无法适配原厂活塞的安装空间。在外形尺寸与安装边界上，连杆大小头中心距严格遵循Minarelli原厂机型的尺寸公差，中心距误差控制在0.

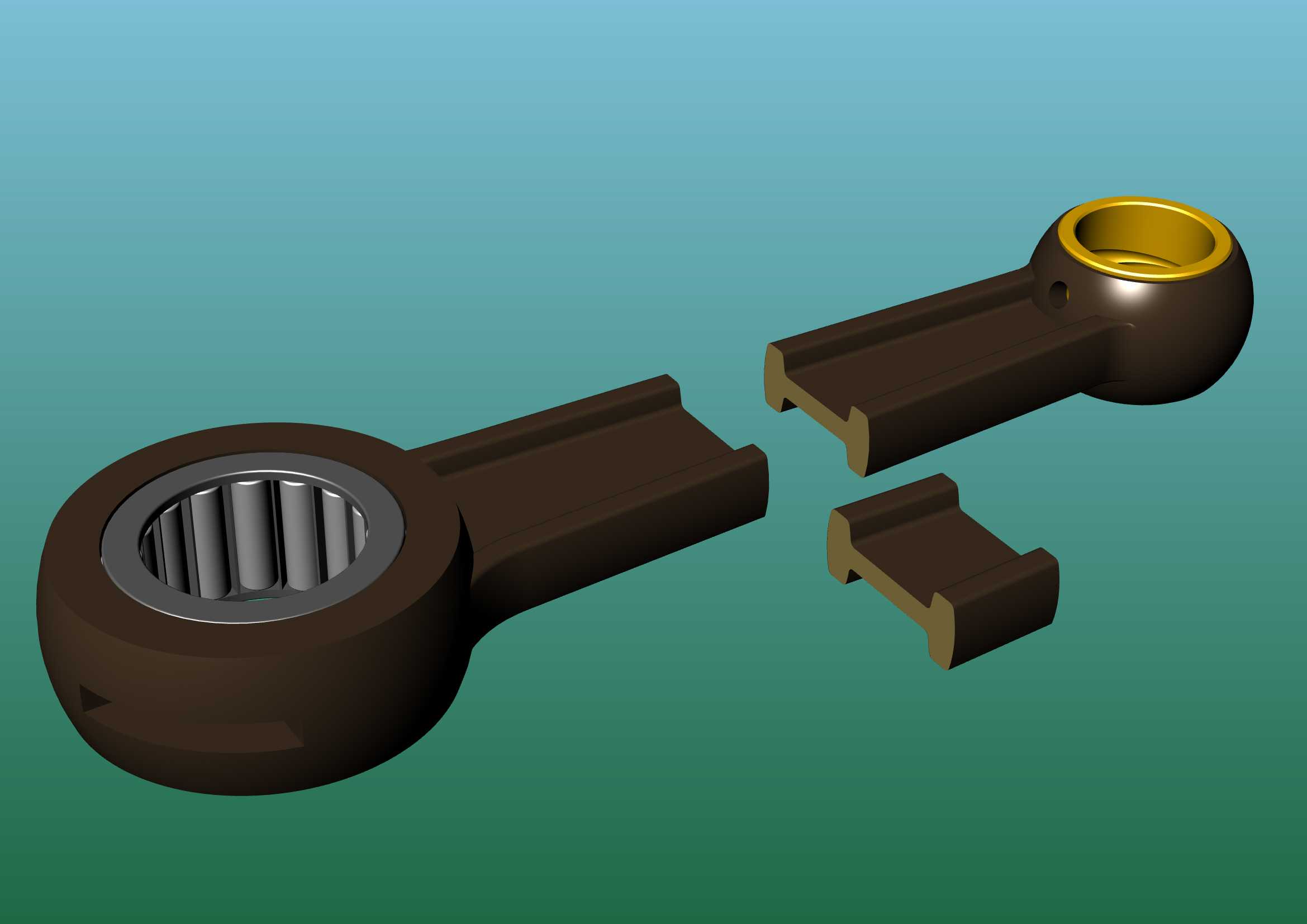

　　02mm以内，避免因尺寸偏差导致活塞在上止点位置碰撞气缸盖，或者压缩比出现偏差影响动力输出。大头端的宽度尺寸匹配曲轴曲柄的开档尺寸，两侧预留0.1mm的轴向间隙，保证连杆在曲轴上能够灵活摆动，不会出现卡滞问题；小头端的外径尺寸适配活塞销座的内部空间，不会在活塞往复运动中与销座发生干涉。杆身采用工字形截面设计，相比等直径圆截面杆身，在保证相同抗弯、抗扭强度的前提下，能够有效降低连杆自身的往复运动质量，减少高转速下的惯性载荷，降低曲轴轴承的负荷，提升整机的转速响应速度。杆身与大小头的过渡位置采用大圆角平滑过渡，避免应力集中，从根源上减少交变载荷下的疲劳断裂风险，这也是小排量高转速发动机连杆设计的核心要点——很多改装机型出现连杆断裂故障，往往就是因为过渡圆角处理不到位，应力集中位置在长时间交变载荷下萌生裂纹最终失效。从装配逻辑来看，这套连杆组件不需要额外改装即可直接替换原厂配件，滚针轴承直接套入曲轴曲柄销后，将连杆大头对准轴承位置合装，即可完成大头端的装配；小头端的铜套提前压装到位后，直接穿入活塞销即可完成与活塞的连接，所有配合面的公差都按照原厂维修级别的精度设计，轴承与曲柄销的配合间隙控制在0.01-0.02mm之间，衬套与活塞销的配合间隙控制在0.008-0.015mm之间，既保证运转时的油膜形成空间，也避免间隙过大导致的运转异响与冲击磨损。在实际使用场景中，这类连杆不仅适用于原厂机型的维修替换，也能够满足轻度改装的动力升级需求，

　　杆身的强度冗余能够承受比原厂功率高20%左右的动力输出，适配轻度改装的排气、气缸升级套件，不会出现强度不足的问题。不同于大排量发动机的分体式连杆大头设计，小排量二冲程发动机的连杆普遍采用整体式大头结构，配套滚针轴承直接装配，这种结构的优势是大头端的结构强度更高，不需要连杆螺栓的紧固结构，进一步降低了连杆自身的重量，更适合高转速的运转工况，同时装配工序更简单，维修时不需要额外的扭矩紧固工序，只需要按照标准流程装配即可。在细节设计上，连杆大头的油孔位置对准曲轴的出油通道，能够让曲轴运转时飞溅的润滑油直接进入滚针轴承的摩擦表面，保证轴承在高转速下的润滑效果；小头端的油槽与活塞销座的油孔对齐，让混合油能够顺利进入衬套与活塞销的摩擦面，避免缺油拉缸故障。整套结构完全遵循二冲程小型发动机的设计逻辑，没有冗余的结构设计，所有尺寸、配合、结构强化都围绕高转速、高冲击的实际工况展开，能够覆盖日常通勤、非道路越野、航模动力等多个应用场景的使用需求。
