杠杆重锤式压力泄放安全装置结构

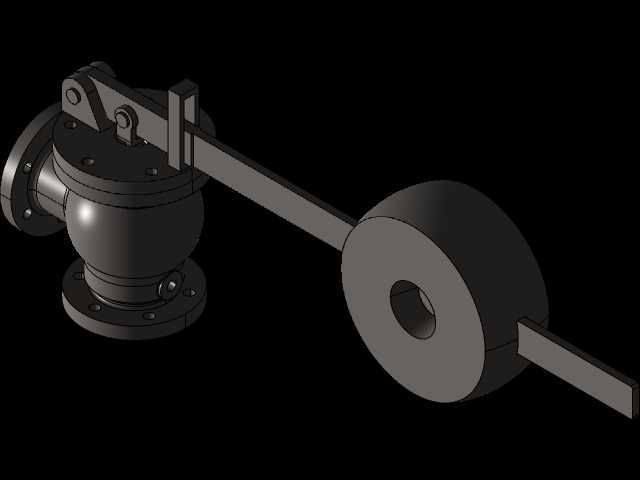

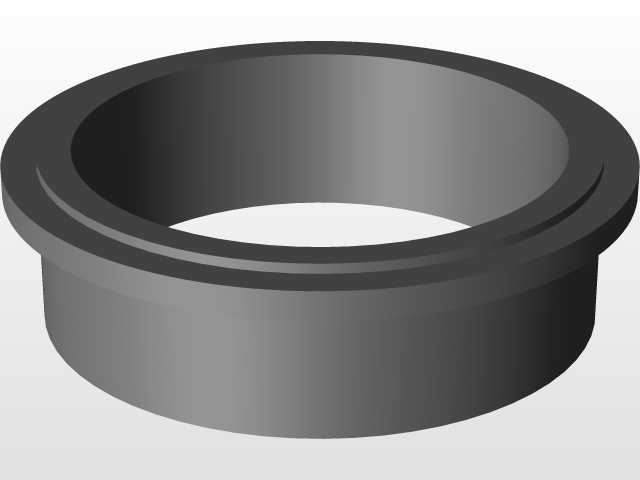

　　在承压类工业管路系统中，超压泄放是保障整套装置运行安全的核心环节，这类杠杆式安全阀常被应用在蒸汽锅炉、中低压压力容器、工业给排水承压管网、化工常压反应装置的压力泄放工位，相比弹簧式安全阀，它的开启压力整定更直观，长期运行下整定压力漂移量小，适合对泄放压力稳定性要求高、启闭频次不极端频繁的工况场景。从结构功能来看，这套装置依靠杠杆力矩平衡原理实现压力控制，阀瓣密封面贴合在阀座通流口上，阀杆向上延伸连接杠杆支点端，杠杆另一端挂载的重锤通过调整在杠杆上的固定位置，就能改变施加在阀瓣上的密封压紧力，当阀体内侧介质压力升高，介质作用在阀瓣上的向上推力超过重锤通过杠杆传递的向下压紧力矩时，阀瓣被顶起，介质从阀座侧的出口法兰快速泄放，

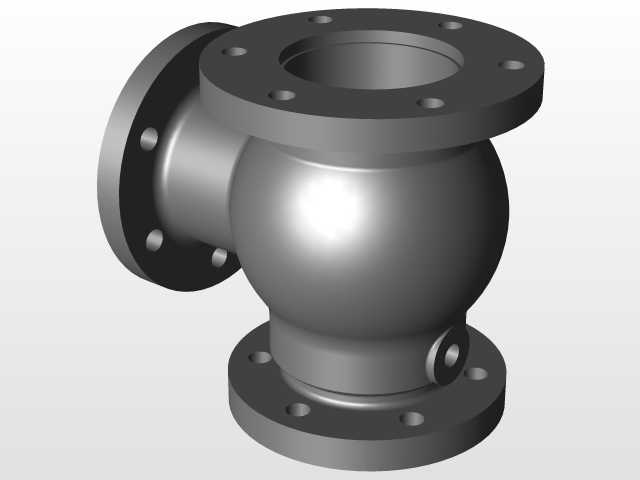

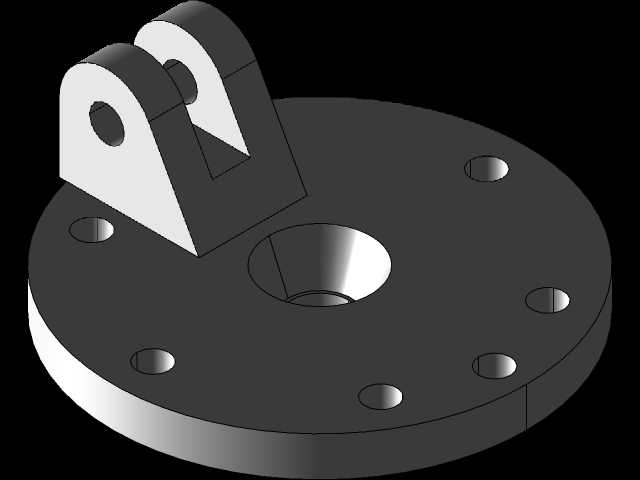

　　直到介质压力回落至整定回座压力值，阀瓣重新贴合阀座实现密封，切断泄放通道。设计这套结构时，首先要明确核心的力矩匹配逻辑，杠杆的支点位置、力臂长度比例需要结合目标整定压力范围、阀座通径对应的介质作用面积计算确定，重锤的重量区间要覆盖常用整定压力的调整需求，避免出现重锤移到杠杆最末端仍达不到额定整定压力，或是移到最靠近支点位置仍无法实现低压密封的问题。结构细节上，阀体采用下进侧出的角式流道结构，底部法兰为入口连接端，侧部法兰为泄放出口端，法兰连接尺寸符合通用管路法兰标准，安装时可直接匹配同压力等级的管路法兰，不需要额外制作过渡连接件；阀瓣与阀杆采用活动铰接结构，避免阀杆受侧向力时导致密封面偏磨，杠杆与阀杆的接触位置设计为圆弧面接触，

　　减少杠杆摆动过程中的卡滞阻力，重锤与杠杆之间设置锁紧定位结构，防止设备运行过程中重锤受振动滑移导致整定压力偏移。从安装边界来看，这类阀门安装时需要保证阀杆处于垂直向上的状态，杠杆摆动平面内不能有其他管线或结构件遮挡，要预留足够的重锤移动调整空间，以及阀瓣开启时杠杆向上摆动的行程空间，避免杠杆动作时与周边结构发生碰撞；入口端的连接法兰要与承压设备的引出管段同轴安装，避免安装应力传递到阀体导致阀座密封面变形，出口侧的泄放管线要做独立支撑，不能将泄放管线的重量压在阀体出口法兰上，防止长期受力导致阀体法兰变形泄漏。实际选型应用中，这类结构的安全阀不适合用于压力波动频次极高、需要快速启闭泄放的高压工况，

　　因为杠杆结构的运动惯量相比弹簧直动式更大，过高的启闭频次会加快铰接位置的磨损，反而会降低压力控制精度，但在中低压、压力相对稳定的蒸汽系统、储水承压罐类设备上，它的压力整定直观、维护成本低的优势十分突出，日常校验时只需要通过标准压力表对比，调整重锤在杠杆上的位置即可完成整定，不需要像弹簧式安全阀那样拆解更换弹簧或是调整弹簧压缩量，现场运维的操作门槛更低。建模过程中，所有铰接位置的配合间隙都按照通用机械公差要求设定，既保证活动部件动作顺畅无卡滞，又不会因为间隙过大导致密封面错位，法兰的螺栓孔位置、密封面尺寸都严格对应通用法兰标准，确保导出的工程图可以直接用于生产加工的尺寸参考，所有部件的参数化关联设置完成后，只需要调整阀座通径、杠杆力臂比、重锤重量参数，就可以快速衍生出不同整定压力等级、不同通径规格的同系列安全阀结构，大幅缩短同系列产品的设计迭代周期。
