室外立式消防供水栓结构三维设计

　　在城市市政消防供水体系、厂区室外消防布设、商住园区消防配套场景中，室外立式消火栓是核心的固定式供水接驳节点，其三维结构设计的合理性直接影响火灾扑救时的供水效率、安装适配性与长期运维可靠性。从实际工程应用角度出发，这类消火栓的核心用途是为消防水带、消防车等灭火装备提供稳定的压力水源接口，在火情发生时可快速开启阀门，将市政供水管网或消防水池的加压水体输送至灭火作业端，部分同结构设备也可兼顾周边区域的临时绿化取水、道路降尘取水功能，但核心设计优先级始终围绕消防工况的可靠性展开。

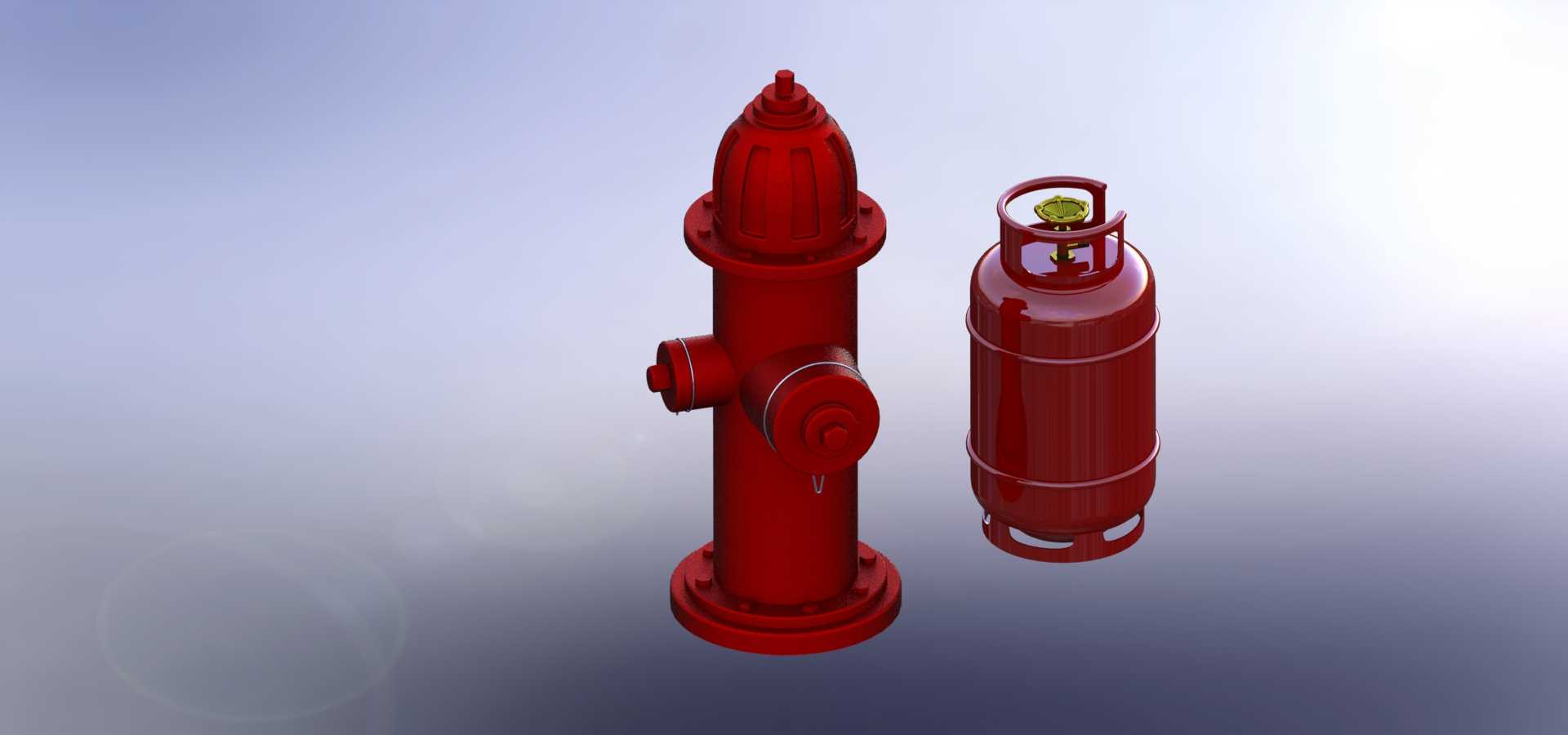

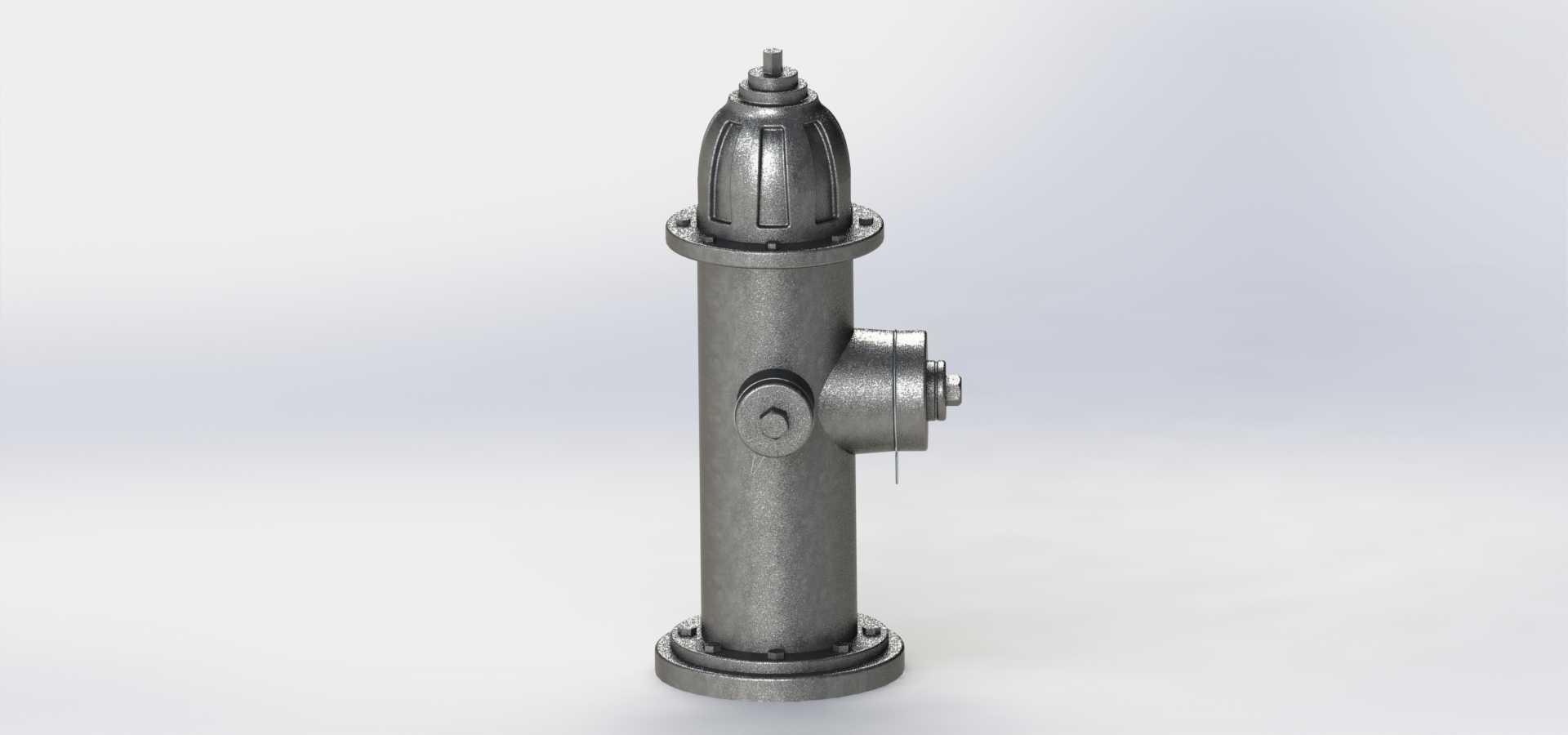

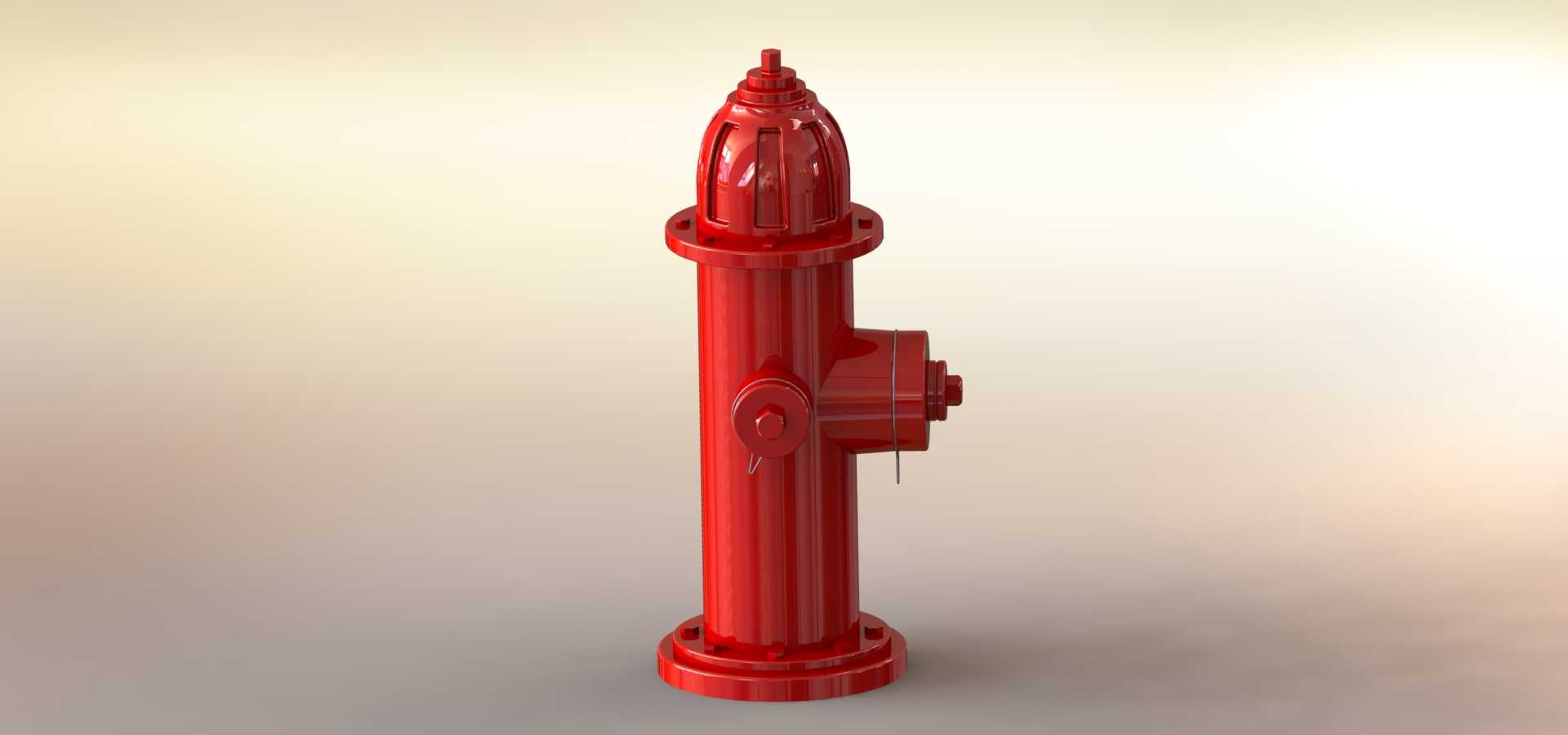

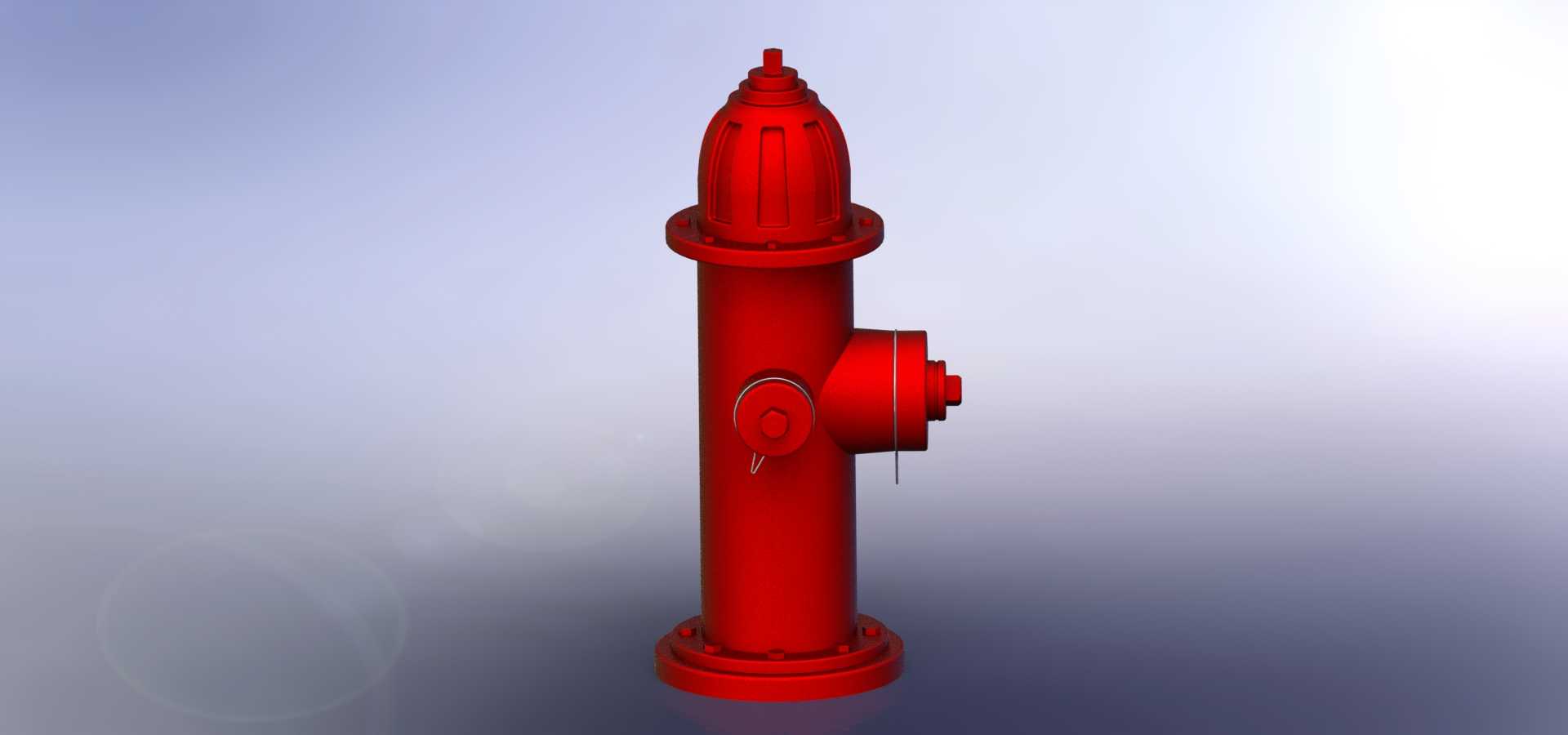

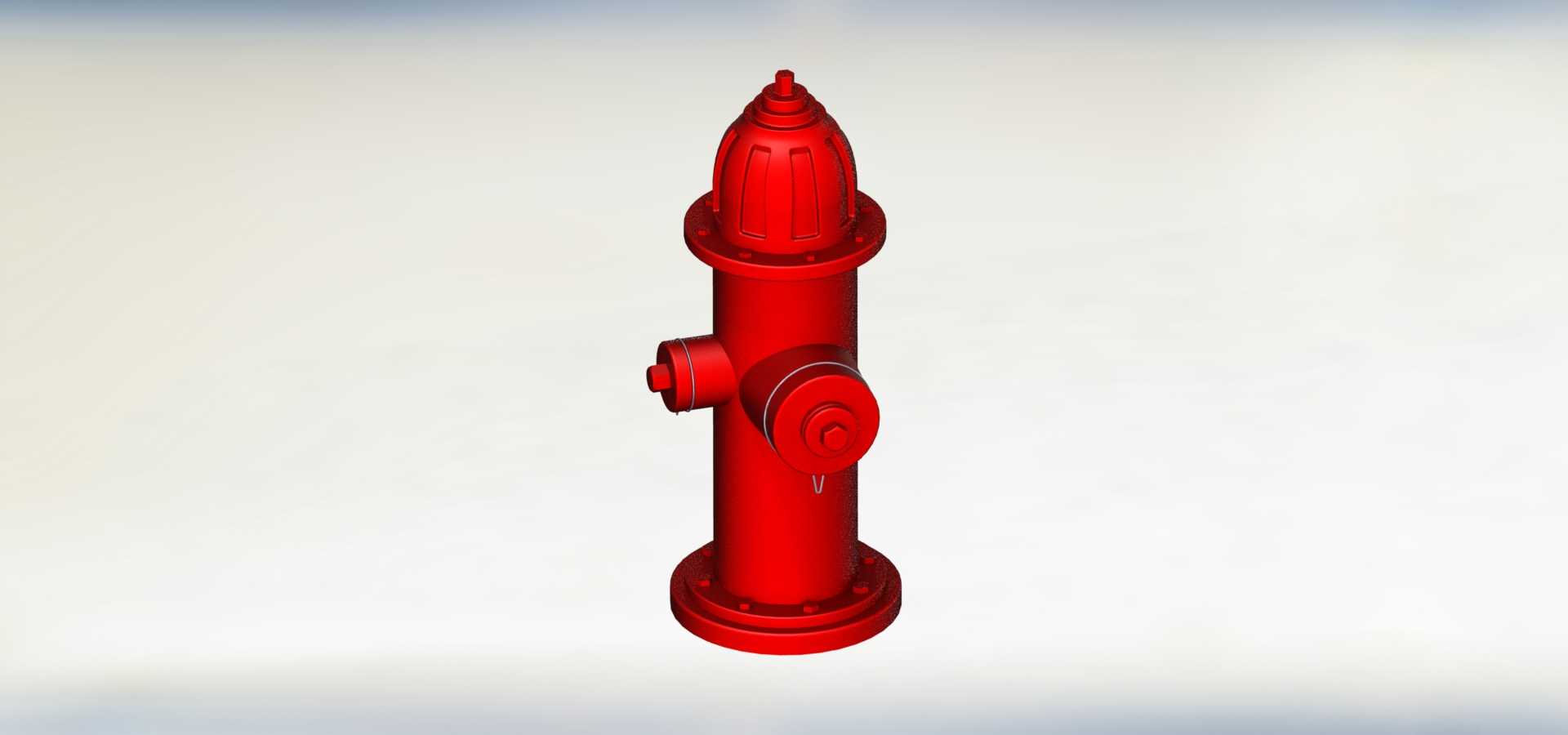

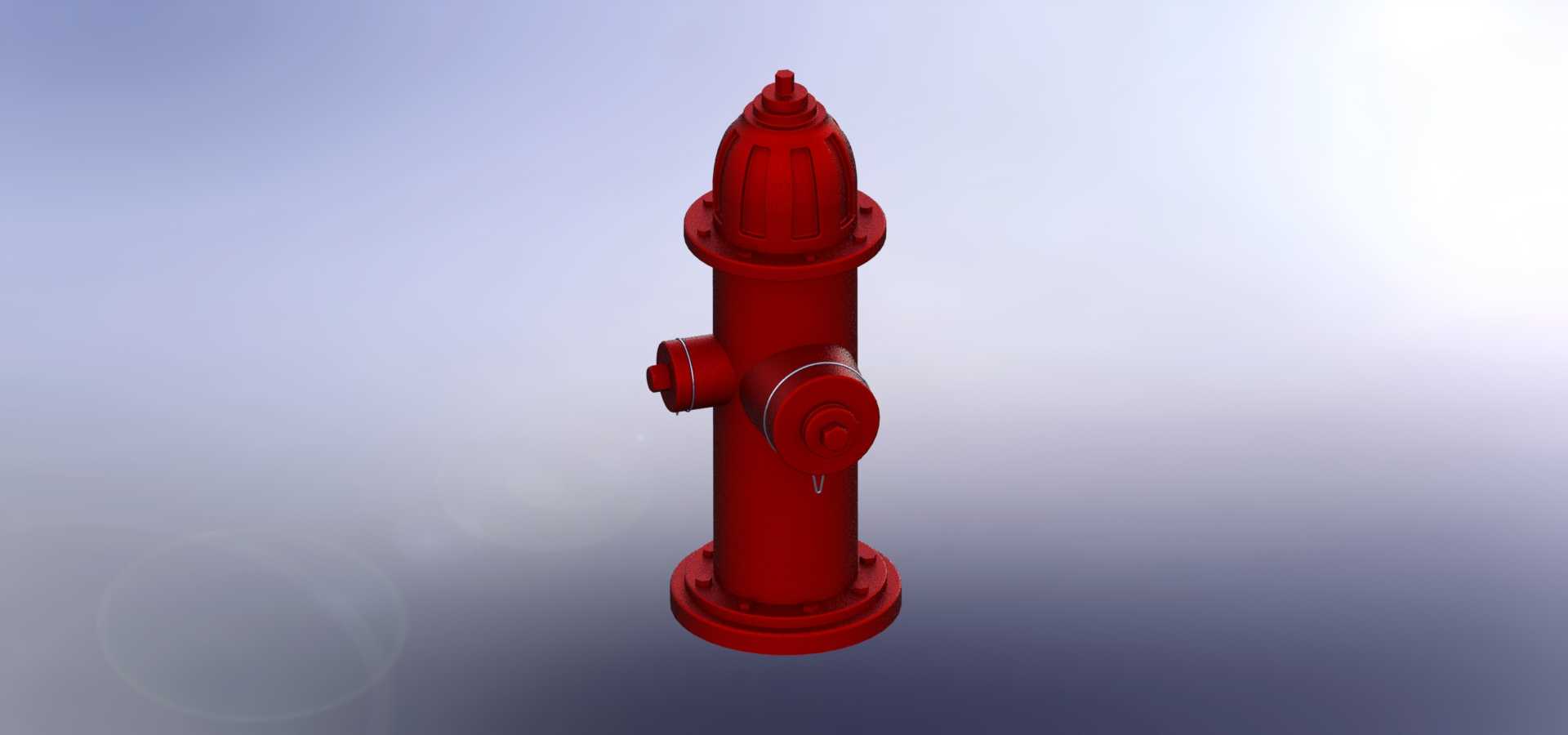

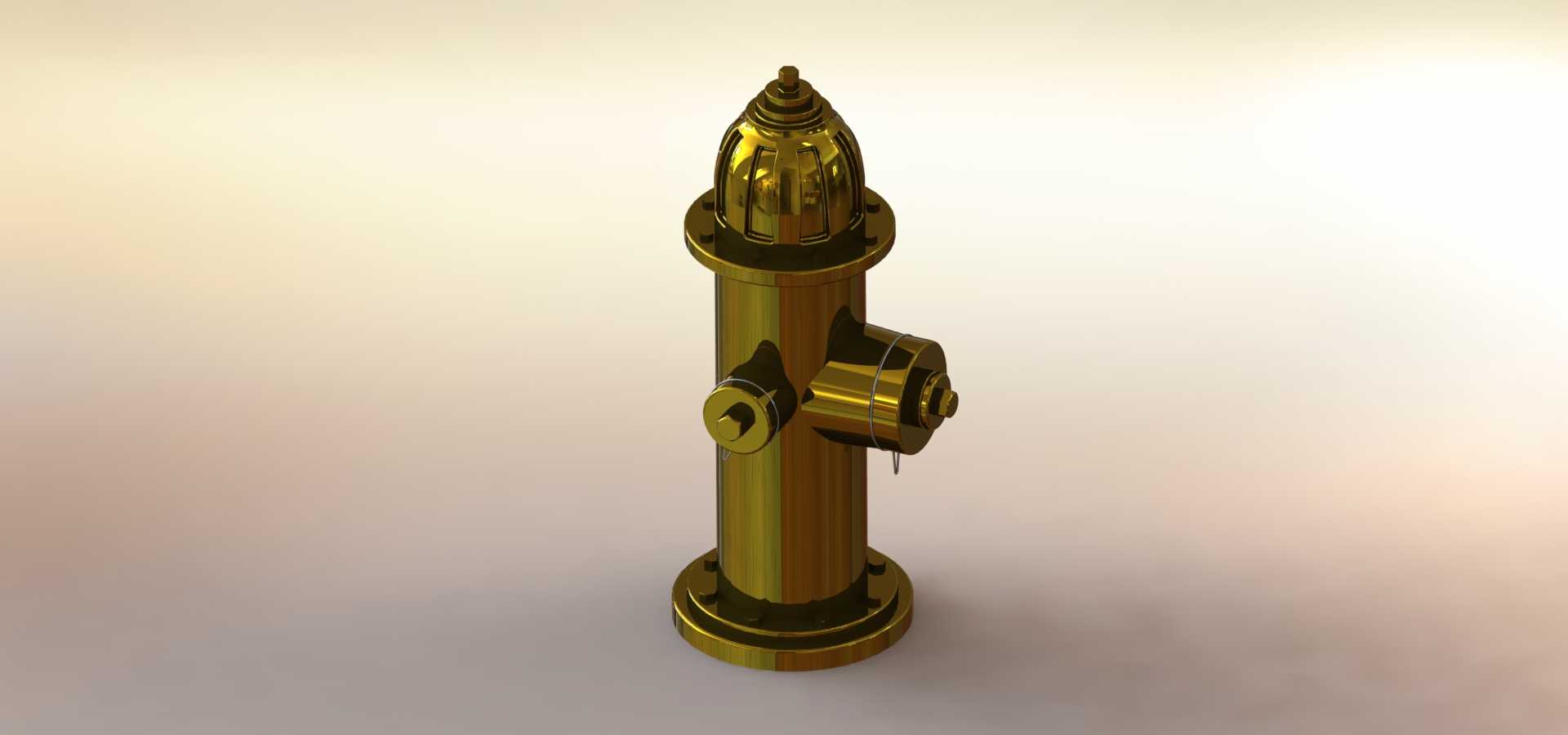

　　设计过程中首先要明确安装边界条件，这类立式消火栓采用地上式安装结构，底部法兰需与地下预埋的供水管道立管法兰精准对接，安装完成后主体露出地面的高度需满足人员操作便利性要求，同时要避免过低被地面积水淹没、过高影响通行或遭受外力碰撞。整体外形采用立式柱状结构，主体为等径铸钢或球墨铸铁材质的筒身，顶部设置阀帽启闭结构，侧面预留至少两个标准规格的消防接口，接口端带有快速锁紧结构，可与通用消防水带接头实现无工具快速对接，接口处自带密封端盖，日常状态下可阻挡泥沙、杂物进入栓体内部，避免管路堵塞。

　　结构设计层面，核心的启闭阀瓣设置在栓体下部靠近进水法兰的位置，阀杆沿栓体中心轴线垂直向上延伸至顶部操作端，操作端采用标准五角扳手接口，可避免非专业人员随意开启，阀杆与栓体接触位置设置多层密封填料，既保证阀杆转动顺畅，又可防止带压工作状态下出现水体渗漏。栓体下部设置自动泄水结构，当消火栓使用完毕关闭阀门后，栓体内腔残留的水体可通过泄水孔自动排出，避免冬季低温环境下残留水体结冰膨胀造成栓体冻裂，这一结构是北方寒冷地区应用的消火栓必须具备的功能特性，设计时需精准计算泄水孔的位置与通径，保证泄水速度满足使用要求，同时不会在正常供水时出现漏水问题。

　　从建模逻辑来看，整个栓体的结构采用同轴度优先的设计思路，所有回转类结构均以中心竖直线为基准轴，保证加工时可通过一次装夹完成主要回转面的车削加工，降低加工难度与装配误差。侧面的出水接口采用对称式布局，可同时支持两支消防水带接驳供水，接口的轴线与栓体主体轴线垂直，接口端面的密封槽尺寸严格匹配通用消防接口的密封圈规格，保证对接后的密封性能。底部安装法兰的螺栓孔采用圆周均布设计，法兰厚度、螺栓孔中心距、密封面凸台尺寸均匹配对应压力等级的管路法兰标准，无需额外制作过渡连接件即可完成现场安装。

　　实际选型与布设时，除了结构本身的尺寸参数，还需要考虑栓体的壁厚设计，需满足对应供水压力下的强度要求，同时外壁喷涂红色防锈耐火涂层，涂层厚度满足户外长期使用的防腐蚀要求，颜色符合消防设施的标识规范，便于人员在复杂环境下快速识别定位。顶部的阀帽结构设置防盗防拆设计，避免无关人员随意操作破坏设备，栓体根部与地面接触位置设置加强筋结构，增强整体抗冲击性能，防止车辆剐蹭、外力撞击造成栓体变形断裂。建模过程中对所有配合面均做了公差适配设计，比如阀杆与轴套的配合间隙、阀瓣与阀座的密封面贴合度、法兰密封面的平面度要求，都在三维模型中做了对应的结构预留，可直接导出工程图用于生产加工，也可用于消防布设场景的BIM装配模拟，验证现场安装的空间合理性，避免与周边管线、路缘石、绿化设施出现位置干涉。
