多安装位铰接式法兰连接支座结构设计

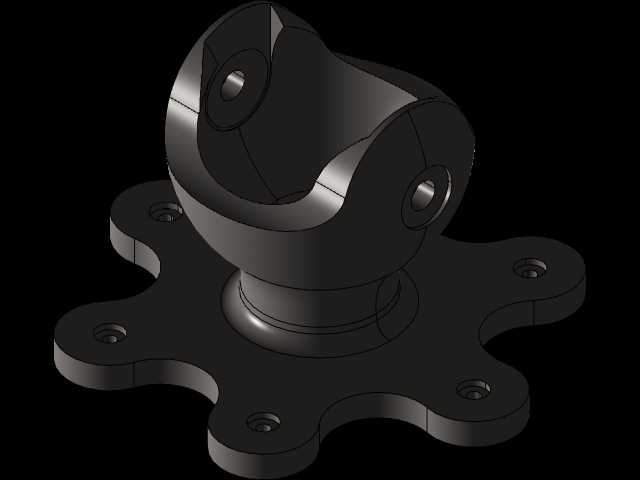

　　这类带铰接球头的法兰支座，在工业自动化生产线、工装夹具定位单元、轻型机械臂末端连接模组里应用十分广泛，核心作用是实现两个构件之间的可调角度刚性连接，同时承担径向与轴向的复合载荷，相比固定式法兰连接，它能在安装阶段提供±15°范围内的角度偏转余量，抵消安装面的平面度误差、装配累计公差，避免连接部位因为强行对位产生附加内应力，长期运行下也能缓冲小幅振动带来的连接松动风险。

　　从结构功能拆分来看，下部的六耳法兰盘是核心安装基准，每个耳片上都设计了沉头安装孔，孔位沿法兰中心呈圆周均布，安装时可以根据周边管线、构件的避让需求，选择3个、4个或者全部6个孔位穿装螺栓，适配不同的安装空间约束；沉孔结构能让螺栓头完全埋入法兰盘表面，不会突出平面干涉上部铰接结构的转动范围，也能避免螺栓头受外力磕碰产生变形，后续拆卸维护时不会因为螺栓头锈蚀、变形出现卡滞。法兰盘与上部铰接座之间设计了锥形过渡段，这个结构不是单纯的造型过渡，而是通过截面渐变分散应力，避免法兰根部因为应力集中出现断裂，尤其是在承受偏载载荷时，锥形段能将铰接部位的载荷均匀传导到整个法兰盘面，不会让载荷集中在单个安装孔附近。

　　上部的铰接球头座是功能核心，两侧对称设计了同轴销孔，销孔内部预留了轴承安装台阶，可以装配自润滑铜套或者微型滚针轴承，配合连接销实现与外接构件的铰接转动；球头座的内腔做了圆弧曲面贴合设计，和配套的球头构件配合时，接触面积比普通圆柱铰接大30%以上，单位面积承压更低，耐磨性能更好，适合频繁摆动的工况。设计过程中首先要确定的是安装边界尺寸，法兰盘的最大外圆直径要匹配安装面的预留空间，六个安装耳的外伸长度不能超过周边构件的最小间隙，避免安装时出现干涉；铰接座的中心高度要根据连接构件的摆动行程确定，保证构件在最大偏转角度下，不会和法兰盘表面发生磕碰，两侧销孔的同轴度公差要控制在0.02mm以内，否则装配后会出现转动卡滞、销子单侧磨损过快的问题。

　　建模阶段优先做参数化关联，将法兰盘直径、安装孔中心距、销孔直径、铰接座中心高这些核心尺寸设置为可变参数，后续适配不同载荷等级的工况时，只需要修改对应参数就能快速生成新的结构版本，不用重新绘制草图。曲面部分的处理要注意过渡圆角的连续性，尤其是锥形段和法兰盘、铰接座连接的位置，圆角半径不能小于3mm，避免热处理或者载荷作用下出现应力裂纹；安装孔的沉头深度要匹配所选螺栓的头部高度，保证螺栓安装后端面与法兰面的高度差不超过0.1mm，确保安装贴合度。

　　实际选型应用时，要是用在有切削液、粉尘的加工设备场景，还可以在铰接座的销孔外侧加装防尘密封圈，避免杂质进入销孔配合面磨损配合面；如果是用在有防腐要求的户外设备场景，建模时可以在所有外表面预留0.1mm的喷塑层厚度，避免后期喷涂后装配尺寸超差。这类结构的载荷校核重点关注三个位置：一是法兰安装孔的挤压强度，要根据所选螺栓的预紧力计算孔壁的承压应力；二是锥形过渡段的弯曲强度，模拟最大偏载下的应力分布，避免出现应力超过材料屈服强度的区域；三是两侧销孔的剪切强度，根据铰接部位的最大径向载荷核算销孔周边的壁厚，保证足够的安全系数。
