轻量化镂空式机械臂连接臂结构设计

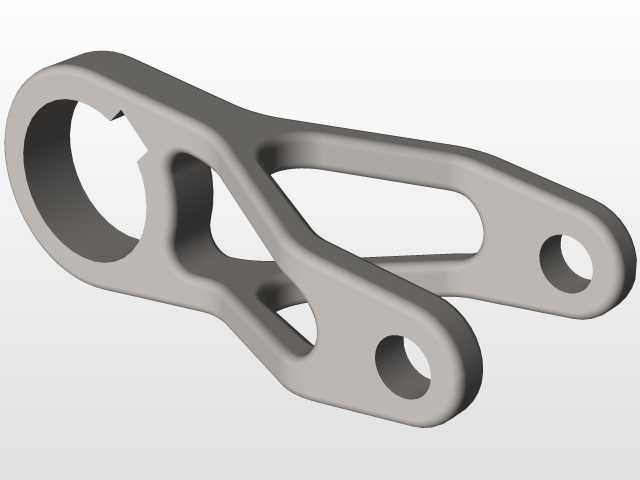

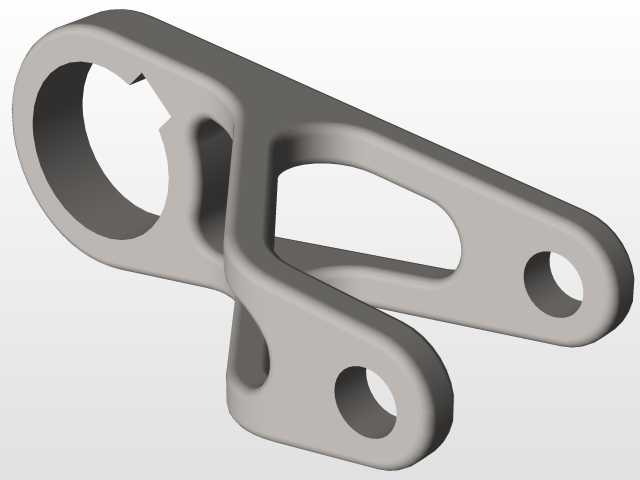

　　在工业自动化生产线的多关节机械臂传动链路中，这类连接臂是承担动力传递、载荷分流的核心铰接构件，主要适配中轻载工况下的关节衔接需求，常见于装配工位的取放料机械臂、检测工位的位移执行机构末端，负责将驱动端的回转或直线动作精准传递至执行端，同时抵消作业过程中产生的偏载力矩，避免关节处出现应力集中导致的构件失效。从结构设计逻辑来看，该构件采用一体化镂空式构型，整体为扁平长条形布局，一端设置大尺寸铰接通孔，用于与机械臂的主驱动关节基座配合，孔位内侧预留有卡簧定位槽，可在装配时嵌入轴用挡圈实现轴向限位，防止铰接轴在往复摆动过程中出现轴向窜动；另一端设置两个平行布置的小尺寸铰接孔，用于连接末端执行器的安装座，双孔布局可有效提升连接刚度，

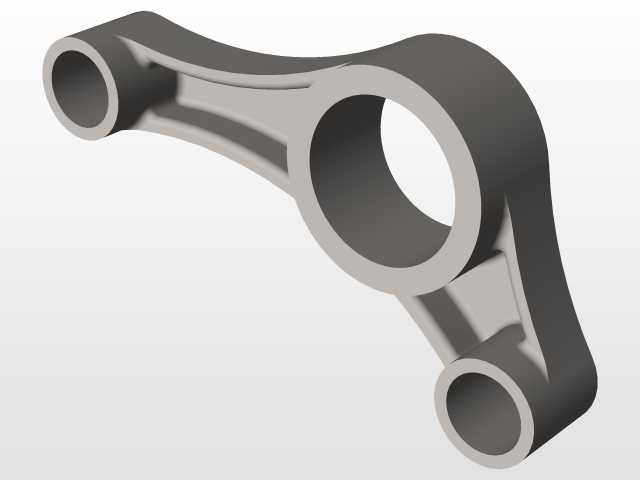

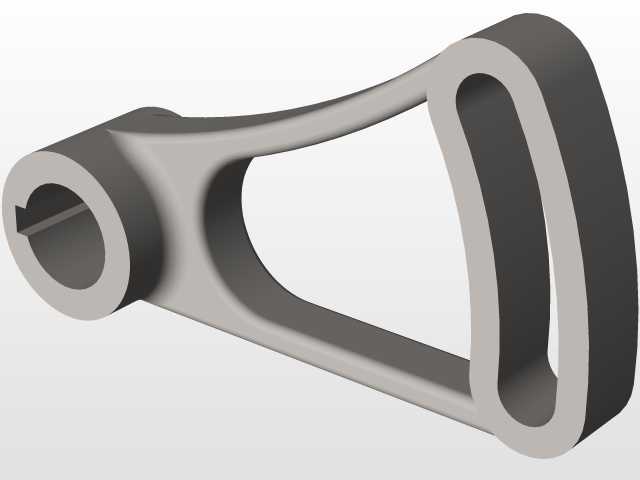

　　避免单孔铰接带来的回转自由度冗余，保证末端动作的定位精度。构件中部采用多段式镂空挖槽设计，并非单纯为了减重，挖槽的走向完全贴合构件工作时的主应力迹线分布，在载荷传递的主要路径上保留了足够的实体截面厚度，而非受力区域则通过挖除多余材料降低整体惯量，这对于需要频繁启停、往复摆动的机械臂关节来说尤为重要——更低的构件惯量可以减少驱动电机的动态负载，提升关节响应速度，同时降低启停过程中的冲击载荷对传动链路的损伤。从安装边界来看，大端铰接孔的配合公差需选取H7级精度，与铰接轴采用间隙配合，保证摆动过程中无卡滞，同时配合面的表面粗糙度需控制在Ra1.6以内，减少长期往复摆动带来的磨粒磨损；小端双孔的中心距公差需控制在±0.02mm范围内，

　　避免装配时出现过定位导致的安装应力，孔位端面需加工出沉头槽，用于容纳螺栓头部或铰接轴的轴肩，保证装配后连接件表面无凸起干涉。构件的整体厚度需匹配相邻关节的安装间隙，外轮廓的所有转角处均采用圆角过渡，避免热处理或载荷作用下出现应力集中裂纹，其中大孔与主体衔接的过渡区域是应力最高的位置，设计时特意加大了过渡圆角半径，同时在该区域的截面厚度做了局部加强，抵消铰接处的交变弯曲应力。在实际应用场景中，这类连接臂的工作环境多为常温工业车间，作业过程中承受的载荷以交变弯曲载荷、冲击载荷为主，因此材料选型多选用40Cr调质处理，表面做发黑防锈处理，兼顾强度与韧性，避免长期交变载荷下出现疲劳断裂。设计过程中需要重点校核三个位置的强度：

　　一是大孔内侧的接触挤压强度，防止铰接轴长期挤压导致孔位变形出现间隙；二是中部镂空筋条的弯曲强度，保证在最大偏载工况下筋条的变形量在允许范围内，不会影响末端定位精度；三是小孔周边的剪切强度，避免末端执行器受侧向力时孔位出现撕裂。不同于重型机械臂采用的铸钢实体连接臂，这种轻量化镂空结构更适配10kg负载以内的桌面级工业机械臂、协作机械臂的关节配置，在保证结构强度满足工况需求的前提下，尽可能压缩构件自身重量，让机械臂的有效负载占比得到提升，同时也能降低关节驱动单元的功率选型要求，减少设备整体的制造成本与运行能耗。在装配环节，该连接臂的大孔需先压装自润滑铜套，减少铰接转动时的摩擦阻力，铜套与基体孔采用过盈配合，压装后需保证铜套内孔的同轴度符合要求，避免转动卡滞；小孔端则根据连接形式选择装配关节轴承或刚性衬套，若末端需要一定的角度补偿能力则选用关节轴承，若需要刚性连接则选用刚性衬套配合高强度螺栓锁紧，锁紧力矩需按照螺栓等级严格控制，避免力矩过大导致孔位周边出现微变形。日常运维过程中，需要定期检查铰接孔的配合间隙，当间隙超过允许值时及时更换衬套或连接臂，避免间隙过大导致机械臂末端定位精度下降，同时检查镂空筋条位置是否出现肉眼可见的裂纹或塑性变形，尤其是在设备发生过碰撞事故后，必须对该连接臂做全面的探伤检测，确认无损伤后方可继续投入使用，防止构件突然断裂导致生产事故或设备损坏。
