工业级双转子粉磨设备结构设计方案

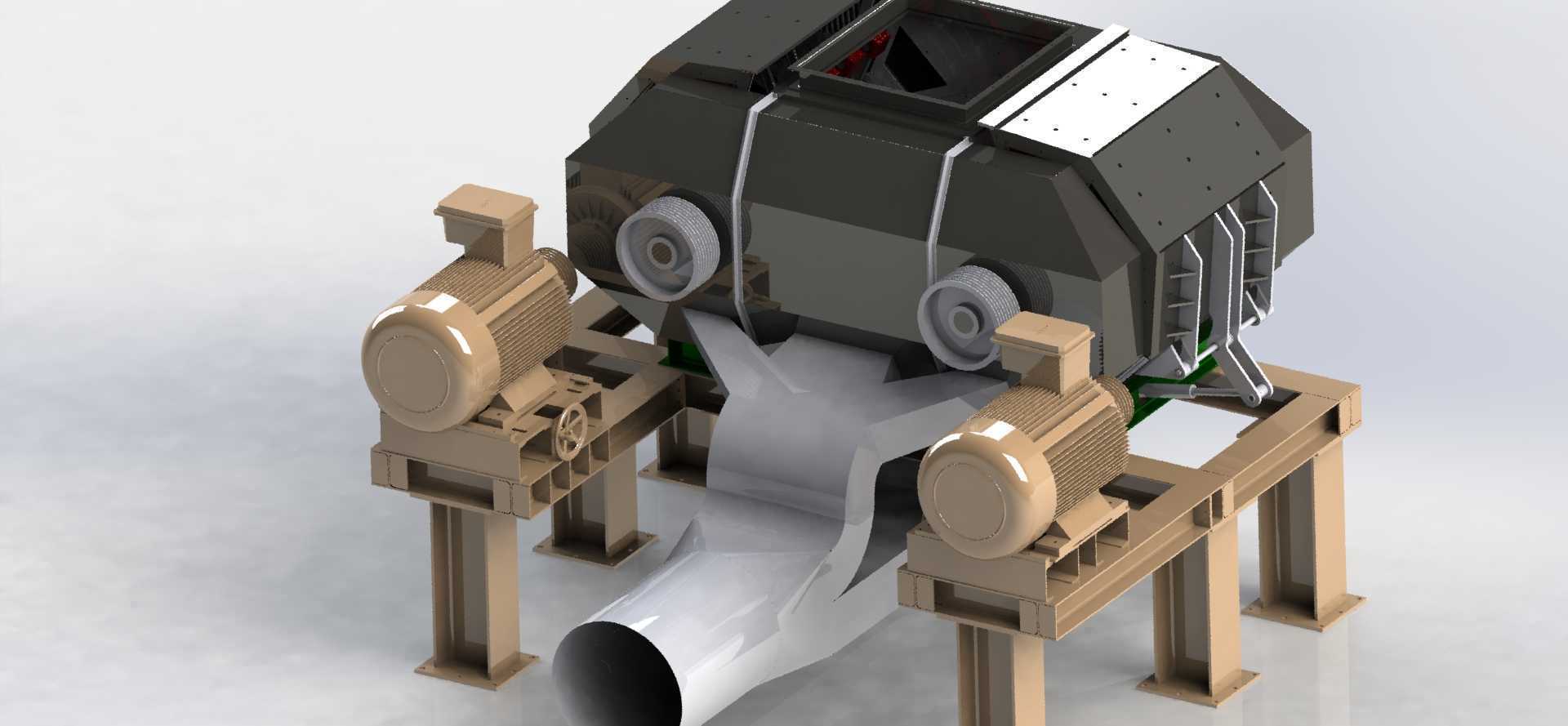

　　在矿山、建材、固废资源化处理的中细碎作业段，传统单转子粉磨设备往往面临出料粒度不均、易损件更换频繁、大处理量工况下运行稳定性不足的问题，这套双转子结构的粉磨设备，正是针对这类连续生产场景的痛点完成的结构设计。从整机布局来看，设备采用对称式双驱动单元布置，两台驱动电机分别安装在主机腔两侧的独立机架上，这种布局首先平衡了转子高速运转时产生的径向偏载，避免单驱动结构长期运行出现的主轴弯曲、轴承座单侧磨损过快的问题，同时双转子相向运转的结构，能让进入粉碎腔的物料在两个转子的打击、剪切、碰撞共同作用下完成粉碎，相比同功率单转子设备，粉磨效率提升的同时，过粉磨现象也能得到有效控制。

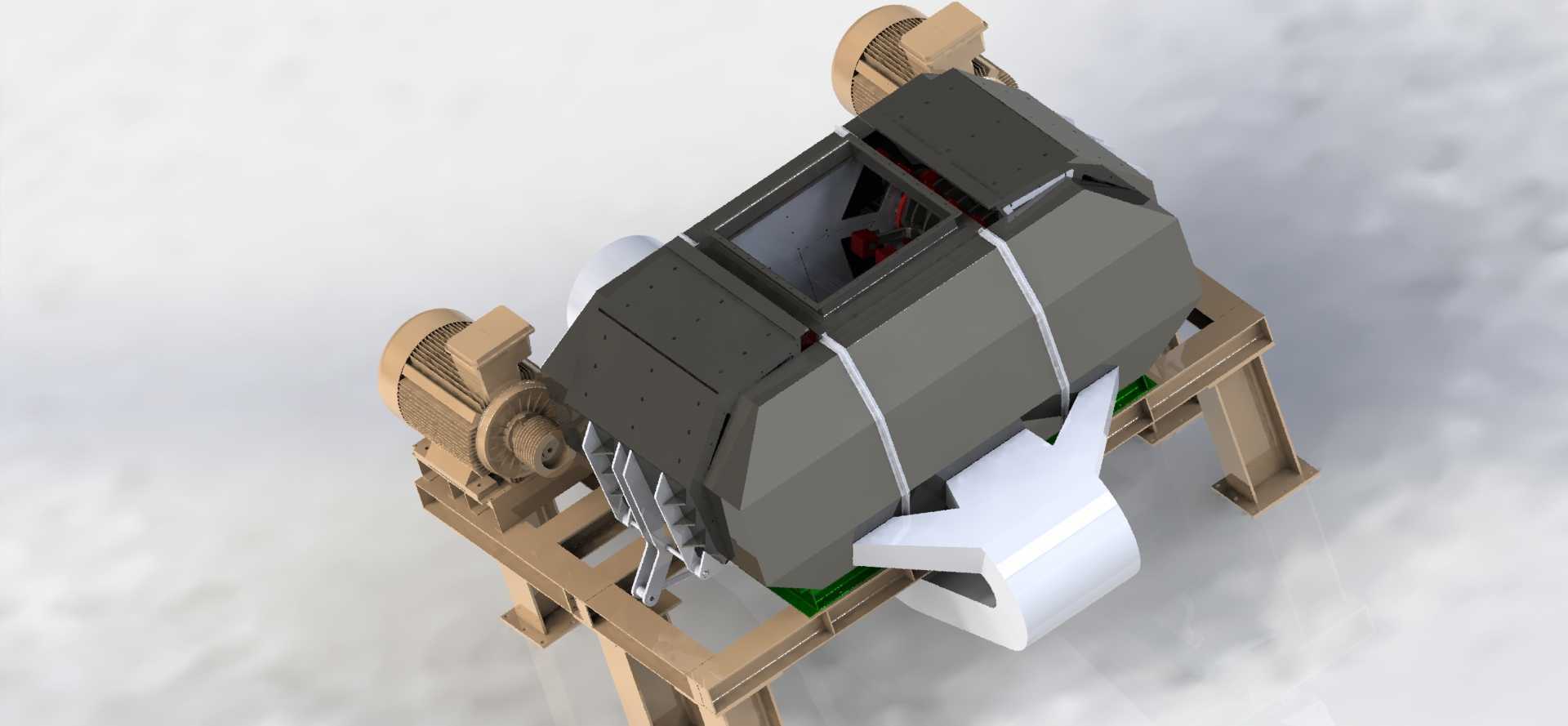

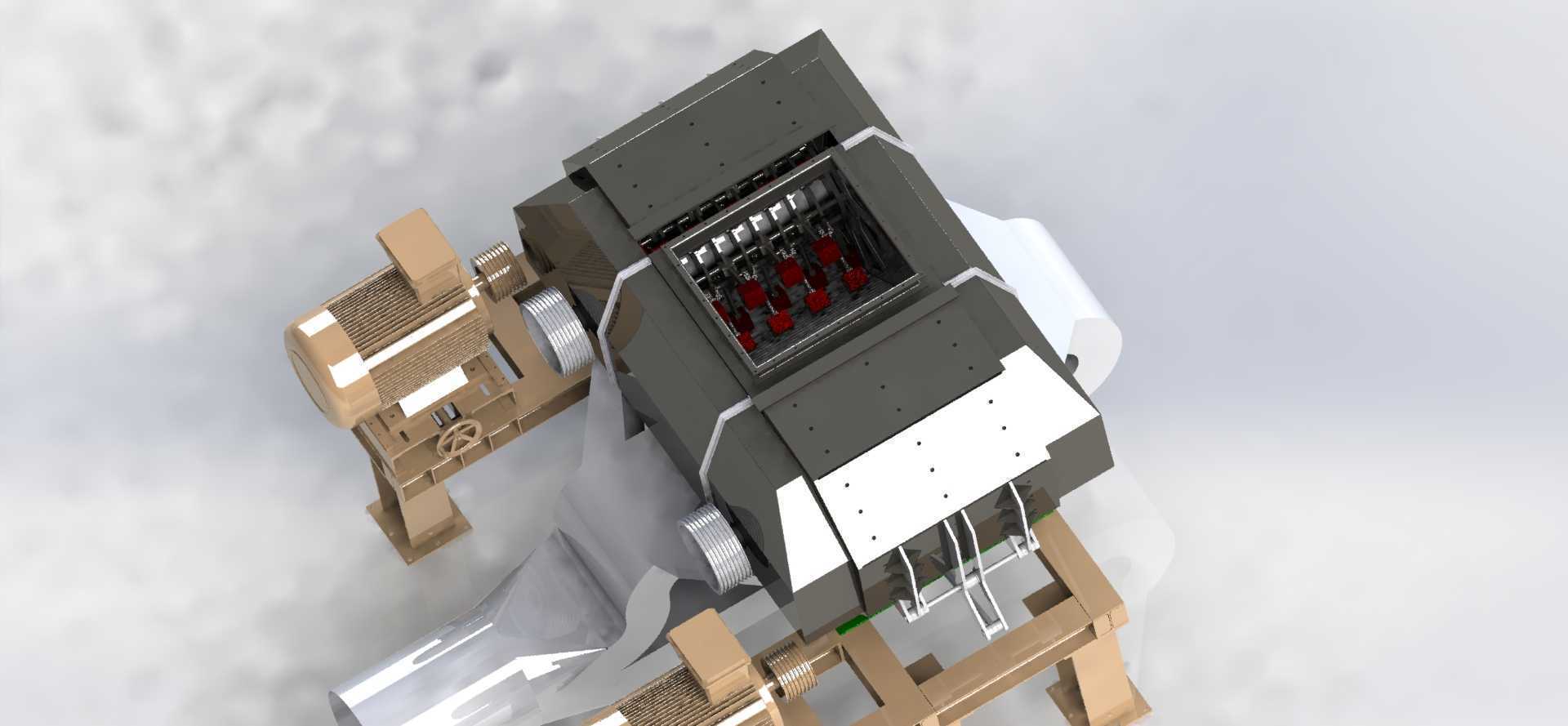

　　设备的进料口设置在主机腔顶部，采用扩口式导料结构，能适配皮带输送机、溜槽等多种上游给料设备的对接，进料口内部设置有可更换的耐磨衬板，避免大块物料直接冲击腔体内壁造成的结构损伤。主机粉碎腔采用分段式壳体设计，上下壳体通过高强度螺栓连接，日常维护时只需拆开上壳体连接螺栓，即可完成内部锤头、衬板、转子组件的检修更换，无需整体拆解主机结构，能大幅缩短生产线的停机维护时间。腔体内部的两个转子采用错排式锤头布置，两个转子的锤头间隙可根据出料粒度要求通过调整轴座位置进行微调，最小可将出料粒度控制在毫米级，适配不同工艺段的物料粉碎需求，从粗碎后的矿石预处理，到工业固废的细碎解离，都能通过参数调整匹配作业要求。

　　两侧的驱动单元采用电机带轮传动的结构，传动带外侧设置有可拆卸的安全防护罩，既避免运转过程中杂物卷入传动部件，也能防止人员误触造成安全事故，电机安装座设置有长条形调节螺栓孔，方便日常维护时调整传动带张紧度，无需重新对位加工安装孔。设备的下部机架采用型钢焊接的框架式结构，四条支腿的底部预留有地脚螺栓安装孔，安装时需要根据现场地面承载情况浇筑混凝土基础，保证设备满负荷运转时的整体稳定性，机架与主机壳体之间设置有减震垫，能缓冲转子运转、物料冲击产生的振动，降低振动向基础传递的幅度，减少对周边配套设备的影响。

　　设备的出料口设置在主机腔正下方，采用渐缩式溜槽结构，能让粉碎后的物料依靠重力顺畅排出，避免腔体内积料造成的转子负载波动，出料口可直接对接斗式提升机、皮带输送机等下游输送设备，适配连续化生产线的布局要求。从安装边界来看，整机的横向宽度主要由两侧电机的安装尺寸决定，安装时需要在电机外侧预留不小于一米的检修空间，方便电机检修、传动带更换作业；主机顶部需要预留足够的起吊空间，方便上壳体、转子组件的吊装检修；设备的进料口中心需要与上游给料设备的出料中心对齐，偏差控制在五十毫米以内，避免给料偏载造成转子单侧磨损加剧。

　　在结构细节设计上，转子的主轴采用高强度合金钢材质，轴承座选用剖分式结构，搭配重载调心滚子轴承，能承受粉磨作业时的冲击载荷，轴承座设置有独立的润滑脂注油通道，日常维护时可在设备不停机的状态下完成注油保养，延长轴承的使用寿命。腔体内壁的衬板采用高铬铸铁材质，通过沉头螺栓固定在壳体上，磨损后可单独更换，无需更换整个壳体，降低长期运行的维护成本。两个转子的旋转方向可根据物料特性进行调整，针对硬度较高的物料，采用相向旋转的模式，增强物料的碰撞粉碎效果；针对湿度较大、易黏结的物料，可调整为同向差速旋转，利用两个转子的转速差对物料进行剪切撕扯，避免物料黏结在腔体内造成堵塞。

　　这套设备的结构设计充分考虑了工业现场的连续运行需求，没有冗余的装饰性结构，所有外露部件都兼顾了功能实现与维护便利性，从机架的型钢选型到每个连接螺栓的强度匹配，都按照满负荷连续作业的工况进行校核，既保证了设备运行的结构强度，也控制了整机的制造成本，对于需要搭建中细碎粉磨生产线的工程人员来说，这套结构可以直接作为方案设计的参考，也可根据具体的处理量、物料硬度参数对转子尺寸、电机功率进行缩放调整，适配不同规模的生产线需求。
