迷你车床配套滚珠车削刀具结构设计

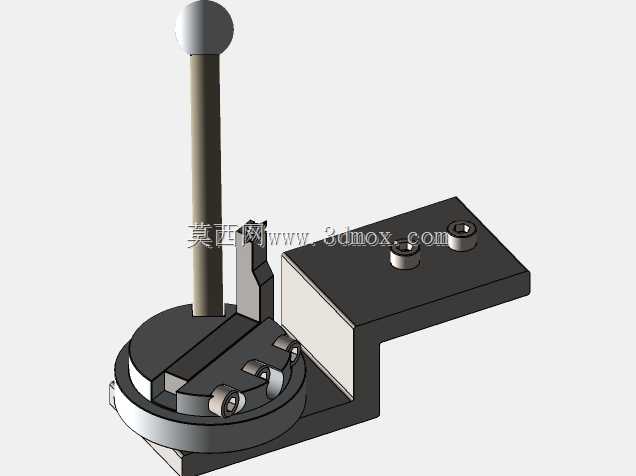

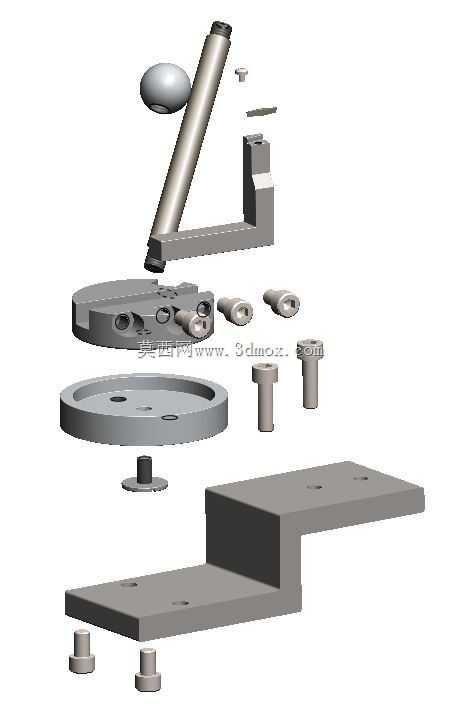

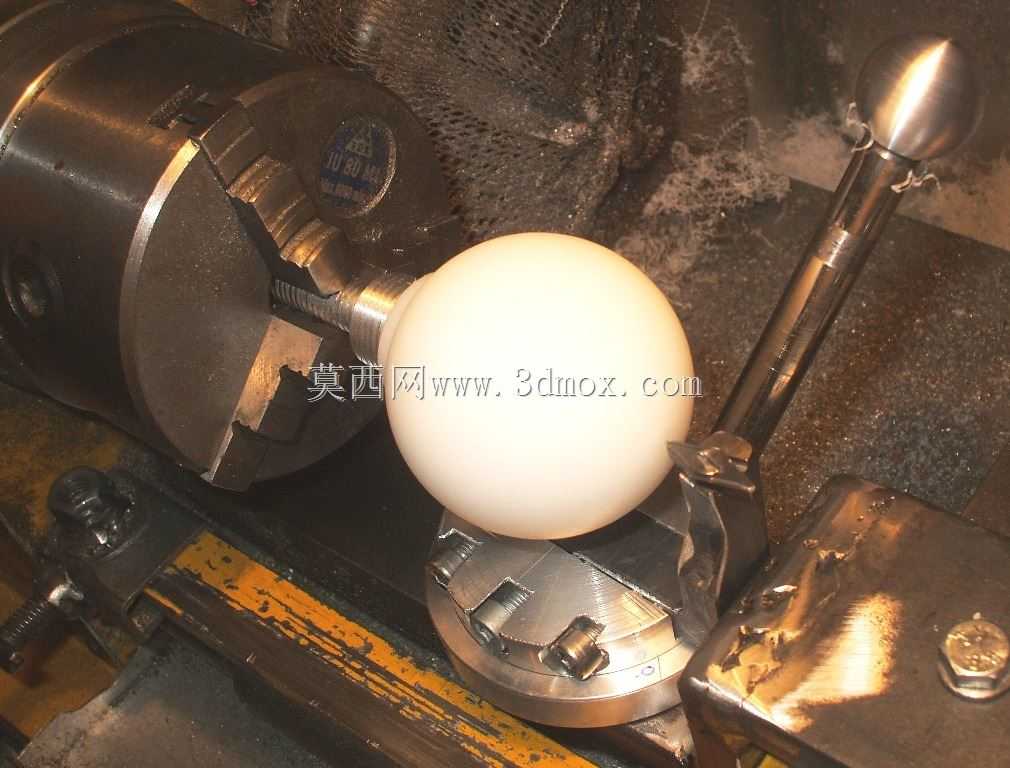

　　这款滚珠车削刀具是针对小型台式迷你车床开发的专用切削工装，主要适配小尺寸回转类零件的外圆、端面及成型面车削加工场景，在小型零件试制、DIY机加工、教学实训车床的加工场景中，能解决普通焊接车刀在小行程机床上装夹定位不稳、切削振刀明显的问题。整套刀具采用分体式装配结构，从拆解的结构组成来看，包含刀架连接基座、高度调整垫块、角度偏转刀座、滚珠压紧组件、紧固件组几个核心部分，各部件之间通过圆柱销定位、内六角螺钉锁紧，装配后整体刚性满足小型车床低转速、小进给量的切削工况要求。

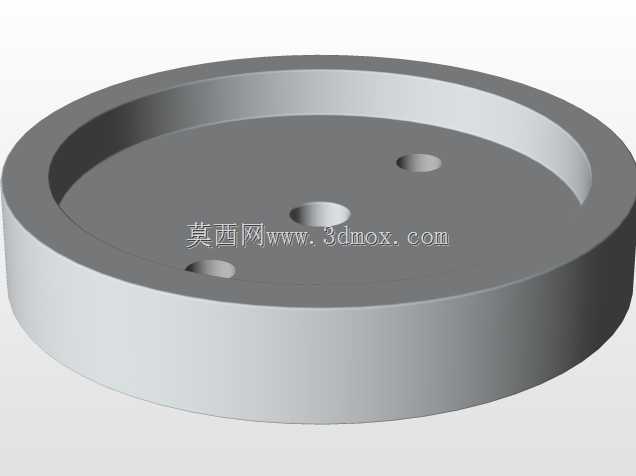

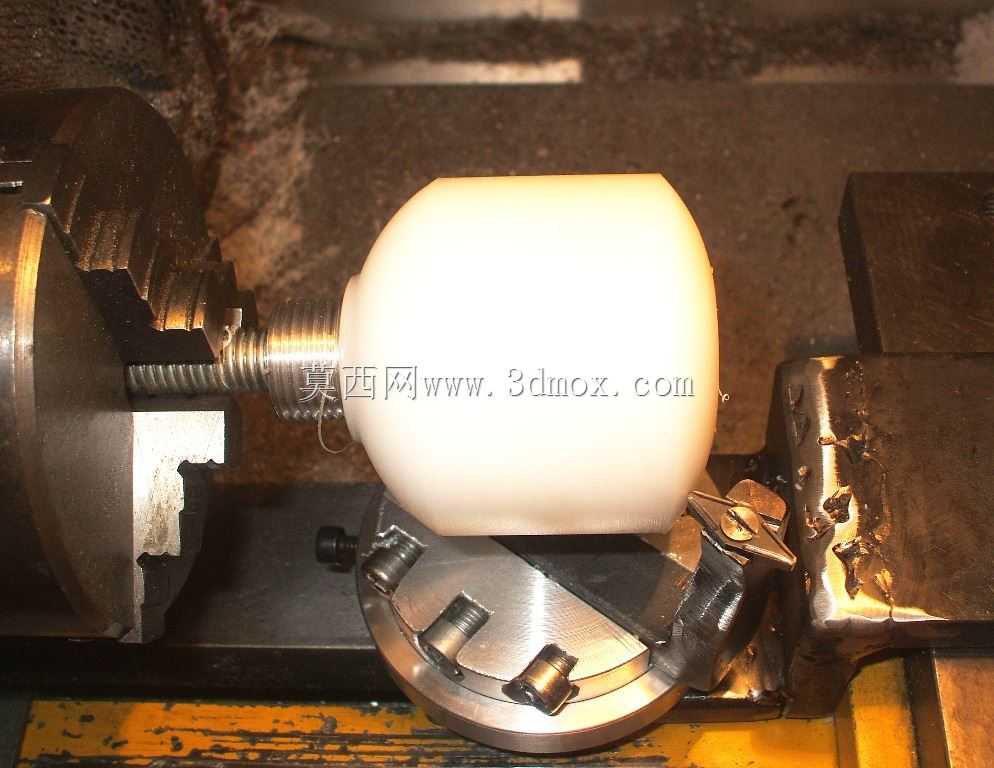

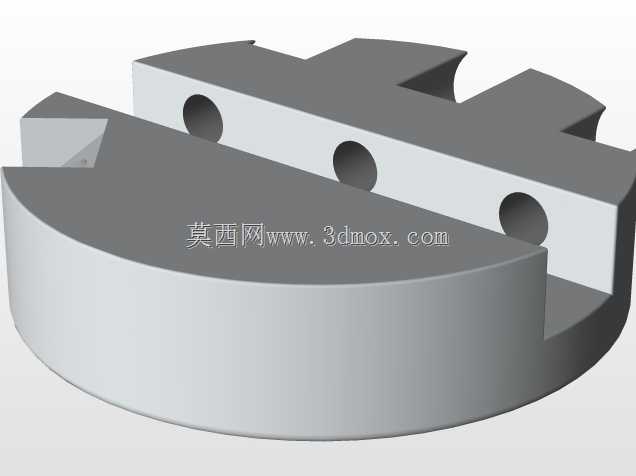

　　从安装边界来看，底部的L型连接基座是整套刀具和车床刀架的衔接载体，基座底板开设两个平行的长条形安装槽，适配迷你车床常见的刀架T型槽间距，安装时可沿槽方向调整刀具伸出长度，调整范围覆盖15mm到35mm，能匹配不同直径工件的切削行程需求，基座总高度控制在28mm以内，不会超出小型车床的中拖板最大行程上限，避免出现刀架撞机的风险。中间的圆形调整垫分为上下两层，下层垫为固定基准盘，通过沉头螺钉与底部基座锁紧，上层转盘可绕中心轴做±15°的角度偏转，偏转到位后通过侧边的紧定螺钉锁死，用来调整刀具的主偏角，适配不同材料的切削角度需求，比如车削铝件时可适当增大主偏角减少切削阻力，车削软钢时调小主偏角提升刀尖强度。

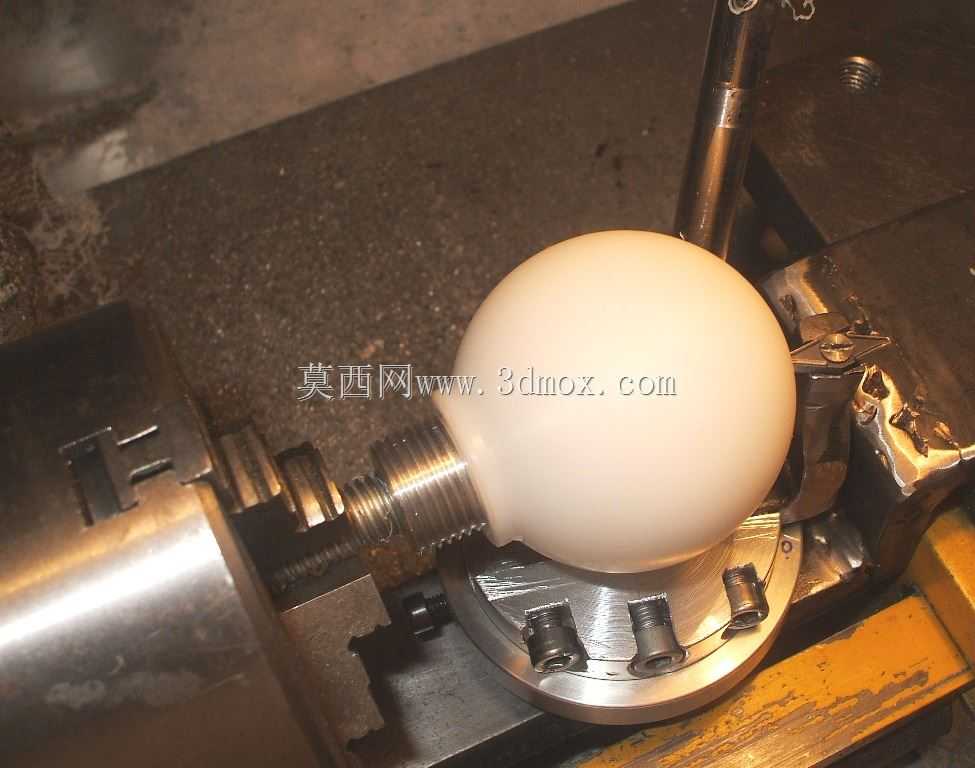

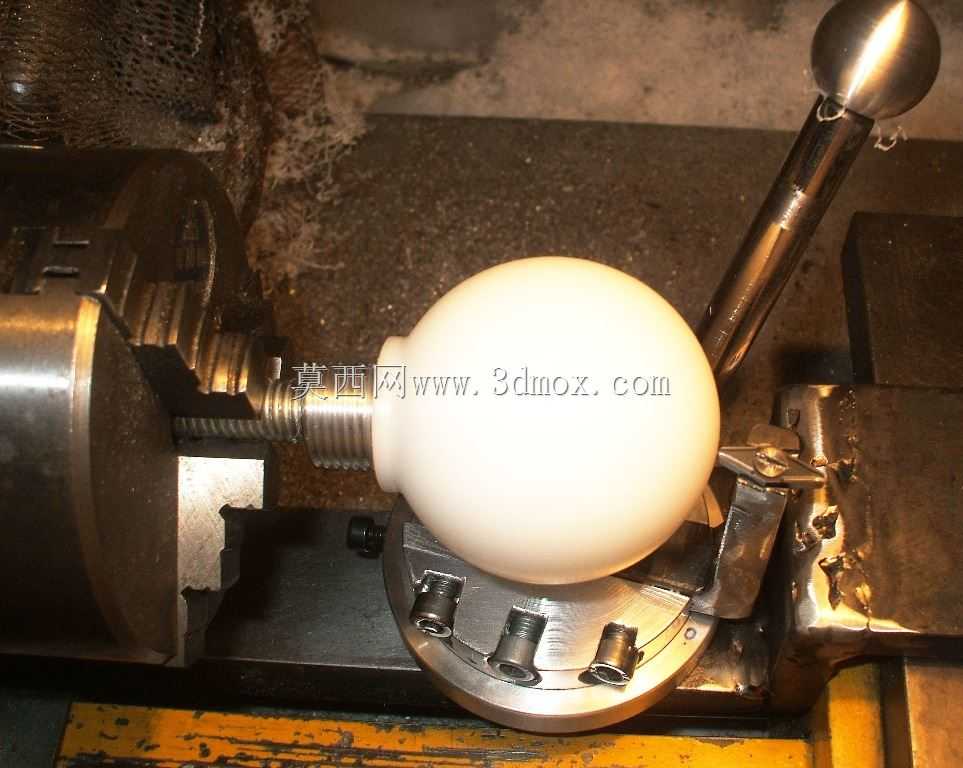

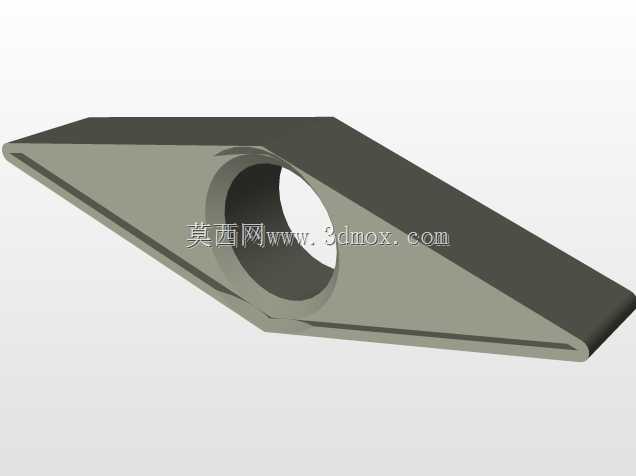

　　上部的刀杆夹持组件采用斜置式布局，刀杆安装孔轴线与车床主轴轴线形成12°的仰角，这个角度设计是为了让刀尖点的高度刚好对齐主轴中心高，不需要额外加装垫片调整中心高，减少装夹时的找正时间。刀杆的锁紧采用滚珠压紧结构，相比普通的螺钉直接顶紧刀杆的方式，滚珠接触能在锁紧时自动适应刀杆的微小尺寸偏差，避免刀杆被顶偏导致的刀尖高度偏移，同时滚珠的点接触锁紧能提供足够的抱紧力，在0.1mm/r进给量、1mm背吃刀量的切削参数下，刀杆不会出现窜动。整套刀具的所有外露紧固件都采用标准内六角圆柱头螺钉，通用规格方便日常维护更换，易损的刀尖部分可替换标准小型焊接刀片，不需要整体更换刀体，降低使用成本。

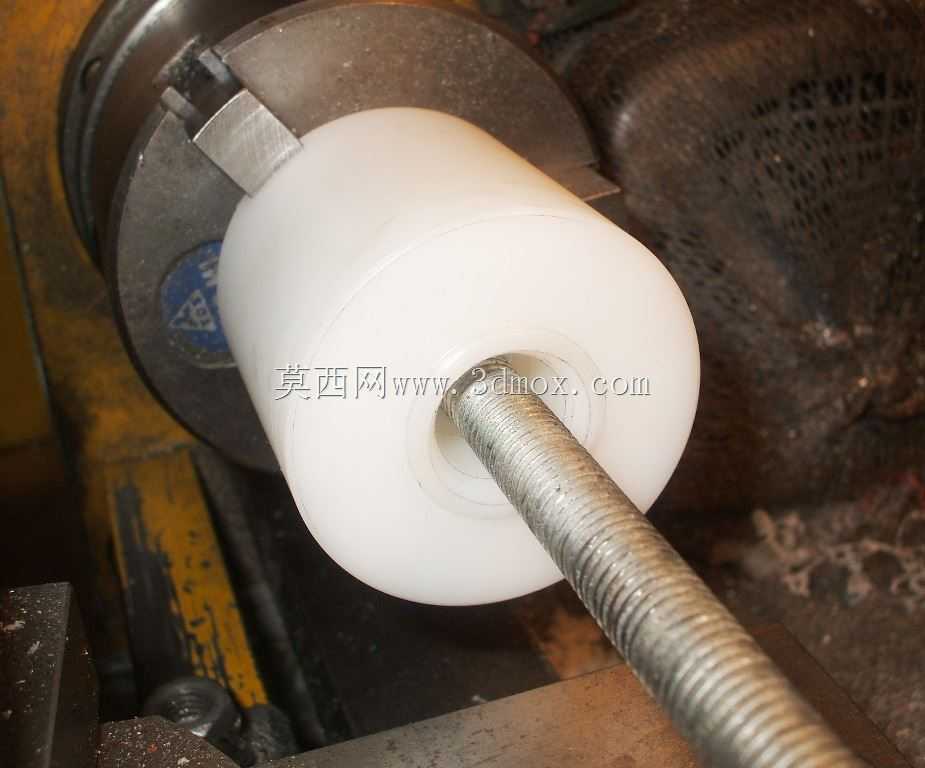

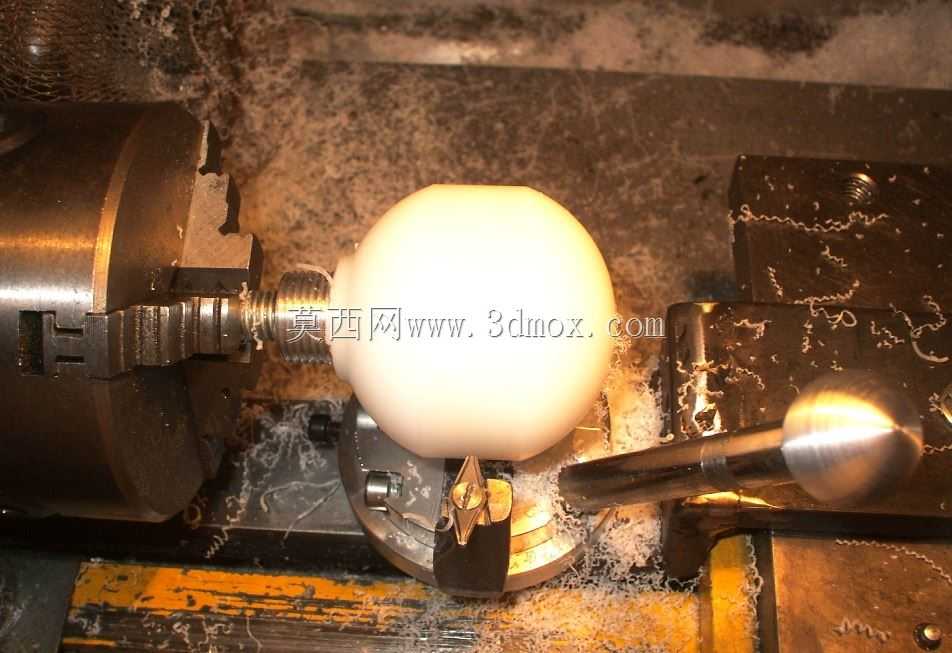

　　在实际加工应用中，这款刀具主要用来加工直径50mm以下的回转零件，比如小型轴类、衬套、模型类金属零件，相比迷你车床原配的四方位刀架上的普通车刀，这套专用滚珠车刀的切削稳定性更好，加工出的工件表面粗糙度能稳定达到Ra1.6，满足一般零件的精加工要求。设计时特意控制了整套刀具的总重量，整体重量不超过1.2kg，不会给小型车床的中拖板带来额外的负载负担，避免拖板移动时出现爬行现象。各装配面的形位公差控制在0.02mm以内，保证装配后刀尖的跳动量不超过0.01mm，满足精加工的精度要求。角度调整转盘的刻度线直接刻印在垫盘表面，调整角度时不需要额外打表找正，靠刻度就能快速定位到需要的主偏角，适合小批量多品种的小型零件加工场景，减少换刀调整的辅助时间。
