笔记本用SODIMM DDR4内存模块结构设计

　　做笔记本、小型工控板、迷你主机结构设计的工程师，多半都跟SODIMM规格的内存打过交道，这类小型双列直插内存模块，和台式机用的长DIMM条最大的区别就是尺寸压缩了近一半，专门为空间受限的便携计算设备设计。我之前做一款加固型便携工控终端的结构堆叠时，就因为没卡准SODIMM内存的安装边界，导致内存插槽上方的屏蔽盖合缝差了0.8mm，后来重新核对了JEDEC标准里的尺寸公差，调整了主板上内存插槽的固定柱位置，才解决了干涉问题。

　　这类DDR4规格的SODIMM内存，实际应用场景覆盖了绝大多数便携计算设备，从消费级的笔记本电脑、迷你主机、一体机，到工业领域的便携工控机、嵌入式计算单元、边缘计算网关，甚至部分紧凑型的NAS存储设备，都会采用这类内存作为运行内存载体。它的核心功能是作为CPU的临时数据交换载体，承担系统运行时的动态数据读写，相比板载焊接的内存颗粒，SODIMM插槽式设计的最大优势是支持后期更换升级，用户可以根据自身需求更换更大容量的内存，不需要对主板进行焊接操作，降低了设备的后期维护和升级成本。

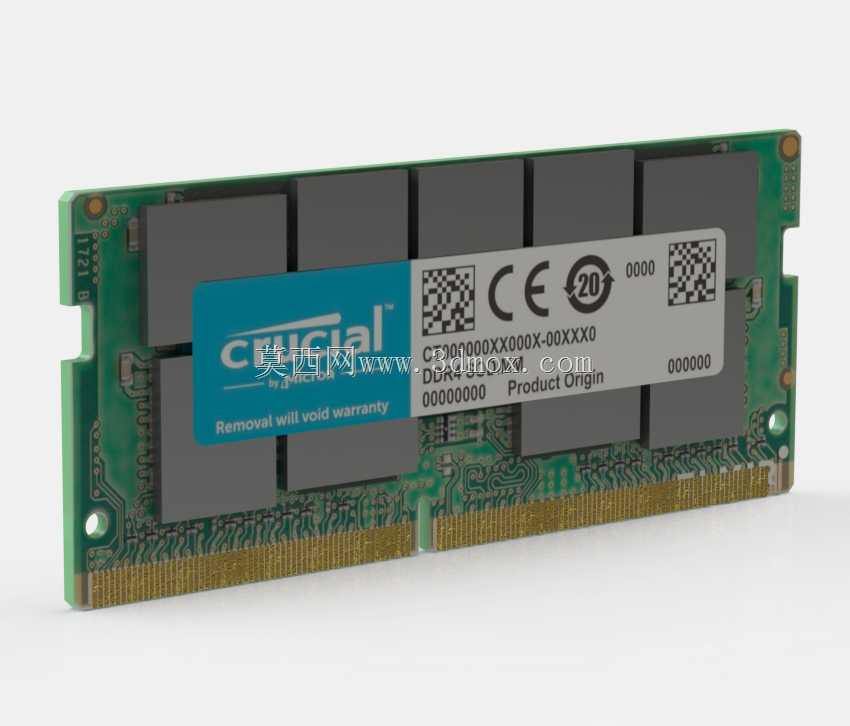

　　从产品功能特性来看，DDR4代的SODIMM内存相比上一代DDR3产品，工作电压从1.5V降到了1.2V，有效降低了运行时的功耗和发热，这对于内部空间紧凑、散热条件有限的便携设备来说尤为重要，同时数据传输速率也有明显提升，能够满足多任务运行、大型工业软件加载、高清视频处理等场景的带宽需求。内存本体的结构设计上，PCB板采用多层板设计，表层布置内存颗粒、SPD芯片、电源管理相关元件，金手指部分采用镀金工艺，保证多次插拔后的接触可靠性，边缘的定位缺口是防呆设计，不同代次的SODIMM内存缺口位置不同，从物理层面避免用户插错导致的硬件烧毁。

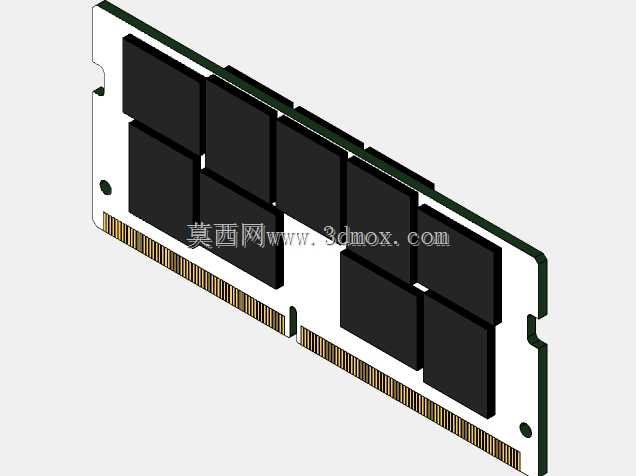

　　做这类内存的三维建模时，首先要严格遵循JEDEC发布的SODIMM外形尺寸标准，整体长度控制在67.6mm左右，PCB板厚度为1.2mm，金手指区域的插拔公差要控制在±0.1mm以内，否则会出现插不进插槽或者插入后松动接触不良的问题。安装边界方面，内存插入插槽后会呈一定角度翘起，按下卡紧后与主板平行，此时内存颗粒表面距离主板的高度约为3mm左右，设计外壳或者散热结构时，必须预留至少1mm的安全间隙，避免挤压内存颗粒导致虚焊或者损坏。另外内存两端的固定卡扣位置也要精准还原，卡扣卡紧后的限位尺寸要和内存两端的缺口匹配，保证设备受到振动、冲击时内存不会松脱，这一点在工业级便携设备的设计中尤为关键，我之前做的那款加固工控机，就专门在内存上方增加了一个泡棉压条，配合插槽两端的卡扣，在1.5米跌落测试中也没有出现内存松脱的情况。

　　建模过程中还要注意细节结构的还原，比如PCB板边缘的工艺倒角、金手指的分段设计、内存颗粒的排布间距、标签区域的凹陷位置，这些细节虽然不影响功能实现，但在做整机装配干涉检查、结构评审时，精准的模型能够有效减少后期打样的问题。比如之前有同事做迷你主机结构时，因为内存模型上的颗粒厚度做薄了0.5mm，导致设计的散热片贴不到颗粒表面，后期打样后内存满载温度高了12度，不得不重新开模调整散热片高度，浪费了不少时间和成本。另外，内存PCB板上的电容电阻等小元件虽然尺寸小，但在建模时也不能忽略，尤其是靠近插槽边缘的元件，如果模型上省略了这些元件，可能会导致设计的插槽固定件和元件发生干涉，实际组装时压掉元件造成硬件故障。

　　从结构设计思路来说，这类标准化的电子配件建模，核心是优先保证安装配合尺寸的精准，其次再还原外观细节，毕竟这类模型的主要用途是做整机的堆叠设计、干涉检查、装配模拟，不需要像外观手板模型那样追求极致的外观还原，但所有涉及到装配、限位、干涉的尺寸必须严格按照标准公差来做。比如内存金手指到定位缺口的距离、两端卡扣的配合尺寸、内存整体的安装高度，这些尺寸的公差必须控制在0.1mm以内，才能保证虚拟装配的结果和实际组装一致。另外还要考虑不同品牌内存的尺寸差异，虽然JEDEC有统一标准，但不同厂商的内存颗粒厚度、散热贴厚度可能略有区别，建模时可以按照行业通用的最大尺寸来做，预留足够的安全间隙，保证不同品牌的同规格内存都能正常安装使用。
