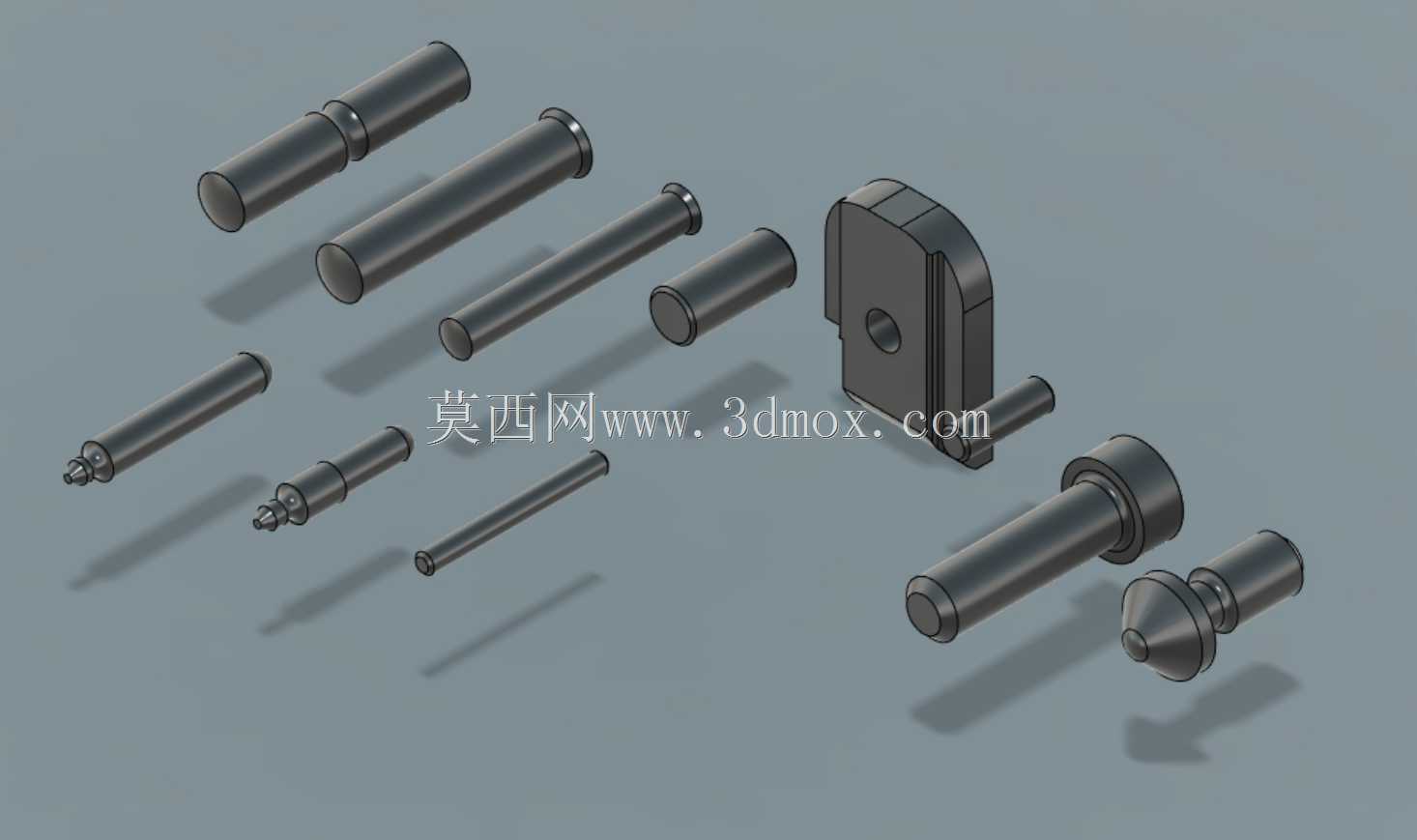

1911手枪配套杂项销类零件结构

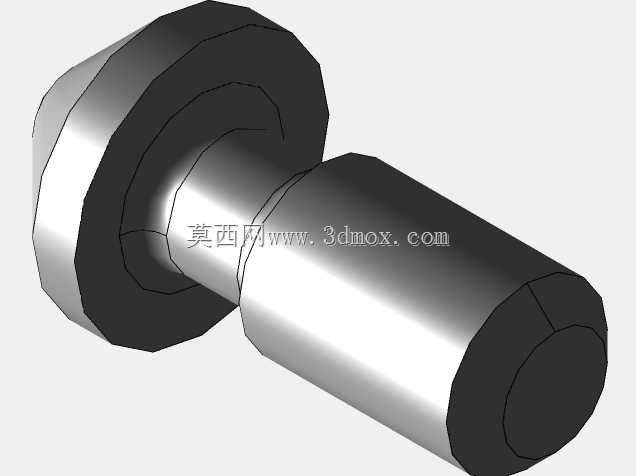

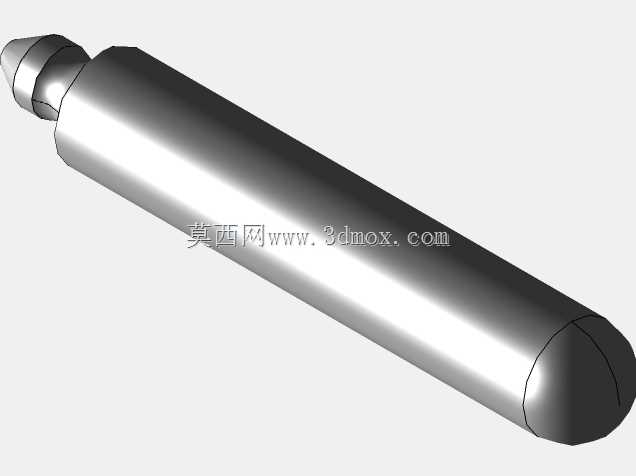

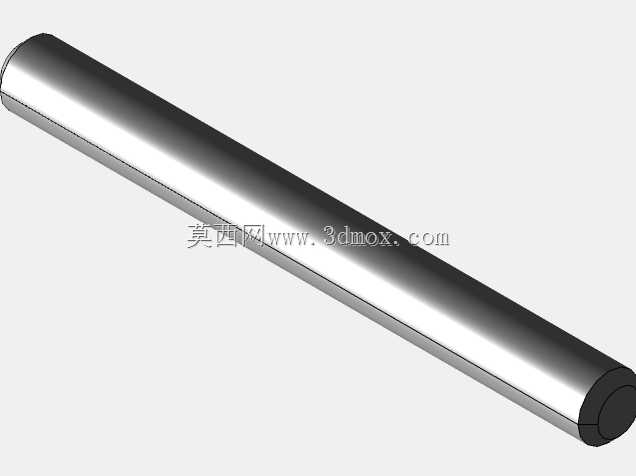

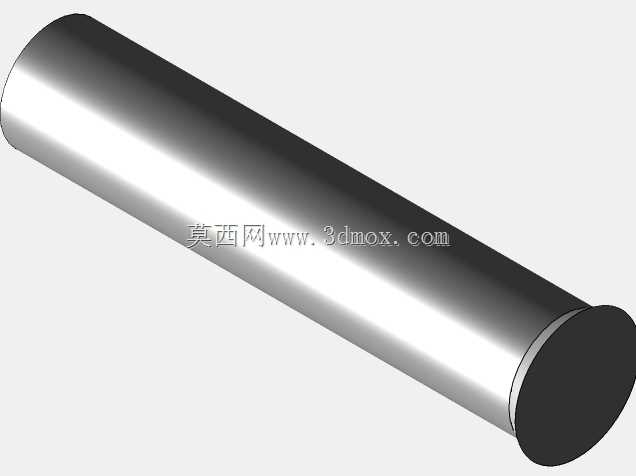

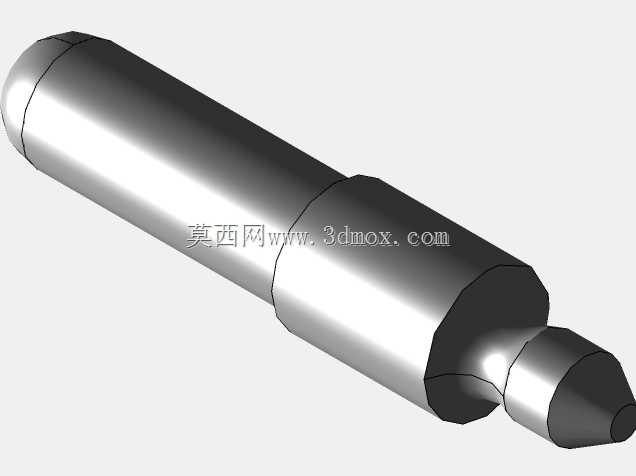

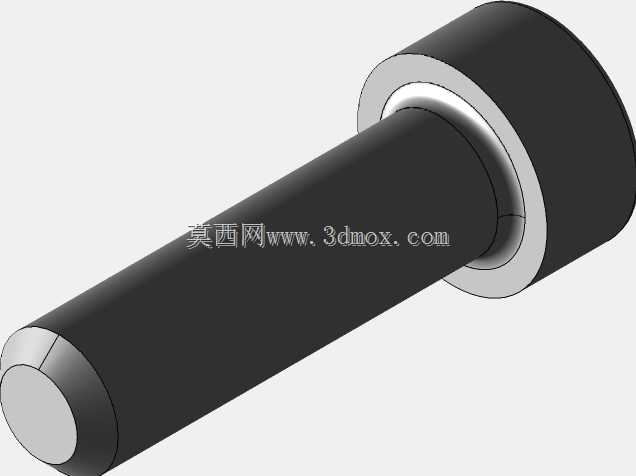

　　这类销类零件是轻武器结构中承担连接、定位、限位功能的核心基础零件，在手枪的整枪装配环节中，不同规格的销分别对应套筒座、扳机组件、击发机构、弹匣卡笋等不同模块的装配需求，每一款销的尺寸公差、表面粗糙度都直接影响枪械动作的可靠性与拆装维护的便捷性。从结构设计逻辑来看，不同长度、直径的销对应不同的安装孔位，部分带轴肩的销用于需要限制轴向窜动的部位，比如扳机转轴位置的带肩销，轴肩端面与安装槽的贴合面需要控制平面度，避免扳机转动时出现卡滞；细长型的销多用于簧类组件的定位导向，这类销的圆柱度要求更高，保证弹簧在销上滑动时无偏磨，避免长期使用后出现簧力不均的问题；端部带锥度的销则用于盲孔装配场景，锥度导向段可以降低装配时的对中难度，

　　适合现场维护时的快速拆装需求。在实际的枪械运维场景中，这类销属于易损耗的替换备件，长期射击产生的振动会让销与孔的配合面出现微动磨损，当配合间隙超过设计阈值时，会出现部件晃动、击发行程偏移等问题，因此这类销的尺寸一致性要求较高，同规格销的互换性需要达到直接装配无需修配的标准。设计这类零件时，首先要匹配对应安装位的孔系尺寸，根据不同部位的受力情况选择对应的配合公差：承受冲击载荷的部位比如击锤转轴销，需要选用过渡配合，保证销与孔的结合强度，避免受冲击后销出现窜动脱出；仅承担定位功能的销可以选用间隙配合，降低拆装难度。所有销的端部都做了倒角处理，外圆倒角角度控制在15-30度区间，既可以避免装配时刮伤安装孔内壁，也能去除加工产生的锐边毛刺，

　　防止装配时割伤操作人员。从安装边界来看，每一款销的长度都严格匹配对应安装部位的壁厚，销装入后两端不允许突出安装面过多，避免与相邻运动部件产生干涉，比如套筒座侧面的固定销，装入后端面需要与套筒座外表面基本齐平，突出量控制在0.1mm以内，防止套筒往复运动时与销端发生摩擦，增加动作阻力。部分销的外圆表面设计有环形卡槽，用于装配卡圈实现轴向限位，这类卡槽的位置精度直接决定卡圈的装配可靠性，卡槽的宽度与深度需要匹配标准卡圈的尺寸，避免卡圈装配后出现松脱。在建模过程中，这类回转类零件优先采用草图旋转的方式生成主体结构，再针对轴肩、卡槽、锥端等特征做单独切除，建模时需要严格控制各段轴径的同轴度公差，保证加工后零件的形位公差符合装配要求。

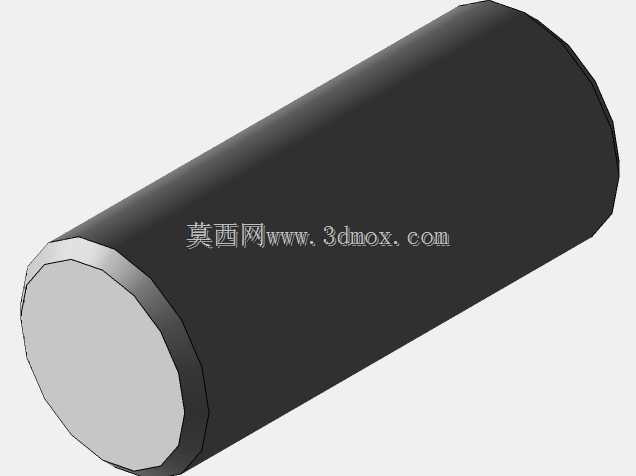

　　不同规格的销在整枪中承担的功能各有区别：直径较大的短销用于承受较大剪切力的连接部位，比如枪管与套筒座的连接销，这类销的抗剪切强度需要满足弹药击发时的瞬时冲击载荷要求；直径较小的长销用于多部件串联的铰接部位，比如扳机连杆的连接销，这类销需要兼顾强度与轻量化，避免过多增加整枪重量。在实际的装配流程中，这类销的压装需要使用专用冲子，避免直接敲击销端导致端部变形，影响后续拆装，因此销的端面硬度也做了对应设计，保证压装时不会出现墩粗变形。对于枪械维修场景来说，这类销的备件通用性较强，同型号枪械的同位置销可以完全互换，不需要额外修配，这就要求零件的尺寸离散度控制在极小的范围内，批量生产时的尺寸一致性是核心质控点。
