带双圆孔切角多边形机械训练练习件

　　在机械设计入门教学、三维建模技能训练以及二维草绘到三维特征转化的实操练习场景中，这类带孔的简单轮廓板件是应用频次极高的训练载体，很多刚接触结构设计的从业者，都会从这类零件的绘制开始，掌握尺寸标注逻辑、几何约束添加、特征生成顺序的核心思路，避免后续复杂零件建模时出现约束冲突、尺寸链错位、特征父子关系混乱的问题。

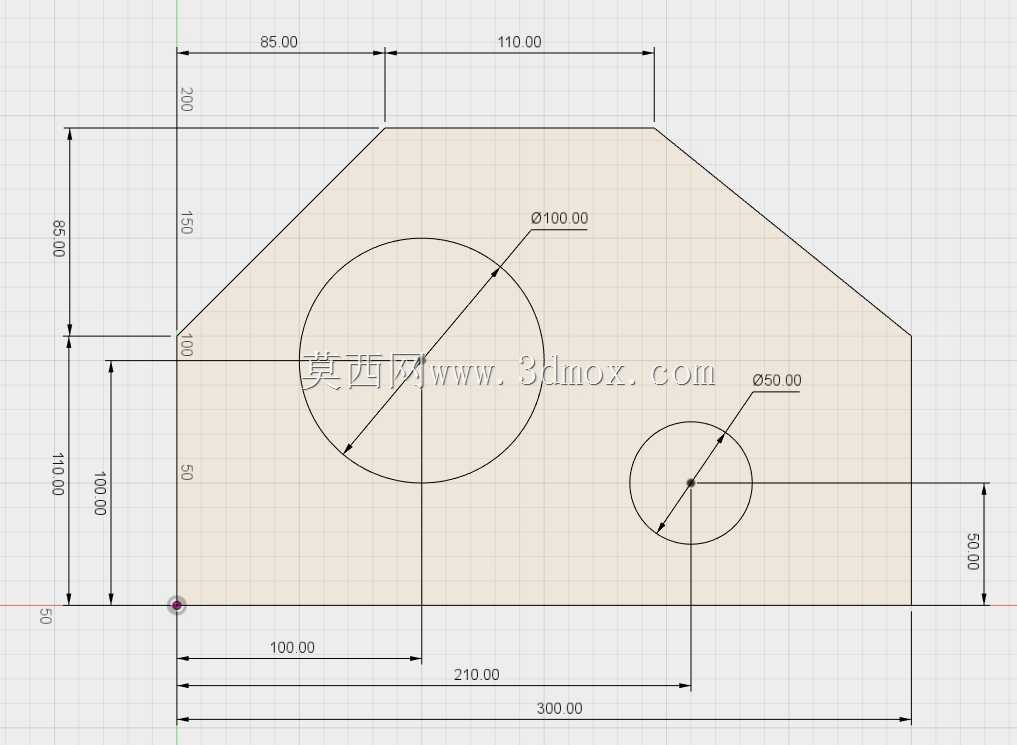

　　从实际设计逻辑来看，这个练习件的外轮廓采用切角多边形设计，底部为平直直边，左侧设置两段垂直边，顶部保留一段水平直边，右侧与左上侧采用斜切边过渡，这种轮廓设计并非随意绘制，而是刻意覆盖了直线绘制、垂直约束、平行约束、角度约束、端点重合约束等草绘阶段最常用的操作点，练习者在绘制外轮廓时，需要先确定定位基准，通常会选择左下角点作为坐标原点，先绘制底部300mm长度的水平直边，再依次向上绘制左侧的垂直边段，其中左侧从底部向上50mm位置为第一个垂直段分界，再向上100mm为第二个分界，最上方垂直段总高至200mm位置，随后向右绘制85mm长度的顶部水平边，再向右延伸110mm后开始做斜切过渡，右侧斜切边最终落到底部水平边的右端点，整个外轮廓绘制完成后需要添加全约束，确保没有欠约束的线段可以拖动变形，这也是建模训练中最核心的基础要求。

　　零件上设置的两个圆孔，大孔直径为100mm，其圆心定位在距离左侧垂直边100mm、距离底部直边100mm的位置，小孔直径为50mm，圆心定位在距离左侧垂直边210mm、距离底部直边50mm的位置，两个孔特征的设置，一方面覆盖了草绘中圆的绘制、圆心定位、直径标注的操作，另一方面也对应了实际板类零件中安装孔、过孔的常见设计形式，练习者在完成外轮廓拉伸后，可以通过拉伸切除的方式生成两个孔特征，也可以在草绘阶段直接绘制孔的轮廓再一次性拉伸成型，两种操作方式的差异，也能让练习者理解不同特征生成顺序对建模效率、后续参数修改的影响。

　　从安装边界来看，这个零件的总长度为300mm，总高度为200mm，整体为等厚度板件，底部平直边可以作为安装贴合面，两个圆孔可以作为穿装螺栓的过孔，虽然是训练用件，但其尺寸标注逻辑完全遵循实际机械加工图纸的标注规范，所有尺寸都从基准边引出，没有封闭尺寸链，关键定位尺寸清晰明确，练习者在完成建模后，还可以基于这个模型练习工程图生成、尺寸标注导出、装配约束添加等后续操作，比如将这个板件作为安装基板，在上面装配其他轴类、支撑类零件，掌握装配体中配合关系的添加逻辑。

　　在日常的建模技能考核中，这类零件也常作为基础考题，用来检验从业者的草绘熟练度、约束添加准确性以及建模效率，很多初学者容易在斜切边的定位上出现错误，要么漏标尺寸导致斜切边角度无法固定，要么尺寸基准选择错误导致整体轮廓偏移，通过反复练习这类零件的绘制，能快速建立正确的建模坐标系思维，养成先定基准、再绘轮廓、后加特征、最后校验约束的建模习惯，为后续复杂箱体类、轴类、装配体模型的搭建打下扎实基础。另外这类简单轮廓件也常作为CAM加工仿真的基础模型，练习者可以基于这个模型生成平面铣削、钻孔的刀路，理解加工工序的排布逻辑，比如先铣削外轮廓，再钻削两个内孔，对应实际加工中先面后孔、先粗后精的工艺原则，让建模训练和实际加工工艺形成联动，避免只会建模不懂工艺的脱节问题。
