伊尔114-300涡桨支线运输机1:33比例模型

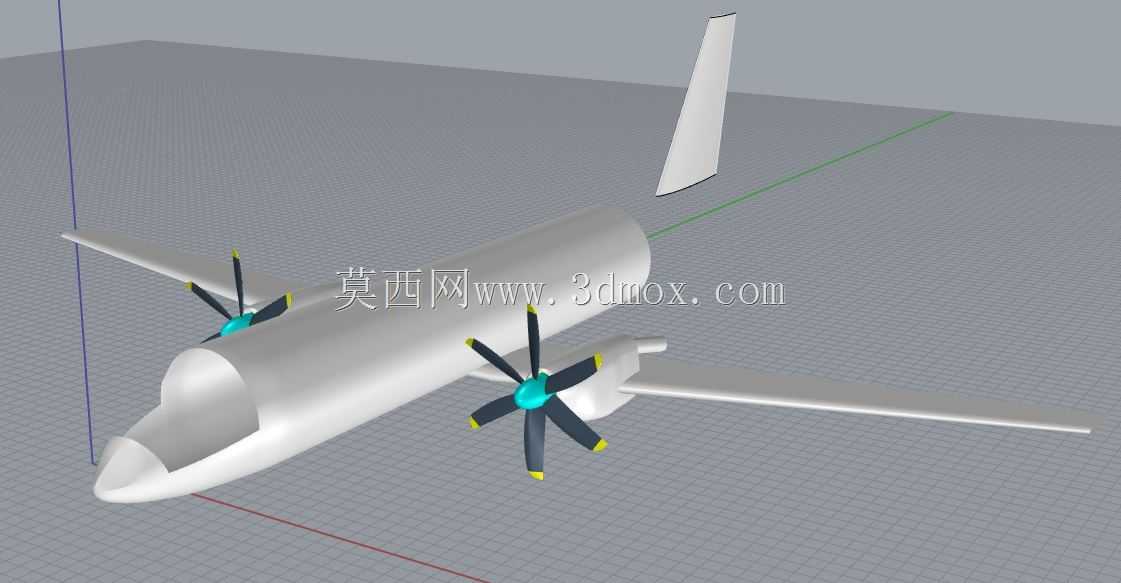

　　本次呈现的是伊尔-114-300涡桨支线飞机的1:33比例三维建模成果，建模过程完全参照实机的气动布局与结构特征完成，可用于航空科普展示、航模设计参考、教学演示等多个场景。从实际应用场景来看，这类缩比模型既可以作为航空院校飞行器设计课程的具象教学道具，帮助学员理解涡桨支线飞机的气动布局逻辑、翼身融合设计特点、起落架布置方式，也能为航模爱好者制作实体拼装航模提供精准的三维结构参考，还可用于航空主题展馆的展陈配套数字素材，还原短程支线运输机的典型外观特征。

　　从设备实际用途对应的设计还原来看，实机作为短程支线涡桨运输机，承担着短途支线客运、通用货运、特殊用途改装平台的功能，建模过程中完整还原了其低单翼、翼下吊装双涡桨发动机、T型尾翼、前三点起落架的典型布局，对应实机在未铺装简易跑道起降的结构需求，模型中对机翼的翼型厚度、发动机短舱与机翼的连接位置、尾翼的安定面面积比例都做了等比例还原，保证外形气动特征与实机一致。

　　在产品功能特性的还原上，建模时重点梳理了实机的几个核心结构特征：首先是六叶螺旋桨的结构，每片桨叶的翼型扭转角度、桨毂与发动机输出轴的连接结构、桨叶的叶尖修形都做了细化建模，还原涡桨发动机螺旋桨的真实结构形态；其次是机身的流线型修形，从机头雷达罩的圆弧过渡，到客舱段的等直截面，再到机尾的收缩段，曲面连续度按照实机的气动要求做了顺滑处理，没有出现曲面断层或者曲率突变的问题；第三是尾翼的结构，垂直尾翼与水平尾翼的相对位置、舵面的分块界线、尾翼与机身的连接过渡都做了清晰的结构表达，能够直观看到T型尾翼的布局特点。

　　设计思路上，整个建模过程遵循从整体骨架到局部细节的推进逻辑：首先确定整机的基准坐标系，以机身轴线为X轴，机翼展向为Y轴，竖直方向为Z轴，先拉出机身的纵向基准线，确定机头、客舱门、机翼前缘、机翼后缘、水平尾翼、垂直尾翼尖点的纵向坐标位置，保证各部件的相对位置与实机1:33比例下的尺寸完全匹配；之后构建机翼的基准翼型，按照翼根到翼尖的翼型变化、机翼的安装角、上反角参数生成机翼曲面，再匹配发动机短舱的安装位置，调整短舱与机翼的连接曲面，保证两者的衔接处过渡自然；随后完成尾翼部分的建模，按照T型尾翼的结构特点，先做垂直尾翼的曲面，再在垂尾顶部定位水平尾翼的安装位置，调整平尾的后掠角与安装角，还原实机的尾翼气动布局；最后补充细节结构，包括螺旋桨、驾驶舱风挡的分块、机身的客舱窗位、起落架舱的轮廓位置，让模型的外观辨识度达到要求。

　　外形尺寸与安装边界方面，按照1:33的缩放比例，模型整机长度对应实机尺寸缩放后约为0.81米，翼展约为0.92米，机高约为0.29米，所有部件的安装边界都做了干涉检查：螺旋桨旋转平面与机翼前缘、机身侧面的间隙符合比例要求，不会出现转动干涉；尾翼的操纵面偏转预留了足够的空间，与相邻结构没有重叠；起落架处于收放位置时，与机身舱段的边界完全匹配，不会出现穿模问题。建模过程中对所有曲面都做了公差控制，相邻曲面的间隙控制在0.1mm以内，保证模型用于3D打印或者实体加工时，各部件能够顺利装配，不需要额外做大量的修模工作。对于航空建模从业者来说，这个模型的结构分层清晰，机身、机翼、尾翼、发动机、螺旋桨都做了独立的部件分组，方便后续根据需求调整细节，比如添加起落架结构、细化客舱内部、更换涂装标识等，能够适配不同的使用场景需求。
