苏联图-124支线喷气客机精细三维建模

　　本次完成的图-124客机三维建模，完全还原该机型的真实结构特征，建模过程中参考了大量该机型的实机测绘数据、历史影像与维护手册资料，确保每一处结构细节都符合实机的工程状态。从实际应用场景来看，该模型可用于航空史研究教具制作、航空类展馆展陈数字素材搭建、民航类专业教学演示、复古航空题材文创产品开发，也可作为同级别双发喷气式支线客机结构对比的参考基准，帮助结构设计人员理解早期喷气式支线客机的布局逻辑。

　　在实际用途层面，图-124作为苏联时期投入运营的短途支线喷气客机，主要承担1000-2000公里航段的旅客运输任务，替代当时的活塞式支线客机提升航段运行效率，其双发后置布局在当时的支线运营场景下，能有效降低简易跑道碎石吸入发动机的风险，适配当时部分条件一般的支线机场起降需求。建模过程中完整还原了这一布局特征：发动机短舱挂载于机身尾部两侧，水平尾翼布置于垂直尾翼中段，避免发动机尾流直接冲刷平尾结构，同时保证机身中部客舱区域的噪音水平处于可接受范围。

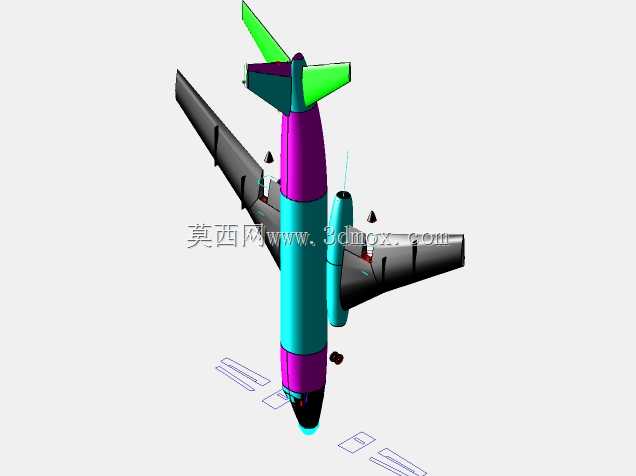

　　从产品功能特性还原来看，模型完整复现了该机的低单翼结构、前三点式起落架布局、机身客舱舷窗排列、机头领航员观察窗、垂尾上的航向标识结构，以及机翼上的襟翼、副翼操纵面外形轮廓。机身截面采用近圆形增压客舱设计，建模时严格按照实机的截面曲线进行放样，保证机身曲面的光顺度符合航空制造的曲面公差要求；机翼采用后掠翼设计，后掠角度匹配实机的高速巡航需求，机翼前缘的缝翼、后缘的双缝襟翼结构都做了独立的结构分层，可直接用于后续的飞行动画演示、结构拆解教学场景。

　　设计思路上，建模全程采用自顶向下的装配设计逻辑，先搭建全机的基准坐标系，确定机头参考点、机尾端点、机翼根弦前缘点、起落架接地点这几个关键硬点的坐标位置，再依次拆分机身、机翼、尾翼、发动机、起落架、舱门、舷窗等独立子部件。机身部分采用多截面曲面放样结合曲面修剪的方式完成，先绘制不同站位的机身截面轮廓线，通过曲率连续的曲面连接方式生成整体机身曲面，再对客舱门、应急出口、起落架舱开口位置进行曲面裁剪，保证所有开口处的曲面过渡无突兀折角，符合真实飞机的蒙皮拉伸成型工艺特征。

　　外形尺寸与安装边界方面，模型严格按照实机1:33的缩放比例进行构建，全机长度、翼展、垂尾高度的比例完全匹配实机参数，机翼与机身的连接角、发动机安装的下倾角与内倾角都按照实机的安装角度进行还原，保证模型在装配到场景中时，起落架的接地点处于同一水平面，机身俯仰角符合地面停机状态的真实姿态。发动机短舱与机身的连接挂架结构做了细节还原，挂架的整流外形与机身曲面的过渡完全贴合，不存在曲面间隙或者穿模问题；起落架的减震支柱、机轮、刹车组件的外形都按照实机结构建模，前起落架的转向机构、主起落架的收放转轴位置都预留了结构接口，可直接添加运动副实现收放动作演示。

　　针对不同使用场景的需求，模型的曲面都做了合理的拓扑优化，既保证外观细节的还原度，又控制了整体的面数规模，可直接导入渲染软件做可视化展示，也可用于3D打印制作实体航模，所有部件的分模线位置都参考真实飞机的蒙皮接缝进行设置，打印后无需做大量的曲面修补工作。客舱内部的基础轮廓也做了简化还原，包括客舱地板、座椅安装导轨的位置都有体现，可根据后续需求扩展客舱内部细节，满足不同深度的使用需求。
