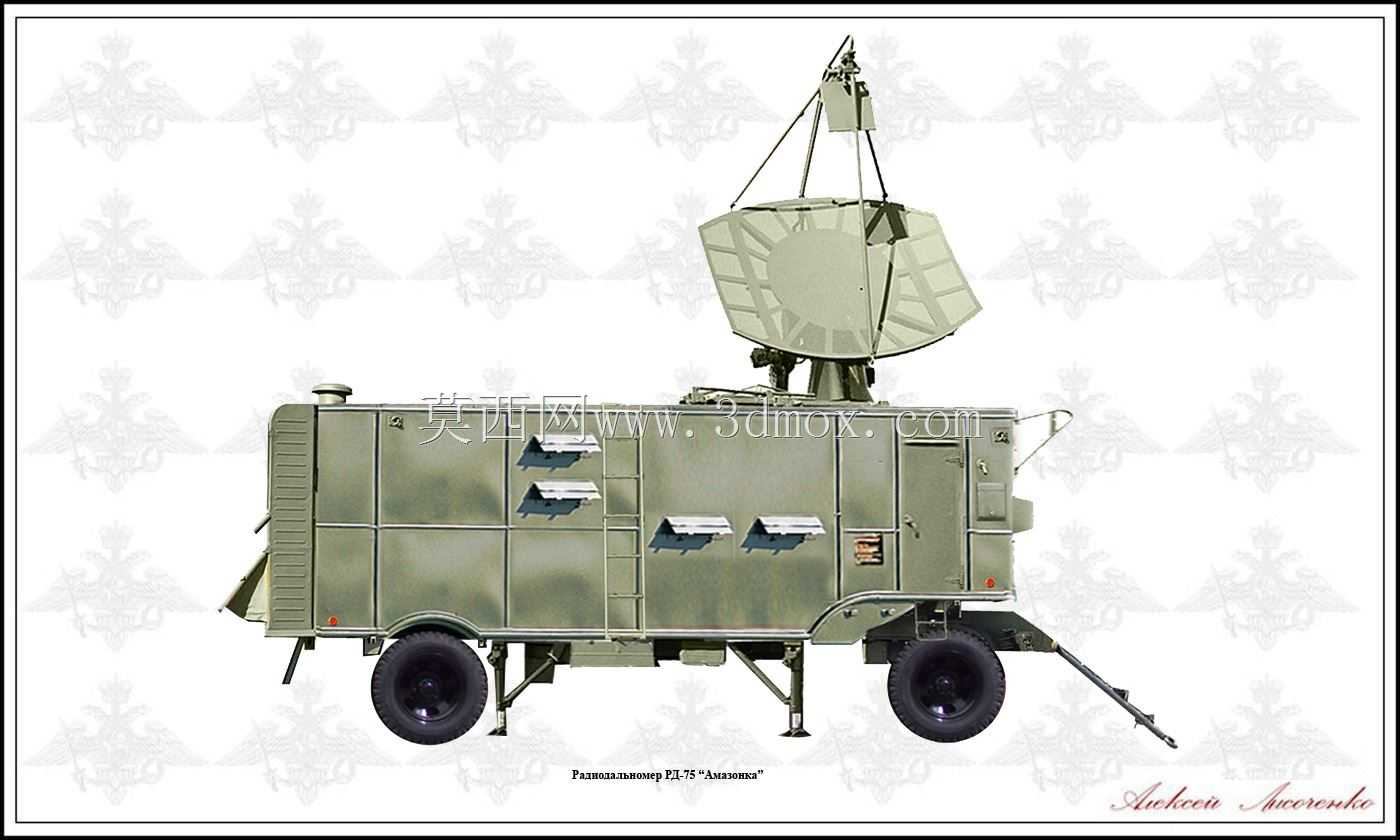

SA-2配套RD75雷达拖挂式控制方舱

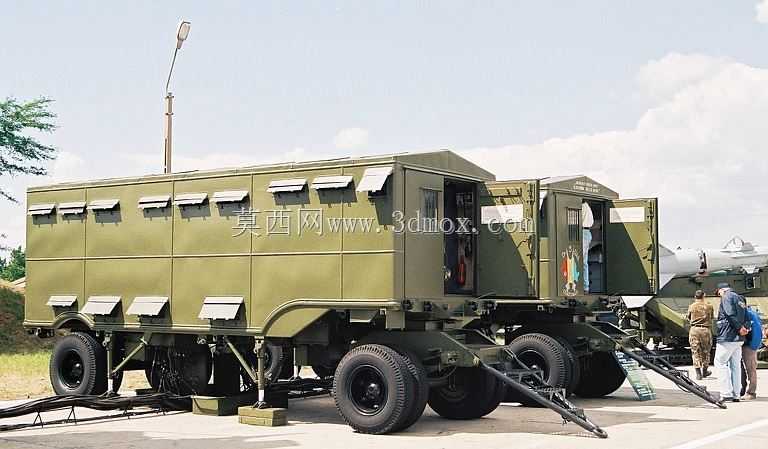

　　这套拖挂式雷达控制方舱，是早期防空作战体系中承担目标探测、跟踪制导与指令传输的核心地面节点，主要配属SA-2防空导弹作战单元，承担从空情搜索到导弹发射制导的全流程信号处理与指挥控制职能。整套设备采用单轴拖挂底盘设计，行军状态下可由军用牵引车拖带完成公路、简易野战道路的机动转场，部署时通过底盘四角的手动支撑腿完成调平固定，无需额外构筑大型固定工事，可在预设防空阵地、临时野战部署点快速完成架设撤收，适配要地防空、野战防空的机动作战需求。方舱本体采用全金属密封舱体结构，舱壁预留多组通风散热开口与信号线缆接口，舱体侧面设置人员进出舱门与观察窗，内部按照功能划分为雷达信号处理机柜区、操作手战位区、指令传输设备区、电源配电区，

　　各区域通过走线槽完成线缆布设，既满足设备安装的固定强度要求，也兼顾操作手长时间值守的人机工程需求。顶部搭载的RD75雷达天线采用抛物面反射体结构，通过俯仰-方位双轴转台与舱体顶部基座连接，转台内部集成伺服驱动机构与角度反馈元件，可实现大方位角范围的连续扫描与俯仰角的精准调整，天线背部的馈源支架采用桁架式结构，在保证结构刚度的前提下尽可能降低自重，减少转台驱动负载，避免行军状态下天线晃动产生的结构疲劳。设计过程中优先考虑野战环境下的使用可靠性，舱体外部所有外露接口均采用防水密封结构，底盘行走系统采用重载充气轮胎与钢板弹簧悬架，可适配碎石路面、起伏土路的通行需求，支撑腿采用螺纹调节结构，无需外部动力即可完成300毫米范围内的高度调节，

　　满足不平整阵地的调平需求，保证雷达天线工作时的水平基准精度。天线与舱体之间的旋转连接部位采用多级汇流环设计，可在天线360度连续旋转过程中稳定传输射频信号、伺服控制信号与电力供应，避免线缆缠绕问题。舱体外部预留的多组百叶窗式通风口，内部配套防尘滤网，既可以满足舱内大功率电子设备工作时的散热通风需求，也能阻挡野战环境下的沙尘、雨水进入舱内，降低设备故障概率。拖挂底盘前部设置牵引架与刹车连接机构，可与通用军用牵引车的牵引钩、气刹接口快速对接，行军时天线可向下折叠锁定在舱体顶部的固定支架上，降低整体行军高度，满足公路运输的限界要求，整套设备的外形尺寸在行军状态下满足铁路平板运输、公路拖运的装载边界要求，无需额外拆解即可完成跨区域投送。

　　从结构建模的角度来看，这套设备的还原需要重点关注舱体蒙皮的拼接焊缝细节、散热口的格栅结构、天线反射面的筋板布局、转台的连接结构、底盘悬架的杆件连接关系，尤其是支撑腿的伸缩结构、牵引架的铰接结构，都需要按照实际装备的运动逻辑做可动性还原，才能满足结构展示、仿真演示类的使用需求。方舱内部的机柜布局、战位设置虽然在外部模型中不做完全呈现，但在建模时需要预留对应的内部安装空间，保证整体结构的比例合理性，避免出现舱体壁厚不合理、设备安装空间不足的问题。雷达天线的抛物面型面精度是建模的核心要点，需要按照实际装备的曲率参数构建曲面，保证馈源与反射面的焦距匹配，还原天线的结构特征，同时天线背部的支撑桁架需要按照等强度桁架结构设计，还原真实的杆件连接节点，避免出现结构失真的问题。
