车载移动式SA-2雷达装备三维结构模型

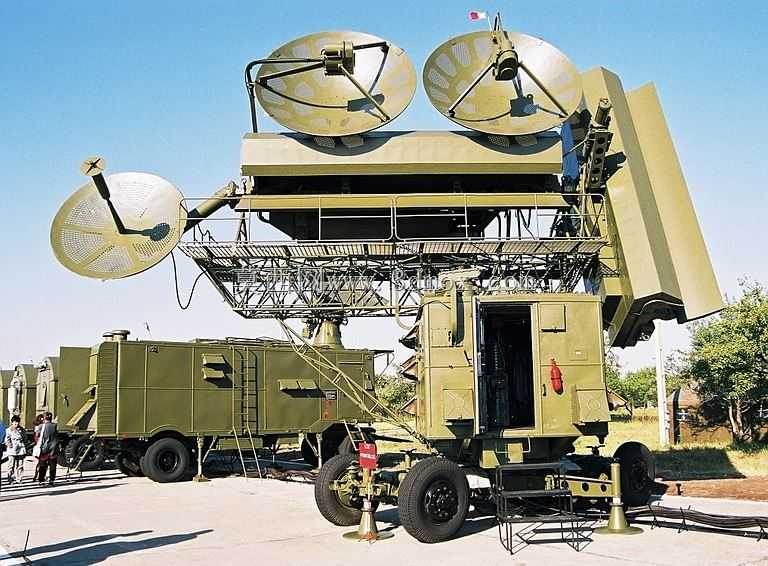

　　该模型还原的是轮式机动部署的对空探测雷达装备，这类装备在国土防空体系中承担中远程对空搜索、目标跟踪与制导信号中继的核心作用，区别于固定阵地雷达，其采用重型越野卡车底盘承载全部作业单元，可依托公路网完成跨区域快速转场，进入预设阵地后仅需完成支腿调平、天线起竖、线缆连接即可进入工作状态，无需开展大规模土建施工，能够在前沿部署点、临时防空阵地快速补网，填补固定雷达站的探测盲区，也可在固定阵地遭打击后快速补位，维持防空探测网络的连续性。整套装备的结构分为载车底盘、设备方舱、天线阵面三个核心模块，建模过程中严格遵循1:72的缩放比例，对各模块的装配边界做了精准还原：载车底盘部分保留了越野轮胎的花纹结构、悬挂的行程空间、

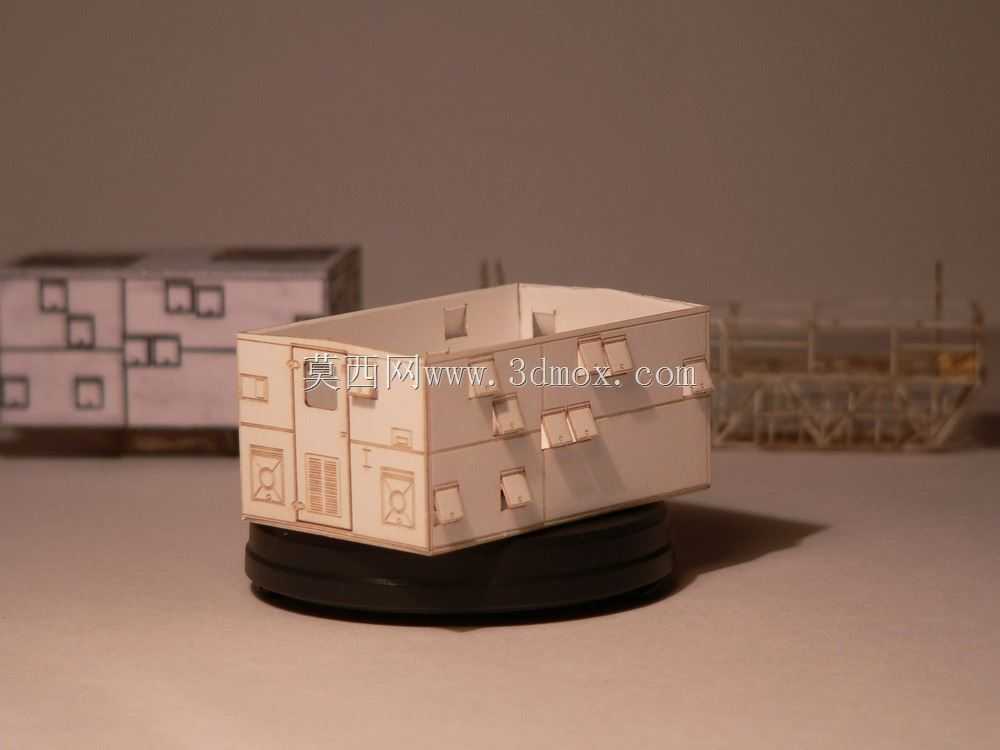

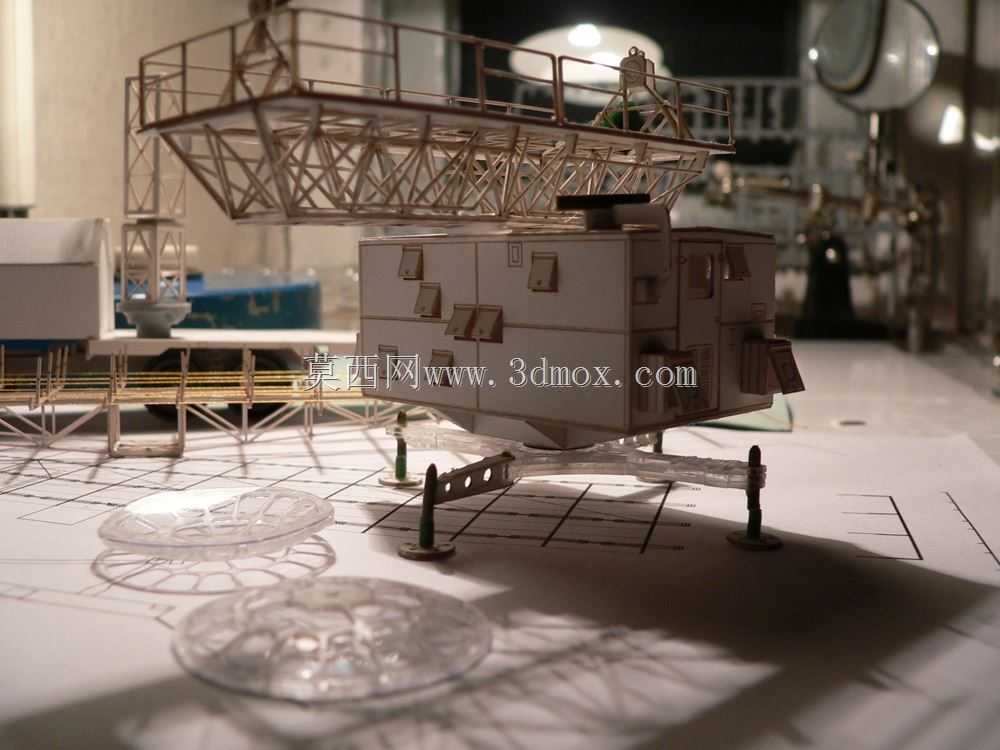

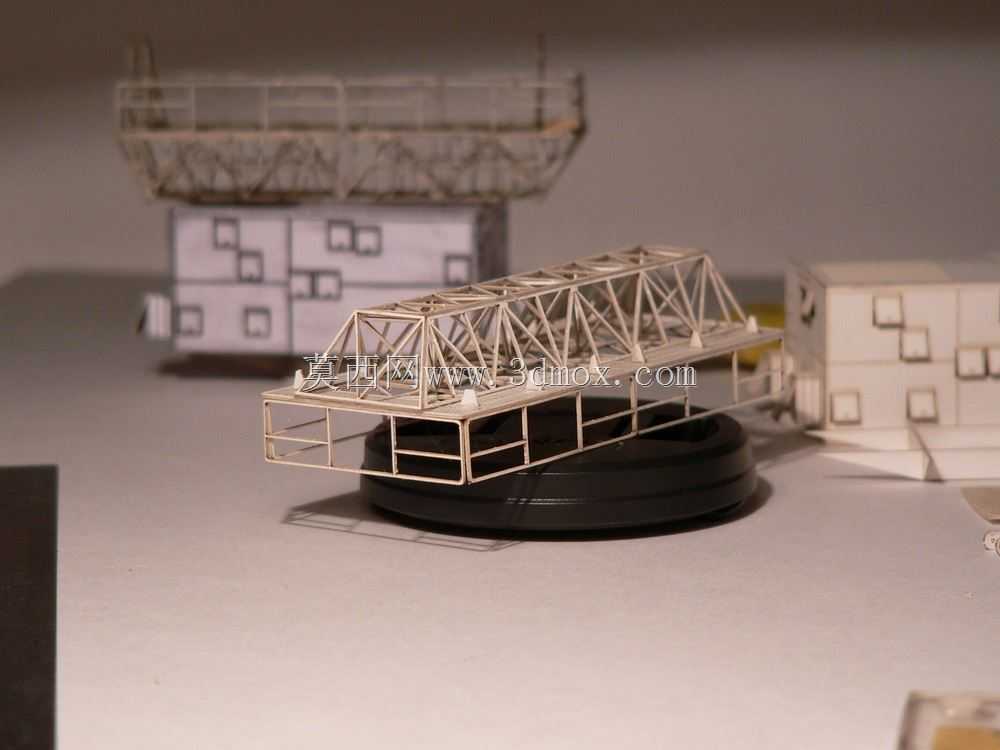

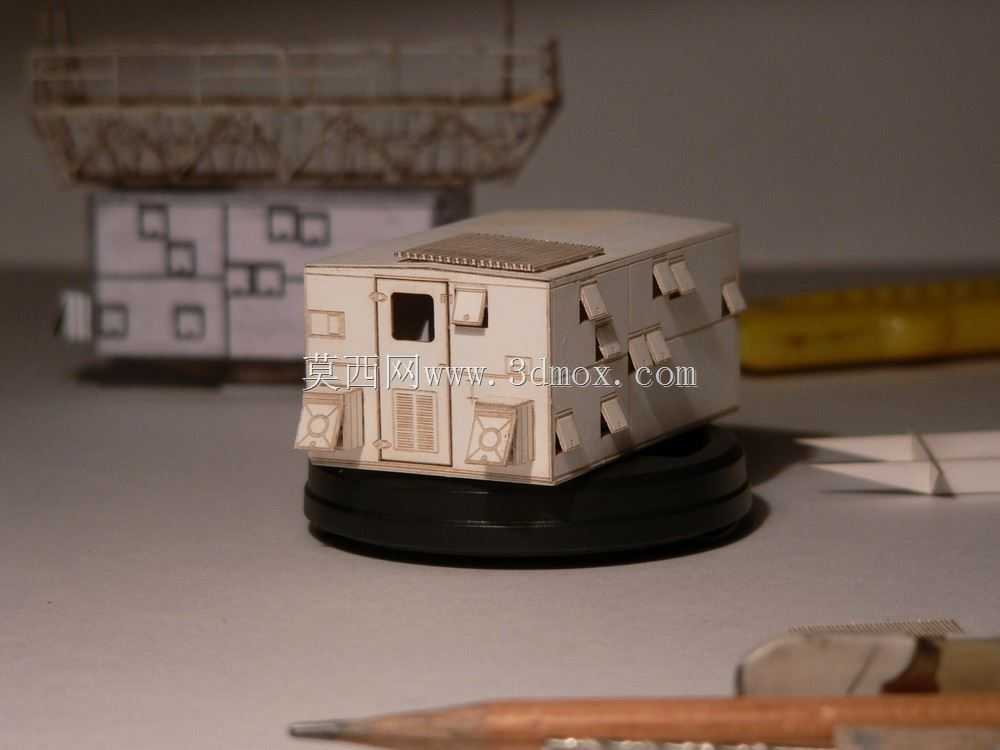

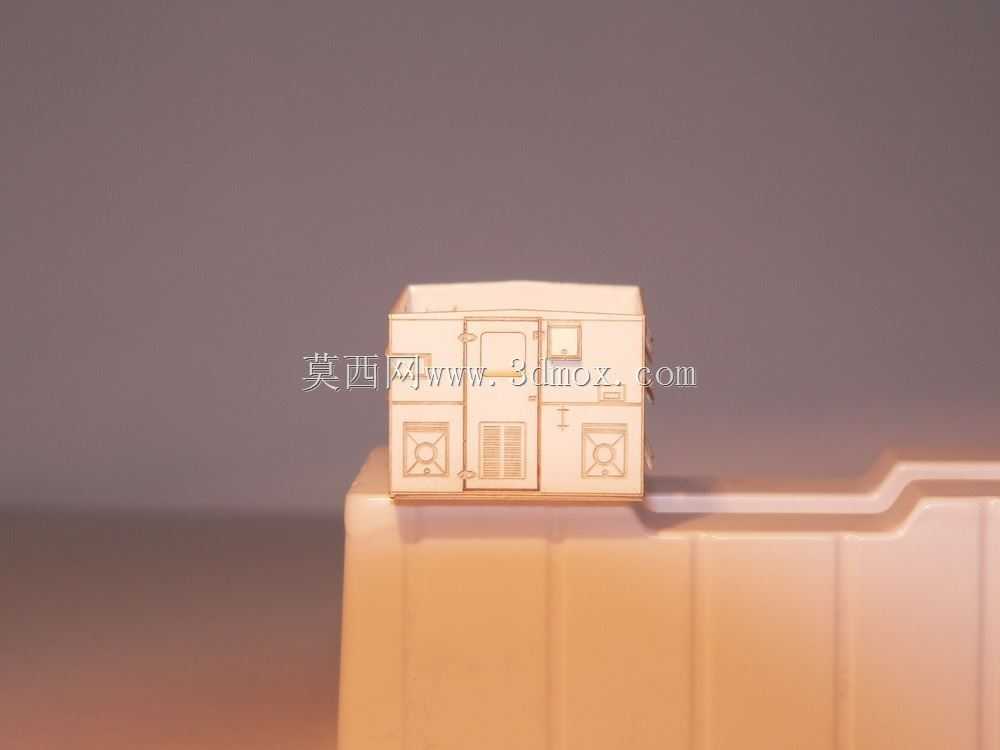

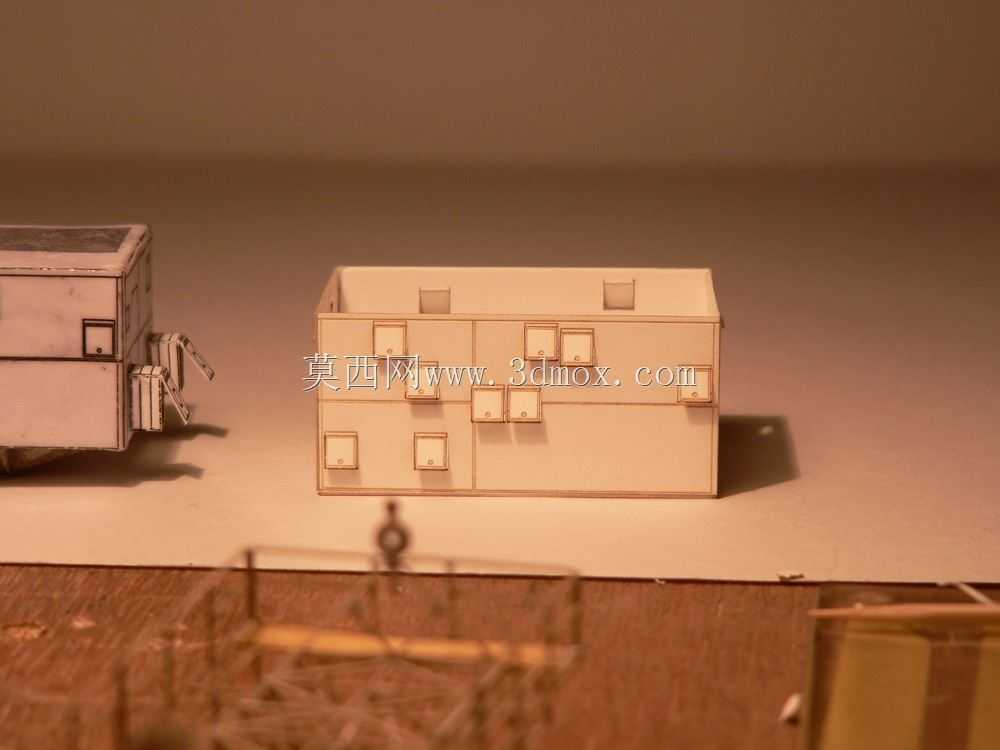

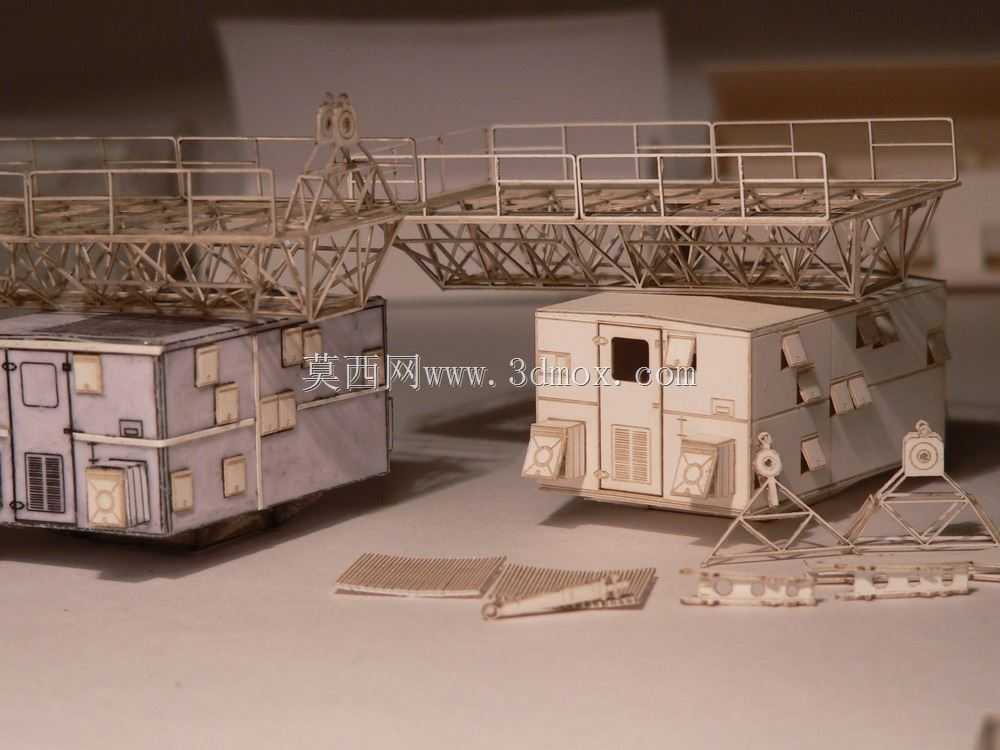

　　车载支腿的伸缩结构与支撑盘结构，方舱部分还原了舱门的开合角度、舱体外部的爬梯、扶手、外置消防附件的安装位置，天线阵面部分还原了多组抛物面天线的馈源结构、天线背架的桁架结构、俯仰与方位旋转机构的连接关系，同时还原了天线阵面与方舱顶部的回转支撑结构，能够直观呈现天线旋转、俯仰调整的运动行程边界。从功能设计逻辑来看，这类机动雷达的结构设计始终围绕机动性能与工作性能的平衡展开：载车底盘的载荷分配经过严格计算，确保天线起竖状态下整车重心落在支腿支撑的稳定三角形范围内，避免大风天气下出现倾覆风险；方舱内部集成了信号处理、供电、通信、温控等全部作业单元，舱壁采用夹芯结构设计，兼顾结构强度与电磁屏蔽、保温隔热性能，保障内部电子设备在野外高低温、

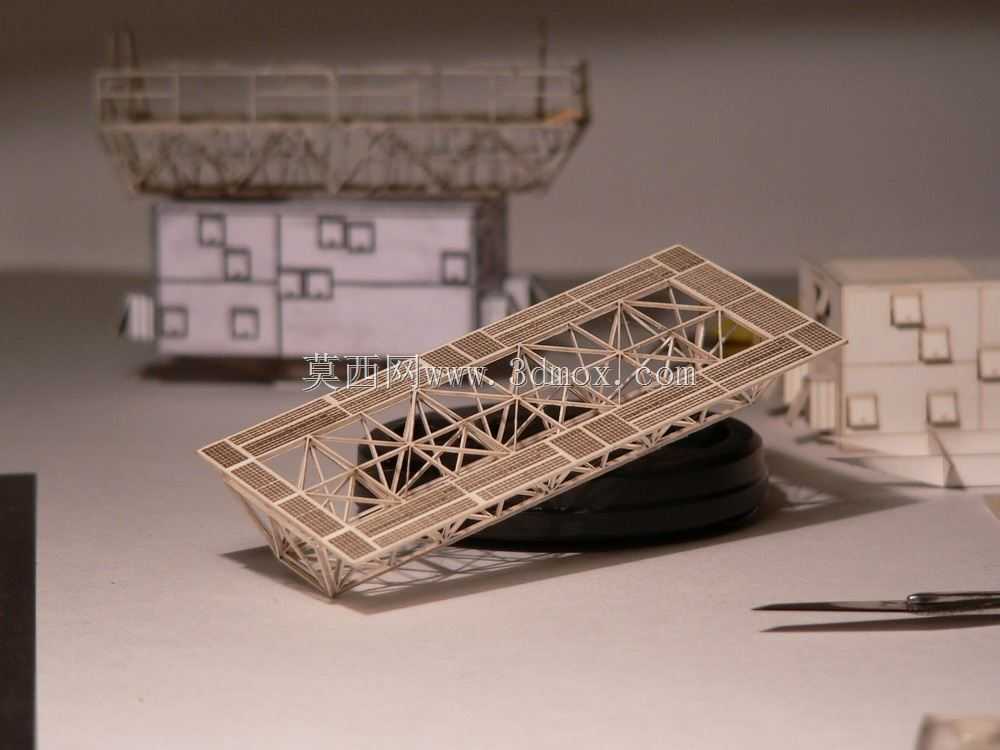

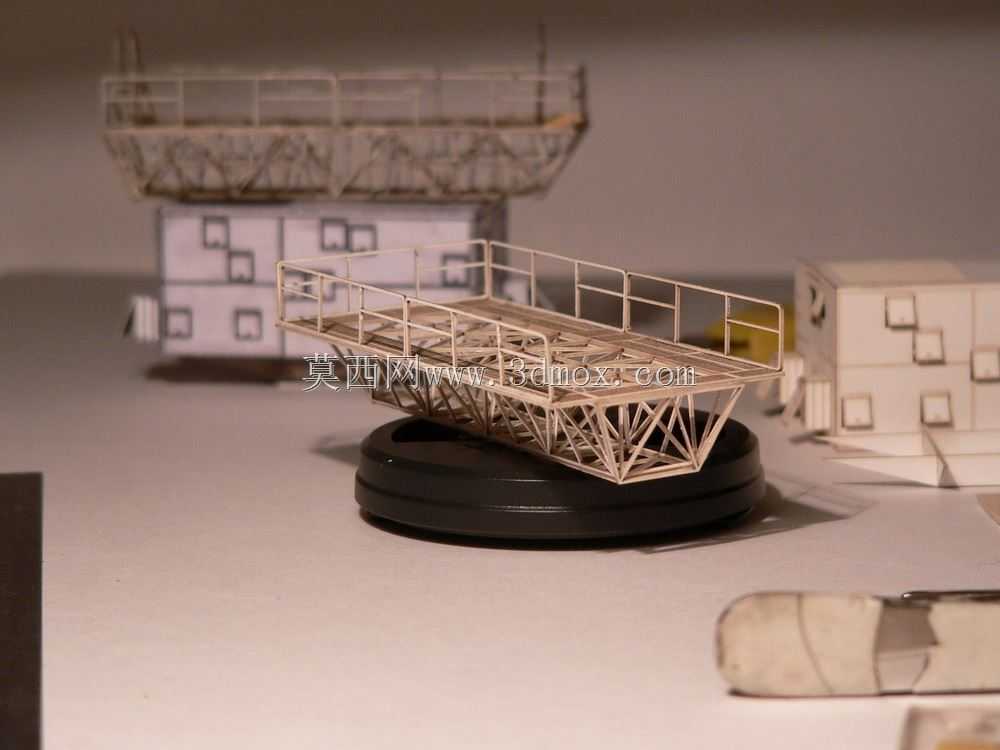

　　沙尘环境下稳定工作；天线阵面的桁架结构采用镂空设计，在保证天线面形精度的前提下尽可能降低结构重量，减小回转机构的驱动负载，同时降低风阻，提升大风环境下的工作稳定性。建模过程中对各部件的安装接口做了对应还原，比如天线馈源与抛物面的支撑连接点、回转机构与方舱顶部的安装法兰、方舱与底盘的固定螺栓点位、支腿与底盘大梁的铰接位置，都按照实际装备的装配逻辑做了匹配，可用于装备结构认知、教学演示、仿真场景搭建等场景，能够帮助设计人员直观理解机动雷达的整体布局逻辑、各子系统的空间分配关系，也可作为同类型机动探测装备结构布局设计的参考样本，在开展新型车载雷达的总体布局设计时，可参考该模型的载荷分配、舱室空间划分、天线运动包络校核思路，优化整车的空间利用率，避免出现天线运动过程中与舱体、底盘附件的干涉问题，同时合理规划各设备的安装位置，缩短线缆连接路径，提升整装备的维护便捷性。
