MZKT-7410重型越野牵引车结构设计

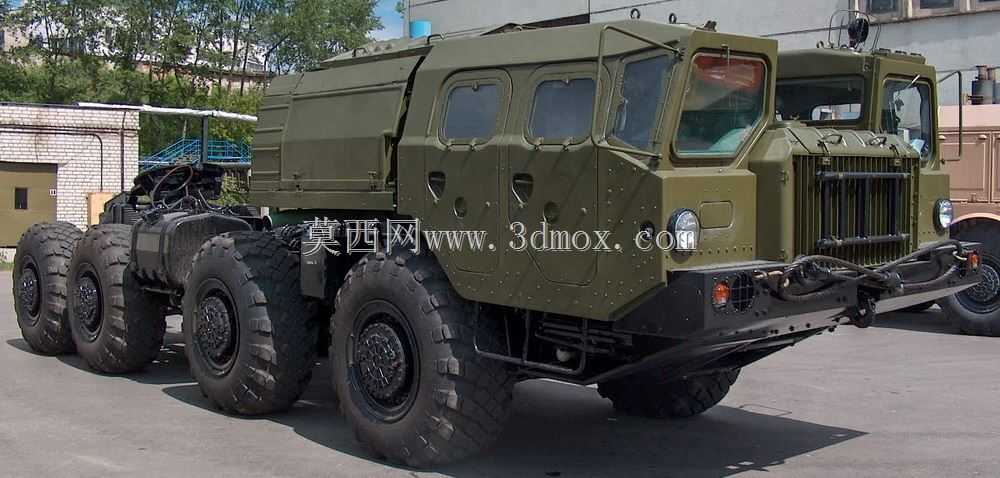

　　这款MZKT-7410重型越野牵引车的三维结构设计，核心围绕极端非铺装路面的重载牵引需求展开，在结构布局阶段就优先考虑了复杂地形下的通过性与载荷分配逻辑。从实际应用场景来看，这类车辆主要承担重型装备的跨区域转运任务，可在无铺装道路的荒野、冻土、泥泞地带作业，能够拖拽大吨位的挂车、特种作业舱段或是工程装备，适配野外作业、重型设备转场等对牵引能力和地形适应性要求极高的工况。

　　在功能特性设计上，整车采用8×8全轮驱动布局，每个车桥都配备独立的差速锁止机构，能够在单轮或是多轮打滑的工况下将动力传递至有附着力的车轮，避免动力空耗。轮胎选用大直径深花纹越野轮胎，胎壁做了加厚处理，既可以缓冲崎岖路面的冲击，也能在低气压状态下增大接地面积，降低松软地面的接地比压，减少陷车风险。驾驶室采用平头双排结构设计，前置的动力舱预留了足够的散热空间，前脸的格栅采用大开口防护结构，既可以满足大马力发动机的散热需求，也能避免行驶中飞溅的碎石打坏散热芯体。车架部分采用高强度合金钢焊接的梯形主梁结构，主梁截面做了变厚度设计，在载荷集中的牵引座、车桥连接位置做了局部加强，平衡重载下的结构强度与整车自重控制。

　　设计过程中，外形尺寸与安装边界的校核是核心环节之一。整车宽度控制在常规重型车辆的通行限界内，同时兼顾驾驶室内部的操作空间，驾驶室内可容纳多名作业人员，仪表盘与操控部件的布局按照人机工程学做了适配，减少长途越野行驶的操作疲劳。轴距的分配经过多轮仿真验证，前后轴的载荷分布在空载与满载牵引状态下都保持在合理区间，避免单轴载荷过大导致的轮胎异常磨损或是车桥结构过载。车头前部的拖拽绞盘安装位置做了结构强化，预留了标准的拖拽接口，可实现自救或是拖拽其他受困车辆。车身侧面的走台板与登车梯做了防滑处理，适配野外作业时人员上下车、检查车辆的操作需求。

　　底盘的悬挂系统采用大行程的弹性元件搭配阻尼减震器，能够在起伏路面上保证车轮始终贴合地面，减少车身的颠簸幅度，既提升行驶的稳定性，也能避免车载设备因为过大的振动出现损坏。牵引座的安装位置位于后轴上方的载荷中心区域，牵引销的高度符合重型挂车的通用匹配标准，可适配多种不同类型的重载挂车，不需要额外做转接结构。整车的管线布局沿着车架内侧排布，外部加装防护盖板，避免越野行驶中被飞石、树枝刮损，所有的管线接头都采用密封防水结构，满足雨天、涉水路段的行驶需求。

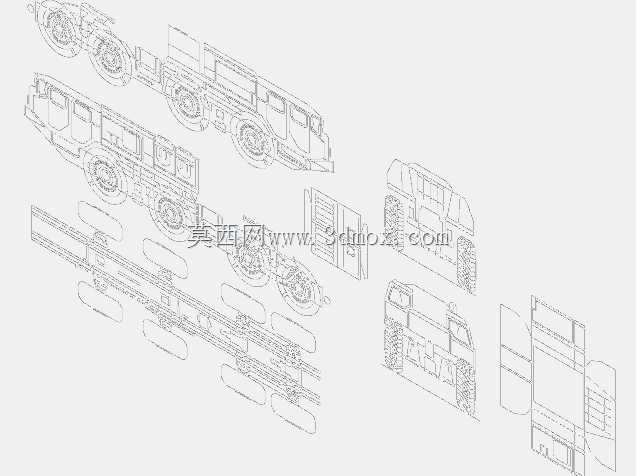

　　在建模过程中，对每个连接点的安装间隙都做了精准还原，比如车桥与车架的连接支座、转向拉杆的活动行程、悬挂部件的运动干涉检查都经过反复验证，确保模型可以直接用于结构展示、运动仿真以及后续的改装设计参考。车身外覆盖件的曲面做了分块处理，既符合实际生产中的钣金加工工艺，也方便后期的维护更换，车头的灯具、后视镜等外附件的安装位置都预留了标准的安装孔位，和实车的装配逻辑完全一致。这类重型越野牵引车的设计难点在于平衡重载能力、越野通过性与可靠性，所有的结构设计都围绕极端工况下的无故障运行目标展开，没有冗余的装饰性结构，每一处结构设计都对应实际的使用需求。
