汽车悬架系统转向安全阀结构设计

　　在商用车与乘用车辆的底盘悬架系统开发中，转向回路的压力保护部件直接决定了极限工况下的转向可靠性，这款转向安全阀正是针对悬架集成式转向助力回路开发的压力控制元件，日常装车后布置在转向器与助力泵之间的管路节点上，核心作用是在转向轮打到极限位置、或者路面冲击导致转向回路压力瞬间飙升时，快速开启溢流通道，将过高的液压油导回储油腔，避免高压持续冲击转向器密封件、助力泵叶片以及管路接头，从根源上降低转向系统爆管、密封失效的故障概率。

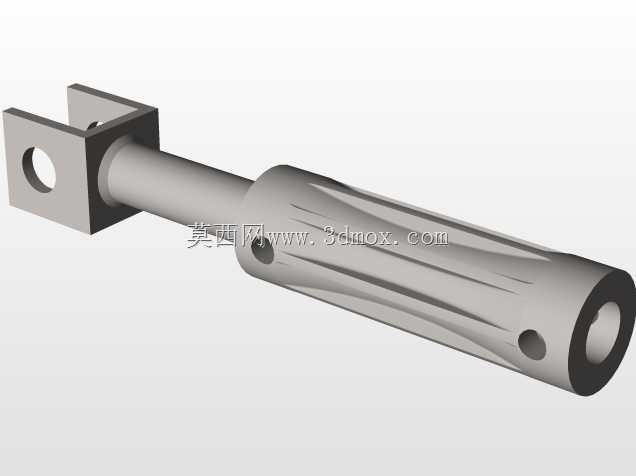

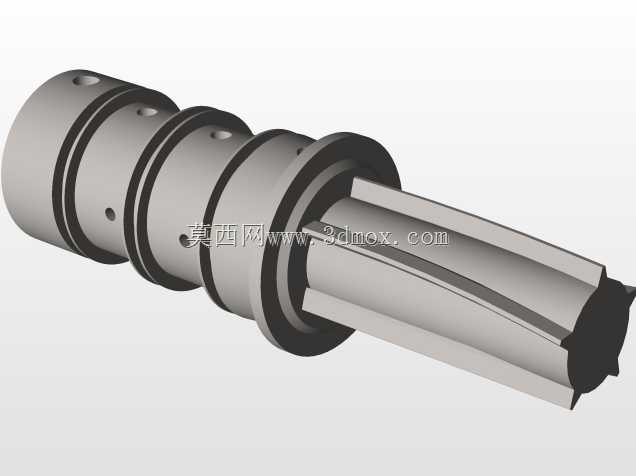

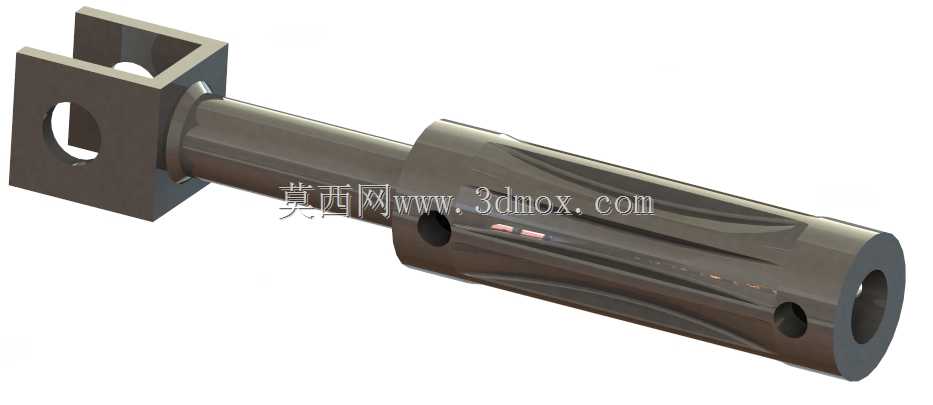

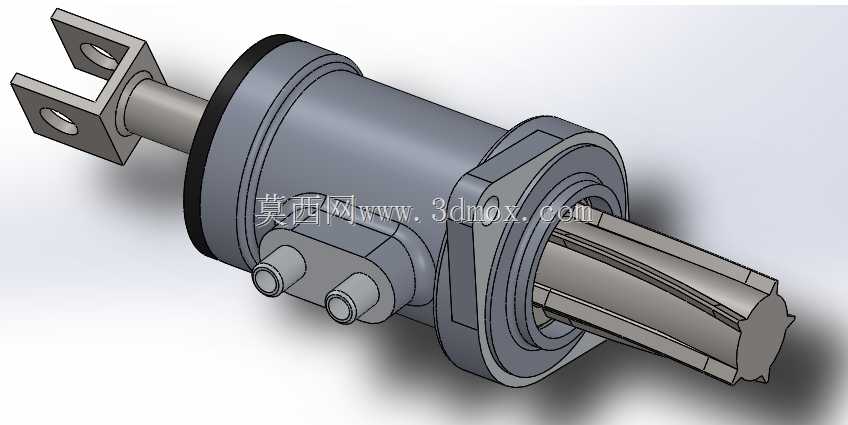

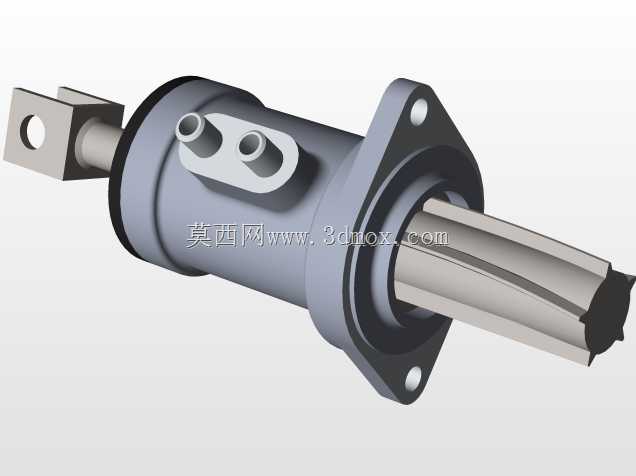

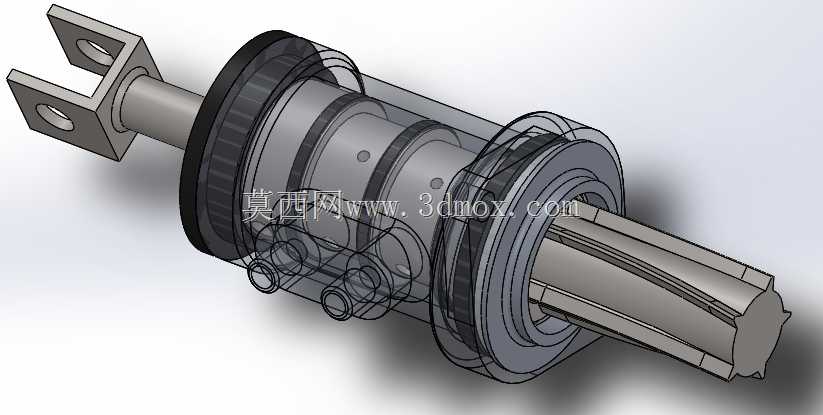

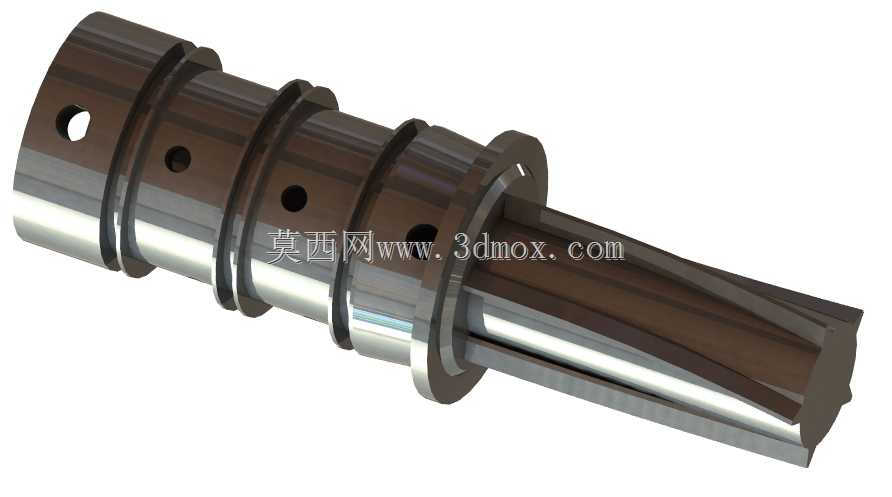

　　从结构设计逻辑来看，这款阀采用了插装式集成布局，主体为圆柱形耐压阀体，一端设计了双耳式连接叉，用于和悬架上的转向拉杆固定端做铰接匹配，连接叉上的两个同轴通孔直接适配整车原有转向销轴的尺寸，不需要额外做安装支架的改制，另一端为花键式输出轴头，和转向器的输入轴做花键啮合传递扭矩，花键参数采用了汽车行业通用的渐开线花键标准，齿侧间隙控制在0.02-0.05mm区间，既可以补偿安装时的同轴度误差，也能避免转向动作时的花键冲击异响。阀体侧面预留了两个标准液压油口，分别对接高压进油和回油管路，油口的螺纹规格匹配整车转向系统常用的公制细牙螺纹，安装时不需要额外做转接头适配。

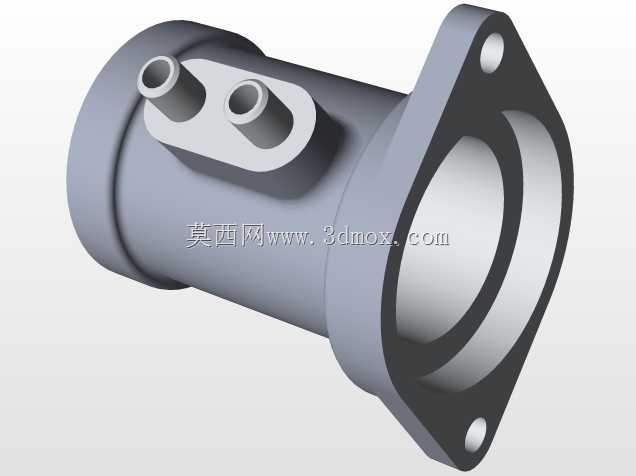

　　设计过程中重点考虑了实车的安装边界，阀体主体的最大外径控制在120mm以内，轴向总长度不含连接叉的部分为180mm，完全适配现有多数紧凑型乘用车、轻型商用车的悬架转向舱布置空间，不会和周边的减震器弹簧、下摆臂、制动管路产生运动干涉。阀体的法兰安装面设计了三个均布的螺栓过孔，采用M8的标准螺栓即可完成和转向器壳体的固定，螺栓的拧紧力矩控制在22-25N·m，既可以保证密封面的压紧力足够，也不会因为力矩过大导致阀体铝合金壳体产生螺纹滑牙的问题。

　　功能特性上，这款阀的开启压力设定为转向系统额定工作压力的1.25倍，当回路压力低于设定值时，内部的锥阀芯在弹簧预紧力的作用下保持密封，转向助力的高压油全部进入转向器工作腔，保证转向助力的响应速度不会受到影响；当压力超过设定阈值时，高压油克服弹簧力推动锥阀芯开启，多余的液压油通过阀体内置的溢流通道直接回到回油管路，整个溢流过程的压力波动控制在5%以内，不会因为溢流导致转向助力出现突然的力值突变，保证驾驶员在极限转向时的手感平顺性。阀芯和阀套的配合间隙控制在0.008-0.012mm，既可以保证阀芯动作的灵活性，也能将内泄漏量控制在行业标准允许的范围内，避免车辆长期停放后出现转向助力建压慢的问题。

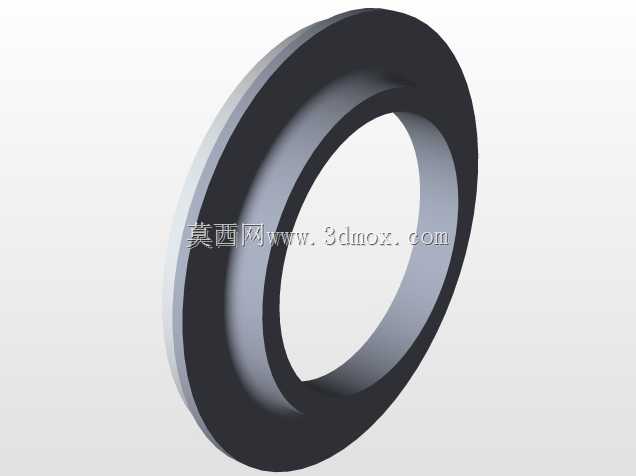

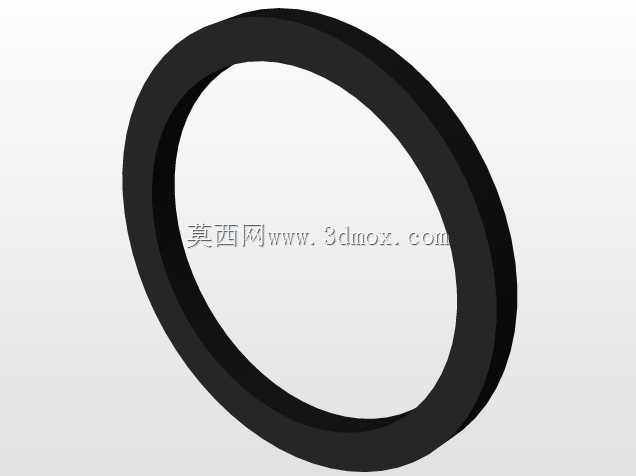

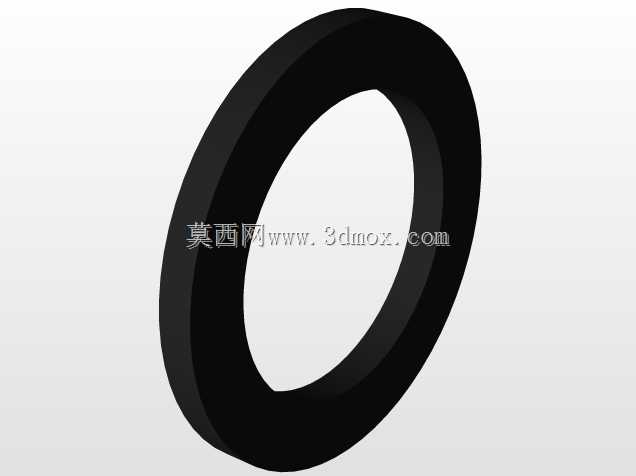

　　在实际装车验证的场景中，这款阀可以适应-40℃到120℃的工作环境温度范围，阀体的密封件采用耐液压油、耐高低温的橡胶材质，即使在北方冬季低温环境下，也不会因为密封件硬化导致内泄漏超标，或者夏季连续高强度转向时因为油温过高导致密封件提前老化。连接叉的铰接位置设计了防尘密封圈，可以阻挡路面的泥水、沙尘进入铰接销轴位置，避免销轴出现异常磨损导致的转向旷量。花键轴头的表面做了淬火处理，表面硬度达到HRC55-60，可以承受长期转向动作带来的扭矩冲击，不会出现花键打齿的失效问题。

　　从建模的工程细节来看，整个模型完全按照实际加工的工艺要求做了结构还原，阀体上的所有铸造圆角、加工退刀槽、密封槽的尺寸都符合机械加工的工艺规范，没有出现无法加工的尖锐直角或者不合理的壁厚结构，阀体的最小壁厚控制在6mm以上，保证高压工况下的阀体强度足够，不会因为油压作用出现阀体开裂的问题。弹簧腔的位置设计了排气螺塞，在整车加注液压油排气时，可以拧开螺塞排出阀腔内的空气，避免空气残留导致转向时出现助力抖动、异响的问题。
