多轴重型特种越野运输车辆底盘结构

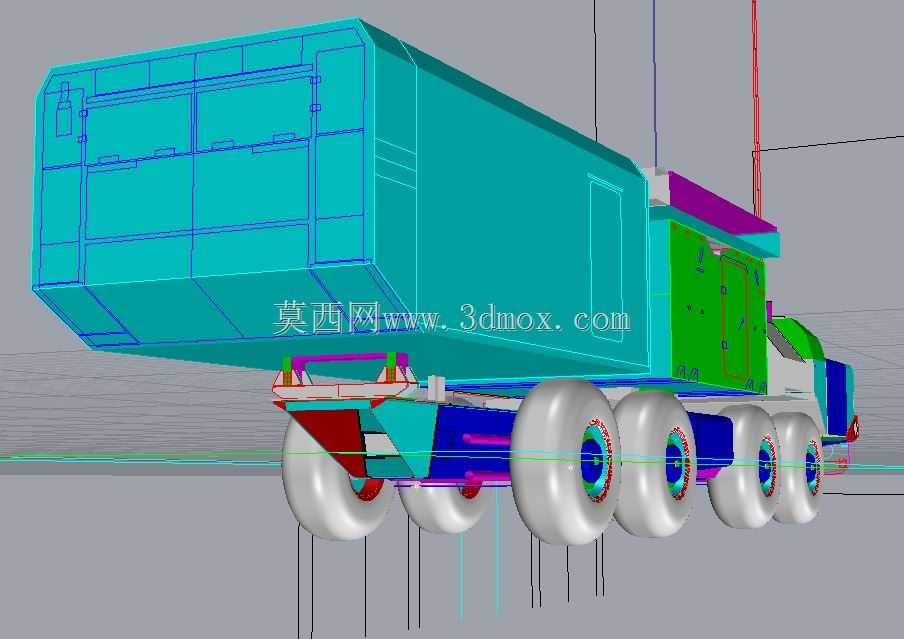

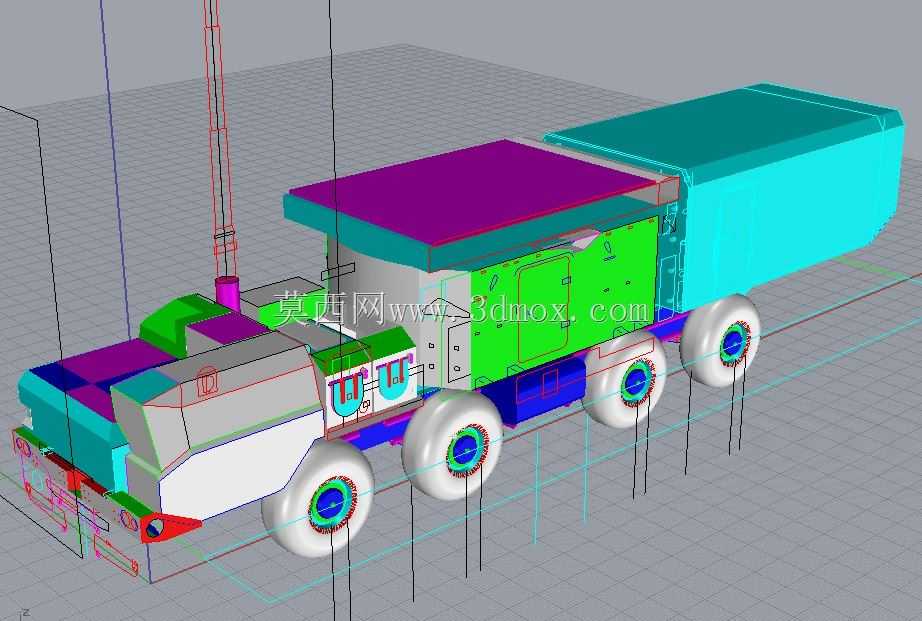

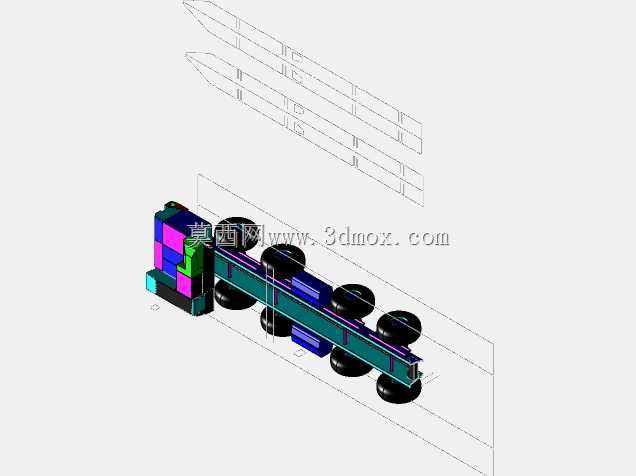

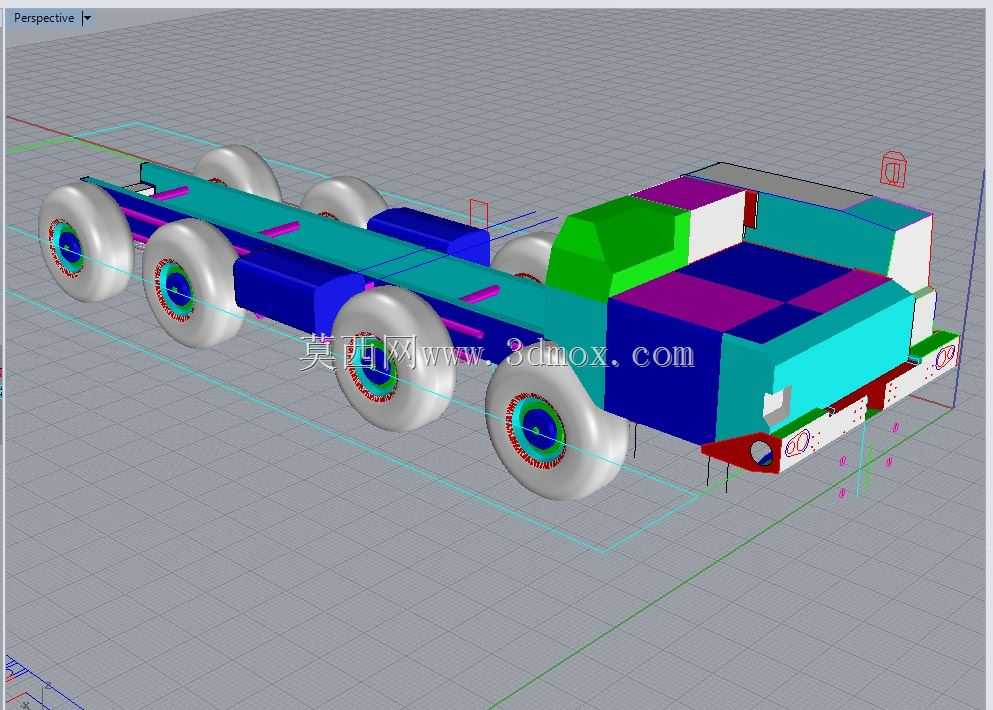

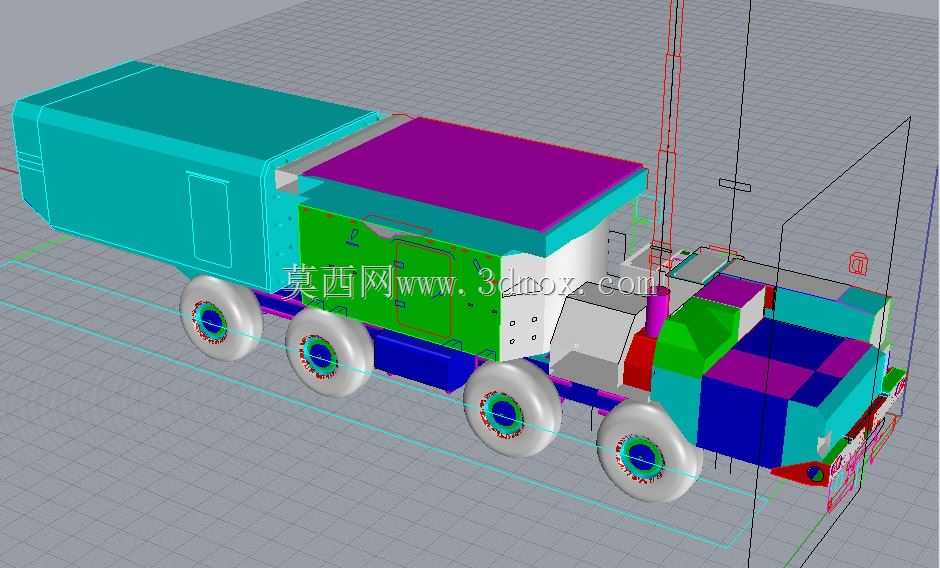

　　从结构建模的分层逻辑来看，这套多轴重型底盘的设计首先围绕大载荷非铺装路面通行需求展开，整体采用8×8全轮驱动布局，每侧四组车轮均预留了独立的悬架安装空间，从线框结构能看到悬架导向臂的安装点位与车架纵梁的连接位置，纵梁采用变截面高强度钢设计，在动力舱、乘员舱、上装承载区分别做了局部加强，避免重载越野时车架出现扭转变形超过许用值。动力舱布置在车头靠前位置，建模时预留了大排量柴油发动机与分动箱的安装边界，分动箱的输出轴位置对应每一组车桥的传动轴走向，线框标注的辅助线清晰展示了传动轴的夹角范围，设计时将满载状态下的传动轴夹角控制在4度以内，减少万向节的磨损与动力损耗。乘员舱位于动力舱后方，舱体结构采用骨架加蒙皮的设计思路，

　　骨架的型材规格与连接点位都在模型中做了明确区分，舱内预留了驾驶位、操作位的安装空间，同时考虑到特种作业的防护需求，舱体底部预留了装甲安装的冗余空间，不会因为附加防护导致舱内有效使用空间不足。上装承载区位于车辆后部，占据了整车近一半的长度，建模时将上装的承载副梁与主车架的连接位置做了单独的结构拆分，副梁与主车架之间预留了缓冲垫的安装间隙，避免上装载荷直接冲击主车架造成疲劳损伤。从安装边界来看，整车宽度控制在2.8米以内，长度控制在12米级，高度在满载状态下不超过3.2米，满足公路运输与铁路平车转运的尺寸要求，同时每一组车轮的轮跳空间都做了充分预留，上跳行程达到300毫米，下跳行程达到250毫米，

　　保证在坑洼路面行驶时车轮始终有足够的接地面积，不会出现悬空失去驱动力的情况。转向系统采用前两轴助力转向设计，模型中预留了转向拉杆与转向助力缸的安装位置，转向梯形的参数经过优化，在大角度转向时轮胎的侧滑量控制在合理范围，减小轮胎磨损。制动系统采用气刹结构，每个车轮都预留了制动气室与制动管路的走向空间，同时在车架侧面预留了储气筒、空气干燥器的安装位置，管路的固定点间隔控制在600毫米以内，避免车辆行驶时管路出现振动磨损。电气系统的布线槽沿着车架纵梁内侧布置，从动力舱的蓄电池位置一直延伸到车尾上装区，预留了足够的接线端口，方便上装作业设备的取电需求。这套底盘的设计充分考虑了特种作业场景下的改装兼容性，上装区域的安装孔位采用标准化布局，

　　既可以搭载大型作业装备，也可以改装为重型运输货厢，适应不同的任务需求，在野外无铺装道路、高寒、高温等复杂环境下都能保证可靠的通行能力与承载能力，结构建模时对所有运动部件都做了干涉检查，保证悬架跳动、车轮转向、传动轴转动时都不会与周边结构发生剐蹭，所有连接点位的强度都经过载荷校核，满足满载30吨级的越野行驶要求。
