停车场出入口直杆式自动道闸结构设计

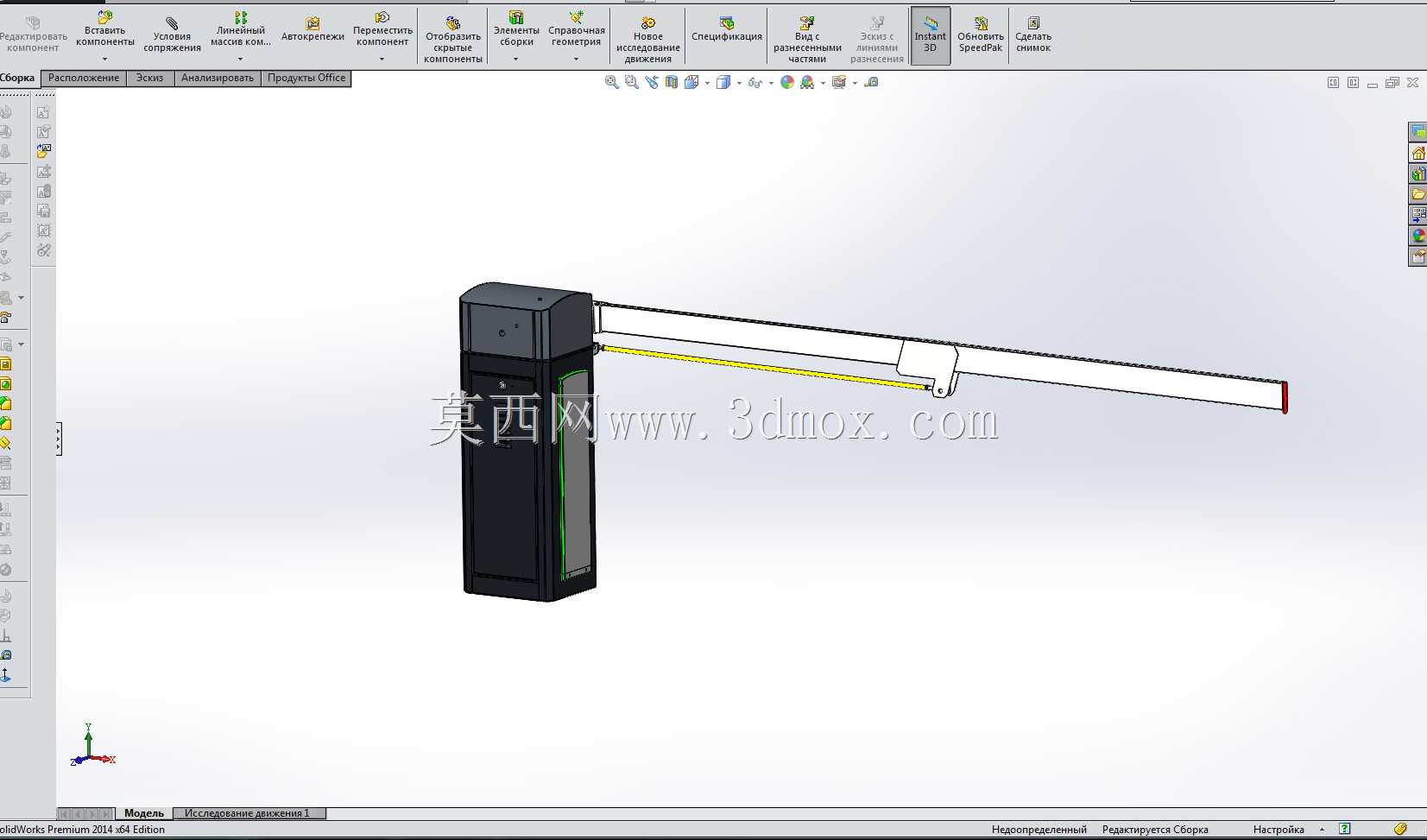

　　这套直杆式自动道闸的三维结构，主要面向地面停车场、园区出入口、地下车库坡道入口、企事业单位门禁通道这类需要车辆通行管控的场景设计，核心作用是通过闸杆的抬升与落位，实现对进出车辆的通行权限管控，替代传统人工抬杆的值守模式，降低出入口的人力配置需求，同时提升通行管控的响应效率。从结构设计逻辑来看，整套设备分为主机箱体、传动连杆组件、直杆闸臂、平衡辅助机构四个核心部分，主机箱体采用立式窄幅结构设计，安装时仅需要在地面预留400mm*400mm的混凝土硬化安装基面，通过膨胀螺栓完成底部固定即可，不需要额外开挖深基坑，适配绝大多数已建成场地的改造加装需求，箱体侧面预留检修门，日常维护时不需要拆解整机外壳，就能完成内部传动件的润滑、

　　限位开关的校准等常规操作。传动部分采用电机驱动四连杆机构的方案，相比齿轮直驱的结构，四连杆的运动轨迹更适配闸杆的90度抬升行程，能在闸杆抬升到垂直位、下落到水平位时形成自然的机械限位，减少电气限位失效带来的冲顶、砸杆风险，同时连杆结构的传动间隙更小，长期运行下的闸杆晃动量能控制在5mm以内，避免闸杆下落过程中出现抖动摇摆的问题。闸臂采用铝合金直杆结构，杆体内部做了加强筋设计，标准配置的杆长为3米，可根据实际车道宽度调整到最长6米，杆体末端粘贴红色反光标识，在夜间低光照环境下也能让驾驶员清晰识别闸杆位置，杆体与主机输出轴的连接位置设置了防撞脱扣结构，当车辆意外撞击闸杆时，连接结构会自动脱开，避免撞击力直接传导到主机内部打坏传动齿轮，

　　降低意外撞击后的维修成本。平衡辅助机构采用内置拉伸弹簧的方案，弹簧的拉力参数根据闸杆长度做匹配调校，能抵消闸杆80%左右的自重，让电机在抬杆和落杆过程中承受的负载更均匀，不仅能降低电机的运行功率，还能让闸杆的启停动作更平缓，抬杆全程耗时控制在1.5秒到6秒区间，可根据现场通行效率需求调整运行速度，避免速度过快带来的杆体抖动。在安装边界的适配设计上，主机箱体的安装位置需要距离车道侧边路沿至少300mm的安全距离，避免闸杆抬升过程中与路沿、周边标识牌发生干涉，闸杆下落到水平位时，杆体底部距离地面的高度控制在800mm，既能够有效阻拦未授权车辆通行，也不会因为高度过低刮蹭到常规家用轿车的车顶，当应用在超宽车道时，

　　可在车道对面对应位置安装杆体支撑座，在闸杆下落到位时托住杆体末端，避免长杆长期运行出现末端下垂变形的问题。整套结构的设计没有冗余的复杂构件，所有易损件都采用快拆式的安装结构，比如传动连杆的连接轴、平衡弹簧的挂接位，都不需要专用工具就能完成更换，适配户外长期运行的使用需求，箱体外壳采用冷轧钢板喷塑处理，能应对常规的雨淋、扬尘环境，内部电气腔做了密封隔离设计，避免雨天潮气侵入影响电气元件的运行稳定性。
