嵌入式银行卡XAC读卡器P90结构设计

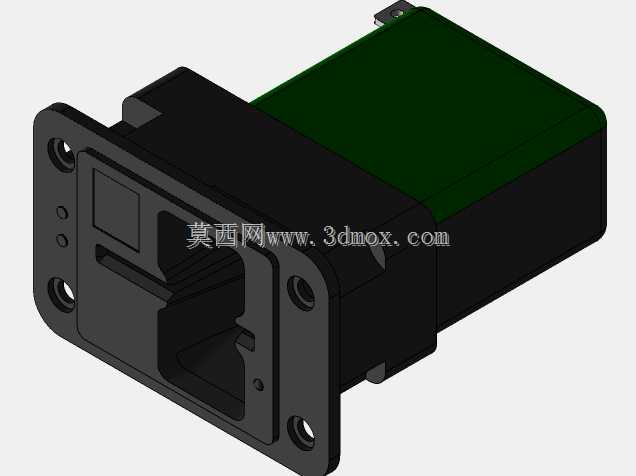

　　这款嵌入式安装的读卡设备，主要面向自助终端、金融自助设备、智能闸机以及工业人机交互面板的集成场景，在实际项目中，这类读卡模块往往需要嵌入到设备前面板内部，仅保留操作面与外部接触，因此安装结构的适配性是设计阶段的核心考量点。从结构设计逻辑来看，该设备采用法兰式面板安装结构，前面板为带安装孔的矩形金属边框，四个角位预留沉头安装孔位，安装时可从面板外侧通过螺丝直接固定在设备柜体的预留开孔上，安装边界与面板开孔的配合公差控制在0.2mm以内，既保证安装后无松动晃动，也能避免缝隙过大导致灰尘、液体渗入设备内部。设备的操作面做了分区设计，左侧为双卡槽位区域，可适配不同规格的接触式芯片卡读取，卡槽内部做了导向倒角结构，

　　卡片插入时可顺着导向斜面滑入读卡触点区域，避免硬插导致的卡片损坏或触点偏移；右侧区域预留了状态指示与非接感应区域，非接感应区的面板厚度控制在2mm以内，保证射频信号的穿透率满足读卡距离要求，状态指示灯做了柔光处理，避免强光环境下指示不清晰、暗光环境下灯光刺眼的问题。从内部结构来看，设备主体分为前操作面板、中框固定支架、后端电路仓三个部分，中框支架采用高强度工程塑料注塑成型，既承担前面板与后端电路的连接固定作用，也作为绝缘隔离结构，避免电路部分与金属面板直接接触造成短路风险；后端电路仓做了卡扣式快拆结构，后期维护时无需拆卸整个前面板，仅需打开后端仓盖即可完成电路模块的检修更换，大幅降低自助设备的现场维护难度。在实际选型应用中，

　　这类读卡设备的安装开孔尺寸需要严格匹配设备面板的预留位置，该款设备的面板外轮廓尺寸适配常规自助终端的标准安装位，后端伸入柜体的深度控制在合理范围内，不会与柜体内的其他走线、控制模块产生干涉；设备侧面预留了标准接线插口，安装时可直接插接设备内部的通讯线束，无需额外焊接接线，适配批量装配的生产节奏。考虑到公共场景下的使用频率，设备的卡槽插拔寿命做了针对性结构强化，卡槽内部的触点采用弹片式浮动结构，卡片插拔时触点可自适应微调位置，长期使用后也不会出现触点接触不良的问题；前面板的金属边框做了圆角处理，安装后与设备面板贴合紧密，无突出锐边，避免用户操作时被刮蹭。在集成设计过程中，结构工程师需要重点关注该设备的安装定位基准，

　　以面板的安装孔位作为定位基准，对齐柜体面板的开孔中心，可保证安装后设备与周边面板的缝隙均匀一致；同时设备后端需要预留不小于10mm的走线空间，避免通讯线束被挤压导致信号传输中断。针对户外使用的自助设备场景，该设备的面板接缝处做了密封胶条预留槽位，集成时可加装对应规格的密封胶条，满足户外设备的防尘防水要求，适配不同场景的使用需求。
