嵌入式票务发售终端机芯结构设计

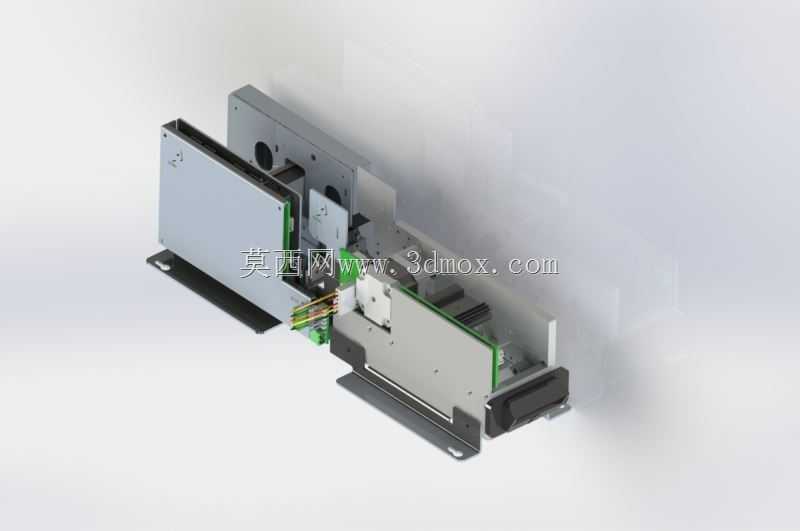

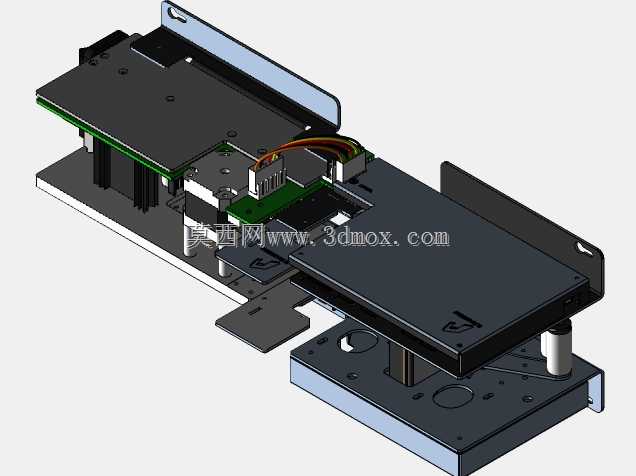

　　该结构为自助票务终端内置的核心票卡处理机芯，主要适配轨道交通站点、长途客运站、景区入口等场景的自助售票、检票设备，承担票卡读写、发售、回收过程中的机械传动与定位功能，是自助票务设备中直接接触票卡完成交易动作的核心执行单元。从安装适配角度看，整体采用扁平式分层布局，所有功能组件均集成在金属安装底板上，底板两侧预留带腰型孔的安装支耳，可直接固定在自助终端的内部安装立柱上，安装支耳的腰型孔预留了前后3mm、上下2mm的调节余量，方便装配时调整机芯与终端面板出票口的对位精度，避免出现票卡送出时卡滞、偏斜的问题。整体厚度控制在85mm以内，可嵌入厚度100mm以上的各类立式、壁挂式自助终端柜体，不需要额外占用终端前部的操作空间，适配多数存量自助票务设备的内部安装尺寸边界。

　　从功能实现逻辑上，机芯沿票卡行进路径依次布置了票卡存储仓、分卡轮组、读写工位、传动胶辊组、票卡导向通道几个核心部分。票卡存储仓采用侧插式可拆卸设计，运维人员打开终端侧门即可直接抽出仓体补充票卡，仓内设置了弹性托板，可随票卡存量变化自动抬升托举高度，保证最上层票卡始终与分卡轮保持稳定接触压力，避免空转分卡失败。分卡轮采用橡胶包覆的阻尼轮结构，配合下方的反向阻尼摩擦片，单次动作仅分离最上层单张票卡，杜绝一次出多张卡的故障，分卡误差可控制在0.1mm以内，适配厚度0.4mm到0.8mm的各类纸质票、PVC卡类介质。

　　读写工位预留了标准的读写模块安装位，周边做了金属屏蔽围挡，可减少终端内部其他电气元件的信号干扰，保证票卡读写过程的稳定性，读写工位处设置了光电定位传感器，票卡到达指定位置后传动轮组自动暂停，待读写完成后再继续输送，停留时长可根据不同读写模块的参数需求做适配调整。传动胶辊组采用上下对压的布置方式，所有胶辊的同轴度公差控制在0.05mm以内，胶辊表面邵氏硬度控制在45度，既保证足够的摩擦力带动票卡行进，又不会压伤票卡表面的印刷层或芯片区域，整个输送通道的内壁做了圆角过渡处理，所有拼接处的阶差控制在0.2mm以内，避免票卡行进过程中出现勾边、卡纸问题。

　　机芯末端设置了可摆动的导向翻板，可根据指令切换票卡走向：发售票卡时翻板抬起，票卡沿通道送至终端面板的出票口，由用户取走；回收废票或异常票卡时翻板落下，票卡导入下方的回收仓存储，翻板的摆动由微型电磁铁驱动，动作响应时间小于100ms，可配合传感器信号快速完成路径切换。整个机芯的驱动单元采用单个直流减速电机配合同步带传递动力，所有传动轮组通过齿轮组联动，不需要布置多个驱动单元，既压缩了整体结构体积，也降低了电气控制的复杂度，电机安装位设置了张紧调节结构，长期使用出现同步带松弛时可快速调整张紧力，减少运维工作量。

　　从结构设计的可靠性角度，所有承载结构件均采用镀锌钢板折弯成型，关键受力位置做了翻边加强处理，整体抗形变能力可满足10年以上的户外或半户外终端使用需求，不会因柜体轻微变形导致机芯通道错位。所有转动轴的支撑位置均采用含油轴承，不需要定期加注润滑脂，可适应长时间连续工作的使用场景，减少日常维护的频次。各传感器的安装位均做了可调节设计，装配时可根据实际检测精度需求微调传感器位置，适配不同厚度、不同材质的票卡介质，不需要重新加工结构件。在异常处理设计上，机芯顶部设置了可掀开的上盖，上盖与底座采用卡扣连接，出现票卡卡滞时运维人员不需要借助工具即可掀开上盖清理卡滞票卡，处理完成后扣合上盖即可恢复使用，大幅降低故障处理的时间成本。
