手持式电动铆接紧固作业工具结构设计

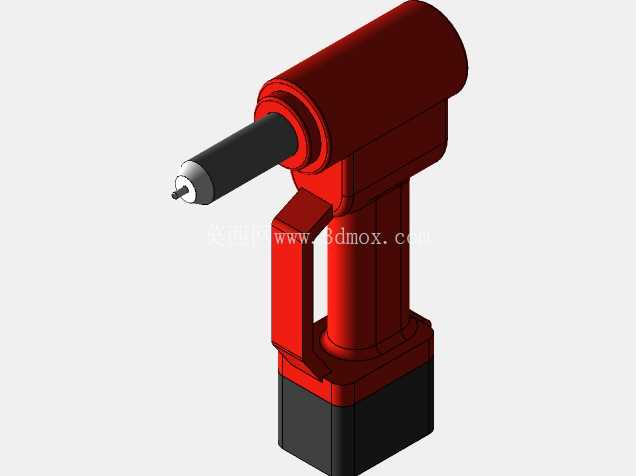

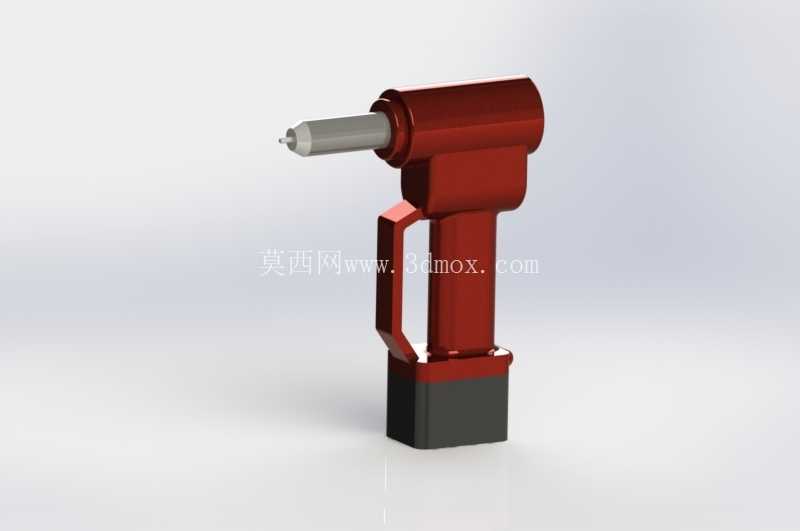

　　设备的核心作业端为前置的铆接冲头结构，冲头轴线与设备主体的动力输出轴线保持同轴度公差在0.02mm以内，保证铆接过程中冲头不会出现偏摆，避免铆接后铆钉出现歪斜、铆接面压痕不均的问题，冲头与主体的连接采用快换式结构，无需额外辅助工具即可在10秒内完成不同规格冲头的更换，适配直径3mm到6mm范围内的抽芯铆钉、实心铆钉的铆接作业需求。动力段集成在设备上部的圆柱形腔体内，内部的传动结构将电机的旋转运动转化为冲头的轴向直线往复冲击运动，冲击行程控制在15mm到20mm区间，既能够保证铆钉充分胀开形成可靠的铆接锁紧结构，又不会因为行程过大导致被铆接的钣金件出现凹陷变形。在航空航天蒙皮拼接、汽车白车身铆接装配、钢结构厂房构件连接、钣金加工车间批量铆接工位上，这类手持铆接工具都是一线装配环节不可或缺的作业设备，区别于传统手动铆枪需要操作人员施加较大握力、单次铆接行程受限的短板，这款电动驱动的铆接工具在结构设计上充分考虑了长时间手持作业的人机工程需求，整体采用枪式握持布局，握持手柄的倾斜角度经过反复校核，匹配成年人手部自然握持的腕部角度，能够有效降低连续作业2小时以上的腕部劳损概率。

　　设备底部的块状结构为电池安装仓，仓体与主体手柄的衔接处做了圆弧过渡处理，避免握持时手部与仓体棱角产生磕碰，电池仓的安装边界尺寸按照通用20V工业级电动工具电池包的接口规范设计，可适配同系列不同容量的电池包，满足不同作业时长的使用需求，电池仓与主体的连接采用卡扣式锁紧结构，锁紧后配合面的间隙控制在0.1mm以内，作业过程中不会出现电池松动断电的问题。从结构强度设计角度来看，设备主体外壳采用高强度工程塑料包覆内部金属传动骨架的结构，外壳壁厚均匀控制在2.5mm到3mm之间，既能够承受铆接作业过程中产生的反向冲击载荷，又能将整枪重量控制在1.8kg以内，降低手持作业的负重负担。

　　手柄表面做了防滑纹理设计，纹理深度0.3mm，即使操作人员手上沾有少量润滑油、切削液，也能保证握持的稳定性，不会出现工具滑脱的风险。在实际作业场景中，这类工具可适配不同材质的铆接需求，针对铝合金铆钉、不锈钢铆钉、低碳钢铆钉，只需要调整内部传动结构的冲击输出力参数即可，无需更换整机设备。设备的整体外形尺寸控制在长度220mm、高度180mm、宽度70mm的区间内，能够伸入到深度300mm以内的狭窄腔体内部完成铆接作业，解决了大型固定式铆接设备无法覆盖狭小空间作业的痛点。在结构设计的细节处理上，冲头外围设置了可拆卸的防护套，防护套采用透明聚氨酯材质，既能够观察冲头与铆钉的对位情况，又能阻挡铆接过程中产生的金属碎屑飞溅，保护操作人员的眼部安全。设备的控制开关设置在手柄的食指自然触碰位置，开关采用无级调速结构，轻按开关时冲头缓慢进给，方便操作人员完成铆钉与铆接孔的对位，按到底后设备输出额定冲击功率完成铆接作业，开关的触发力度设置在15N到20N之间，既不会因为误触导致设备意外启动，又不会因为按压力度过大增加手指的操作负担。

　　从安装适配的角度来看，这款工具除了手持作业之外，还可以通过配套的固定夹具安装在自动化装配工位的机械臂末端，作为自动化铆接单元的执行端使用，设备主体上预留了两个M6的安装螺孔，孔位间距按照标准工业夹具的安装尺寸设计，无需额外加工转接板即可完成固定安装，适配小批量自动化铆接生产线的改造需求。在日常维护层面，设备的传动腔体上设置了注油孔，每完成5000次铆接作业后，可通过注油孔添加专用润滑脂，保证内部传动结构的润滑状态，降低传动部件的磨损，延长设备的整体使用寿命，注油孔采用密封螺塞封堵，作业过程中不会出现润滑脂渗漏污染被加工工件的问题。
